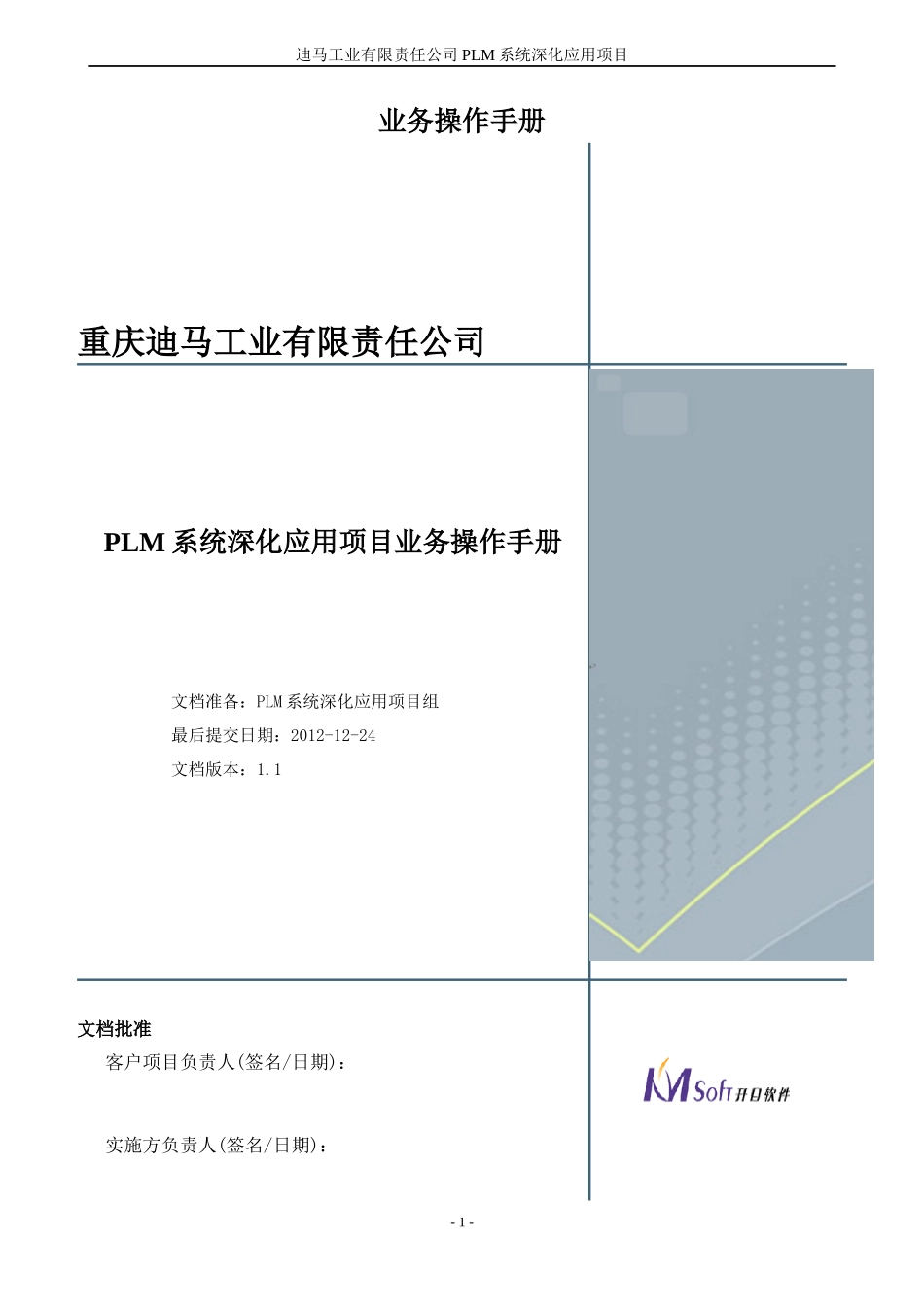

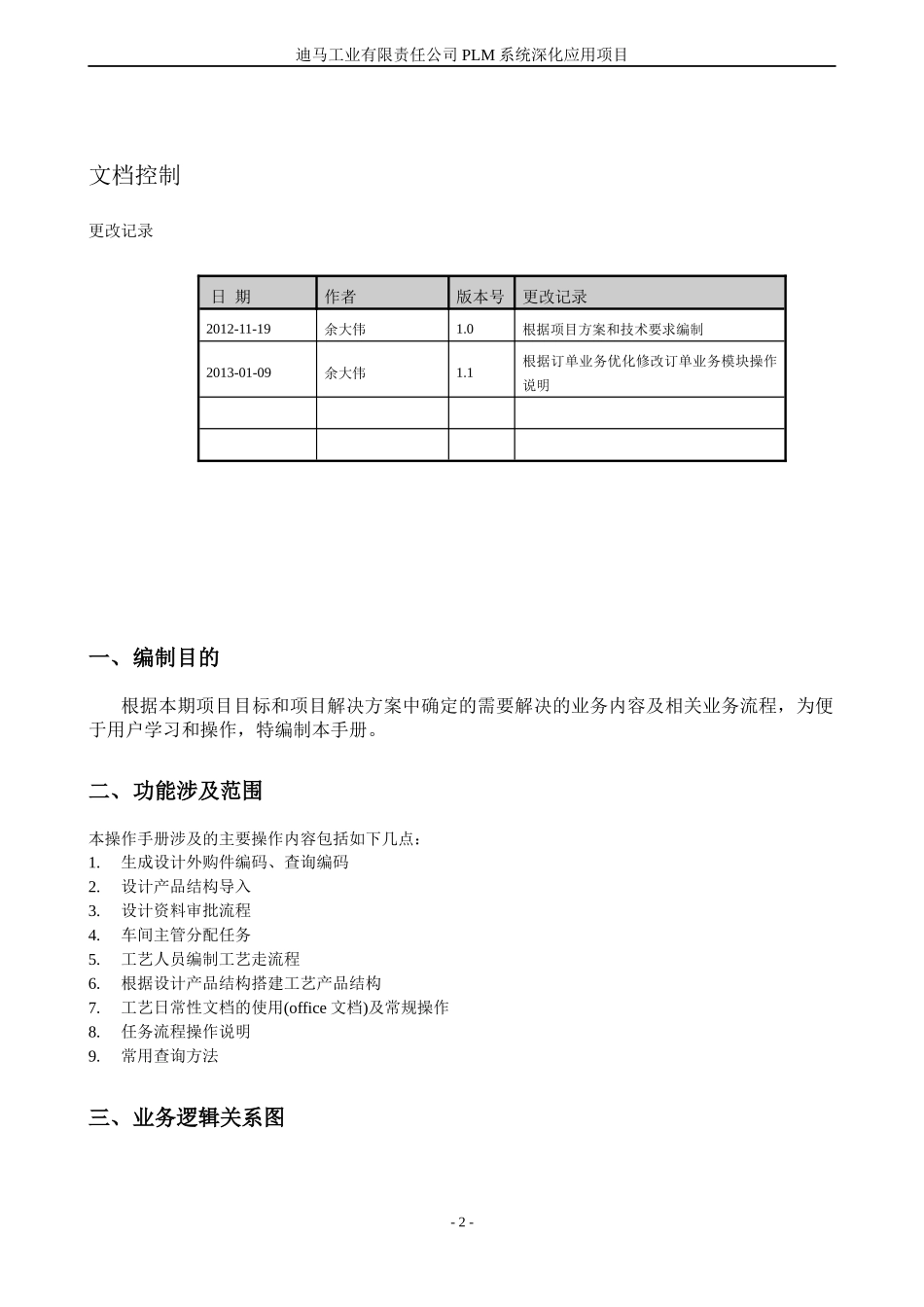

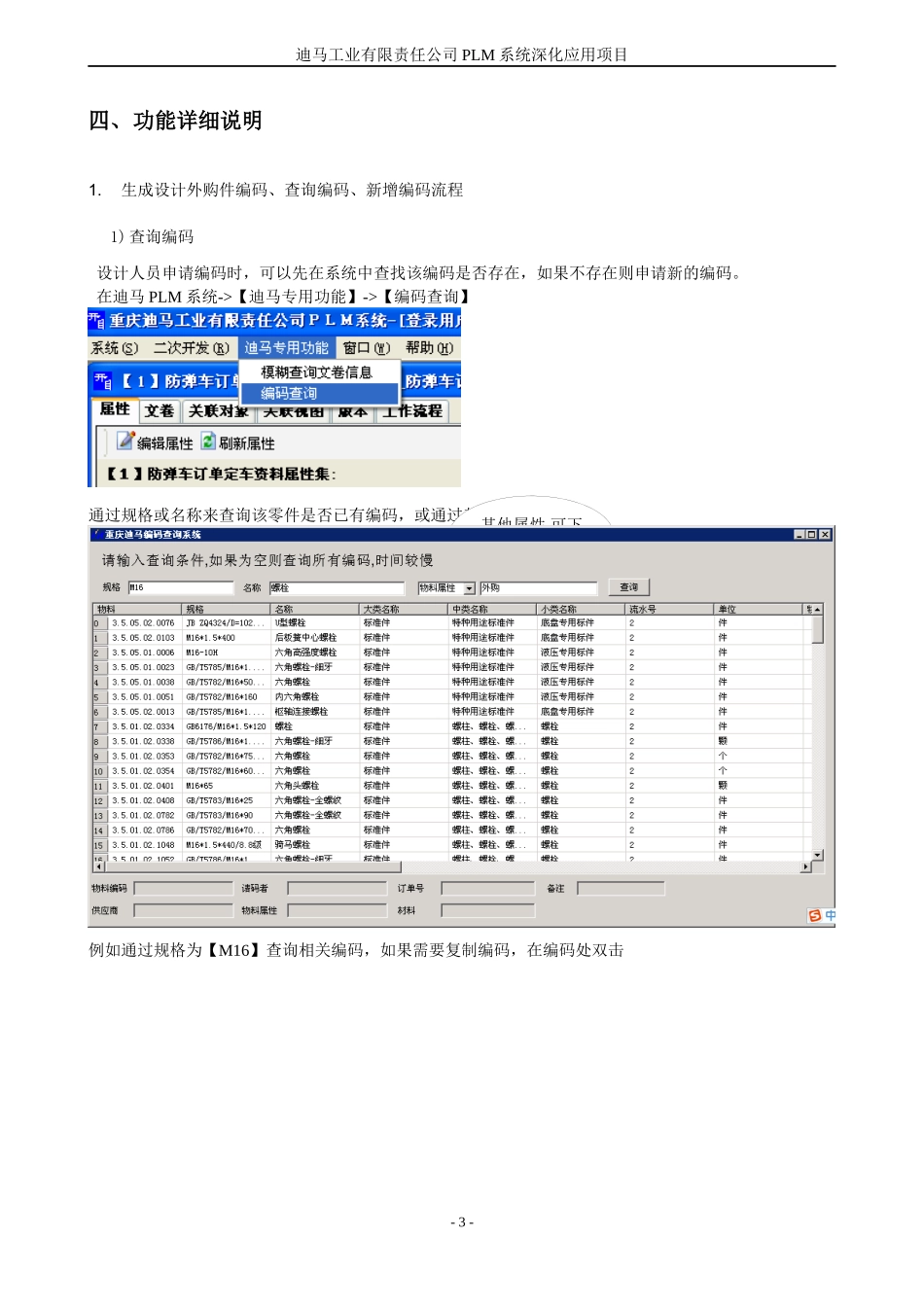

迪马工业有限责任公司PLM系统深化应用项目业务操作手册重庆迪马工业有限责任公司PLM系统深化应用项目业务操作手册文档准备:PLM系统深化应用项目组最后提交日期:2012-12-24文档版本:1.1文档批准客户项目负责人(签名/日期):实施方负责人(签名/日期):-1-迪马工业有限责任公司PLM系统深化应用项目文档控制更改记录日期作者版本号更改记录2012-11-19余大伟1.0根据项目方案和技术要求编制2013-01-09余大伟1.1根据订单业务优化修改订单业务模块操作说明一、编制目的根据本期项目目标和项目解决方案中确定的需要解决的业务内容及相关业务流程,为便于用户学习和操作,特编制本手册。二、功能涉及范围本操作手册涉及的主要操作内容包括如下几点:1.生成设计外购件编码、查询编码2.设计产品结构导入3.设计资料审批流程4.车间主管分配任务5.工艺人员编制工艺走流程6.根据设计产品结构搭建工艺产品结构7.工艺日常性文档的使用(office文档)及常规操作8.任务流程操作说明9.常用查询方法三、业务逻辑关系图-2-迪马工业有限责任公司PLM系统深化应用项目四、功能详细说明1.生成设计外购件编码、查询编码、新增编码流程1)查询编码设计人员申请编码时,可以先在系统中查找该编码是否存在,如果不存在则申请新的编码。在迪马PLM系统->【迪马专用功能】->【编码查询】通过规格或名称来查询该零件是否已有编码,或通过其他属性例如通过规格为【M16】查询相关编码,如果需要复制编码,在编码处双击-3-其他属性,可下拉选择迪马工业有限责任公司PLM系统深化应用项目在弹出的窗口中即可复制编码信息2)如果没有编码,物料需要走编码申请流程进行审批当确认需要走编码申请流程时,先进入公共对象库中的【编码申请单】目录-4-双击弹出窗口迪马工业有限责任公司PLM系统深化应用项目创建对相应的编码申请单对象,注意编码申请单的编号是按照定制的规则产生,用户不可手工填写,只需要单击按钮就可以完成取号的工作。对象创建以后,在生成的物料编码申请单文档中填写相应的物料信息,并提交流程。-5-迪马工业有限责任公司PLM系统深化应用项目-6-迪马工业有限责任公司PLM系统深化应用项目物料编码的流程如下:-7-迪马工业有限责任公司PLM系统深化应用项目需要提醒的是,编码步骤,可以编辑申请单,编码人员应该将申请产生后的编码填入该申请单中。3)生成设计外购件编码外购件编码需要通过编码系统来产生,该负责人需要安装编码系统软件,安装方法详见【编码安装说明】,在编码中心下打开【dpCodeCenter.exe】执行文件,登录用户由管理员统一管理。在弹出的窗口中按照下图中的顺序操作。生成编码后,如果忘记复制出编码值,可以在迪马PLM系统中通过【迪马专用功能】->【编码查询】-8-单击选择新建编码迪马工业有限责任公司PLM系统深化应用项目2.设计产品结构导入及相关审批流程产品导入主要分为4中方式:AUTOCAD图纸导入、SOLIDWORKS三维导入、EXCEL导入、手动搭建结构1)AUTOCAD导入生成产品结构首先选择对象下面的批量数据导入然后出现如下见面,详见图:-9-2.零件的大中小类,【双击选择】1.选择迪马物料规则,【2012迪马物】料3.填写物料相关属性4.【预览】后点【生成】迪马工业有限责任公司PLM系统深化应用项目-10-迪马工业有限责任公司PLM系统深化应用项目然后根据实际业务需求选择同代号、后缀的处理方式。-11-迪马工业有限责任公司PLM系统深化应用项目这里我们的业务要求默认不用改变点击确认完成结构的导入-12-迪马工业有限责任公司PLM系统深化应用项目2)SOLIDWORKS2010的模型进行产品结构导入选择对应的文件名称,需要提示的是一般所有的模型文件应该在一个目录下,同时选择的应该是该模型的根节点对象的装配文件(sldasm)。同时每个零部件必须要求有实体模型文件,标准件需要进行实例转换。没有装配文件和模型文件都必须填写相关的自定义属性,在solidworks环境中调用【文件】菜单下的【属性】菜单进行相关属性的填写。所有PLM系统中需要的零部件属性,都必须在该页面中填写完整。该位置填写的内容,也可以直接通过windows的资源管理器进行对应的查看。-13-选择solidworks方式迪马工业有限责任公司PLM...
