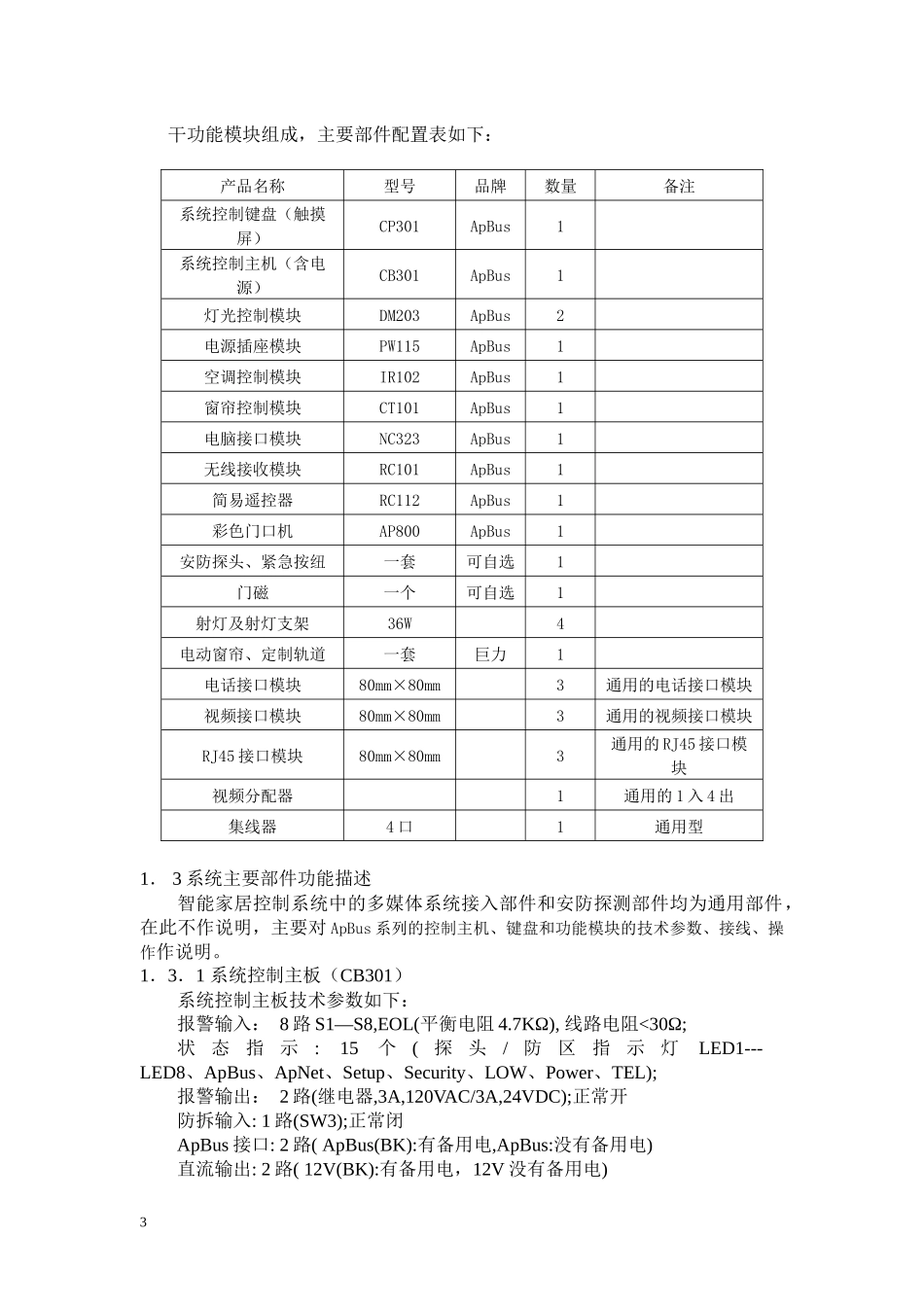

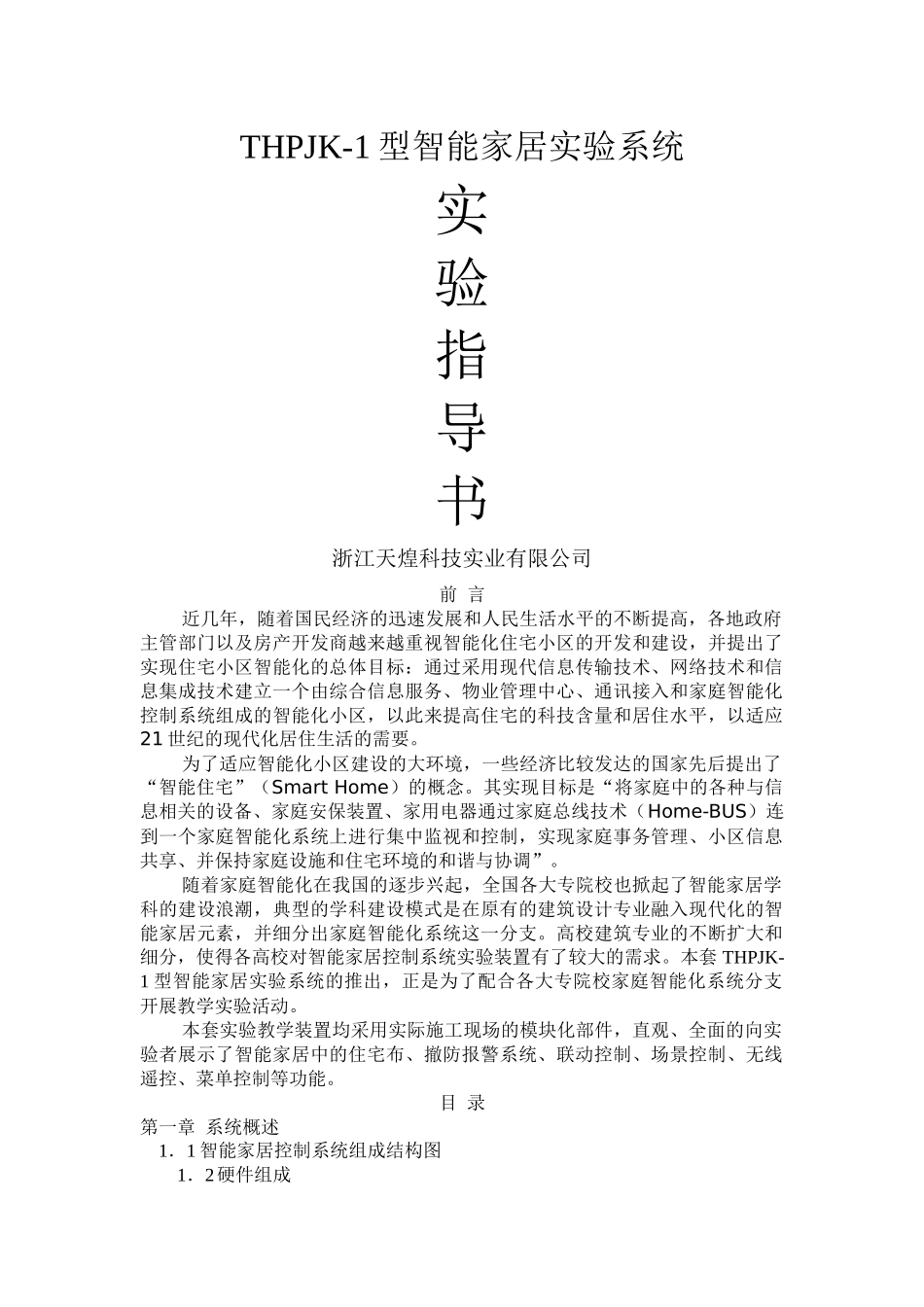

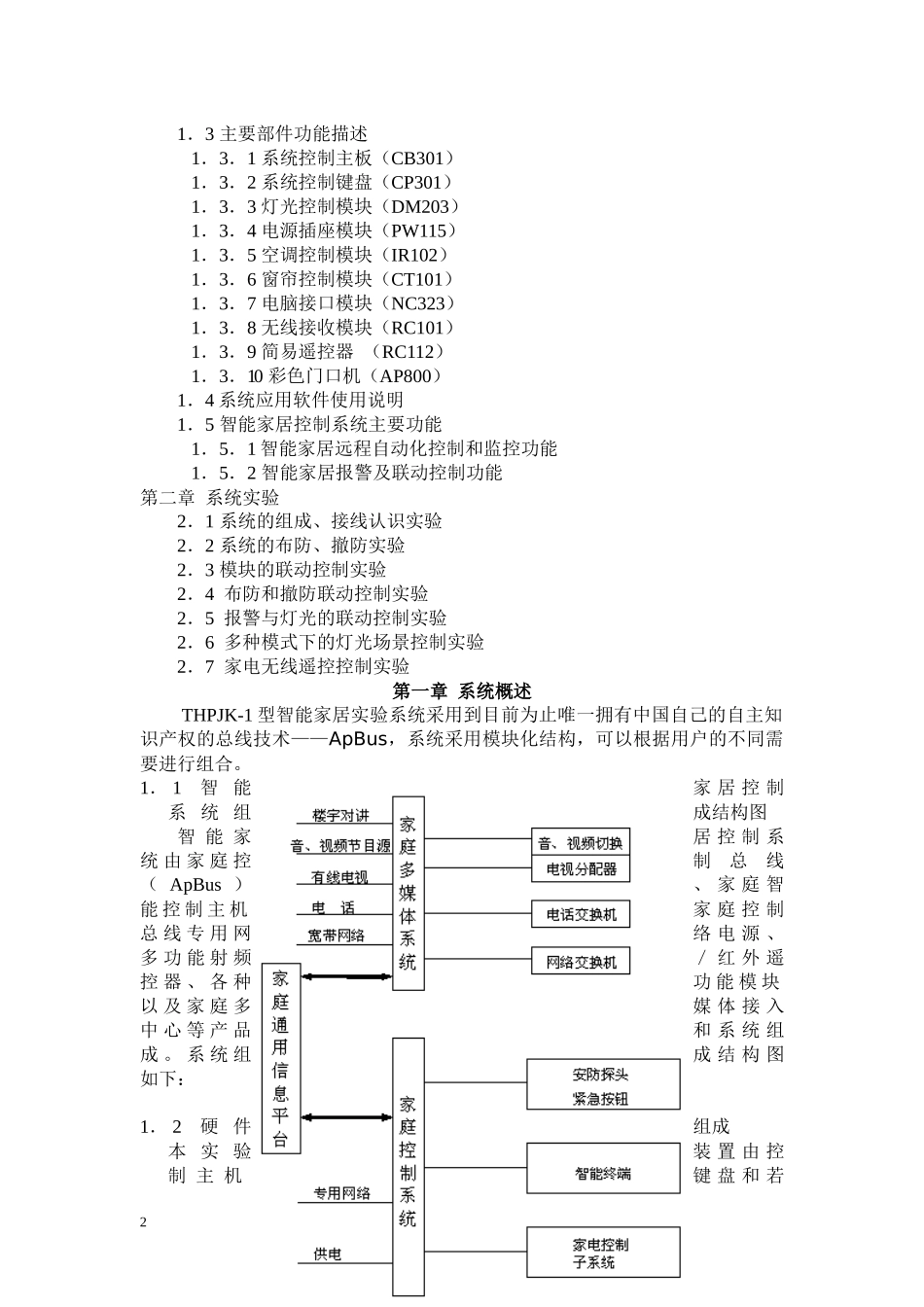

THPJK-1型智能家居实验系统实验指导书浙江天煌科技实业有限公司前言近几年，随着国民经济的迅速发展和人民生活水平的不断提高，各地政府主管部门以及房产开发商越来越重视智能化住宅小区的开发和建设，并提出了实现住宅小区智能化的总体目标：通过采用现代信息传输技术、网络技术和信息集成技术建立一个由综合信息服务、物业管理中心、通讯接入和家庭智能化控制系统组成的智能化小区，以此来提高住宅的科技含量和居住水平，以适应21世纪的现代化居住生活的需要。为了适应智能化小区建设的大环境，一些经济比较发达的国家先后提出了“智能住宅”（SmartHome）的概念。其实现目标是“将家庭中的各种与信息相关的设备、家庭安保装置、家用电器通过家庭总线技术（Home-BUS）连到一个家庭智能化系统上进行集中监视和控制，实现家庭事务管理、小区信息共享、并保持家庭设施和住宅环境的和谐与协调”。随着家庭智能化在我国的逐步兴起，全国各大专院校也掀起了智能家居学科的建设浪潮，典型的学科建设模式是在原有的建筑设计专业融入现代化的智能家居元素，并细分出家庭智能化系统这一分支。高校建筑专业的不断扩大和细分，使得各高校对智能家居控制系统实验装置有了较大的需求。本套THPJK-1型智能家居实验系统的推出，正是为了配合各大专院校家庭智能化系统分支开展教学实验活动。本套实验教学装置均采用实际施工现场的模块化部件，直观、全面的向实验者展示了智能家居中的住宅布、撤防报警系统、联动控制、场景控制、无线遥控、菜单控制等功能。目录第一章系统概述1．1智能家居控制系统组成结构图1．2硬件组成1．3主要部件功能描述1．3．1系统控制主板（CB301）1．3．2系统控制键盘（CP301）1．3．3灯光控制模块（DM203）1．3．4电源插座模块（PW115）1．3．5空调控制模块（IR102）1．3．6窗帘控制模块（CT101）1．3．7电脑接口模块（NC323）1．3．8无线接收模块（RC101）1．3．9简易遥控器（RC112）1．3．10彩色门口机（AP800）1．4系统应用软件使用说明1．5智能家居控制系统主要功能1．5．1智能家居远程自动化控制和监控功能1．5．2智能家居报警及联动控制功能第二章系统实验2．1系统的组成、接线认识实验2．2系统的布防、撤防实验2．3模块的联动控制实验2．4布防和撤防联动控制实验2．5报警与灯光的联动控制实验2．6多种模式下的灯光场景控制实验2．7家电无线遥控控制实验第一章系统概述THPJK-1型智能家居实验系统采用到目前为止唯一拥有中国自己的自主知识产权的总线技术——ApBus，系统采用模块化结构，可以根据用户的不同需要进行组合。1．1智能家居控制系统组成结构图智能家居控制系统由家庭控制总线（ApBus）、家庭智能控制主机、家庭控制总线专用网络电源、多功能射频／红外遥控器、各种功能模块以及家庭多媒体接入中心等产品和系统组成。系统组成结构图如下：1．2硬件组成本实验装置由控制主机、键盘和若2干功能模块组成，主要部件配置表如下：产品名称型号品牌数量备注系统控制键盘（触摸屏）CP301ApBus1系统控制主机（含电源）CB301ApBus1灯光控制模块DM203ApBus2电源插座模块PW115ApBus1空调控制模块IR102ApBus1窗帘控制模块CT101ApBus1电脑接口模块NC323ApBus1无线接收模块RC101ApBus1简易遥控器RC112ApBus1彩色门口机AP800ApBus1安防探头、紧急按纽一套可自选1门磁一个可自选1射灯及射灯支架36W4电动窗帘、定制轨道一套巨力1电话接口模块80mm×80mm3通用的电话接口模块视频接口模块80mm×80mm3通用的视频接口模块RJ45接口模块80mm×80mm3通用的RJ45接口模块视频分配器1通用的1入4出集线器4口1通用型1．3系统主要部件功能描述智能家居控制系统中的多媒体系统接入部件和安防探测部件均为通用部件，在此不作说明，主要对ApBus系列的控制主机、键盘和功能模块的技术参数、接线、操作作说明。1．3．1系统控制主板（CB301）系统控制主板技术参数如下：报警输入：8路S1—S8,EOL(平衡电阻4.7KΩ),线路电阻<30Ω;状态指示:15个(探头/防区指示灯LED1---LED8、ApBus、ApNet、Setup、Security、LOW、Power、TEL);报警输出：2路(继电器,3A,120VAC/3A,24VDC);正常开防拆输入:1路(SW3);...
