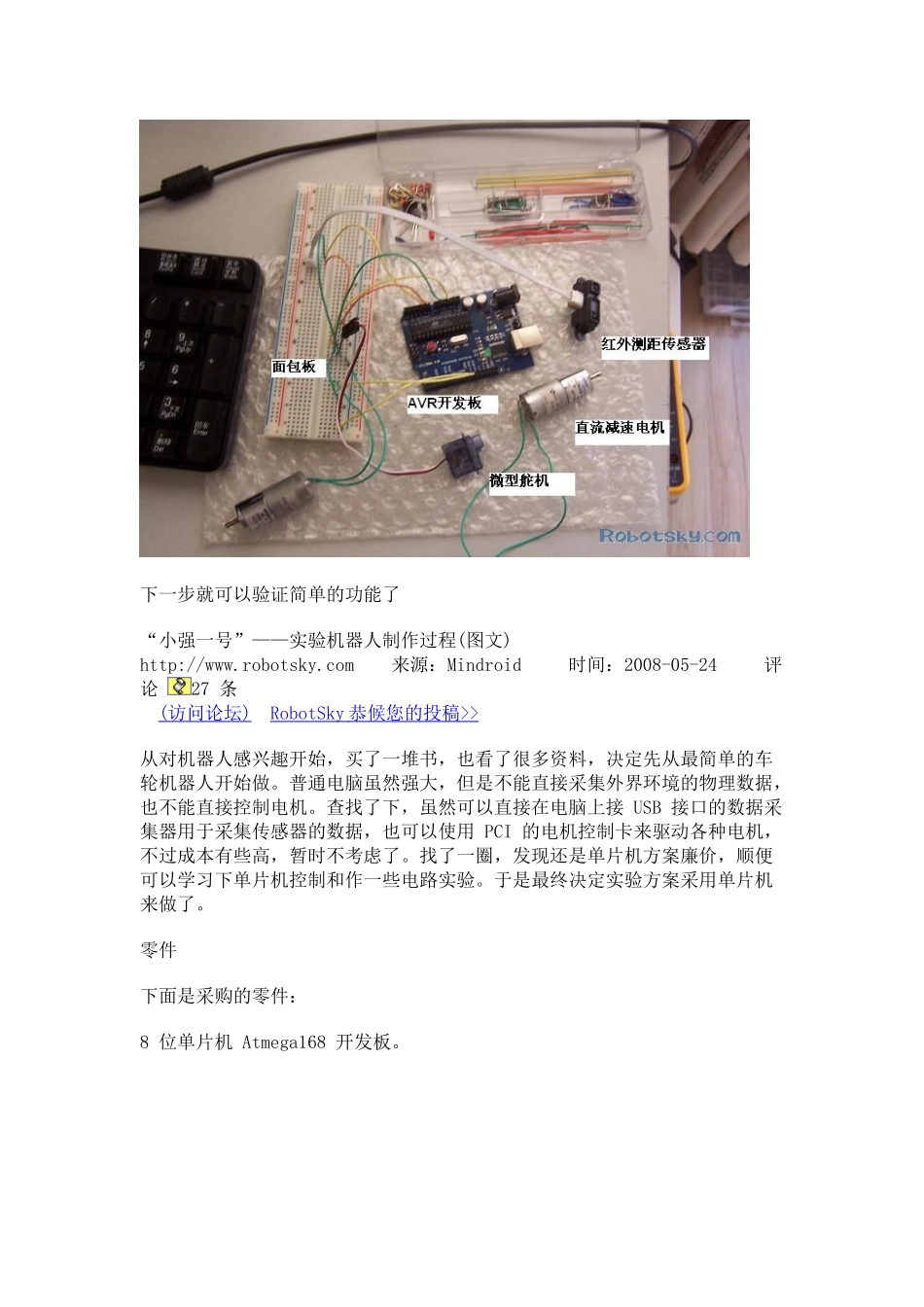

“小强一号”——实验机器人制作过程(图文)http://www.robotsky.com来源:Mindroid时间:2008-05-24评论27条(访问论坛)RobotSky恭候您的投稿>>从对机器人感兴趣开始,买了一堆书,也看了很多资料,决定先从最简单的车轮机器人开始做。普通电脑虽然强大,但是不能直接采集外界环境的物理数据,也不能直接控制电机。查找了下,虽然可以直接在电脑上接USB接口的数据采集器用于采集传感器的数据,也可以使用PCI的电机控制卡来驱动各种电机,不过成本有些高,暂时不考虑了。找了一圈,发现还是单片机方案廉价,顺便可以学习下单片机控制和作一些电路实验。于是最终决定实验方案采用单片机来做了。零件下面是采购的零件:8位单片机Atmega168开发板。电路面包板和连线用于驱动车轮的两个减速电机。没有找到合适的齿轮,自己也没有加工设备,图简单,所以直接用集成减速齿轮的电机代替了。距离传感器,作为机器人的主要传感器,用来探测障碍物的距离。使用的是常用的红外距离传感器作为机器人的眼睛。舵机,用来控制机器人“眼睛”的方向。一堆零件:下一步就可以验证简单的功能了“小强一号”——实验机器人制作过程(图文)http://www.robotsky.com来源:Mindroid时间:2008-05-24评论27条(访问论坛)RobotSky恭候您的投稿>>从对机器人感兴趣开始,买了一堆书,也看了很多资料,决定先从最简单的车轮机器人开始做。普通电脑虽然强大,但是不能直接采集外界环境的物理数据,也不能直接控制电机。查找了下,虽然可以直接在电脑上接USB接口的数据采集器用于采集传感器的数据,也可以使用PCI的电机控制卡来驱动各种电机,不过成本有些高,暂时不考虑了。找了一圈,发现还是单片机方案廉价,顺便可以学习下单片机控制和作一些电路实验。于是最终决定实验方案采用单片机来做了。零件下面是采购的零件:8位单片机Atmega168开发板。电路面包板和连线用于驱动车轮的两个减速电机。没有找到合适的齿轮,自己也没有加工设备,图简单,所以直接用集成减速齿轮的电机代替了。距离传感器,作为机器人的主要传感器,用来探测障碍物的距离。使用的是常用的红外距离传感器作为机器人的眼睛。舵机,用来控制机器人“眼睛”的方向。一堆零件:下一步就可以验证简单的功能了实验接下来先搞清楚怎么用单片机。Helloworld先让单片机跑起来再说。习惯了操作系统下编程,第一次用单片机还真有些不习惯,担心遇到问题,不过比较顺利。这个程序用来点亮单片机上的一个LED。代码:intledPin=13;//LEDconnectedtodigitalpin13voidsetup(){pinMode(ledPin,OUTPUT);//setsthedigitalpinasoutput}voidloop(){digitalWrite(ledPin,HIGH);//setstheLEDondelay(1000);//waitsforaseconddigitalWrite(ledPin,LOW);//setstheLEDoffdelay(1000);//waitsforasecond}以间隔1000ms的时间把单片机的第13个Pin脚循环输出高低电平,从而达到点亮和熄灭LED功能。很简单,就是验证下单片机是否可用。控制舵机舵机就是遥控模型上用来控制的,其实就是一个带闭环控制的电机,能转动到指定的角度。工作原理是:控制信号由接收机的通道进入信号调制芯片,获得直流偏置电压。它内部有一个基准电路,产生周期为20ms,宽度为1.5ms的基准信号,将获得的直流偏置电压与电位器的电压比较,获得电压差输出。最后,电压差的正负输出到电机驱动芯片决定电机的正反转。当电机转速一定时,通过级联减速齿轮带动电位器旋转,使得电压差为0,电机停止转动。在程序中控制舵机的转动角度,就是生成不同脉宽的PWM就行了。上面的代码简单的生成一个PWM驱动舵机旋转,比较简单。代码中用delay来实现延时,如果是同时控制多个舵机,用这样的代码是不行的,需要自己计算时间。因为用delay整个单片机都“休息”了,无法执行任何代码。在实际实现中,还需要不断的读取传感器输入和进行其他处理。红外距离传感器传感器介绍:SHARP红外距离传感器,用于模型或机器人制作,可以用来测量距离。每个模块赠送一根15cm长PH2.0的单头排线.技术规格:探测距离:10-80cm工作电压:4-5.5V标准电流消耗:33-50mA输出量:模拟量输出,输出电压和探测距离成比例接好电源,把模拟信号...
