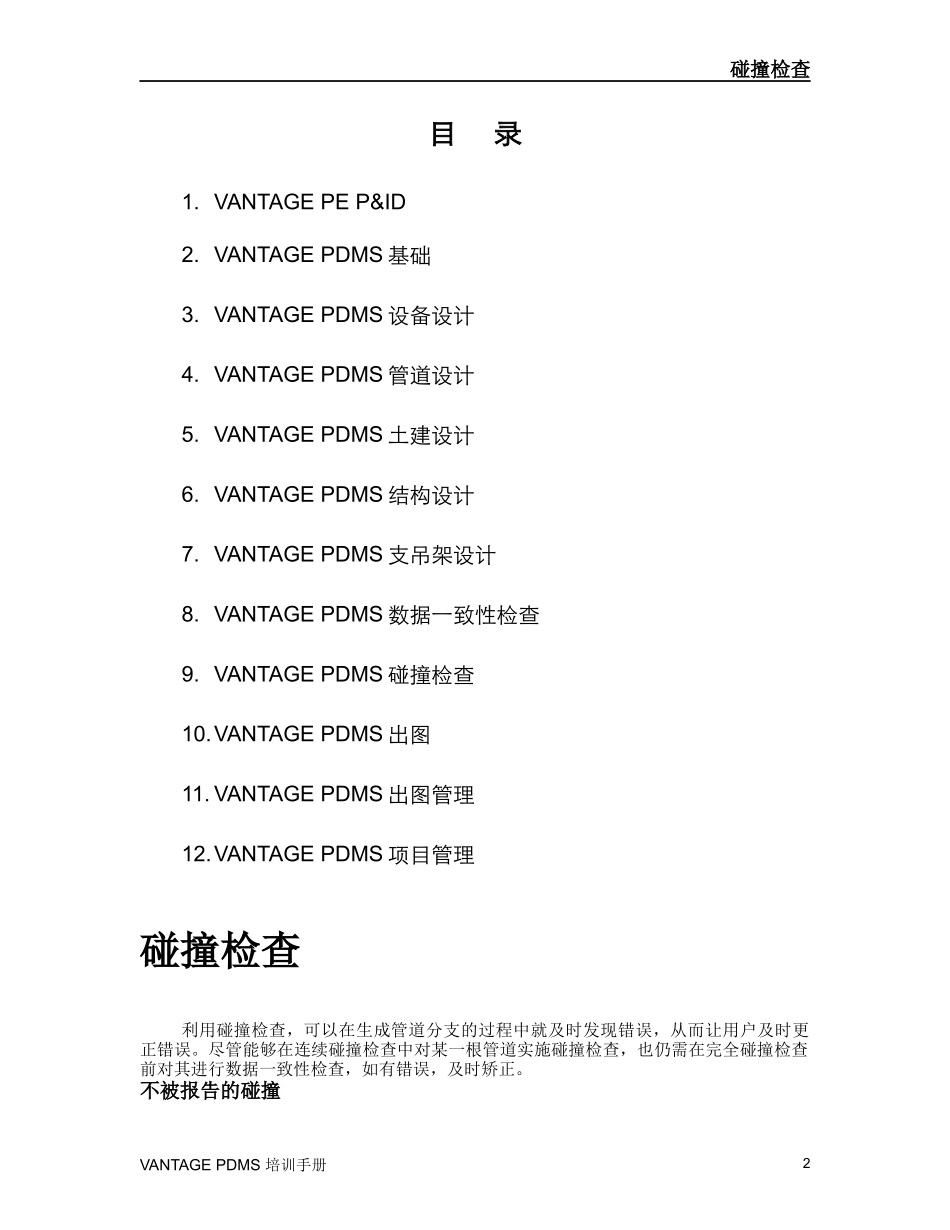

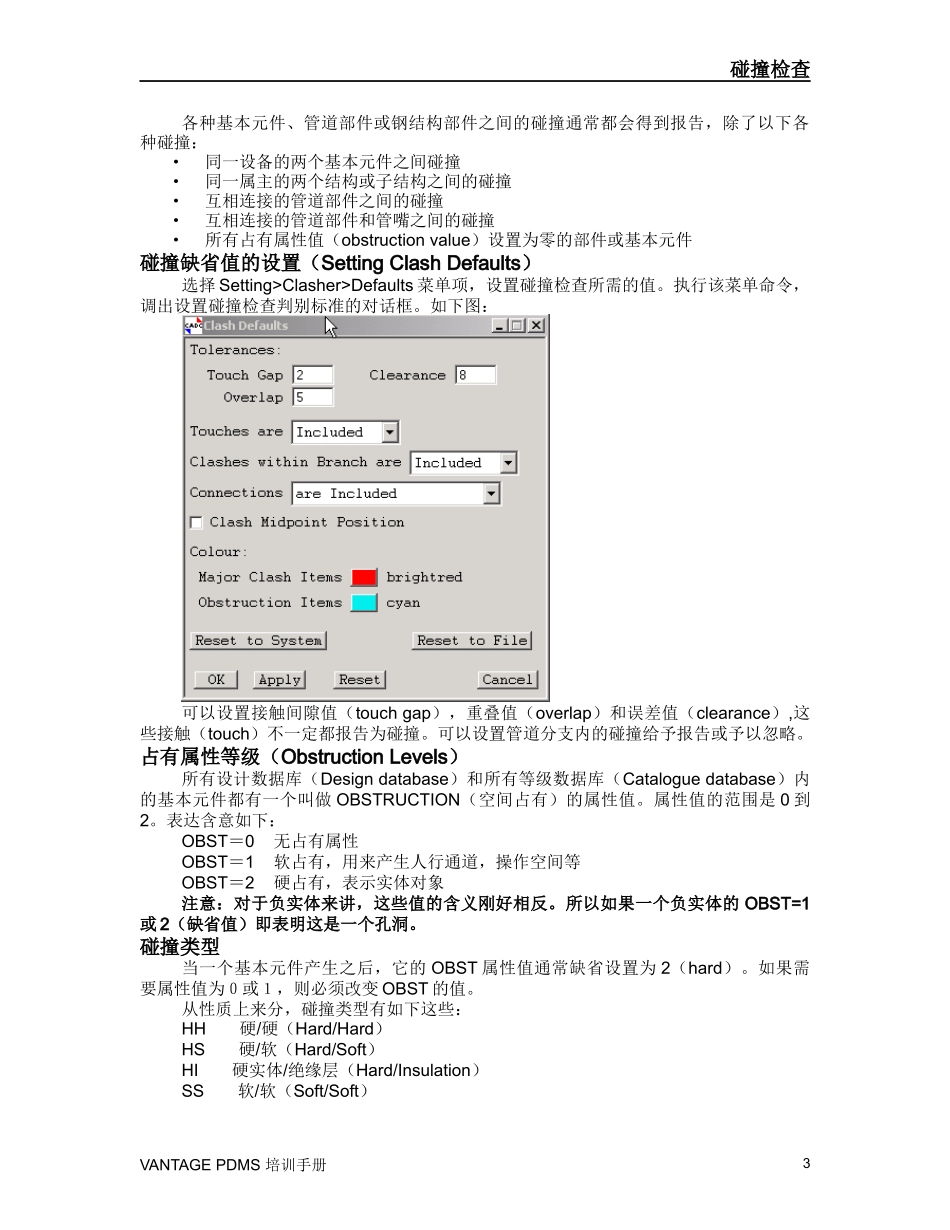

VPDVANTAGEPlantDesignSystem工厂三维布置设计管理系统PDMS碰撞检查培训手册碰撞检查目录1.VANTAGEPEP&ID2.VANTAGEPDMS基础3.VANTAGEPDMS设备设计4.VANTAGEPDMS管道设计5.VANTAGEPDMS土建设计6.VANTAGEPDMS结构设计7.VANTAGEPDMS支吊架设计8.VANTAGEPDMS数据一致性检查9.VANTAGEPDMS碰撞检查10.VANTAGEPDMS出图11.VANTAGEPDMS出图管理12.VANTAGEPDMS项目管理碰撞检查利用碰撞检查，可以在生成管道分支的过程中就及时发现错误，从而让用户及时更正错误。尽管能够在连续碰撞检查中对某一根管道实施碰撞检查，也仍需在完全碰撞检查前对其进行数据一致性检查，如有错误，及时矫正。不被报告的碰撞VANTAGEPDMS培训手册2碰撞检查各种基本元件、管道部件或钢结构部件之间的碰撞通常都会得到报告，除了以下各种碰撞：·同一设备的两个基本元件之间碰撞·同一属主的两个结构或子结构之间的碰撞·互相连接的管道部件之间的碰撞·互相连接的管道部件和管嘴之间的碰撞·所有占有属性值（obstructionvalue）设置为零的部件或基本元件碰撞缺省值的设置（SettingClashDefaults）选择Setting>Clasher>Defaults菜单项，设置碰撞检查所需的值。执行该菜单命令，调出设置碰撞检查判别标准的对话框。如下图：可以设置接触间隙值（touchgap），重叠值（overlap）和误差值（clearance）,这些接触（touch）不一定都报告为碰撞。可以设置管道分支内的碰撞给予报告或予以忽略。占有属性等级（ObstructionLevels）所有设计数据库（Designdatabase）和所有等级数据库（Cataloguedatabase）内的基本元件都有一个叫做OBSTRUCTION（空间占有）的属性值。属性值的范围是0到2。表达含意如下：OBST＝0无占有属性OBST＝1软占有，用来产生人行通道，操作空间等OBST＝2硬占有，表示实体对象注意：对于负实体来讲，这些值的含义刚好相反。所以如果一个负实体的OBST=1或2（缺省值）即表明这是一个孔洞。碰撞类型当一个基本元件产生之后，它的OBST属性值通常缺省设置为2（hard）。如果需要属性值为０或１，则必须改变OBST的值。从性质上来分，碰撞类型有如下这些：HH硬/硬（Hard/Hard）HS硬/软（Hard/Soft）HI硬实体/绝缘层（Hard/Insulation）SS软/软（Soft/Soft）VANTAGEPDMS培训手册3碰撞检查SH软/硬（Soft/Hard）SI软空间/绝缘层（Soft/Insulation）II绝缘层/绝缘层（Insulation/Insulation）IH绝缘层/硬实体（Insulation/Hard）IS绝缘层/软空间（Insulation/Soft）硬/软碰撞与软/硬碰撞的区别在于哪一个是优先占有者，哪一个是后来占有者。从尺寸范围上来分，碰撞类型有如下三种类型的碰撞：普通碰撞（Normalclash）这种情况是指元件之间的重叠量超过一定值。接触（touch）这种情况是指重叠量少于一定的值，或者分离的距离少于一定的值。误差（Clearance）这种情况是指重叠量超过一定的值。空间占有图（SpatialMap）碰撞检查程序首先调用简化的空间占有图，而不是读取设计数据库中的详细信息。空间占有图包含一系列表征设计模块大小与位置的方形盒子。碰撞检查的第一步是检查空间占有图中有没有直接相碰的部分，如果没有，则没有碰撞报告。如果空间占有图中出现碰撞部分，则进一步检查是哪些具体基本元件之间发生了碰撞。空间占有图贯穿整个工程，在执行碰撞检查之前，需将空间占有图更新。通过下面的命令行可以实现这一点（这里没有用户界面）MAPBUILDMDB练习一：检查设备与钢结构之间的碰撞１．设置距离范围。用菜单Settings>Clasher>Defaults调出设置。２．设置被碰物体（Obstructions）。通过下面的菜单选项可以调出被碰物体（Obstructions）设置表Settings>Clasher>Obstruction>List；在此得到一个类似DrawList一样的对话框，通过Add按钮将需参与碰撞检查的设计模型加入到空间占有表格中。当一个部件（element）加入到占有表中之后，其所属的基本元件都将加入该表中。在缺省情况下，空间占有表包含当前MDB的所有设计模型。利用Remove按钮可将空间占有表中不需要作碰撞检查的组件移去。如果将一个site移至表中，但并不需要其所属的所有element均参与碰撞检查，可使用ExcludeList对话框选择不需要参与检查的element...
