工装管理手册VIP专享VIP免费

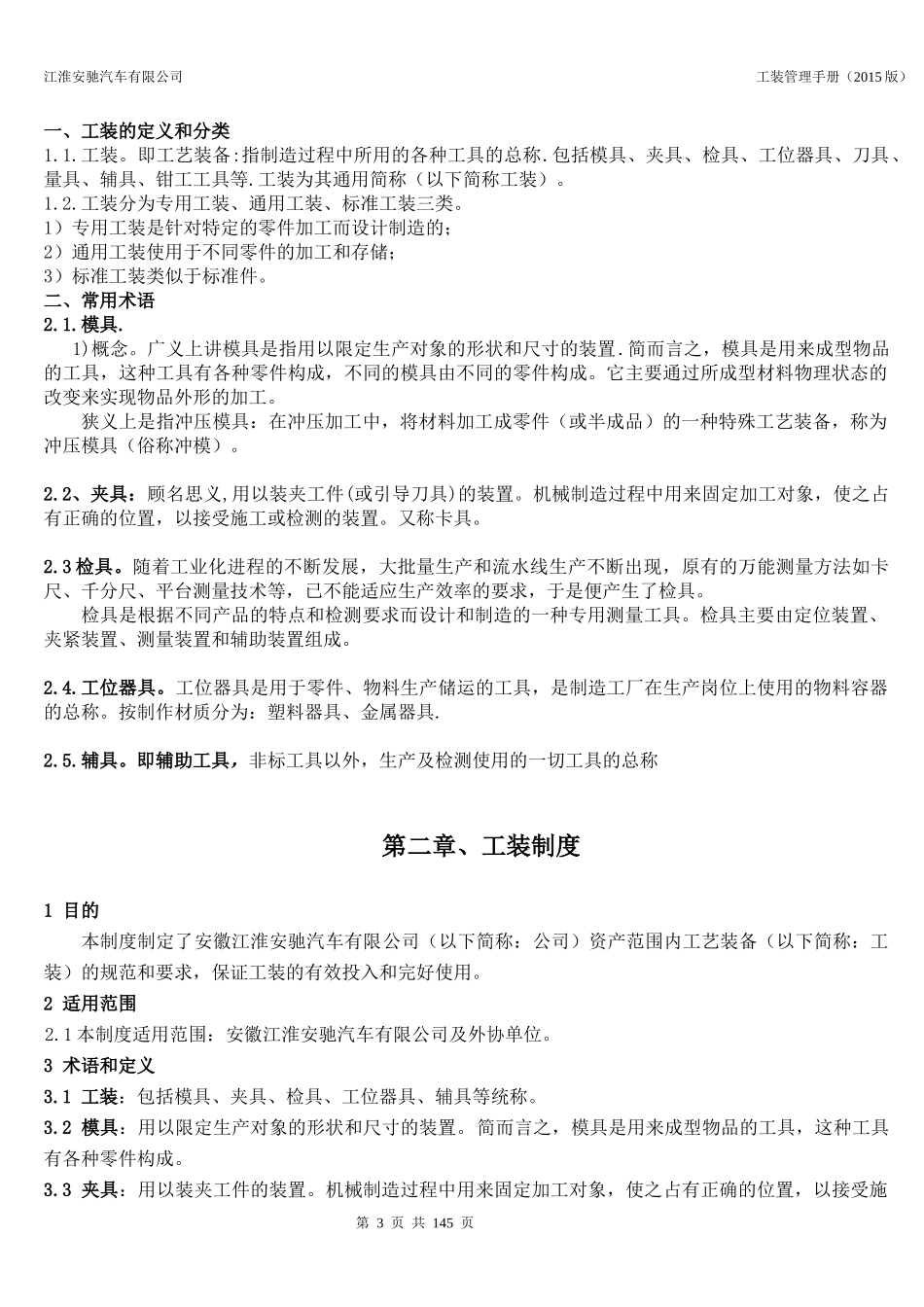

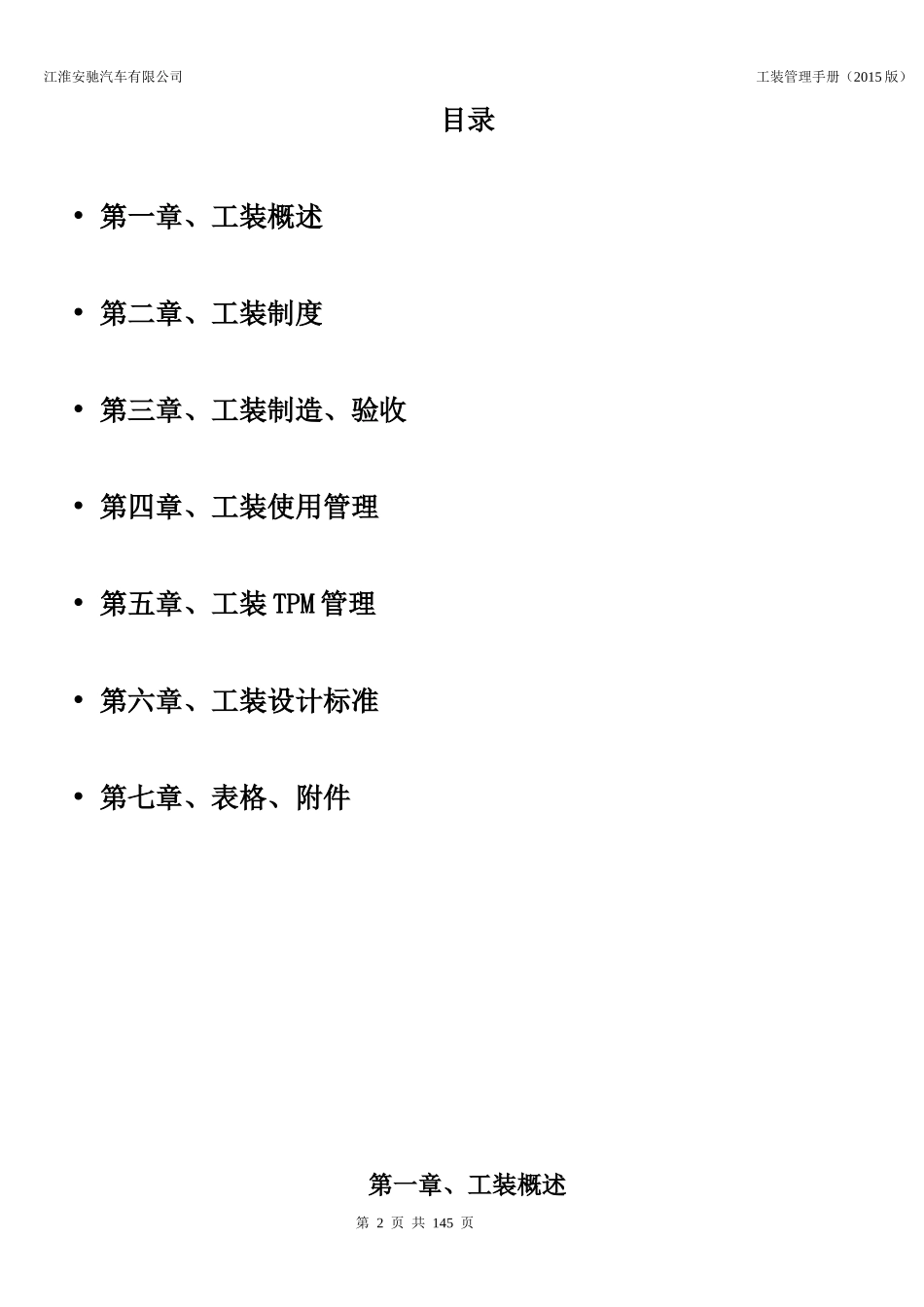

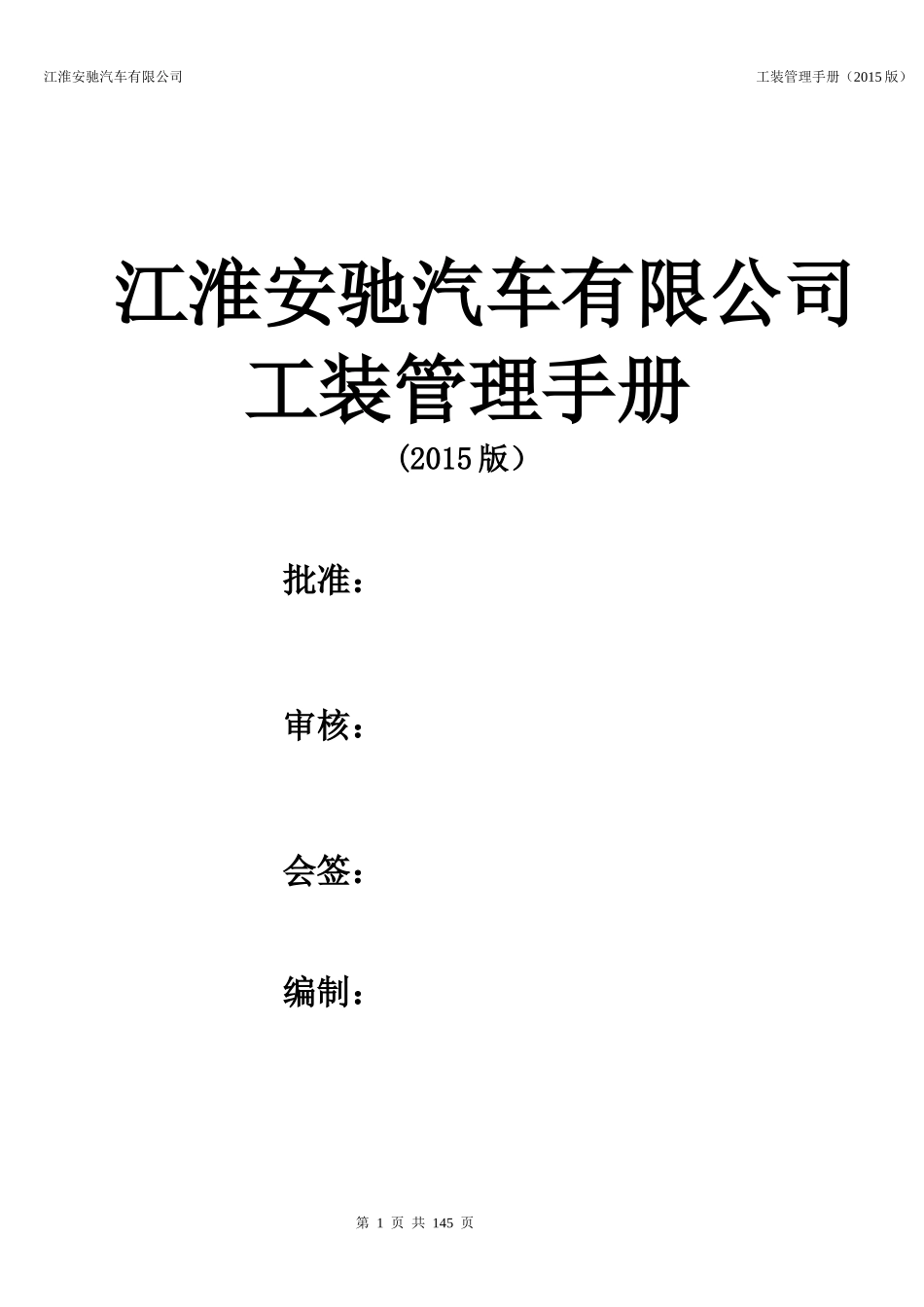

第1页共145页江淮安驰汽车有限公司工装管理手册（2015版）江淮安驰汽车有限公司工装管理手册(2015版）批准：审核：会签：编制：第2页共145页第1页共145页江淮安驰汽车有限公司工装管理手册（2015版）目录•第一章、工装概述•第二章、工装制度•第三章、工装制造、验收•第四章、工装使用管理•第五章、工装TPM管理•第六章、工装设计标准•第七章、表格、附件第一章、工装概述第3页共145页第2页共145页江淮安驰汽车有限公司工装管理手册（2015版）一、工装的定义和分类1.1.工装。即工艺装备:指制造过程中所用的各种工具的总称.包括模具、夹具、检具、工位器具、刀具、量具、辅具、钳工工具等.工装为其通用简称（以下简称工装）。1.2.工装分为专用工装、通用工装、标准工装三类。1）专用工装是针对特定的零件加工而设计制造的；2）通用工装使用于不同零件的加工和存储；3）标准工装类似于标准件。二、常用术语2.1.模具.1)概念。广义上讲模具是指用以限定生产对象的形状和尺寸的装置.简而言之，模具是用来成型物品的工具，这种工具有各种零件构成，不同的模具由不同的零件构成。它主要通过所成型材料物理状态的改变来实现物品外形的加工。狭义上是指冲压模具：在冲压加工中，将材料加工成零件（或半成品）的一种特殊工艺装备，称为冲压模具（俗称冲模）。2.2、夹具：顾名思义,用以装夹工件(或引导刀具)的装置。机械制造过程中用来固定加工对象，使之占有正确的位置，以接受施工或检测的装置。又称卡具。2.3检具。随着工业化进程的不断发展，大批量生产和流水线生产不断出现，原有的万能测量方法如卡尺、千分尺、平台测量技术等，已不能适应生产效率的要求，于是便产生了检具。检具是根据不同产品的特点和检测要求而设计和制造的一种专用测量工具。检具主要由定位装置、夹紧装置、测量装置和辅助装置组成。2.4.工位器具。工位器具是用于零件、物料生产储运的工具，是制造工厂在生产岗位上使用的物料容器的总称。按制作材质分为：塑料器具、金属器具.2.5.辅具。即辅助工具，非标工具以外，生产及检测使用的一切工具的总称第二章、工装制度1目的本制度制定了安徽江淮安驰汽车有限公司（以下简称：公司）资产范围内工艺装备（以下简称：工装）的规范和要求，保证工装的有效投入和完好使用。2适用范围2.1本制度适用范围：安徽江淮安驰汽车有限公司及外协单位。3术语和定义3.1工装：包括模具、夹具、检具、工位器具、辅具等统称。3.2模具：用以限定生产对象的形状和尺寸的装置。简而言之，模具是用来成型物品的工具，这种工具有各种零件构成。3.3夹具：用以装夹工件的装置。机械制造过程中用来固定加工对象，使之占有正确的位置，以接受施第4页共145页第3页共145页江淮安驰汽车有限公司工装管理手册（2015版）工或检测的装置。3.4合格工装：完全符合产品设计，工艺加工要求的工装。3.5基本合格工装：试生产工件局部缺陷，不完全符合产品设计、工艺要求，但不影响装配使用,经修整后可以达到设计、工艺要求的工装。3.6验证报废工装：因设计或制造原因，使工装经反复验证(三次以上)，都无法生产出合格产品的工装。4职责与权限4.1安全机动部4.1.1工装预防性维修计划的核批及管控；4.1.2负责组织工装设计及变更的方案制定，评审工作；4.1.3负责工装制造、调试、验收、使用、报废等过程的组织实施、协调管理工作；4.1.4负责新产品及变型、变动产品开发工装准备工作；4.1.5负责组织工装质量提升，工装工艺变更整改及工装改善项目管理审核工作；4.1.6负责配套厂家业务能力考察、调研工作；4.1.7负责工装日常规范使用监督管理工作；4.1.8负责工装的托管协议签订工作；4.1.9负责组织工装事故的调查、处置工作；4.1.10负责工装资产的管控，组织工装年中（年终）清仓；4.1.11负责实施工装的商务工作4.2专业厂（含：职能部门、外协厂）4.2.1负责工装日常使用、保管、维护工作；4.2.2配合工装的技术设计变更、质量整改、生产验证工作的实施；4.2.3负责工装备件申报及库存管理。4.3采购管理部4.3.1负责工装日常使用、保管、维护和辅具的日常管理。4.4质量管理部4.4.1负责夹具/检具精度的周期检定；4.4.2负...
