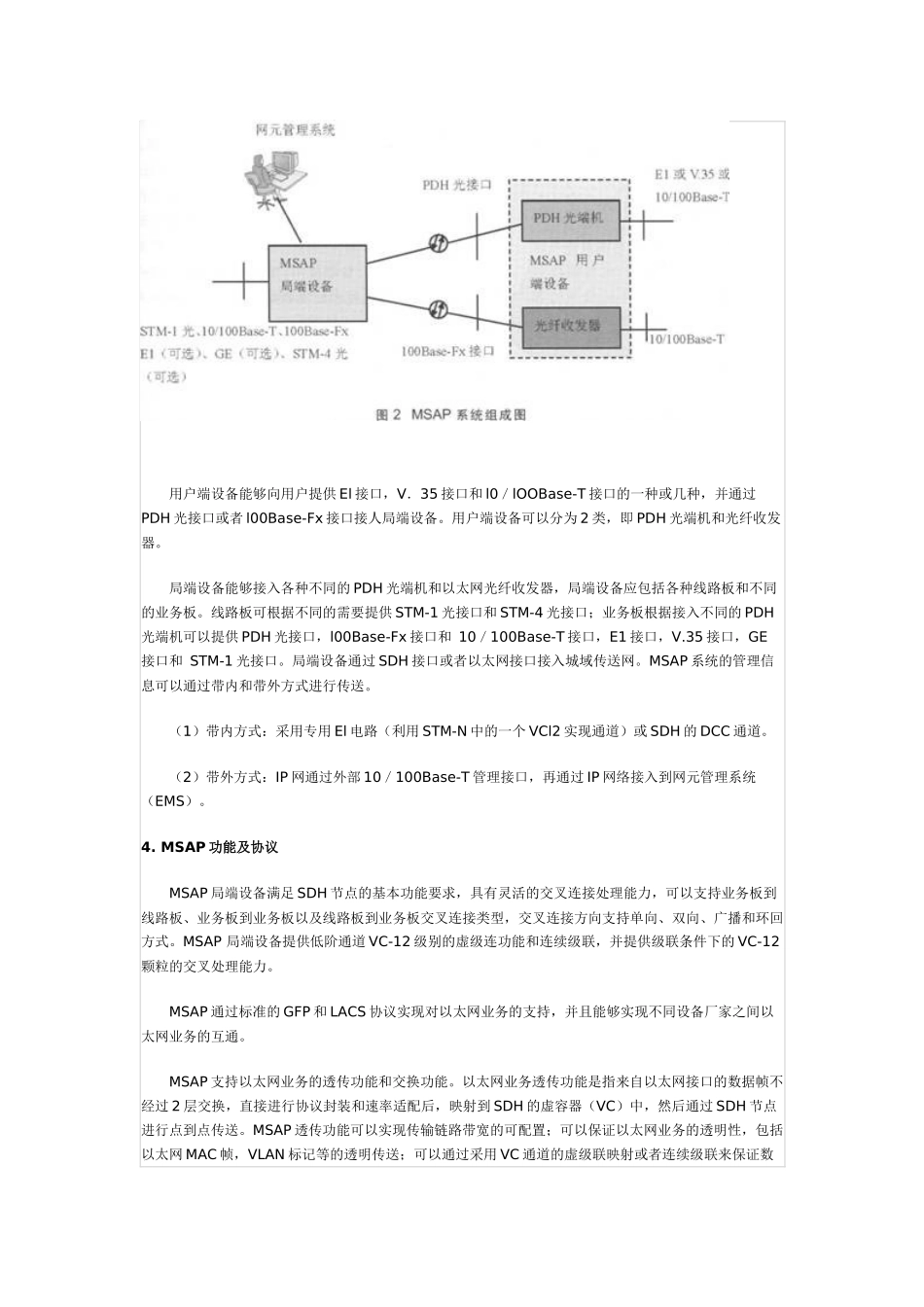

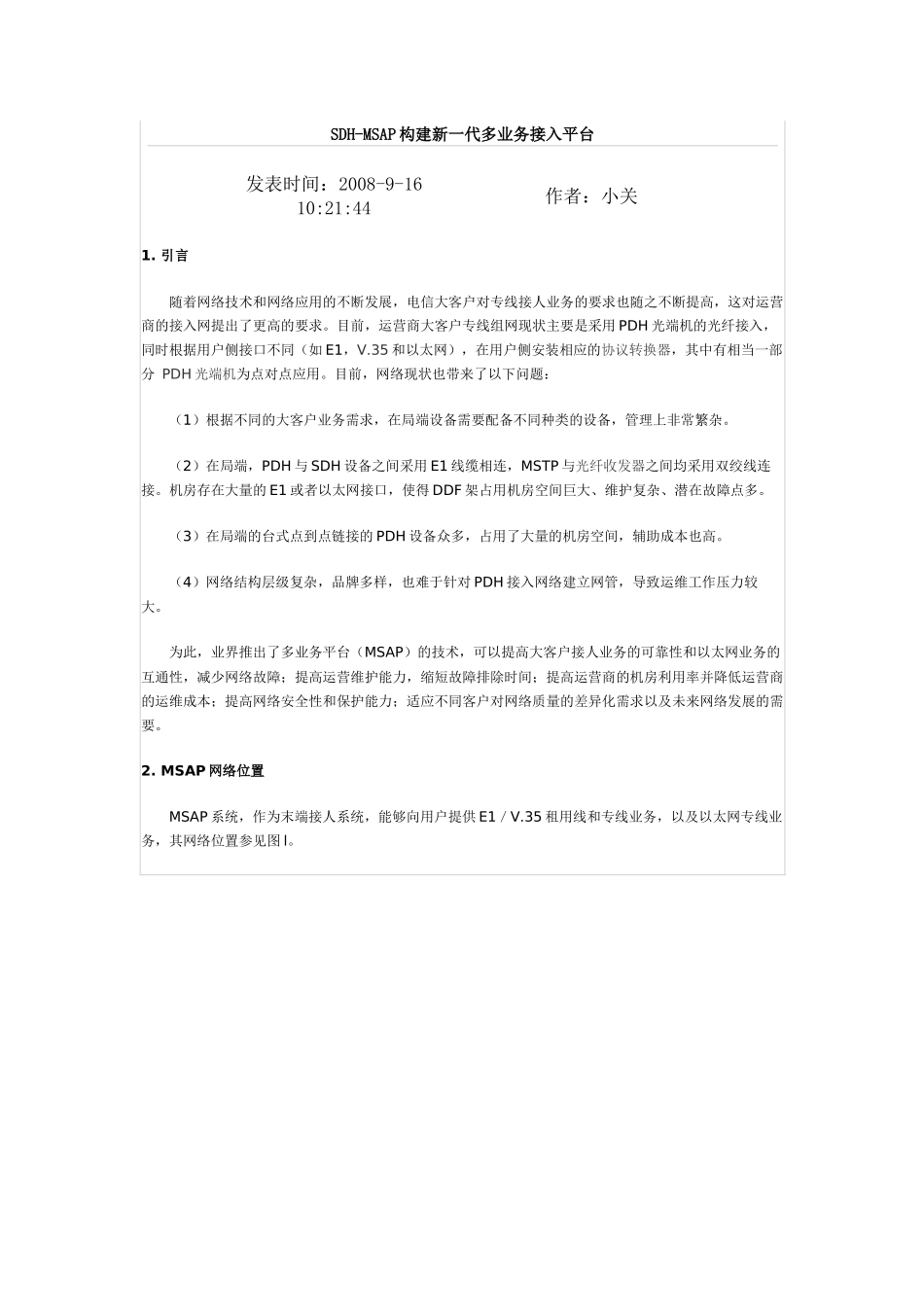

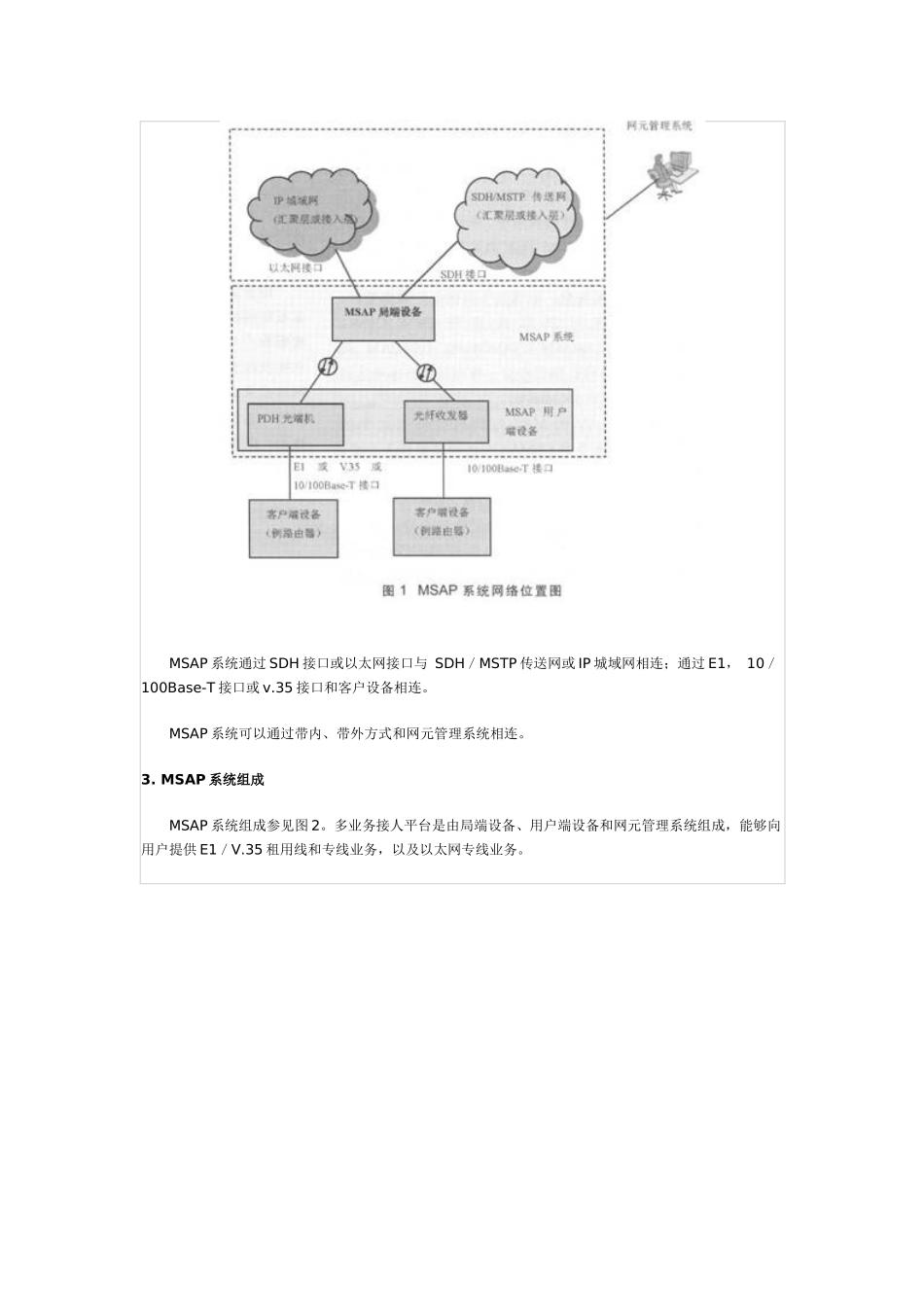

SDH-MSAP构建新一代多业务接入平台发表时间：2008-9-1610:21:44作者：小关1.引言随着网络技术和网络应用的不断发展，电信大客户对专线接人业务的要求也随之不断提高，这对运营商的接入网提出了更高的要求。目前，运营商大客户专线组网现状主要是采用PDH光端机的光纤接入，同时根据用户侧接口不同（如E1，V.35和以太网），在用户侧安装相应的协议转换器，其中有相当一部分PDH光端机为点对点应用。目前，网络现状也带来了以下问题：（1）根据不同的大客户业务需求，在局端设备需要配备不同种类的设备，管理上非常繁杂。（2）在局端，PDH与SDH设备之间采用E1线缆相连，MSTP与光纤收发器之间均采用双绞线连接。机房存在大量的E1或者以太网接口，使得DDF架占用机房空间巨大、维护复杂、潜在故障点多。（3）在局端的台式点到点链接的PDH设备众多，占用了大量的机房空间，辅助成本也高。（4）网络结构层级复杂，品牌多样，也难于针对PDH接入网络建立网管，导致运维工作压力较大。为此，业界推出了多业务平台（MSAP）的技术，可以提高大客户接人业务的可靠性和以太网业务的互通性，减少网络故障；提高运营维护能力，缩短故障排除时间；提高运营商的机房利用率并降低运营商的运维成本；提高网络安全性和保护能力；适应不同客户对网络质量的差异化需求以及未来网络发展的需要。2.MSAP网络位置MSAP系统，作为末端接人系统，能够向用户提供E1／V.35租用线和专线业务，以及以太网专线业务，其网络位置参见图l。MSAP系统通过SDH接口或以太网接口与SDH／MSTP传送网或IP城域网相连；通过E1，10／100Base-T接口或v.35接口和客户设备相连。MSAP系统可以通过带内、带外方式和网元管理系统相连。3.MSAP系统组成MSAP系统组成参见图2。多业务接人平台是由局端设备、用户端设备和网元管理系统组成，能够向用户提供E1／V.35租用线和专线业务，以及以太网专线业务。用户端设备能够向用户提供El接口，V．35接口和l0／lOOBase-T接口的一种或几种，并通过PDH光接口或者l00Base-Fx接口接人局端设备。用户端设备可以分为2类，即PDH光端机和光纤收发器。局端设备能够接入各种不同的PDH光端机和以太网光纤收发器，局端设备应包括各种线路板和不同的业务板。线路板可根据不同的需要提供STM-1光接口和STM-4光接口；业务板根据接入不同的PDH光端机可以提供PDH光接口，l00Base-Fx接口和10／100Base-T接口，E1接口，V.35接口，GE接口和STM-1光接口。局端设备通过SDH接口或者以太网接口接入城域传送网。MSAP系统的管理信息可以通过带内和带外方式进行传送。（1）带内方式：采用专用El电路（利用STM-N中的一个VCl2实现通道）或SDH的DCC通道。（2）带外方式：IP网通过外部10／100Base-T管理接口，再通过IP网络接入到网元管理系统（EMS）。4.MSAP功能及协议MSAP局端设备满足SDH节点的基本功能要求，具有灵活的交叉连接处理能力，可以支持业务板到线路板、业务板到业务板以及线路板到业务板交叉连接类型，交叉连接方向支持单向、双向、广播和环回方式。MSAP局端设备提供低阶通道VC-12级别的虚级连功能和连续级联，并提供级联条件下的VC-12颗粒的交叉处理能力。MSAP通过标准的GFP和LACS协议实现对以太网业务的支持，并且能够实现不同设备厂家之间以太网业务的互通。MSAP支持以太网业务的透传功能和交换功能。以太网业务透传功能是指来自以太网接口的数据帧不经过2层交换，直接进行协议封装和速率适配后，映射到SDH的虚容器（VC）中，然后通过SDH节点进行点到点传送。MSAP透传功能可以实现传输链路带宽的可配置；可以保证以太网业务的透明性，包括以太网MAC帧，VLAN标记等的透明传送；可以通过采用VC通道的虚级联映射或者连续级联来保证数据帧在传输过程中的完整性。由于MSAP主要是针对大客户接入，因此MSAP设备可以提供良好的保护功能。MSAP局端设备可以支持主控板的热备份、交叉盘的热备份、电源模块的热备份以及时钟模块的热备份。对于不同级别的客户，可以提供上联口和线路板卡的保护倒换。5.MSAP的网络管理MSAP相对于以前点到点的PDH接入，最大的一个特点就是可以提供功能比较完善的集中式网络管理。MSAP的网络管理包括告警...
