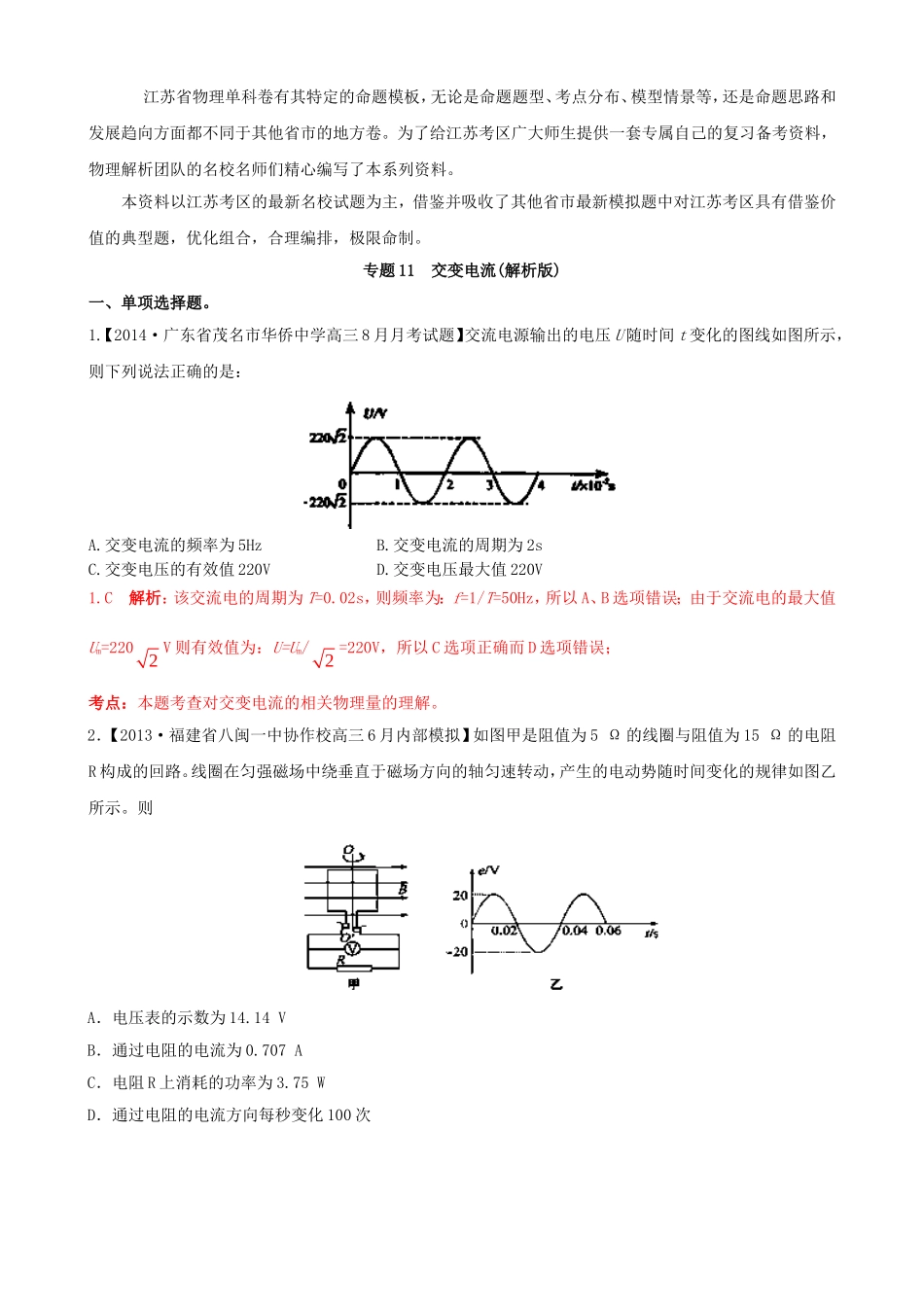

江苏省物理单科卷有其特定的命题模板，无论是命题题型、考点分布、模型情景等，还是命题思路和发展趋向方面都不同于其他省市的地方卷。为了给江苏考区广大师生提供一套专属自己的复习备考资料，物理解析团队的名校名师们精心编写了本系列资料。本资料以江苏考区的最新名校试题为主，借鉴并吸收了其他省市最新模拟题中对江苏考区具有借鉴价值的典型题，优化组合，合理编排，极限命制。专题11交变电流(解析版)一、单项选择题。1.【2014·广东省茂名市华侨中学高三8月月考试题】交流电源输出的电压U随时间t变化的图线如图所示，则下列说法正确的是：A.交变电流的频率为5HzB.交变电流的周期为2sC.交变电压的有效值220VD.交变电压最大值220V1.C解析：该交流电的周期为T=0.02s，则频率为：f=1/T=50Hz，所以A、B选项错误；由于交流电的最大值Um=2202V则有效值为：U=Um/2=220V，所以C选项正确而D选项错误；考点：本题考查对交变电流的相关物理量的理解。2．【2013·福建省八闽一中协作校高三6月内部模拟】如图甲是阻值为5Ω的线圈与阻值为15Ω的电阻R构成的回路。线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动，产生的电动势随时间变化的规律如图乙所示。则A．电压表的示数为14.14VB．通过电阻的电流为0.707AC．电阻R上消耗的功率为3.75WD．通过电阻的电流方向每秒变化100次3．【2013·河南省焦作市高三期末】在匀强磁场中，一矩形金属线框绕与磁感线垂直的转动轴匀速转动，如图甲所示。产生的交变电动势随时间变化的规律如图乙所示。则下列说法正确的是A．t＝0.01s时穿过线框的磁通量最小B．该交变电动势的有效值为112VC．该交变电动势的瞬时值表达式为e＝222cos（100πt）VD．电动势瞬时值为22V时，线圈平面与中性面的夹角为45°4．【2013·广东省惠州市高三下学期模拟试题】如图中的变压器为理想变压器，原、副线圈的匝数之比为10:1.变压器的原线圈接的电压u=1002sin50πt（V），电压表为理想电表接在副线圈两端。则A．电压表的读数为10VB．电压表的读数1002VC．电压表的读数约为102VD．电压表的读数与电阻R有关5.【2013·河南省平顶山、许昌、新乡高三第三次调研】远距离输电线路的示意图如图所示。若发电机的输出电压不变，变压器均为理想变压器，不考虑电感和电容的影响，则下列说法中正确的是A．输电线中的电流只由升压变压器原副线圈的匝数比决定B．升压变压器的输出电压等于降压变压器的输入电压C．当用户用电器总功率增大时，输电线上损失的功率增大D．当用户用电器总功率减小时，输电线上损失的功率增大6．【2013·山东省聊城七校高三上学期期末考试】如图所示理想变压器原副线圈匝数比为1：2，两端分别接有四个阻值相同的灯泡，已知4盏灯均能发光，则L1和L2的功率之比为()A．1：1B．1：3C．9：1D．3：17.【2013·河北省唐山市高三期末考试】一边长为L的正方形单匝线框绕垂直于匀强磁场的固定轴转动，线框中产生的感应电动势e随时间t的变化情况如图所示。已知匀强磁场的磁感应强度为B，则结合图中所给信息可判定A．t1时刻穿过线框的磁通量为BL2B．t2时刻穿过线框的磁通量为零C．t3时刻穿过线框的磁通量变化率为零D．线框转动的角速度为2mEBL7．D解析：t1时刻和t3时刻，e最大，说明穿过线框的磁通量变化率增大，但穿过线框的磁通量为零，选项AC错误；t2时刻e为零，穿过线框的磁通量最大，选项B错误；根据2mBLE可得，线框转动的角速度为2mEBL，选项D正确。8.【2013·甘肃省甘谷一中高三第一次检测考试】如图所示，在铁芯P上绕着两个线圈a和b，则A.线圈a输入正弦交变电流，线圈b可输入恒定电流B.线圈a输入恒定电流，穿过线圈b的磁通量一定为零C.线圈b输出的交变电流不对线圈a的磁场造成影响D.线圈a的磁场变化时，线圈b中一定有电场8.D解析：线圈a输入恒定电流时，穿过线圈b的磁通量一定不为零，但是磁通量恒定不变，线圈b中无电流；线圈a输入正弦交变电流时，线圈b可输出正弦交变电流，输出电流对线圈a的磁场造成影响，选项ABC错误；线圈a的磁场变化时，根据“变化的磁场产生电场”可知，线圈b中一定有电场，选项D正确。本题答案为D。二、多项选择题。9．【2014•南京市高三开...
