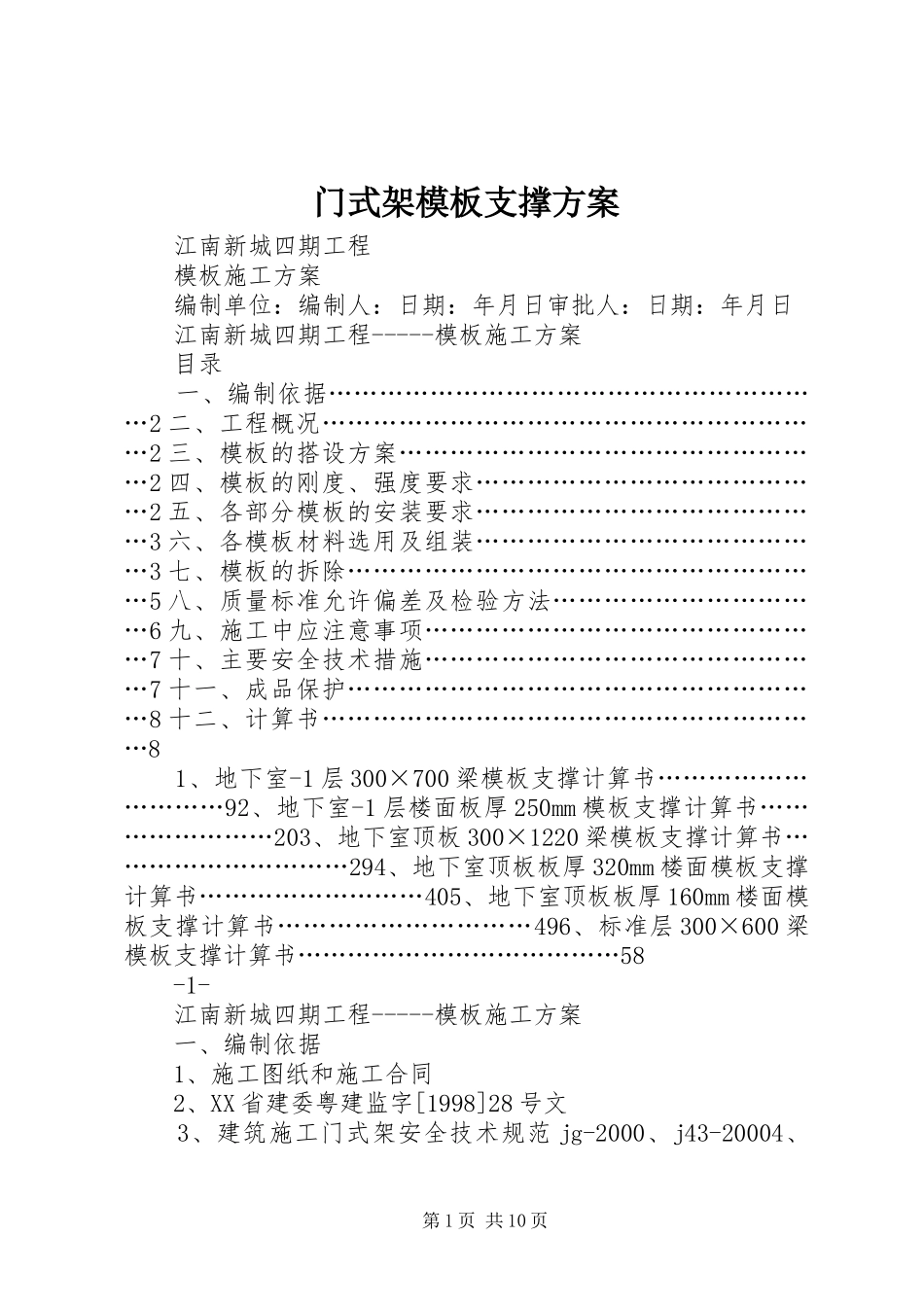

门式架模板支撑方案江南新城四期工程模板施工方案编制单位：编制人：日期：年月日审批人：日期：年月日江南新城四期工程-----模板施工方案目录一、编制依据……………………………………………………2二、工程概况……………………………………………………2三、模板的搭设方案……………………………………………2四、模板的刚度、强度要求……………………………………2五、各部分模板的安装要求……………………………………3六、各模板材料选用及组装……………………………………3七、模板的拆除…………………………………………………5八、质量标准允许偏差及检验方法……………………………6九、施工中应注意事项…………………………………………7十、主要安全技术措施…………………………………………7十一、成品保护…………………………………………………8十二、计算书……………………………………………………81、地下室-1层300×700梁模板支撑计算书…………………………92、地下室-1层楼面板厚250mm模板支撑计算书……………………203、地下室顶板300×1220梁模板支撑计算书…………………………294、地下室顶板板厚320mm楼面模板支撑计算书………………………405、地下室顶板板厚160mm楼面模板支撑计算书…………………………496、标准层300×600梁模板支撑计算书…………………………………58-1-江南新城四期工程-----模板施工方案一、编制依据1、施工图纸和施工合同2、XX省建委粤建监字[1998]28号文3、建筑施工门式架安全技术规范jg-2000、j43-20004、第1页共10页建筑施工计算手册二、工程概况：本工程位于XX市同心路以东、临江南路以南，由XX市金凤物业投资有限公司投资开发，XX市勘测队勘察，XX市建筑设计院设计，广东宏茂建设监理有限公司监理，广东创鸿建筑有限公司承建。本工程由10幢住宅楼及小区绿化配套组成，其中35～39、41幢为13层，40、42～44幢为28层复式住宅，设计地下二层地下室，-1层层高为3.2m，地下室顶板层高为3.4m（主楼部分为4.3m），首层层高4.8m（按要求另编制高支模方案），二层层高3.9m，标准层3.0m，按排水排污箱涵分为东、XX县区，总建筑面积约112802m2。三、模板的搭设方案1、本工程为框架结构，拟采用泵送现浇砼，模板工程是本工程的关键环节，支撑系统拟采用钢管门式架，规格1200×1900，模板采用18厚夹板，龙骨为80×80，支承基层均为混凝土板面，门式架配100×100底座。2、在方案设计中，以地下室层-1层3.2m、地下室顶板3.4m（主楼部分层层高4.3m），标准层高3.0m作为安全设计计算（各层计算梁截面、板厚度等计算参数详见附后计算书）。3、为了施工安全起见，地下室顶板3.4m及二层层高3.9m模板安装参照地下室顶板主楼部分层层高4.3m模板方案搭设，各幢施工时，现场施工管理人员在实际施工过程中按设计方案及施工图作适当调整。四、模板的刚度、强度要求：1、保证工程结构和构件各部分形状尺寸和相互位置正确；2、具有足够的强度、刚度和稳定性，能可靠地承受新浇的混凝土重量和侧压力，以及在施工过程中所产生的荷载；3、构造简单、装拆方便，并便于钢筋的绑扎与安装，以及砼的浇筑及养护等工艺要求；4、模板接缝应严密，不得漏浆；-2-第2页共10页江南新城四期工程-----模板施工方案5、由于在工程中，采用的是胶合板，因此配制时要注意节约，考虑周转使用及以后适当的改制使用，要考虑模板拼装结合的需要，适当加长或缩短其一部分的长度。拼制模板时，板边要找平刨直，接缝严密，不得漏浆。钉子长度一般宜为模板厚度的2～2.5倍，每块板在横档处至少要钉二个钉子，第二块板的钉子要朝向第一块模板方向斜钉，使拼缝严密，配制完成后，不同部分的模板要进行编号，写以用途，分别堆放。备用的模板要遮盖保护，以免变形。五、各部分模板的安装要求1、竖向模板和支架的支承部分，当安装在基土上时应加设垫板，且基土必须坚实并有排水措施。2、模板及其支架在安装过程中，必须设置防倾覆的临时固定设施。3、现浇钢筋砼梁，当跨度大于4m时，模板应起拱，起拱高度宜为全跨长度的1～3/1000，悬挑梁板均应起拱，拱高不小于20mm。4、本工程...
