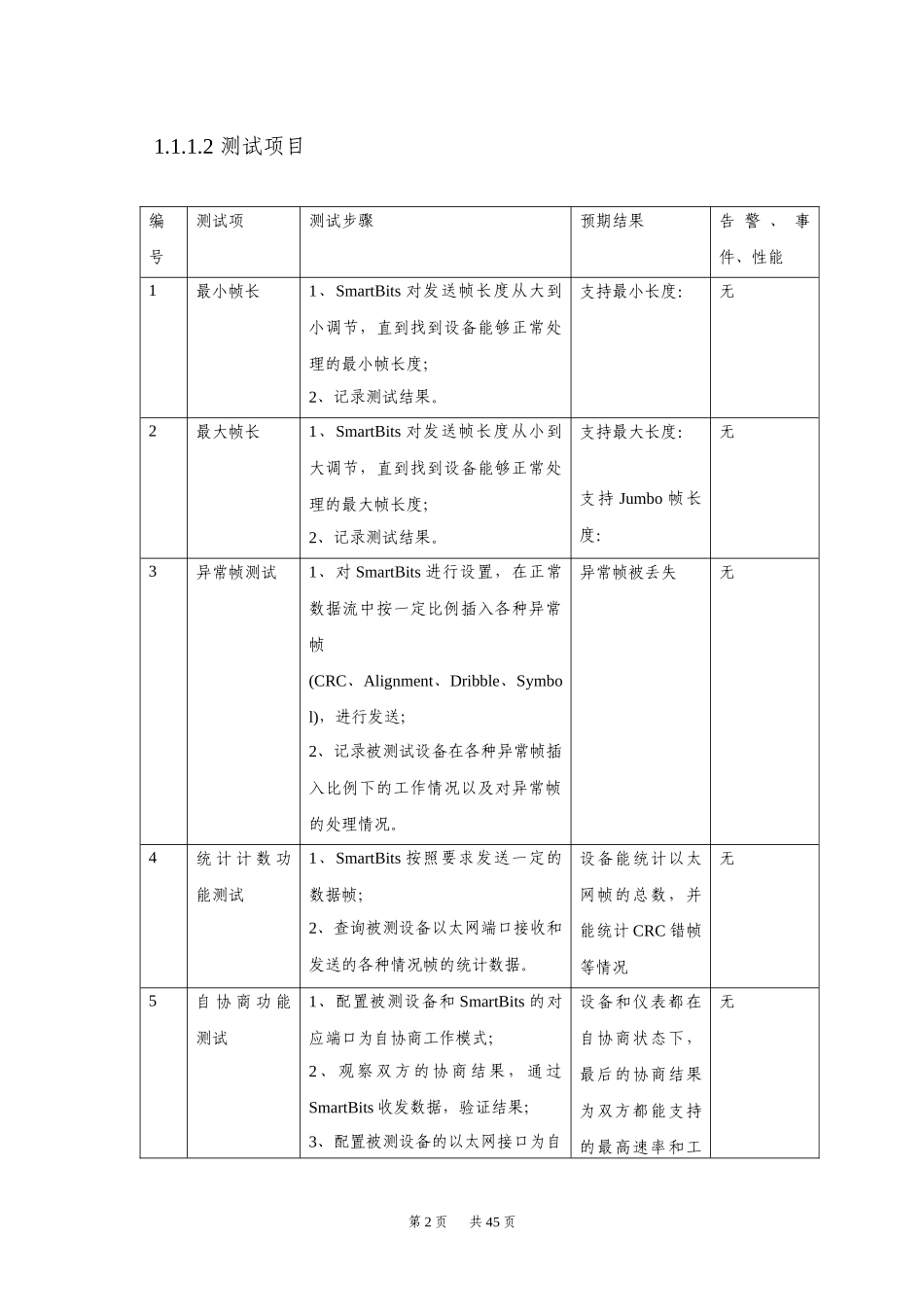

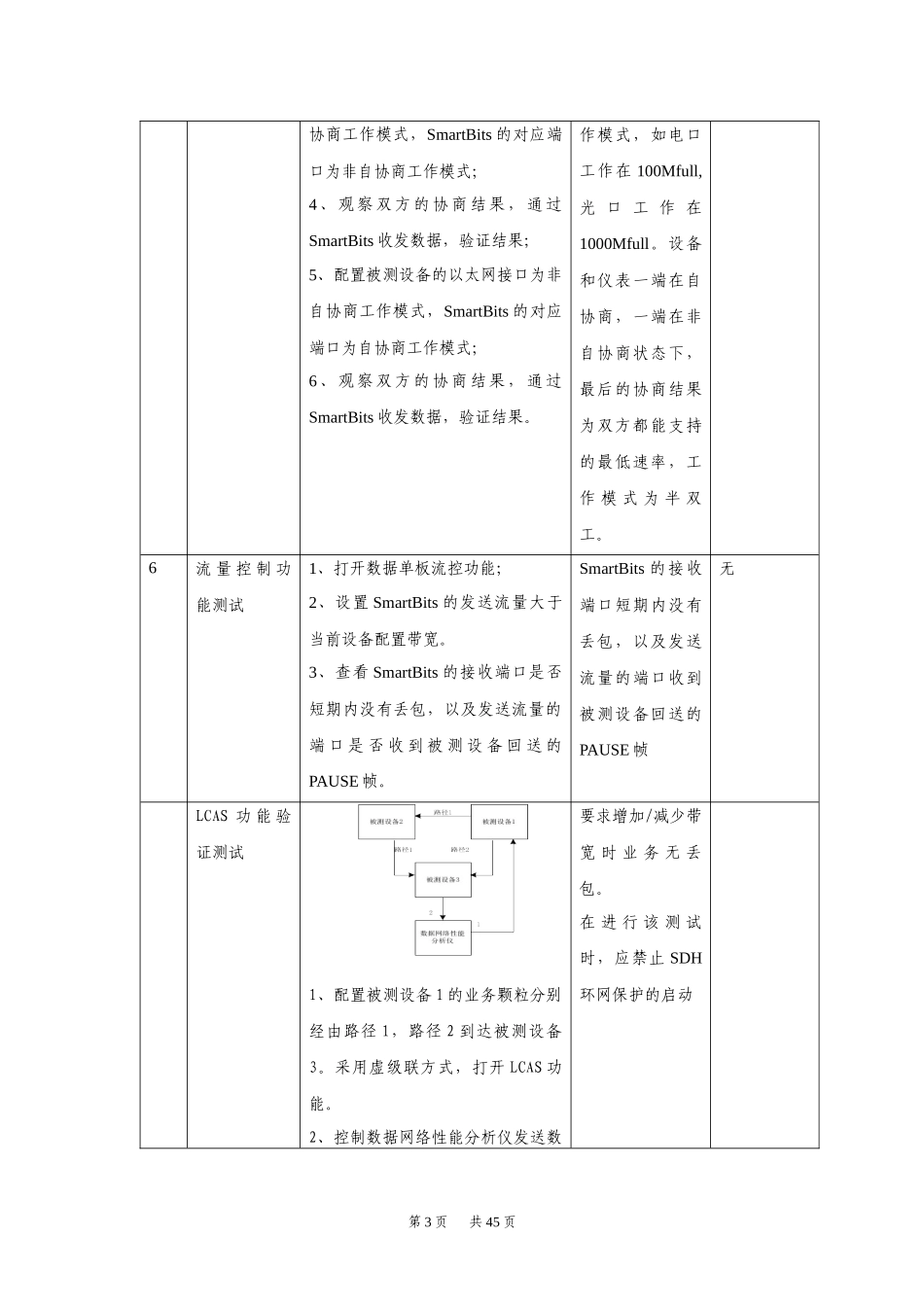

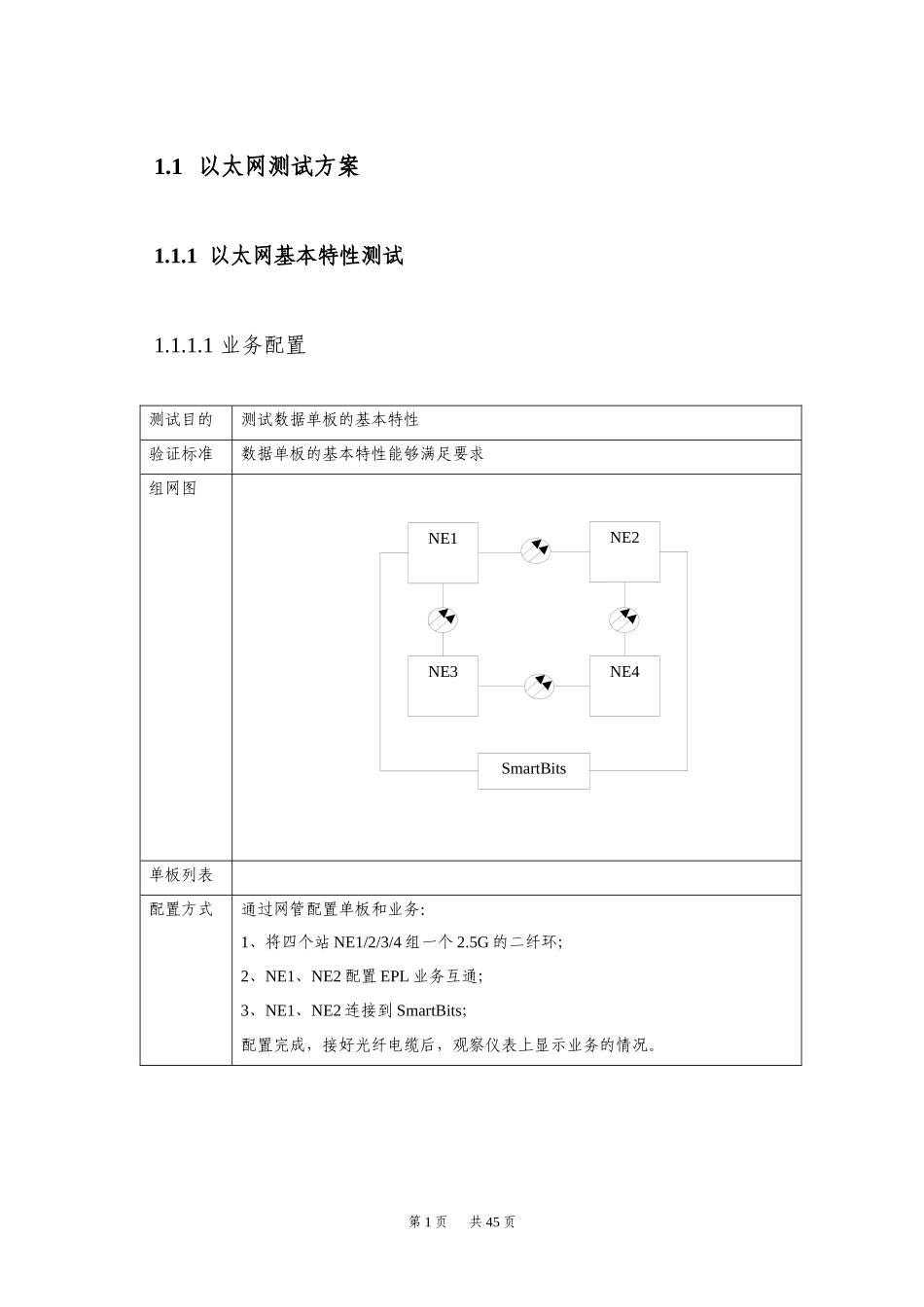

NE1NE2NE3SmartBitsNE41.1以太网测试方案1.1.1以太网基本特性测试1.1.1.1业务配置测试目的测试数据单板的基本特性验证标准数据单板的基本特性能够满足要求组网图单板列表配置方式通过网管配置单板和业务：1、将四个站NE1/2/3/4组一个2.5G的二纤环；2、NE1、NE2配置EPL业务互通；3、NE1、NE2连接到SmartBits；配置完成，接好光纤电缆后，观察仪表上显示业务的情况。第1页共45页1.1.1.2测试项目编号测试项测试步骤预期结果告警、事件、性能1最小帧长1、SmartBits对发送帧长度从大到小调节，直到找到设备能够正常处理的最小帧长度；2、记录测试结果。支持最小长度：无2最大帧长1、SmartBits对发送帧长度从小到大调节，直到找到设备能够正常处理的最大帧长度；2、记录测试结果。支持最大长度：支持Jumbo帧长度：无3异常帧测试1、对SmartBits进行设置，在正常数据流中按一定比例插入各种异常帧(CRC、Alignment、Dribble、Symbol)，进行发送；2、记录被测试设备在各种异常帧插入比例下的工作情况以及对异常帧的处理情况。异常帧被丢失无4统计计数功能测试1、SmartBits按照要求发送一定的数据帧；2、查询被测设备以太网端口接收和发送的各种情况帧的统计数据。设备能统计以太网帧的总数，并能统计CRC错帧等情况无5自协商功能测试1、配置被测设备和SmartBits的对应端口为自协商工作模式；2、观察双方的协商结果，通过SmartBits收发数据，验证结果；3、配置被测设备的以太网接口为自设备和仪表都在自协商状态下，最后的协商结果为双方都能支持的最高速率和工无第2页共45页协商工作模式，SmartBits的对应端口为非自协商工作模式；4、观察双方的协商结果，通过SmartBits收发数据，验证结果；5、配置被测设备的以太网接口为非自协商工作模式，SmartBits的对应端口为自协商工作模式；6、观察双方的协商结果，通过SmartBits收发数据，验证结果。作模式，如电口工作在100Mfull,光口工作在1000Mfull。设备和仪表一端在自协商，一端在非自协商状态下，最后的协商结果为双方都能支持的最低速率，工作模式为半双工。6流量控制功能测试1、打开数据单板流控功能；2、设置SmartBits的发送流量大于当前设备配置带宽。3、查看SmartBits的接收端口是否短期内没有丢包，以及发送流量的端口是否收到被测设备回送的PAUSE帧。SmartBits的接收端口短期内没有丢包，以及发送流量的端口收到被测设备回送的PAUSE帧无LCAS功能验证测试1、配置被测设备1的业务颗粒分别经由路径1，路径2到达被测设备3。采用虚级联方式，打开LCAS功能。2、控制数据网络性能分析仪发送数要求增加/减少带宽时业务无丢包。在进行该测试时，应禁止SDH环网保护的启动第3页共45页据业务。3、分析是否2端口能够完整接收1端口发送的业务。4、在不中断业务的情况下，通过网管在MSTP1上增加/减少一个VC-N，观察是否有丢包，记录测试结果。5、断开一条光纤，观察是否有丢包，记录测试结果。6、恢复断开的光纤，观察是否有丢包，记录测试结果。9吞吐量测试1、对数据网络性能分析仪进行吞吐量测试设置。2、测试采用7个典型字节：64，128，256，512，1024，1280，1518。3、测试允许的丢包率设置为0%，分辨率设置为0.1%。4、测试时间设置为10秒。5、执行吞吐量测试，记录测试结果。使用SmartApplicatins进行测试，记录测试结果。单对端口间的稳态吞吐量必须达到线速无10时延测试1、对数据网络分析仪进行时延测试设置。2、测试采用7个典型字节：64，128，256，512，1024，1280，1518。3、测试的流量设置为90%吞吐量。4、测试时间设置为10秒。5、执行时延测试，记录测试结果。使用SmartApplicatins进行测试，记录测试结果。建议100M以太网端口64Byte以太网包时延不超过200μs无11过载丢包率1、对数据网络性能分析仪进行丢包使用无第4页共45页测试率测试设置。2、测试采用7个典型字节：64，128，256，512，1024，1280，1518。3、测试的流量以吞吐量为起点，递增到100％流量，步长为10%。4、测试时间设置为10秒。5、执行丢包率测试，记录测试结果。SmartApplicatins进行测试，记录测试结果。12长期丢包率测试1、数据网络性能分析仪发送等于吞吐量90%的固定流...
