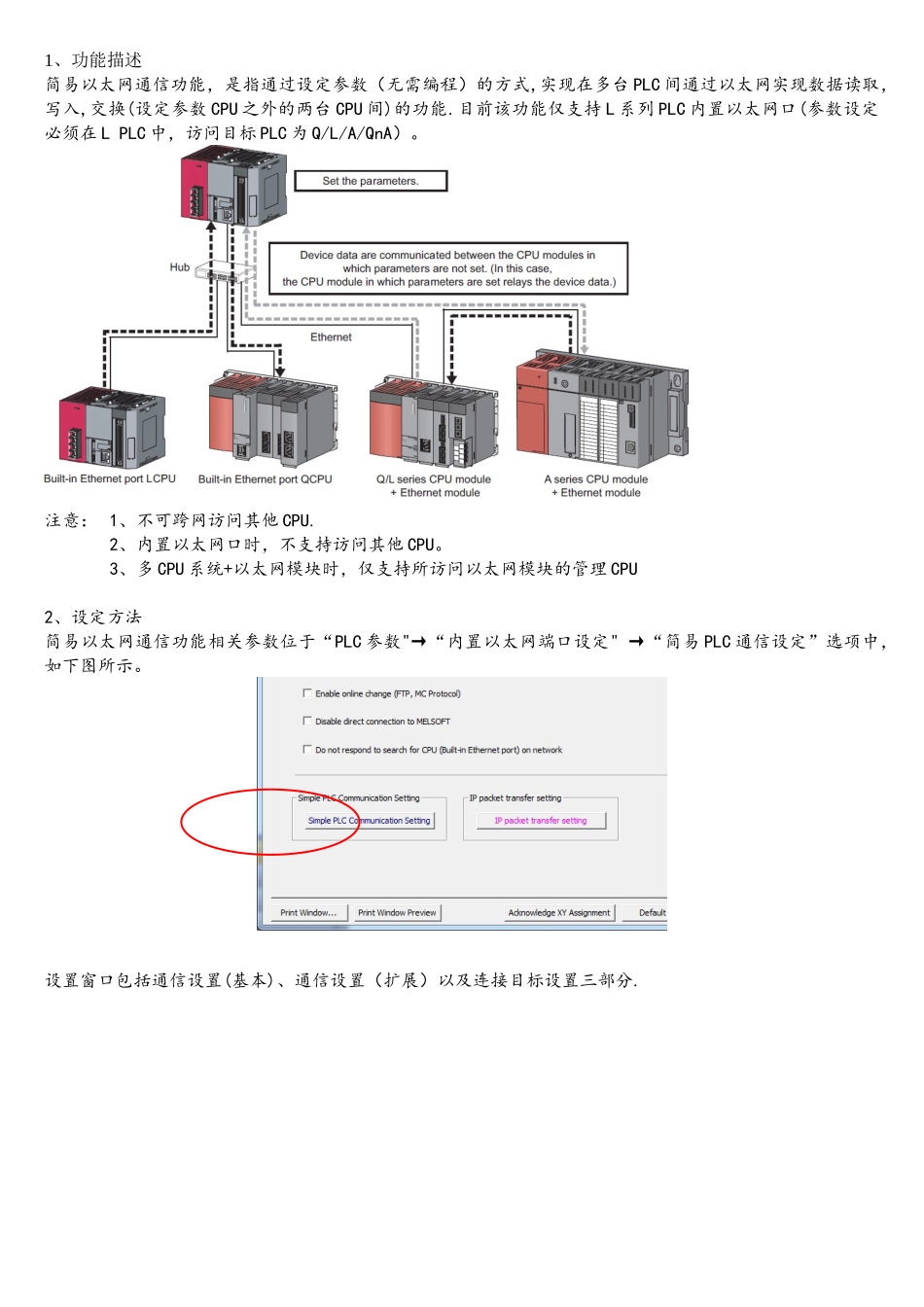

1、功能描述简易以太网通信功能，是指通过设定参数（无需编程）的方式,实现在多台 PLC 间通过以太网实现数据读取，写入,交换(设定参数 CPU 之外的两台 CPU 间)的功能.目前该功能仅支持 L 系列 PLC 内置以太网口(参数设定必须在 L PLC 中，访问目标 PLC 为 Q/L/A/QnA）。注意： 1、不可跨网访问其他 CPU.2、内置以太网口时，不支持访问其他 CPU。3、多 CPU 系统+以太网模块时，仅支持所访问以太网模块的管理 CPU2、设定方法简易以太网通信功能相关参数位于“PLC 参数"→“内置以太网端口设定" →“简易 PLC 通信设定”选项中，如下图所示。设置窗口包括通信设置(基本)、通信设置（扩展）以及连接目标设置三部分.a。 通信设置（基本)窗口设置画面如下图所示，该窗口主要设置 PLC 通信的通信方式、连接目标、读写软元件等参数，如下图所示。Communication Pattern：设定通信方式,读、写、传送。Execution Interval:设定通信触发方式，固定时间间隔/触发软元件。1、间隔时间设定范围为 10～65535ms.2、触发软元件为 X、M、B，上升沿触发.Destination：设定传送源及传送目标,详细设定在连接目标设置窗口中进行。Bit/Word Device:设定需要传送的位软原件及字软元件。1、最多 64 条设定，总通信数据量不超过 4K 字。2、 除 FX 系列 PLC 以外，每条设定可实现最大 512 字的通信量。3、对于 FX 系列 PLC，作为传送目标时，最大 74 字；作为传送源时最大 96 字。b。 通信设置(扩展)窗口设置画面如下图所示，该窗口主要设置简易通信功能的诊断信息、执行标志位、重试次数等信息，如下图所示。中断请求： 定时执行型通信的停止请求标志位,置位时将停止对应简易通信。执行状态位:对应简易通信执行时,该标志位置位。执行状态字:存储状态代码及错误代码状态代码:1H 准备中 2H 等待触发请求3H 通信执行中4H 通信停止中错误代码：请参考相关手册实际间隔:设定为定时执行型通信时,存储实际时间间隔。超时设定： 存储超时时间及超时次数设定值。c。 连接目标设置窗口设置画面如下图所示，该窗口主要设置通信 CPU 的 IP、端口号、远程访问密码、网络号、站号等网络通信相关参数。通信方式执行条件目标 PLC传送软元件中断请求执行状态位执行状态字超时时间 &重试次数实际间隔PLC 类型：选择进行简易通信的 PLC 类型.(Q/FX/QnA/A)IP 地址:设定 PLC/以太网接口模块的地址.网络号/站号：设定以太网...
