CP1W-CIF41欧姆龙以太网通信完美操作说明

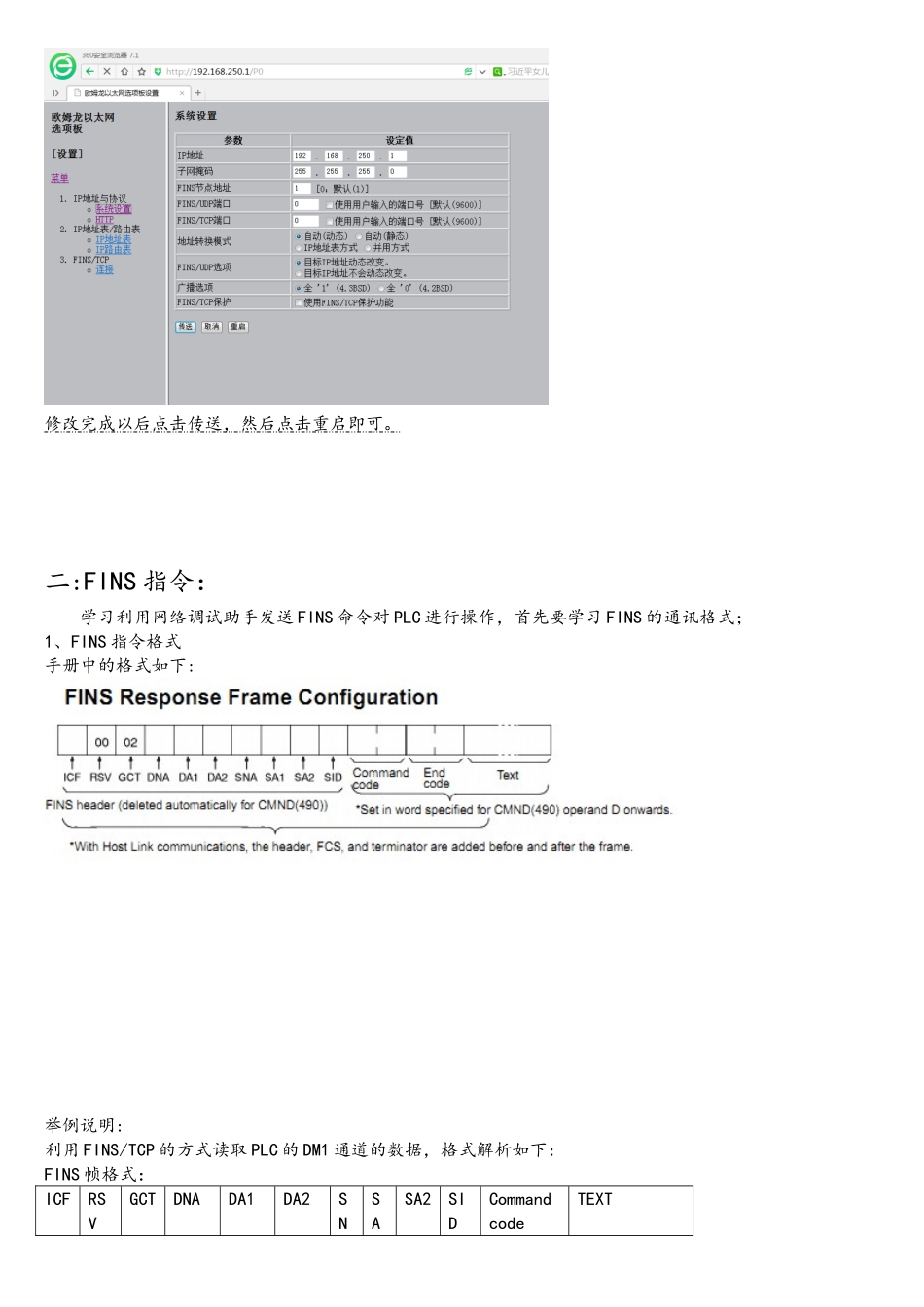

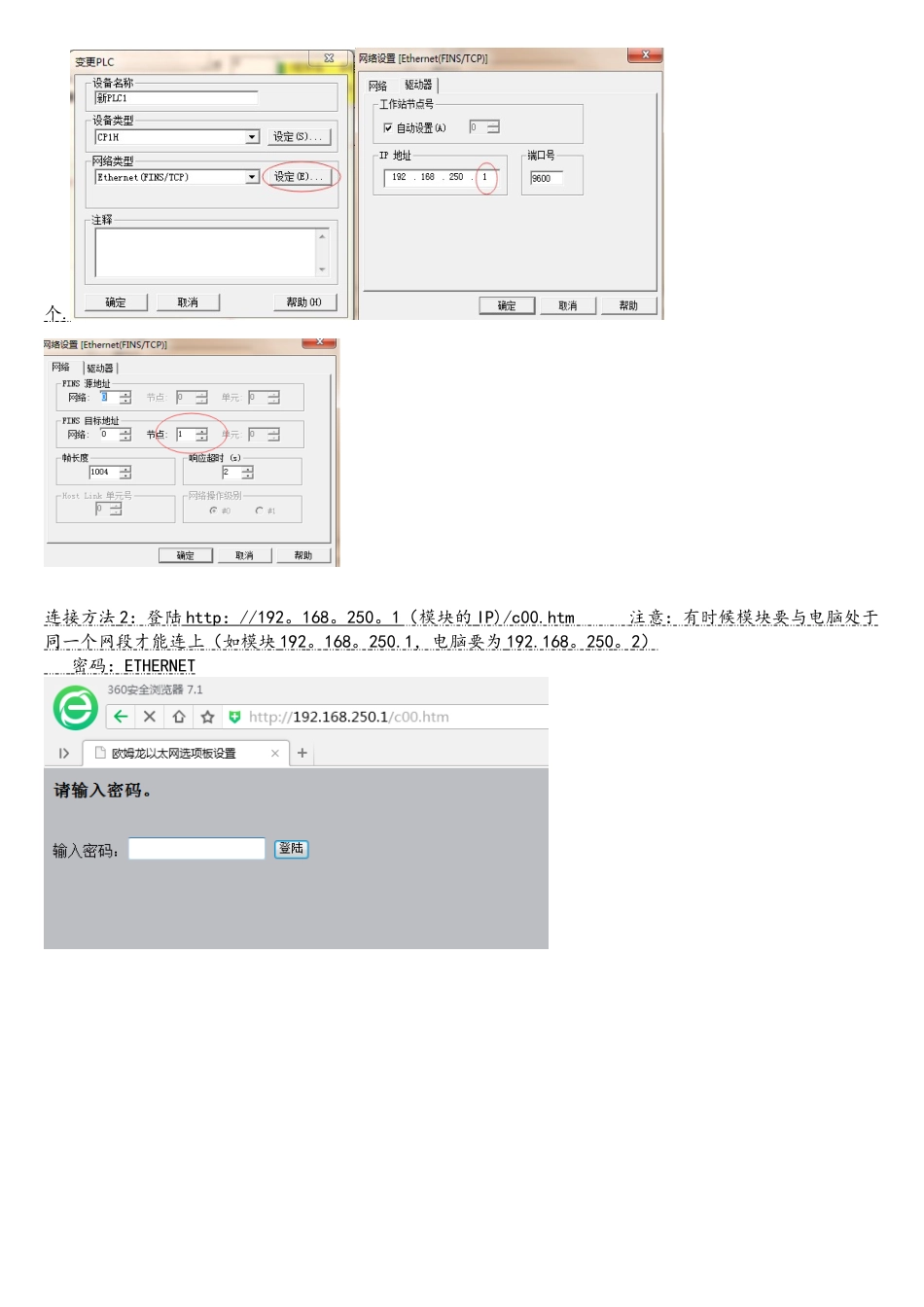

CP1W—CIF41 欧姆龙以太网通信-FINS ——陆 一：连接设置 节点号要正确要不 CP1W—CIF41 的 ERROR 灯闪（如 CP1W-CIF41 IP 为 192.168.250。1,节点号即为 1，与最后一段相同)。使用插槽 1 时 4 开关要置 ON，使用插槽 2 时 5 开关要置 ON，否则 ERROR 灯常亮。PLC 的串行选件端口插以太网模块时设置要改成 115200 7，2,E HOST LINK若是不知道模块的 IP, 可以从 PLC 内存查看： 新建一个 USB 连接 PLC 的工程— - 在线工作——查看存 IP 地址的数据寄存器 例如放在选件板 2 的位置，则 IP 地址在 D32300+155=D32455,D32456 两个地址查看；注意地址 D 后面不要带M.（右键点击空白栏，编辑即可输入并查看)连接方法 1 ：知道模块 IP 后。设置电脑 IP 与模块处于同一个网段即可。 FINS 节点号即为模块 IP 的最后一 个 . 连接方法 2 ：登陆 http ： //192 。 168 。 250 。 1 （模块的 IP)/c00.htm 注意：有时候模块要与电脑处于 同一个网段才能连上（如模块 192 。 168 。 250.1 ，电脑要为 192.168 。 250 。 2 ） 密码： ETHERNET 修改完成以后点击传送，然后点击重启即可。二:FINS 指令：学习利用网络调试助手发送 FINS 命令对 PLC 进行操作，首先要学习 FINS 的通讯格式；1、FINS 指令格式手册中的格式如下:举例说明:利用 FINS/TCP 的方式读取 PLC 的 DM1 通道的数据，格式解析如下:FINS 帧格式：ICFRSVGCTDNADA1DA2SNSASA2SIDCommandcodeTEXTA1固定00固定02目标网络号目标节点号目标单元号源网络号源节点号源单元号服务号,随便MRCSRC80000200010000C700000101820000000001MR、SR 参见 FINS 命令第 5 章；前面的 ICF、RSV 等为指定一些目标地址和源地址的网络号、节点号、单元号及其他固定的格式，后面关于 Command code 以及 TEXT 的内容,需要根据上位机实现什么的操作,填写不同的操作数据,就读取 DM1 通道的数据;DM 区的 Memory area code 为 82；读取存储区的 Command code 为 0101;下面利用网络调试助手进行测试：2、使用网络调试助手测试 FINS/TCP利用上位发送 FINS/TCP 的格式如下：ETN21 手册，编号 W421，P203。返回时为 C0 写 07 也可，但返回也是 0200 表示本地网络，否则需创建路由表00 表示本地网络，否则需创建路由表1)FINS 节点地址数据发送（客户端—〉服务器）命令发送：464...
