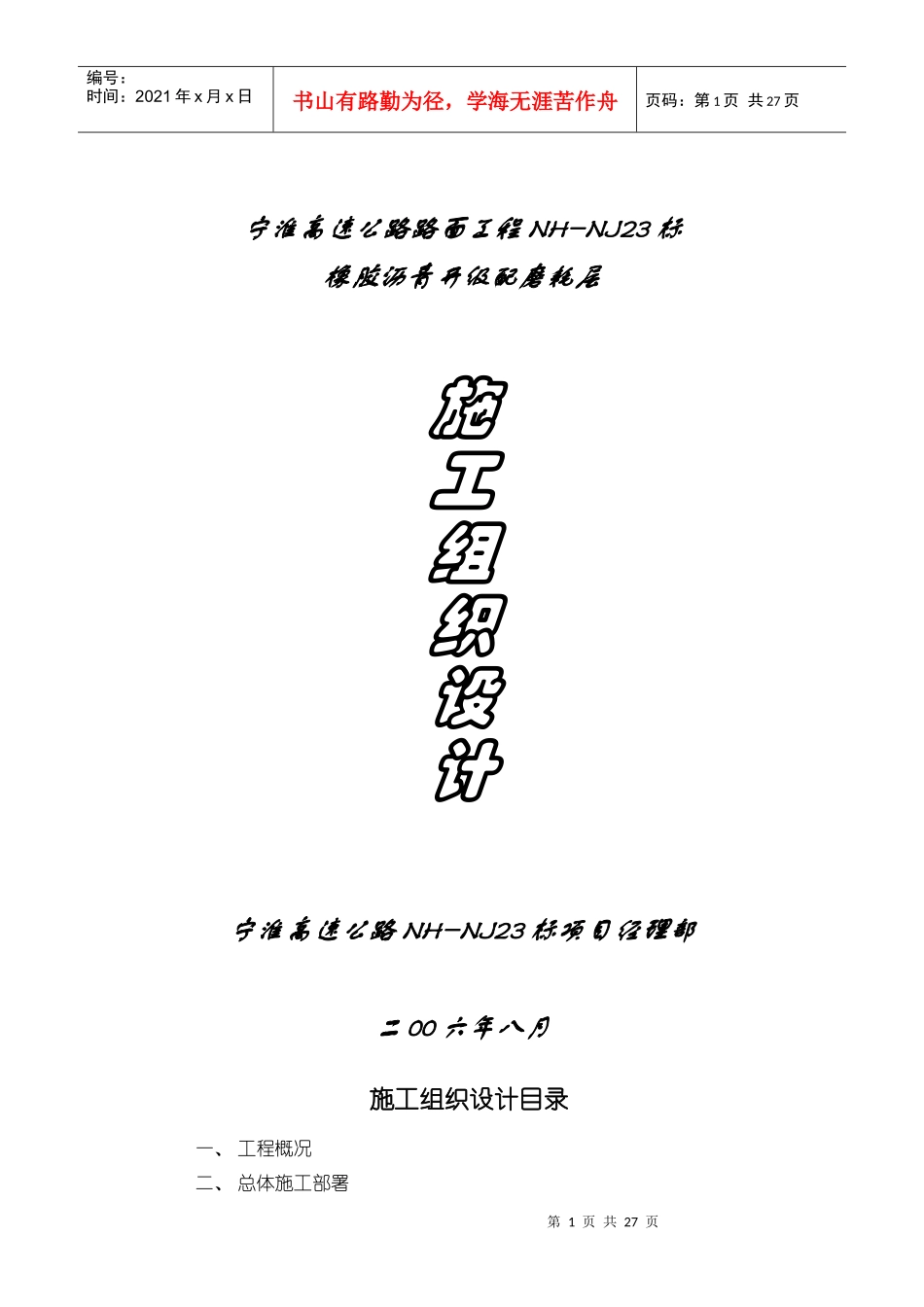

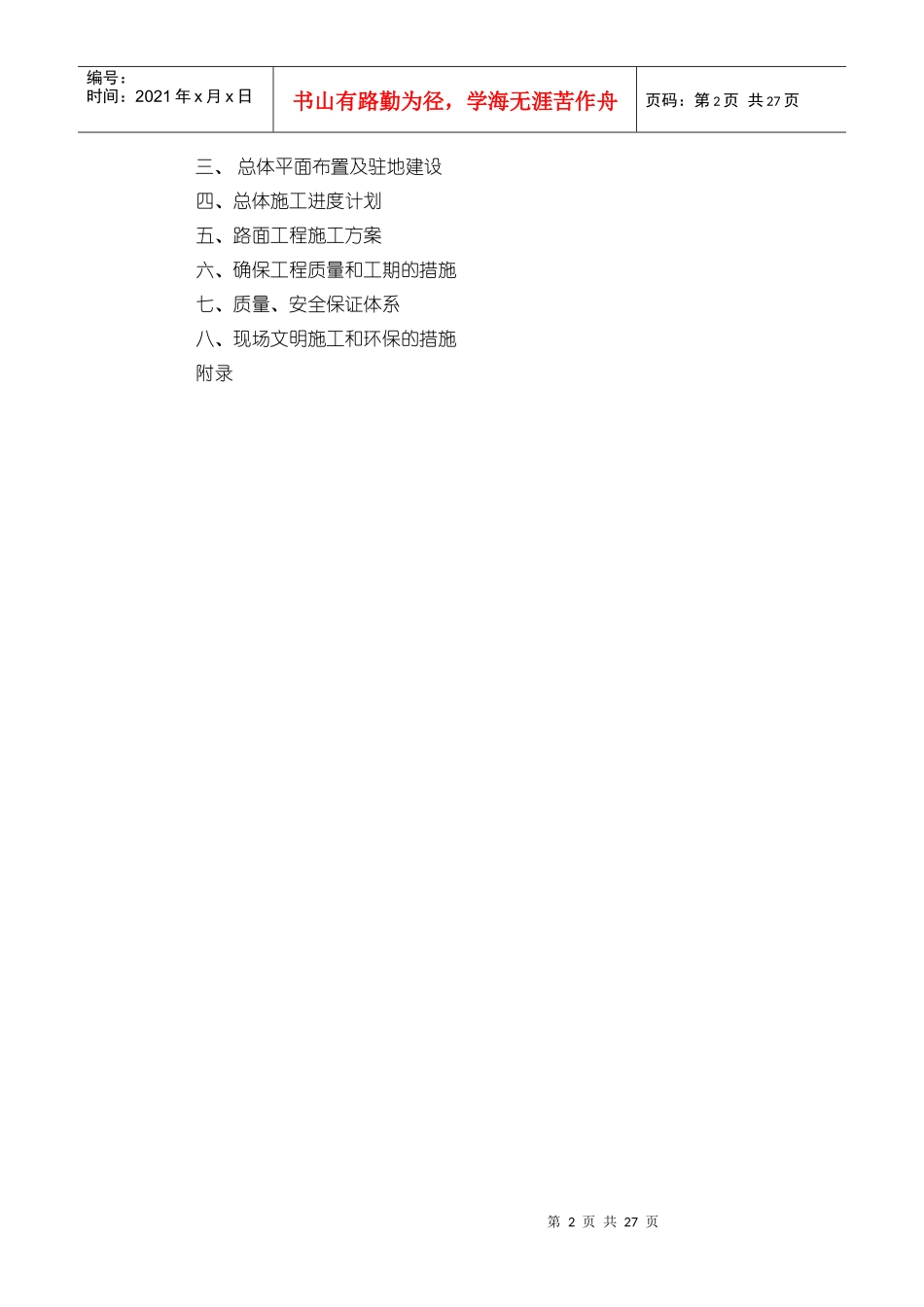

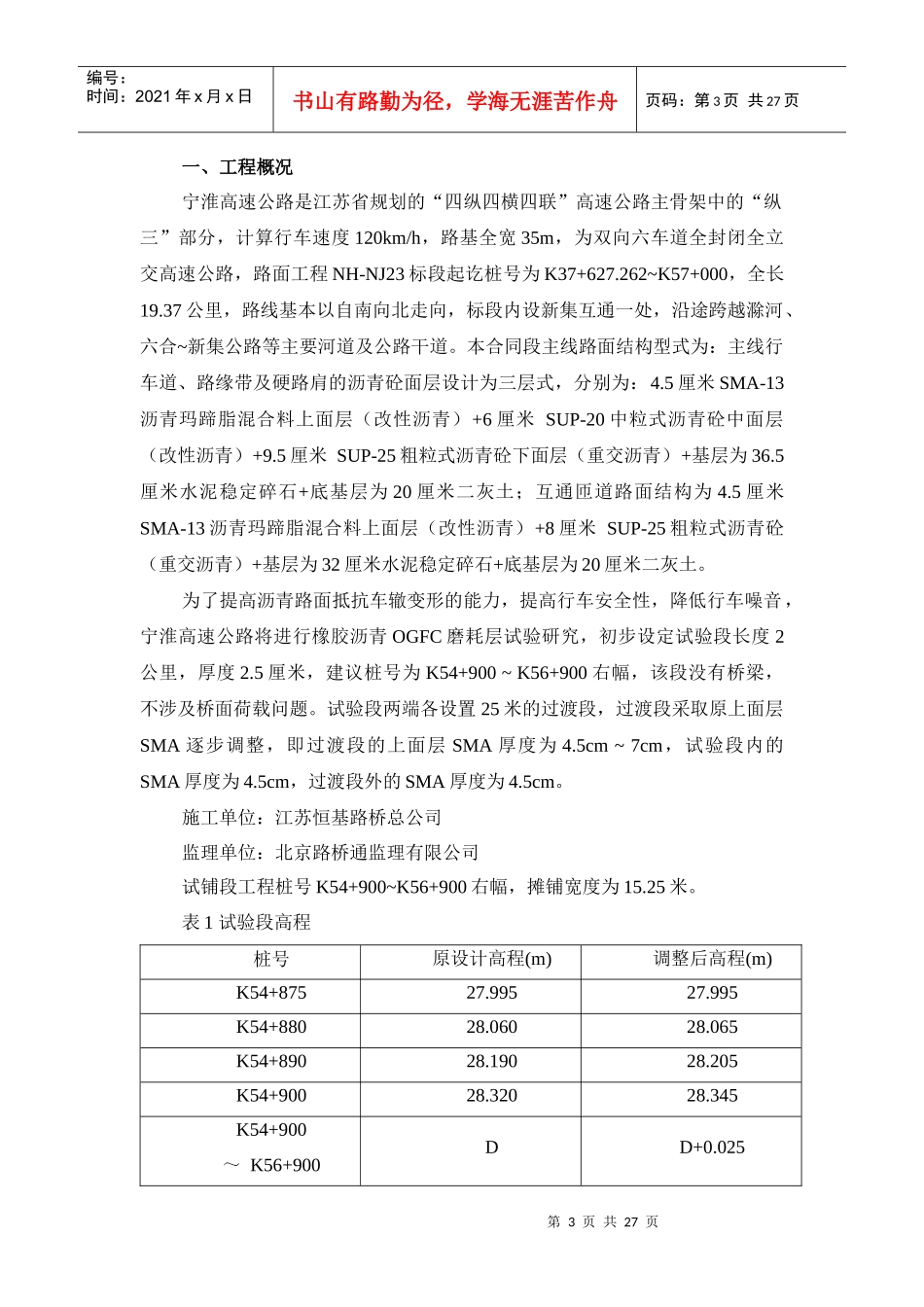

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页宁淮高速公路路面工程NH-NJ23标橡胶沥青开级配磨耗层施工组织设计宁淮高速公路NH-NJ23标项目经理部二00六年八月施工组织设计目录一、工程概况二、总体施工部署第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页三、总体平面布置及驻地建设四、总体施工进度计划五、路面工程施工方案六、确保工程质量和工期的措施七、质量、安全保证体系八、现场文明施工和环保的措施附录第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页一、工程概况宁淮高速公路是江苏省规划的“四纵四横四联”高速公路主骨架中的“纵三”部分，计算行车速度120km/h，路基全宽35m，为双向六车道全封闭全立交高速公路，路面工程NH-NJ23标段起讫桩号为K37+627.262~K57+000，全长19.37公里，路线基本以自南向北走向，标段内设新集互通一处，沿途跨越滁河、六合~新集公路等主要河道及公路干道。本合同段主线路面结构型式为：主线行车道、路缘带及硬路肩的沥青砼面层设计为三层式，分别为：4.5厘米SMA-13沥青玛蹄脂混合料上面层（改性沥青）+6厘米SUP-20中粒式沥青砼中面层（改性沥青）+9.5厘米SUP-25粗粒式沥青砼下面层（重交沥青）+基层为36.5厘米水泥稳定碎石+底基层为20厘米二灰土；互通匝道路面结构为4.5厘米SMA-13沥青玛蹄脂混合料上面层（改性沥青）+8厘米SUP-25粗粒式沥青砼（重交沥青）+基层为32厘米水泥稳定碎石+底基层为20厘米二灰土。为了提高沥青路面抵抗车辙变形的能力，提高行车安全性，降低行车噪音，宁淮高速公路将进行橡胶沥青OGFC磨耗层试验研究，初步设定试验段长度2公里，厚度2.5厘米，建议桩号为K54+900~K56+900右幅，该段没有桥梁，不涉及桥面荷载问题。试验段两端各设置25米的过渡段，过渡段采取原上面层SMA逐步调整，即过渡段的上面层SMA厚度为4.5cm~7cm，试验段内的SMA厚度为4.5cm，过渡段外的SMA厚度为4.5cm。施工单位：江苏恒基路桥总公司监理单位：北京路桥通监理有限公司试铺段工程桩号K54+900~K56+900右幅，摊铺宽度为15.25米。表1试验段高程桩号原设计高程(m)调整后高程(m)K54+87527.99527.995K54+88028.06028.065K54+89028.19028.205K54+90028.32028.345K54+900～K56+900DD+0.025第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页K56+90038.54038.565K56+91038.58538.600K56+92038.63038.635K56+92538.65238.652图1试验段路面结构图2.5cm橡胶沥青OGFC9.54.5cmSMA136cmSup209.5cmSup2536.5cm水泥稳定碎石20cm二灰土土基试验段新增工程量：新增OGFC磨耗层762.5立方米，新增过渡段SMA混合料9.5立方米。二、总体施工部署1、现场机构设置：现场设置项目经理部，由项目经理部负责对本工程进行进度质量的全面控制，项目经理部设置项目经理1人、项目副经理1人、项目总工1人，本着精干高效的原则设立工程技术科、质量检验科、测量组、中心试验室、安机材料科、合同财务科、综合办公室七大职能部门（详见附件）。项目经理部的职责就是精心组织，科学管理现场、全面履行合同，按合同工期高质量地完成本合同段施工任务。本工程拟设置一个大型沥青砼拌和场、二个水泥稳定碎石拌和场，成立一第5页共27页第4页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共27页个基层施工队、一个沥青施工队和一个零星工程施工队。三、总体平面布置及驻地建设平面布置详见“施工总平面布置图”，为展示现代文明施工风貌，本着整洁、美观的要求，驻地办公室、住房及生活区采用彩钢板等优质材料搭建，生活区、办公区、生产区分开，设置一定面积的庭院绿化及停车区，高度重视文明工地建设，展示当代工地风貌。料场隔墙采用红砖砌筑，各料仓分开设置，确保不串料，并设置明显的标识标牌。同时细集料应做好覆盖措施，以防止被雨淋受潮，影响混合料的均匀性。宁淮高速线路公主淮安机修仓库地磅便道排水沟便道255m323m244m安化沥小操锅地磅橡胶沥青生产设...
