建筑结构专业审图要点VIP免费

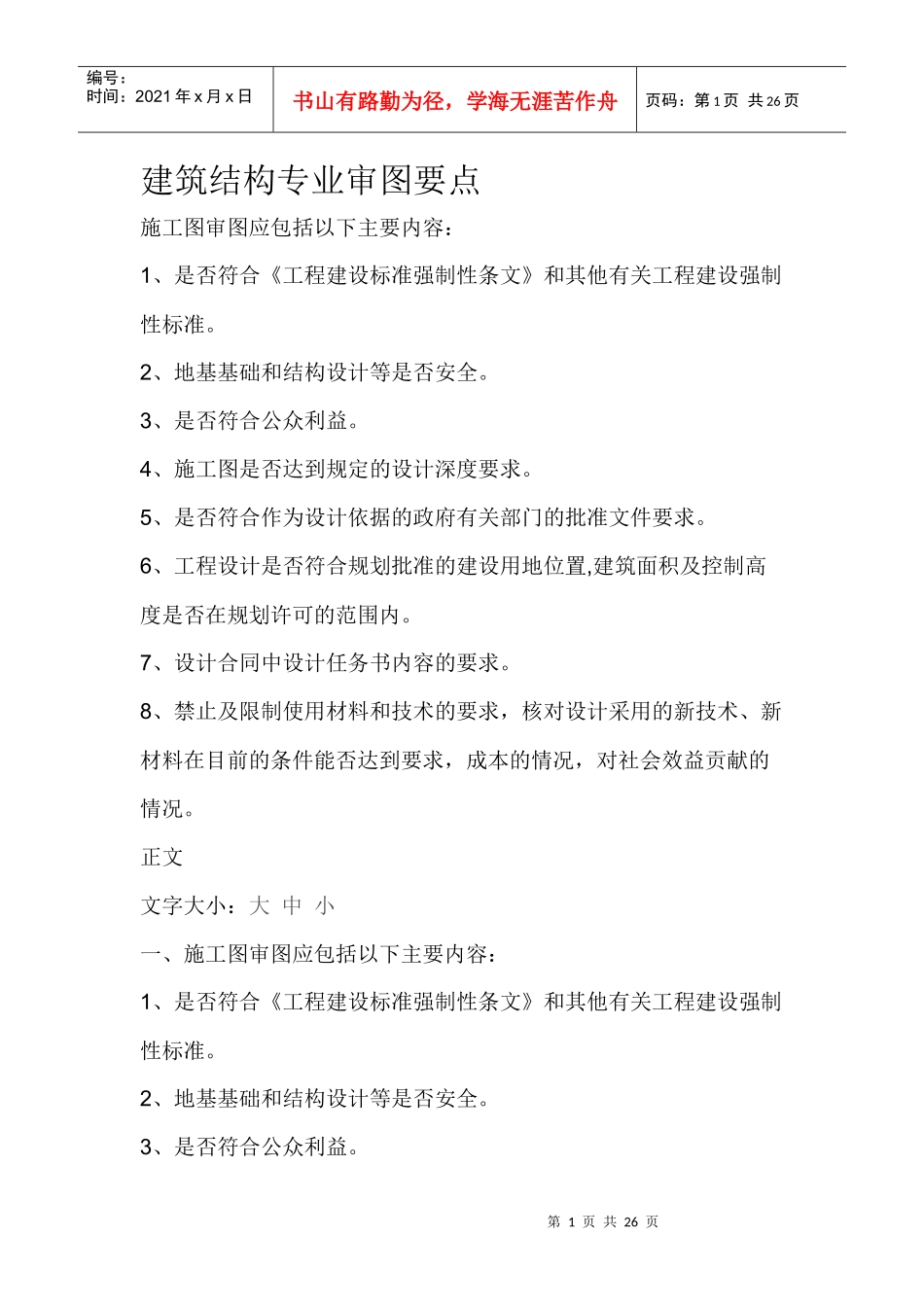

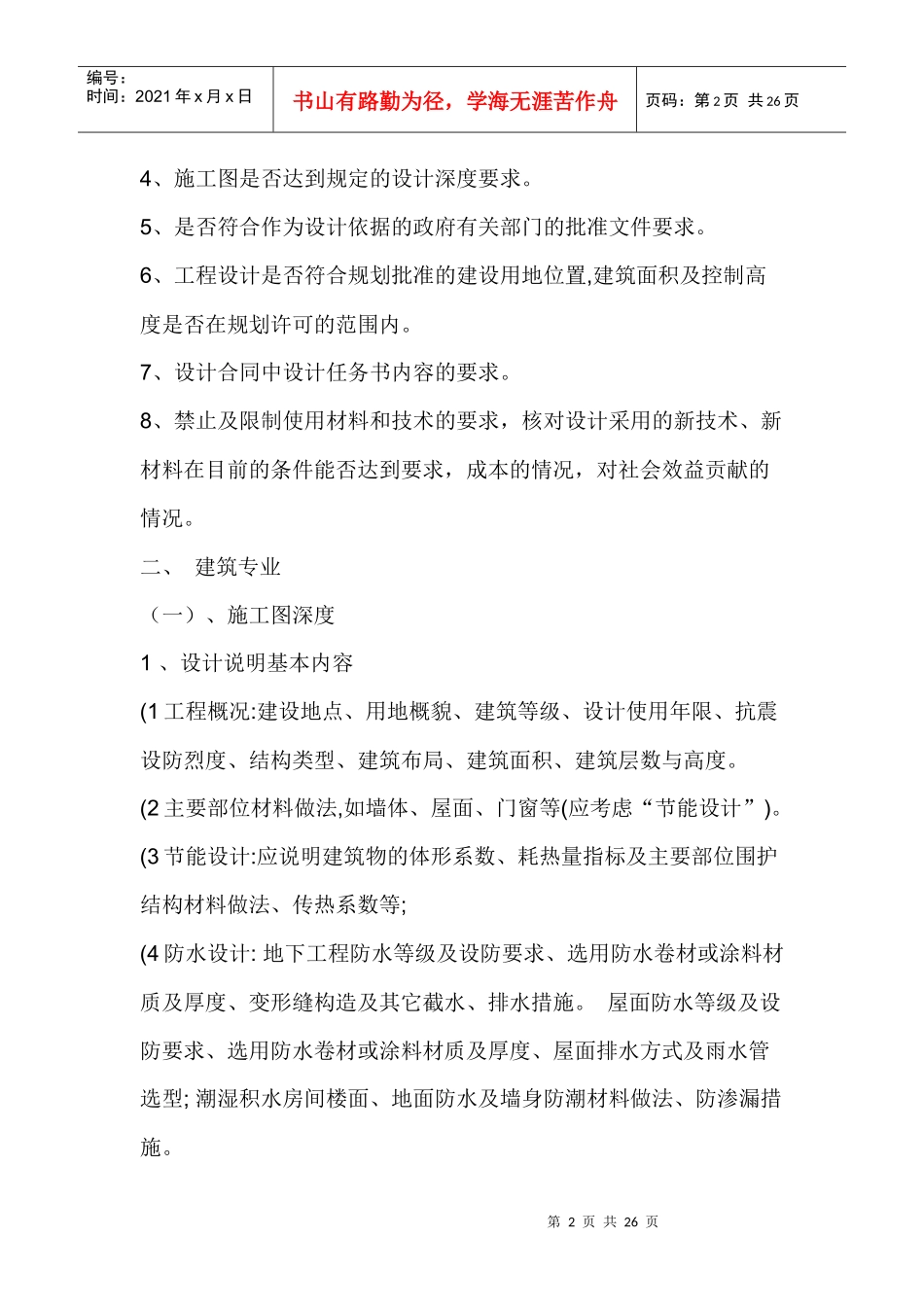

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页建筑结构专业审图要点施工图审图应包括以下主要内容：1、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。2、地基基础和结构设计等是否安全。3、是否符合公众利益。4、施工图是否达到规定的设计深度要求。5、是否符合作为设计依据的政府有关部门的批准文件要求。6、工程设计是否符合规划批准的建设用地位置,建筑面积及控制高度是否在规划许可的范围内。7、设计合同中设计任务书内容的要求。8、禁止及限制使用材料和技术的要求，核对设计采用的新技术、新材料在目前的条件能否达到要求，成本的情况，对社会效益贡献的情况。正文文字大小：大中小一、施工图审图应包括以下主要内容：1、是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。2、地基基础和结构设计等是否安全。3、是否符合公众利益。第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页4、施工图是否达到规定的设计深度要求。5、是否符合作为设计依据的政府有关部门的批准文件要求。6、工程设计是否符合规划批准的建设用地位置,建筑面积及控制高度是否在规划许可的范围内。7、设计合同中设计任务书内容的要求。8、禁止及限制使用材料和技术的要求，核对设计采用的新技术、新材料在目前的条件能否达到要求，成本的情况，对社会效益贡献的情况。二、建筑专业（一）、施工图深度1、设计说明基本内容(1工程概况:建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。(2主要部位材料做法,如墙体、屋面、门窗等(应考虑“节能设计”)。(3节能设计:应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等;(4防水设计:地下工程防水等级及设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排水方式及雨水管选型;潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页(5)建筑防火:防火分区及安全疏散；消防设施及措施:如墙体、金属承重构件、幕墙、管并、防火门、防火眷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。(6)人防工程:人防丁程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置。(7)室内外装修做法。(8)需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求,如电梯、自动扶梯、幕墙、天窗等。(9)其它需特殊说明的情况,如安全防护、环保措施等。2、图纸基本要求：按照图纸目录核实施工图是否齐全。(1)总平面图:a、标示建设用地范围、道路及建筑红线位置、用地及四邻有关地形、地物。周边市政道路的控制标高;小区周边与市政道路间的标高关系。放线依据在总图中已明确，总图与单体建筑施工图的定位是否矛盾。总图标高中的单体首层标高和单体建筑图的首层标高是否一致。确认总图中单体建筑的轴线关系和单体建筑本身的轴线关系是否对应。b、明确新建工程(包括隐蔽工程)的位置及室内外设计标高、场地道路、广场、停车位布置及地面雨水排除方向。(2)平、立、剖面图纸完整、表达准确。其中屋顶平面应包含下述内容:屋面检修口、管沟、设备基座及变形缝构造;屋面排水设计、落水口构造及雨水管选型等。第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页(3)关键部位的节点、大样不能遗漏,如楼梯、电梯、汽车坡道、墙身、门窗等。图中楼梯、上人屋面、中庭回廊、低窗等安全防护设施应交待清楚。按照设计说明及节点、大样图核实构造做法是否合理，是否便于施工。(4)筑物中留待专业设计完善的变配电室、锅炉间、热交换间、中水处理间及餐饮厨房等,应提供合理组织流程的条件和必要的铺助设施。（5）在总图中找到车库入口的轴线定位，在单体图中进行复核，确认轴线有无因为镜像而...
