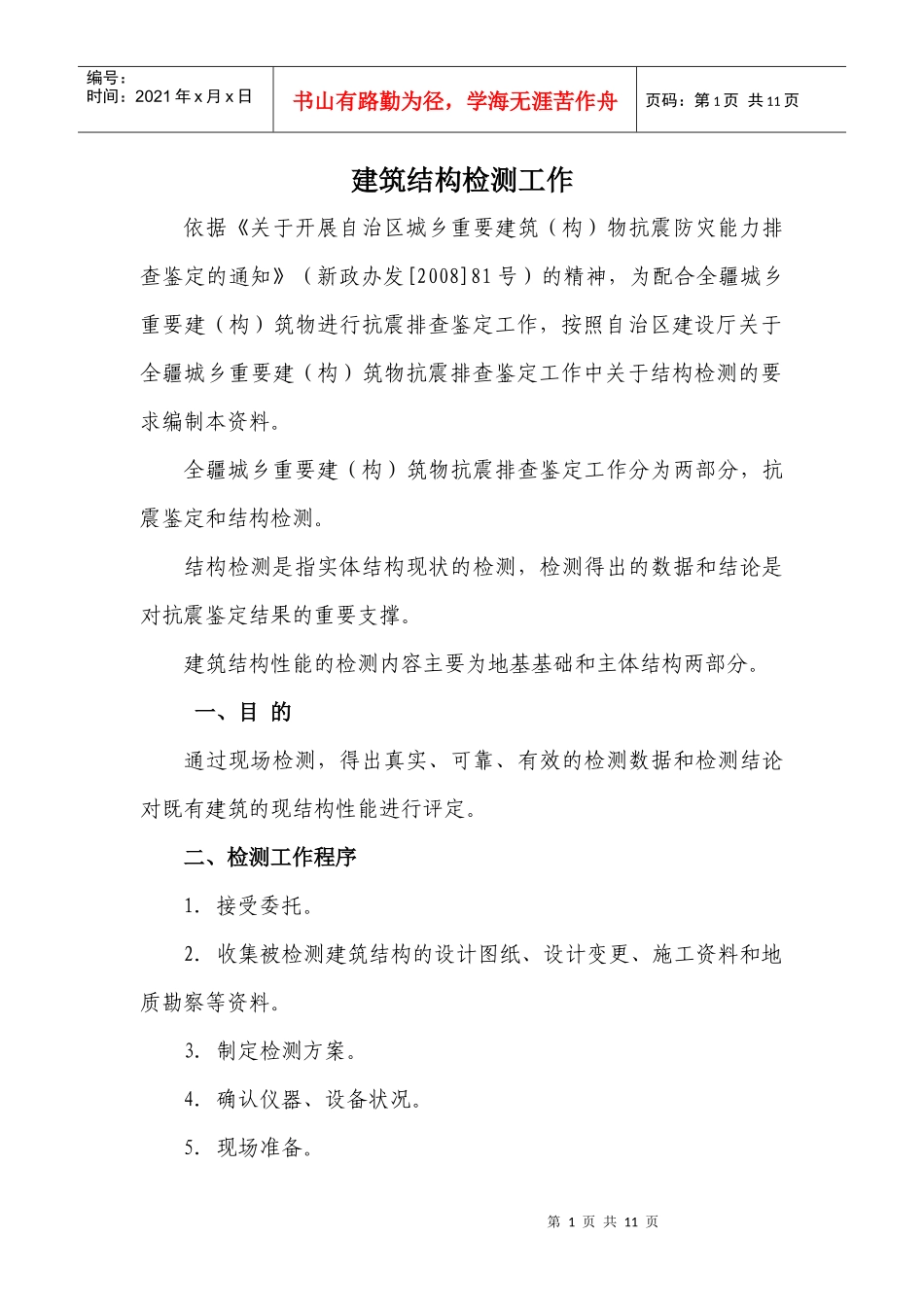

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页建筑结构检测工作依据《关于开展自治区城乡重要建筑（构）物抗震防灾能力排查鉴定的通知》（新政办发[2008]81号）的精神，为配合全疆城乡重要建（构）筑物进行抗震排查鉴定工作，按照自治区建设厅关于全疆城乡重要建（构）筑物抗震排查鉴定工作中关于结构检测的要求编制本资料。全疆城乡重要建（构）筑物抗震排查鉴定工作分为两部分，抗震鉴定和结构检测。结构检测是指实体结构现状的检测，检测得出的数据和结论是对抗震鉴定结果的重要支撑。建筑结构性能的检测内容主要为地基基础和主体结构两部分。一、目的通过现场检测，得出真实、可靠、有效的检测数据和检测结论对既有建筑的现结构性能进行评定。二、检测工作程序1．接受委托。2．收集被检测建筑结构的设计图纸、设计变更、施工资料和地质勘察等资料。3．制定检测方案。4．确认仪器、设备状况。5．现场准备。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页6．现场检测。7．计算分析和结果评价。8．出具检测报告。三、检测依据1．《建筑结构检测技术标准》GB／T50034-20042．《民用建筑可靠性鉴定标准》GB50292-19993．《建筑工程施工质量验收统一标准》GB50300-20014．《建筑地基基础工程施工质量验收规范》GB50202-20025．《混凝土结构工程施工质量及验收规程》GB50204-20026．《砌体工程施工质量验收规程》GB50203-20027．《木结构工程施工质量验收规程》GB50203-20028．《砌体工程现场检测技术标准》GB／T50315-20009．《回弹法检测混凝土抗压强度技术规程》JGJ／T23-200110．《超声回弹综合法检测混凝土抗压强度技术规程》CECS02:8811．《超声法检测混凝土缺陷》CECS21:200012．工程设计文件四、现场检测仪器设备第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页五、现场检测工作内容1．地基基础1）了解基槽或基坑开挖后的验收情况。检验方法：查阅地质勘察资料及验槽记录。2）检查地基土质是否与设计相符。检验方法：开挖至基础底面，观察地基土质。检查数量：条形基础，外承重墙基础（不同截面尺寸）开挖两处，内承重墙基础开挖一处或现场检测条件；独立柱基础，在角柱和中柱各挖一处或现场检测条件。3）检查地基变形情况。序号仪器设备检测项目1经纬仪轴线位置偏移、垂直度2水平仪标高3皮尺、钢卷尺截面尺寸、轴线位置4混凝土回弹仪混凝土抗压强度5砂浆回弹仪砂浆强度6普通砖回弹仪普通砖强度7碳化深度测量仪混凝土碳化深度8钢筋扫描仪混凝土保护层厚度、钢筋位置9钢筋锈蚀仪钢筋锈蚀10非金属超声检测仪混凝土强度、混凝土裂缝深度、混凝土内部缺陷第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页检验方法：观察建筑物是否有沉降裂缝、变形或位移。检查数量：对上部结构全数检查。4）检查基础的截面尺寸是否符合设计及相关施工验收规范的规定。检验方法：量测，并核查相关的施工资料。检查数量：在开挖处检查。5）检查基础材料强度是否符合设计及相关施工验收规范的规定。检验方法：混凝土基础，回弹检测混凝土抗压强度，并核查相关的试件强度报告资料；浆砌基础，可观察石材是否有风化剥落、裂缝现象及砌筑砂浆强度是否疏松粉化，并核查相关的试件强度报告资料。检查数量：在开挖处检查。6）检查基础现状。检验方法：混凝土基础，观察是否有露筋、蜂窝、孔洞、夹渣、裂缝等外观质量缺陷；浆砌基础，观察砌体的组砌方法，灰缝厚度、砌筑砂浆饱满度，是否有裂缝现象。检查数量：在开挖处检查。2．主体结构1）混凝土结构原材料性能的检查。检验方法：查阅施工技术资料（水泥、钢筋、混凝土等试验资料）。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页2）混凝土强度是否达到设计要求。检验方法：可采用回弹法或超声回弹综合法分别检测剪力墙、柱、梁、板混凝土强度，并核查相关的试件强度报告资料。检查数量：应按《建筑结构...
