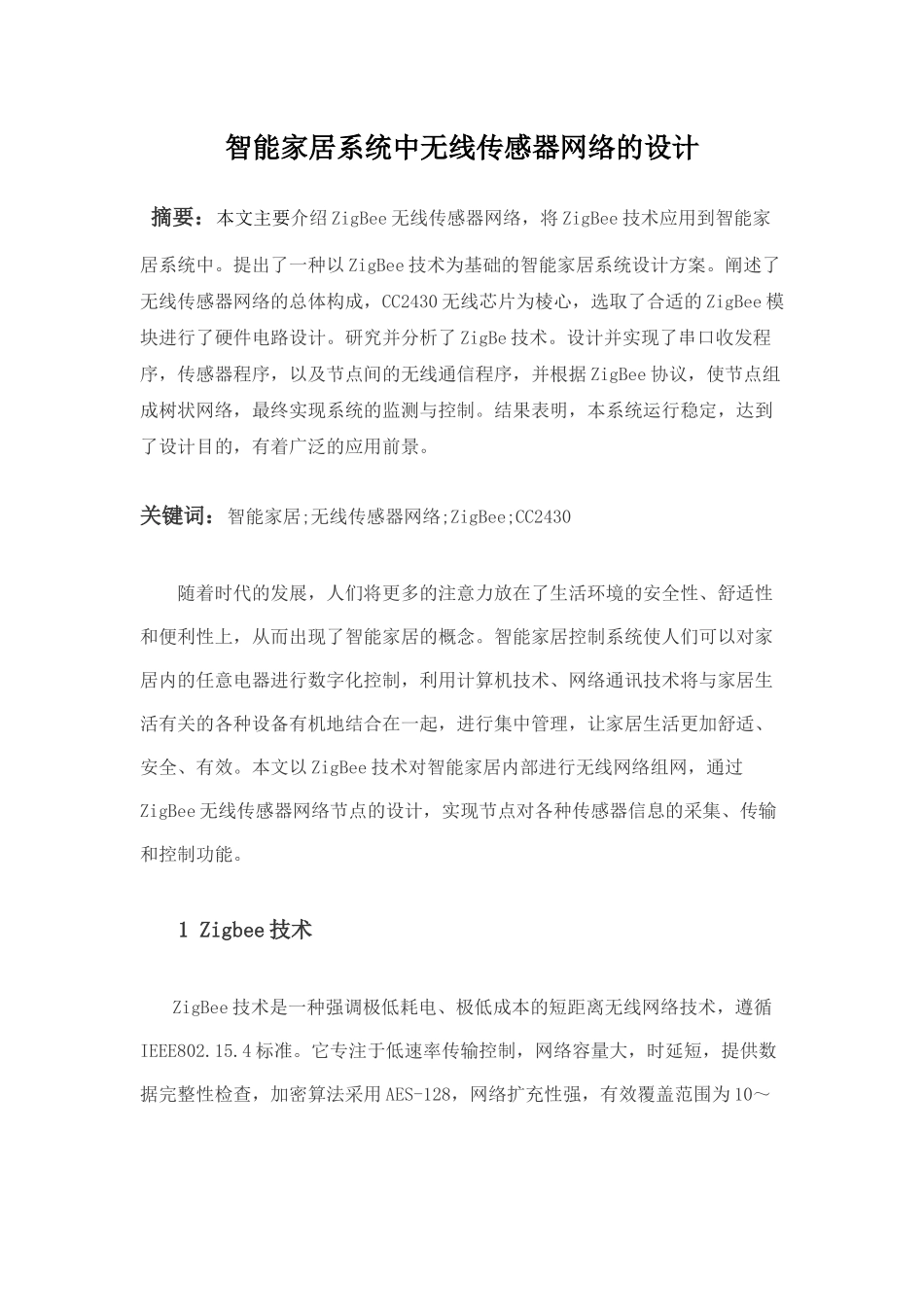

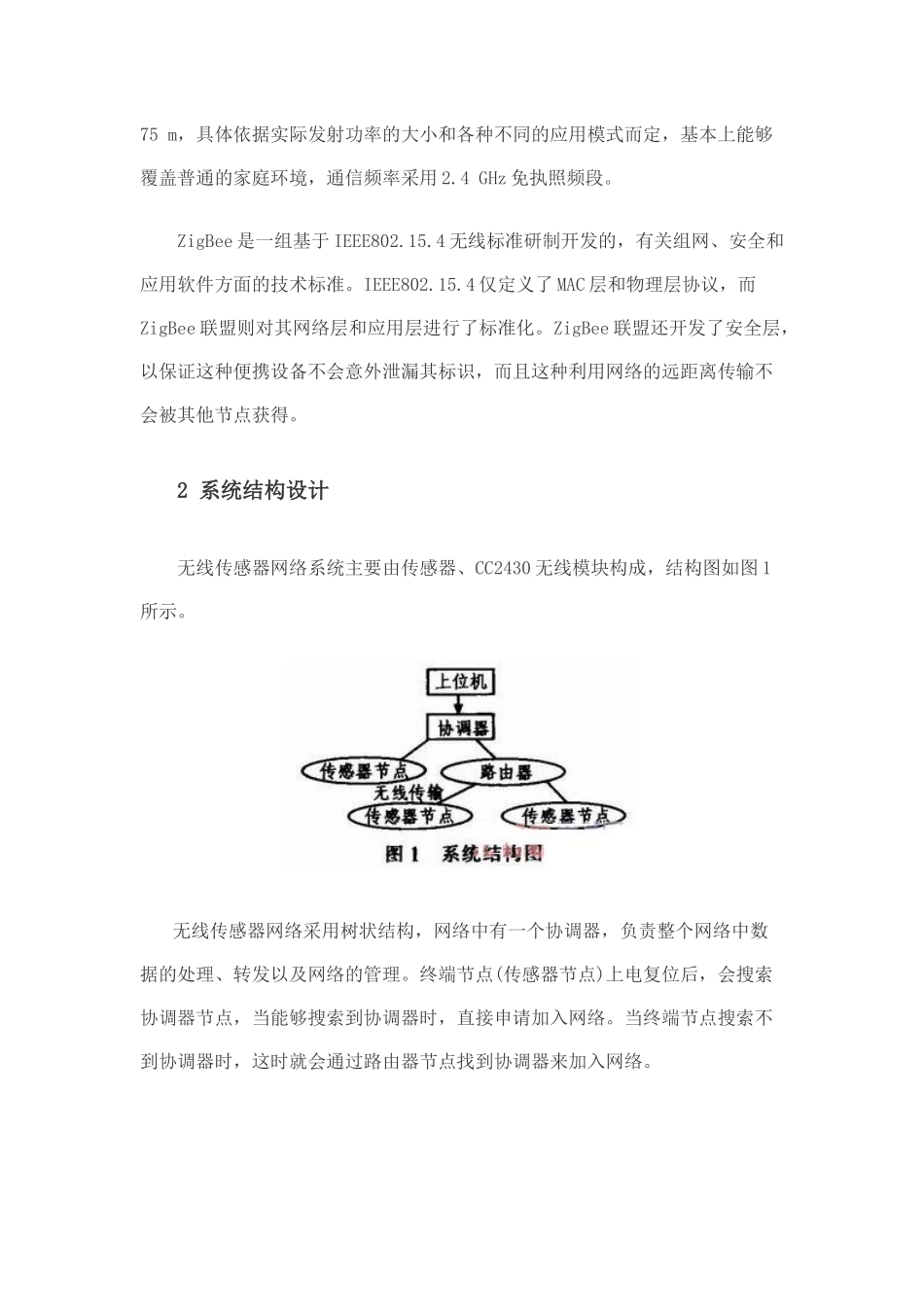

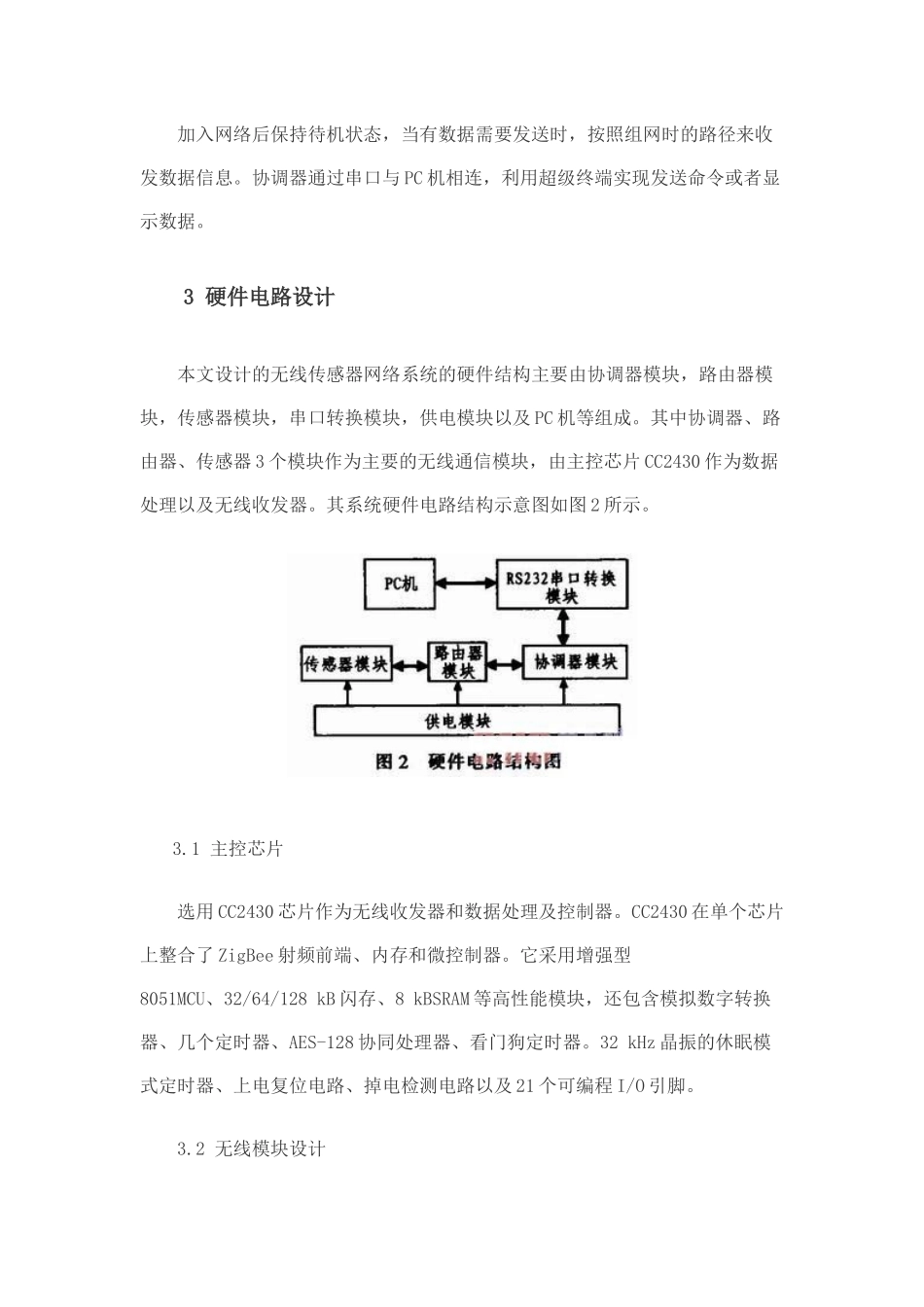

智能家居系统中无线传感器网络的设计摘要：本文主要介绍ZigBee无线传感器网络，将ZigBee技术应用到智能家居系统中。提出了一种以ZigBee技术为基础的智能家居系统设计方案。阐述了无线传感器网络的总体构成，CC2430无线芯片为棱心，选取了合适的ZigBee模块进行了硬件电路设计。研究并分析了ZigBe技术。设计并实现了串口收发程序，传感器程序，以及节点间的无线通信程序，并根据ZigBee协议，使节点组成树状网络，最终实现系统的监测与控制。结果表明，本系统运行稳定，达到了设计目的，有着广泛的应用前景。关键词：智能家居;无线传感器网络;ZigBee;CC2430随着时代的发展，人们将更多的注意力放在了生活环境的安全性、舒适性和便利性上，从而出现了智能家居的概念。智能家居控制系统使人们可以对家居内的任意电器进行数字化控制，利用计算机技术、网络通讯技术将与家居生活有关的各种设备有机地结合在一起，进行集中管理，让家居生活更加舒适、安全、有效。本文以ZigBee技术对智能家居内部进行无线网络组网，通过ZigBee无线传感器网络节点的设计，实现节点对各种传感器信息的采集、传输和控制功能。1Zigbee技术ZigBee技术是一种强调极低耗电、极低成本的短距离无线网络技术，遵循IEEE802.15.4标准。它专注于低速率传输控制，网络容量大，时延短，提供数据完整性检查，加密算法采用AES-128，网络扩充性强，有效覆盖范围为10～75m，具体依据实际发射功率的大小和各种不同的应用模式而定，基本上能够覆盖普通的家庭环境，通信频率采用2.4GHz免执照频段。ZigBee是一组基于IEEE802.15.4无线标准研制开发的，有关组网、安全和应用软件方面的技术标准。IEEE802.15.4仅定义了MAC层和物理层协议，而ZigBee联盟则对其网络层和应用层进行了标准化。ZigBee联盟还开发了安全层，以保证这种便携设备不会意外泄漏其标识，而且这种利用网络的远距离传输不会被其他节点获得。2系统结构设计无线传感器网络系统主要由传感器、CC2430无线模块构成，结构图如图1所示。无线传感器网络采用树状结构，网络中有一个协调器，负责整个网络中数据的处理、转发以及网络的管理。终端节点(传感器节点)上电复位后，会搜索协调器节点，当能够搜索到协调器时，直接申请加入网络。当终端节点搜索不到协调器时，这时就会通过路由器节点找到协调器来加入网络。加入网络后保持待机状态，当有数据需要发送时，按照组网时的路径来收发数据信息。协调器通过串口与PC机相连，利用超级终端实现发送命令或者显示数据。3硬件电路设计本文设计的无线传感器网络系统的硬件结构主要由协调器模块，路由器模块，传感器模块，串口转换模块，供电模块以及PC机等组成。其中协调器、路由器、传感器3个模块作为主要的无线通信模块，由主控芯片CC2430作为数据处理以及无线收发器。其系统硬件电路结构示意图如图2所示。3.1主控芯片选用CC2430芯片作为无线收发器和数据处理及控制器。CC2430在单个芯片上整合了ZigBee射频前端、内存和微控制器。它采用增强型8051MCU、32/64/128kB闪存、8kBSRAM等高性能模块，还包含模拟数字转换器、几个定时器、AES-128协同处理器、看门狗定时器。32kHz晶振的休眠模式定时器、上电复位电路、掉电检测电路以及21个可编程I/O引脚。3.2无线模块设计1)协调器模块协调器节点由电压转换模块、按键模块、LCD模块、LED指示灯、时钟、处理器CC2430、天线等部分组成。CC2430的工作电压为3～3.3V，所以要用电压转换模块把电压从5V降低到3.3V左右;LED指示灯用来显示协调器节点网络状态信息(如是否组网成功);LCD模块是用户和传感器网络的交互界面，用来显示功最长能菜单，用户通过按键来选择功能菜单。其电路图如图3所示。2)传感器模块与路由器模块传感器模块亦即是终端节点模块，由传感器、处理器CC2430、天线、LED指示灯、时钟等部分组成。LED指示灯由P1.0、P1.1口控制。传感器模块就是在协调器模块的基础上去掉了LCD，而加入了传感器。传感器选用了DHT11温湿度传感器，与P0.0口相连，来负责数据采集。路由器模块与传感器模块的硬件电路相同，只是在编程实现功能上有所不同。4无线网络系统软件设计在ZigBee网络中，只有那些可...
