数据流图的构成与绘制步骤VIP免费

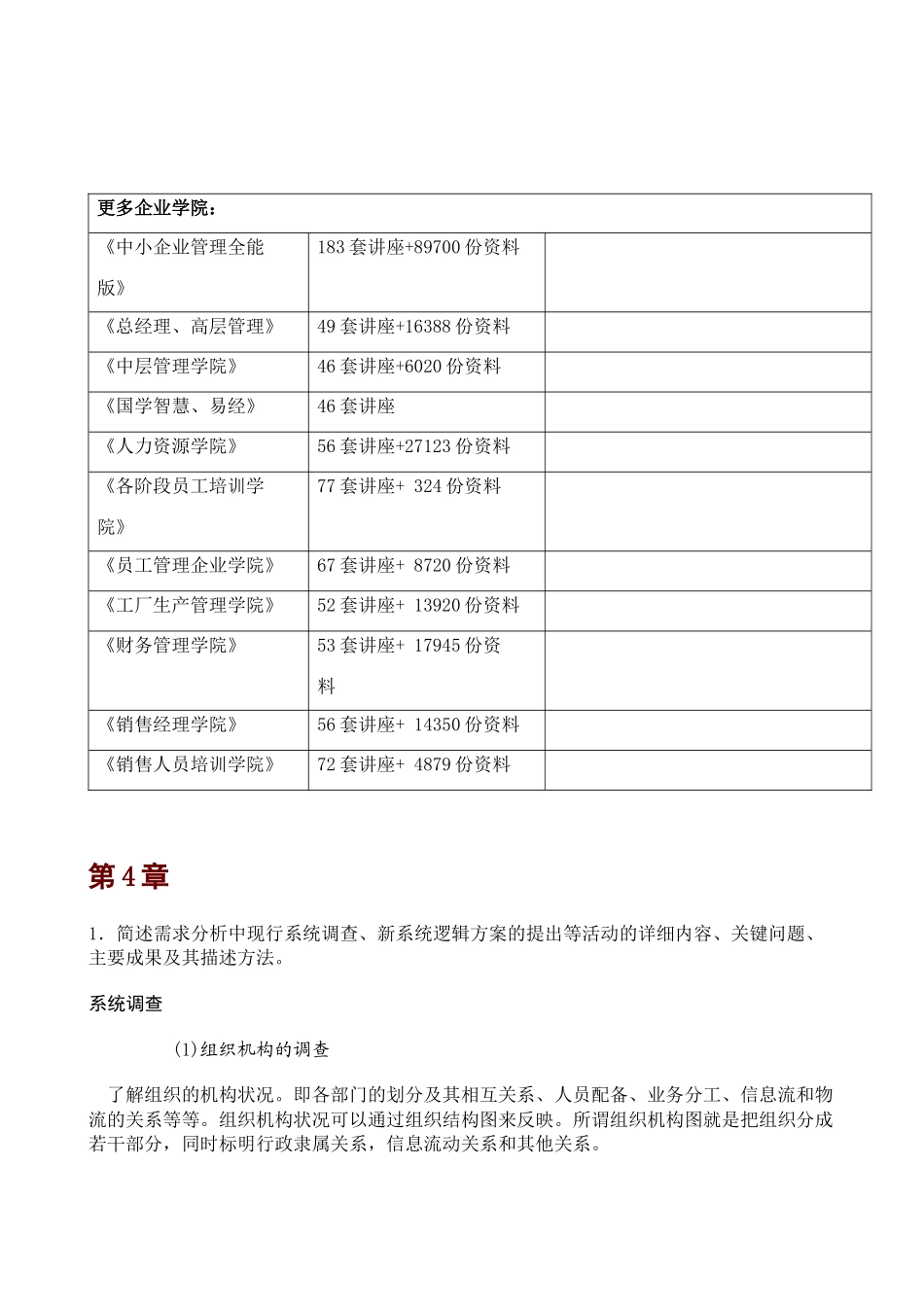

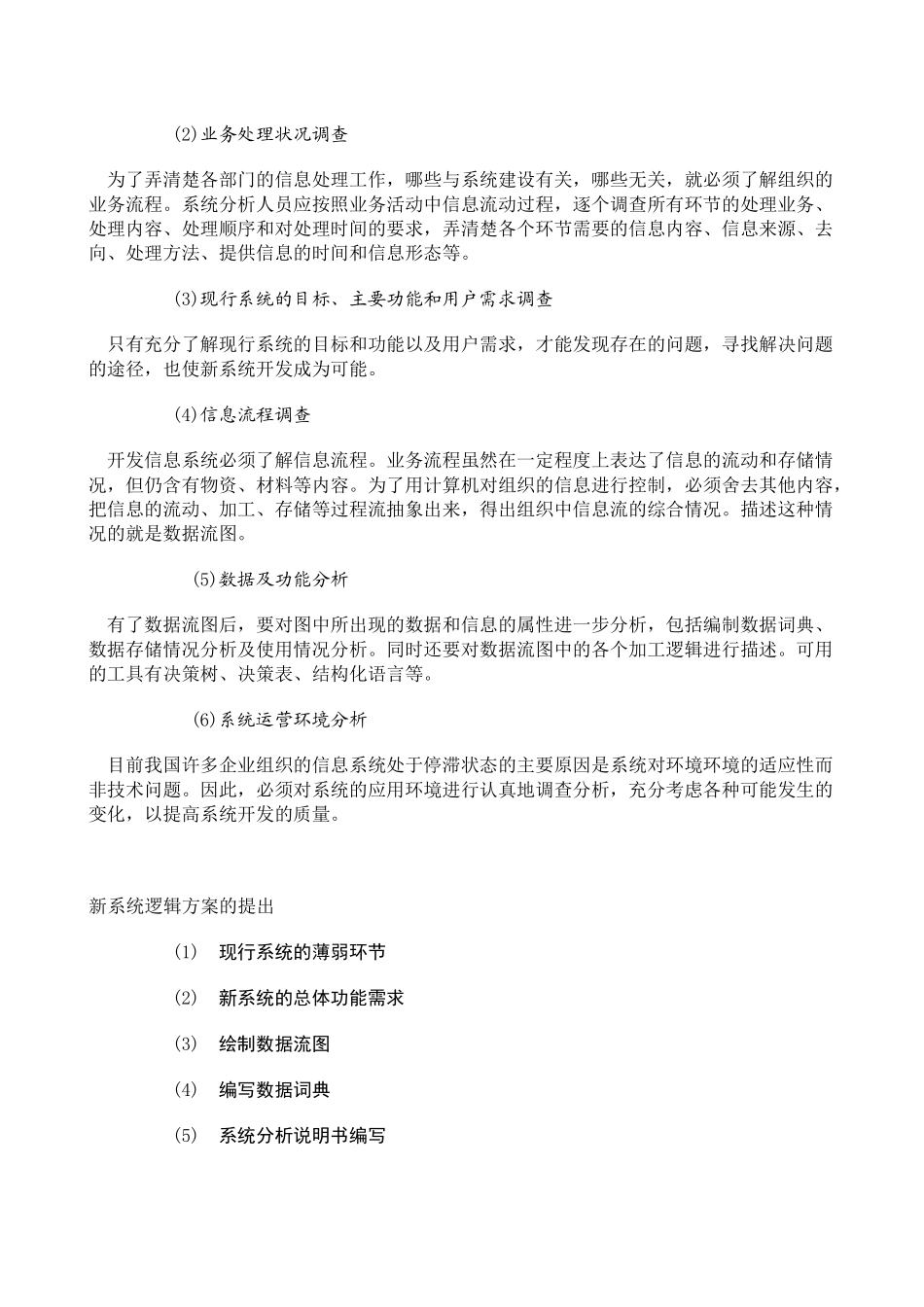

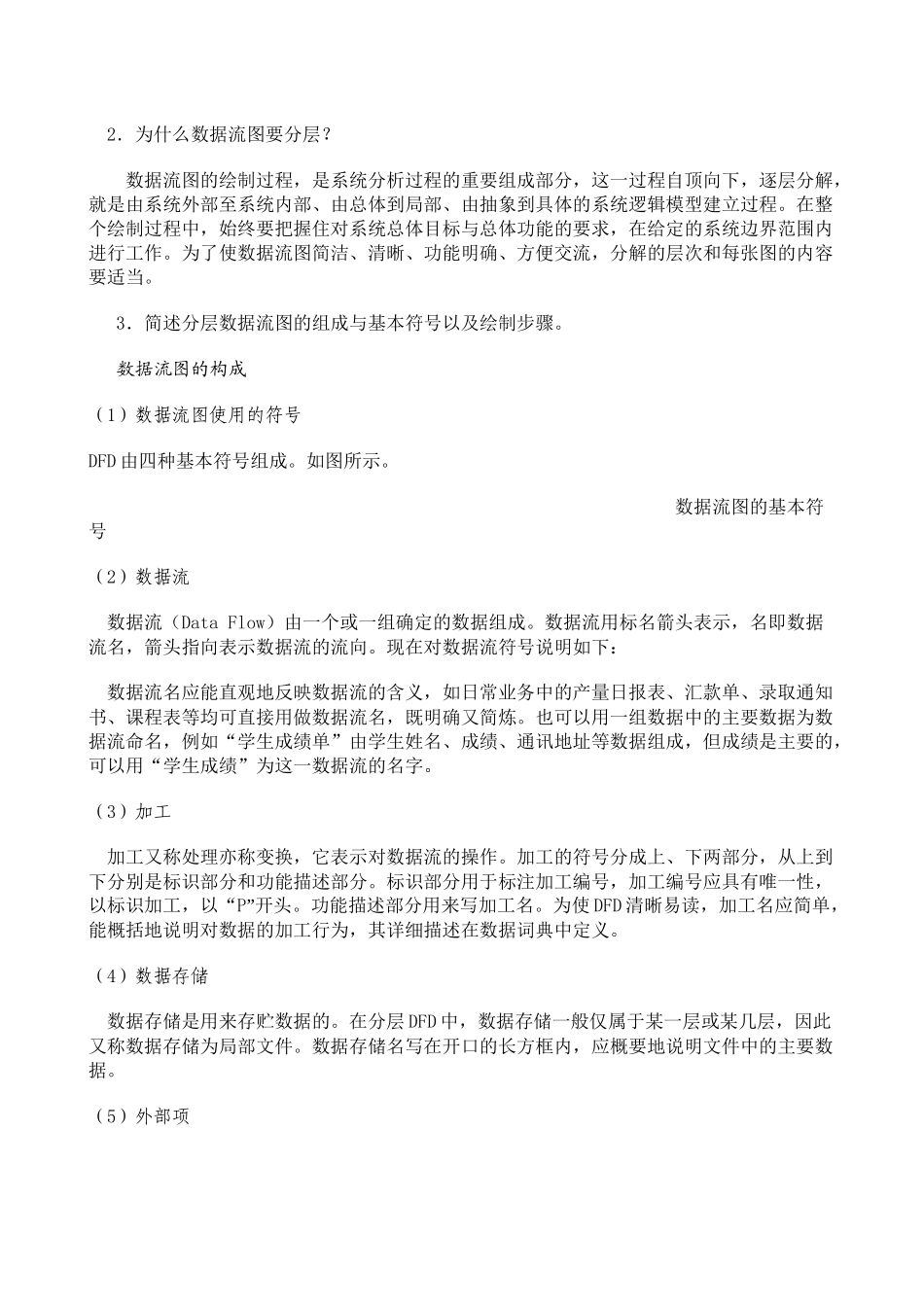

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第4章1．简述需求分析中现行系统调查、新系统逻辑方案的提出等活动的详细内容、关键问题、主要成果及其描述方法。系统调查(1)组织机构的调查了解组织的机构状况。即各部门的划分及其相互关系、人员配备、业务分工、信息流和物流的关系等等。组织机构状况可以通过组织结构图来反映。所谓组织机构图就是把组织分成若干部分，同时标明行政隶属关系，信息流动关系和其他关系。(2)业务处理状况调查为了弄清楚各部门的信息处理工作，哪些与系统建设有关，哪些无关，就必须了解组织的业务流程。系统分析人员应按照业务活动中信息流动过程，逐个调查所有环节的处理业务、处理内容、处理顺序和对处理时间的要求，弄清楚各个环节需要的信息内容、信息来源、去向、处理方法、提供信息的时间和信息形态等。(3)现行系统的目标、主要功能和用户需求调查只有充分了解现行系统的目标和功能以及用户需求，才能发现存在的问题，寻找解决问题的途径，也使新系统开发成为可能。(4)信息流程调查开发信息系统必须了解信息流程。业务流程虽然在一定程度上表达了信息的流动和存储情况，但仍含有物资、材料等内容。为了用计算机对组织的信息进行控制，必须舍去其他内容，把信息的流动、加工、存储等过程流抽象出来，得出组织中信息流的综合情况。描述这种情况的就是数据流图。(5)数据及功能分析有了数据流图后，要对图中所出现的数据和信息的属性进一步分析，包括编制数据词典、数据存储情况分析及使用情况分析。同时还要对数据流图中的各个加工逻辑进行描述。可用的工具有决策树、决策表、结构化语言等。(6)系统运营环境分析目前我国许多企业组织的信息系统处于停滞状态的主要原因是系统对环境环境的适应性而非技术问题。因此，必须对系统的应用环境进行认真地调查分析，充分考虑各种可能发生的变化，以提高系统开发的质量。新系统逻辑方案的提出(1)现行系统的薄弱环节(2)新系统的总体功能需求(3)绘制数据流图(4)编写数据词典(5)系统分析说明书编写2．为什么数据流图要分层？数据流图的绘制过程，是系统分析过程的重要组成部分，这一过程自顶向下，逐层分解，就是由系统外部至系统内部、由总体到局部、由抽象到具体的系统逻辑模型建立过程。在整个绘制过程中，始终要把握住对系统总体目标与总体功能的要求，在给定的系统边界范围内进行工作。为了使数据流图简洁、清晰、功能明确、方便交流，分解的层次和每张图的内容要适当。3．简述分层数据流图的组成与基本符号以及绘制步骤。数据流图的构成（1）数据流图使用的符号DFD由四种基本符号组成。如图所示。数据流图的基本符号（2）数据流数据流（DataFlow）由一个或一组确定的数据组成。数据流用标名箭头表示，名即数据流名，箭头指向表示数据流的流向。现在对数据流符号说明如下：数据流名应能直观地反映数据流的含义，如日常业务中的产量日报表、汇款单、录取通知书、课程表等均可直接用做数据流名，既明确又简炼。也可以用一组数据中的主要数据为数据流命名，例如“学生成绩单”由学生姓名、成绩、通讯地址等数据组成，但成绩是主要的，可以用“学生成绩”为这一数据流的名字。（3）加工加工又称处理亦称变换，它表示对数据流的操作。加工的符号分成上、下两部分，从上到下分别是标识部分和功能描述部分。标识部分用于标注加工编号，加工编号应具有唯一性，以标识加工，以“P”开头。功能描述部分用来写加工名。为使DFD清晰易读，加工名应简单，能概括地说明对数据的加工行为，其详细描述在数据词典中定义。（4）数据存储数据存储是用来存贮数据的。在分层DFD中，数据存储一般仅属于某一层或某几层，...
