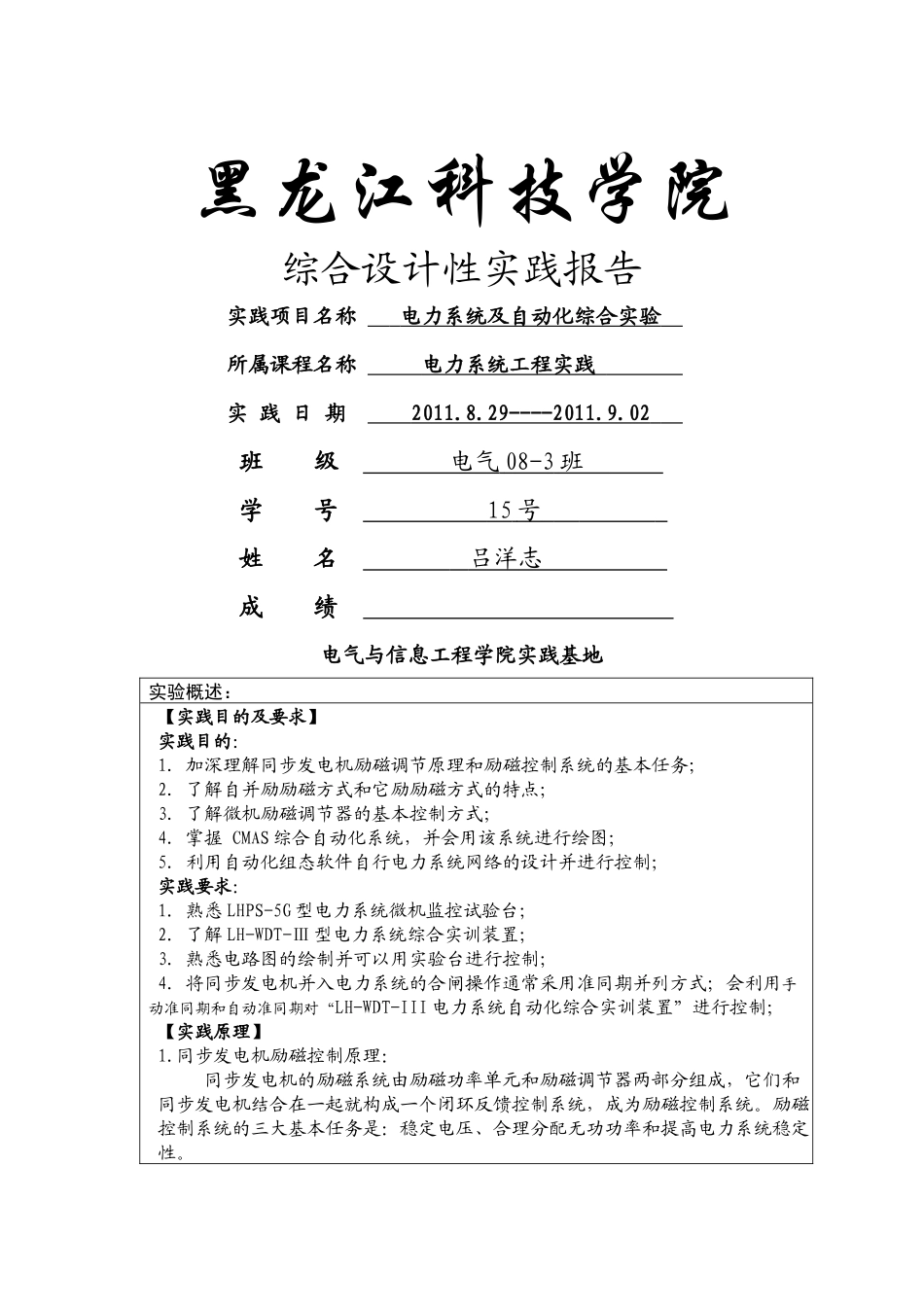

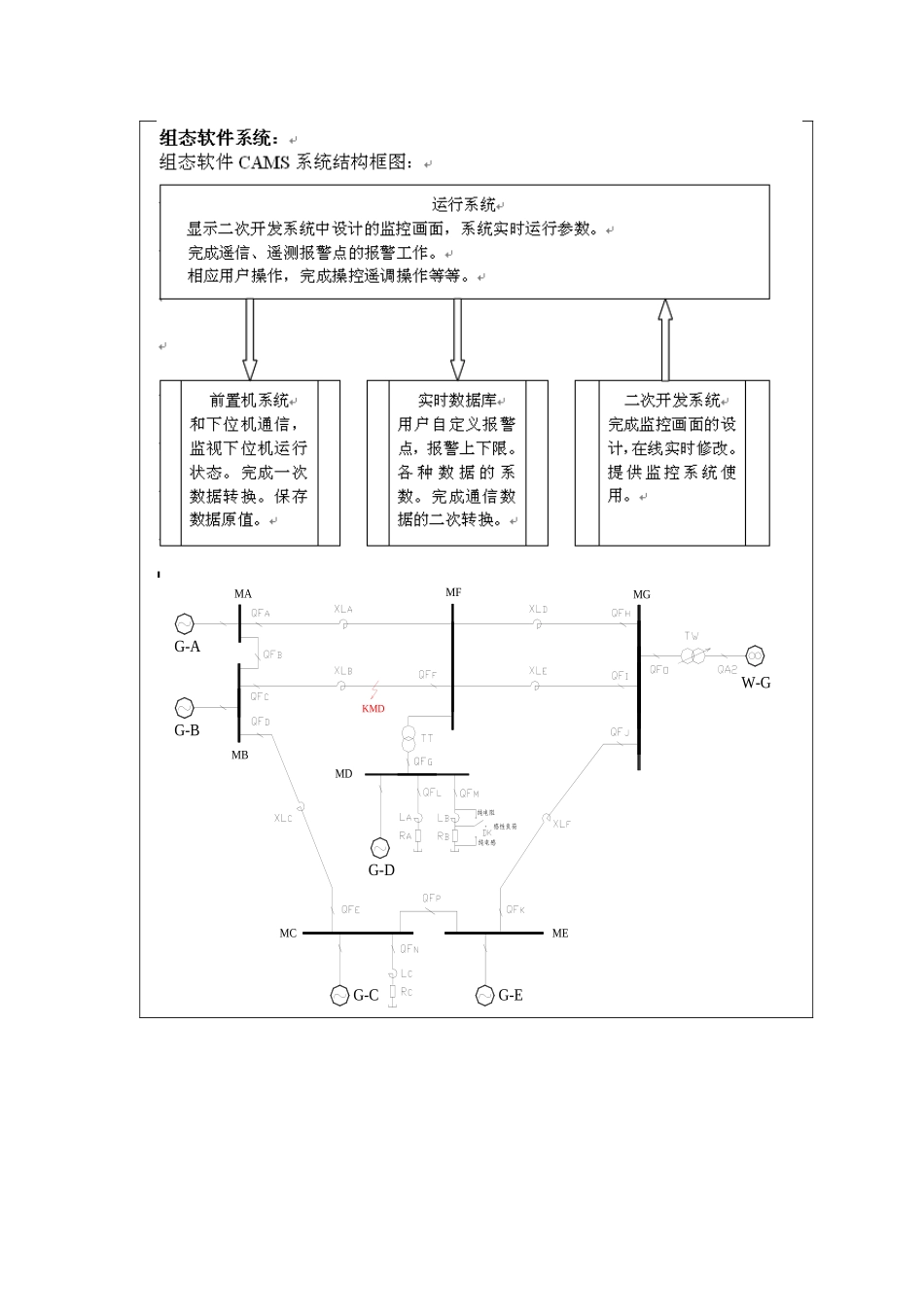

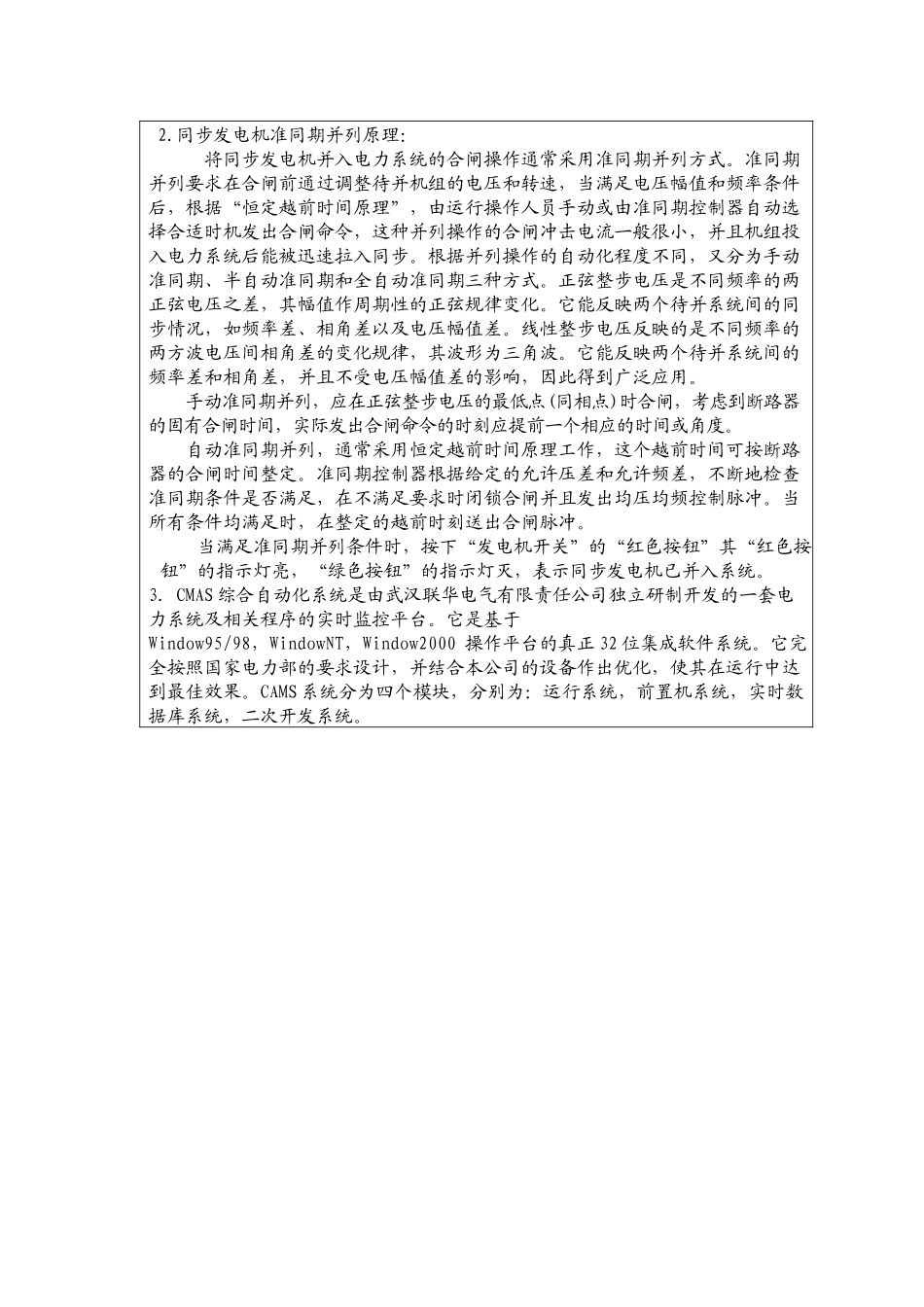

黑龙江科技学院综合设计性实践报告实践项目名称电力系统及自动化综合实验所属课程名称电力系统工程实践实践日期2011.8.29----2011.9.02班级电气08-3班学号15号姓名吕洋志成绩电气与信息工程学院实践基地实验概述：【实践目的及要求】实践目的：1.加深理解同步发电机励磁调节原理和励磁控制系统的基本任务；2.了解自并励励磁方式和它励励磁方式的特点；3.了解微机励磁调节器的基本控制方式；4.掌握CMAS综合自动化系统，并会用该系统进行绘图；5.利用自动化组态软件自行电力系统网络的设计并进行控制；实践要求：1.熟悉LHPS-5G型电力系统微机监控试验台；2.了解LH-WDT-Ⅲ型电力系统综合实训装置；3.熟悉电路图的绘制并可以用实验台进行控制；4．将同步发电机并入电力系统的合闸操作通常采用准同期并列方式；会利用手动准同期和自动准同期对“LH-WDT-III电力系统自动化综合实训装置”进行控制；【实践原理】1.同步发电机励磁控制原理：同步发电机的励磁系统由励磁功率单元和励磁调节器两部分组成，它们和同步发电机结合在一起就构成一个闭环反馈控制系统，成为励磁控制系统。励磁控制系统的三大基本任务是：稳定电压、合理分配无功功率和提高电力系统稳定性。2.同步发电机准同期并列原理：将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。准同期并列要求在合闸前通过调整待并机组的电压和转速，当满足电压幅值和频率条件后，根据“恒定越前时间原理”，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉入同步。根据并列操作的自动化程度不同，又分为手动准同期、半自动准同期和全自动准同期三种方式。正弦整步电压是不同频率的两正弦电压之差，其幅值作周期性的正弦规律变化。它能反映两个待并系统间的同步情况，如频率差、相角差以及电压幅值差。线性整步电压反映的是不同频率的两方波电压间相角差的变化规律，其波形为三角波。它能反映两个待并系统间的频率差和相角差，并且不受电压幅值差的影响，因此得到广泛应用。手动准同期并列，应在正弦整步电压的最低点(同相点)时合闸，考虑到断路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应的时间或角度。自动准同期并列，通常采用恒定越前时间原理工作，这个越前时间可按断路器的合闸时间整定。准同期控制器根据给定的允许压差和允许频差，不断地检查准同期条件是否满足，在不满足要求时闭锁合闸并且发出均压均频控制脉冲。当所有条件均满足时，在整定的越前时刻送出合闸脉冲。当满足准同期并列条件时，按下“发电机开关”的“红色按钮”其“红色按钮”的指示灯亮，“绿色按钮”的指示灯灭，表示同步发电机已并入系统。3.CMAS综合自动化系统是由武汉联华电气有限责任公司独立研制开发的一套电力系统及相关程序的实时监控平台。它是基于Window95/98，WindowNT，Window2000操作平台的真正32位集成软件系统。它完全按照国家电力部的要求设计，并结合本公司的设备作出优化，使其在运行中达到最佳效果。CAMS系统分为四个模块，分别为：运行系统，前置机系统，实时数据库系统，二次开发系统。G-EG-AW-GKMDMFMGG-BMAG-DMBMCMD纯电阻纯电感感性负荷G-CME双回输电线路接线示意图【实验环境】（使用的软件）1．硬件：LH-WDT-III电力系统自动化综合实训装置2.LH-PS-5G电力系统微机监控实训平台3.软件：综合自动化组态软件CAMS实践内容：【实践方案设计】实践一：选择它励恒Ｕf控制方式，开机建压不并网，改变机组的转速45Hz-52Hz，记录发电机电压、励磁电流。实践二：利用WDT-Ⅲ电力系统综合自动化试验台，实现同步发电机手动准同期并列实验。实践三：利用综合自动化软件CAMS组态软件设计监控图，实现对电力系统的远程控制。通过对“电力实验台微机监控图”的分析及改画，申请权限，实现对PS-5G型电力系统微机监控试验台的遥信控制，自己另绘制一张类似的监控图。【实践过程】实践步骤：实践一：1.检查指针式电位器是否调零，励磁方式为他励。2.打开电源开关，检查系统电压是否为380V，打开励磁开关，打开发电机开关。3.打开原动机...
