操作指南SMART-2097L2VIP免费

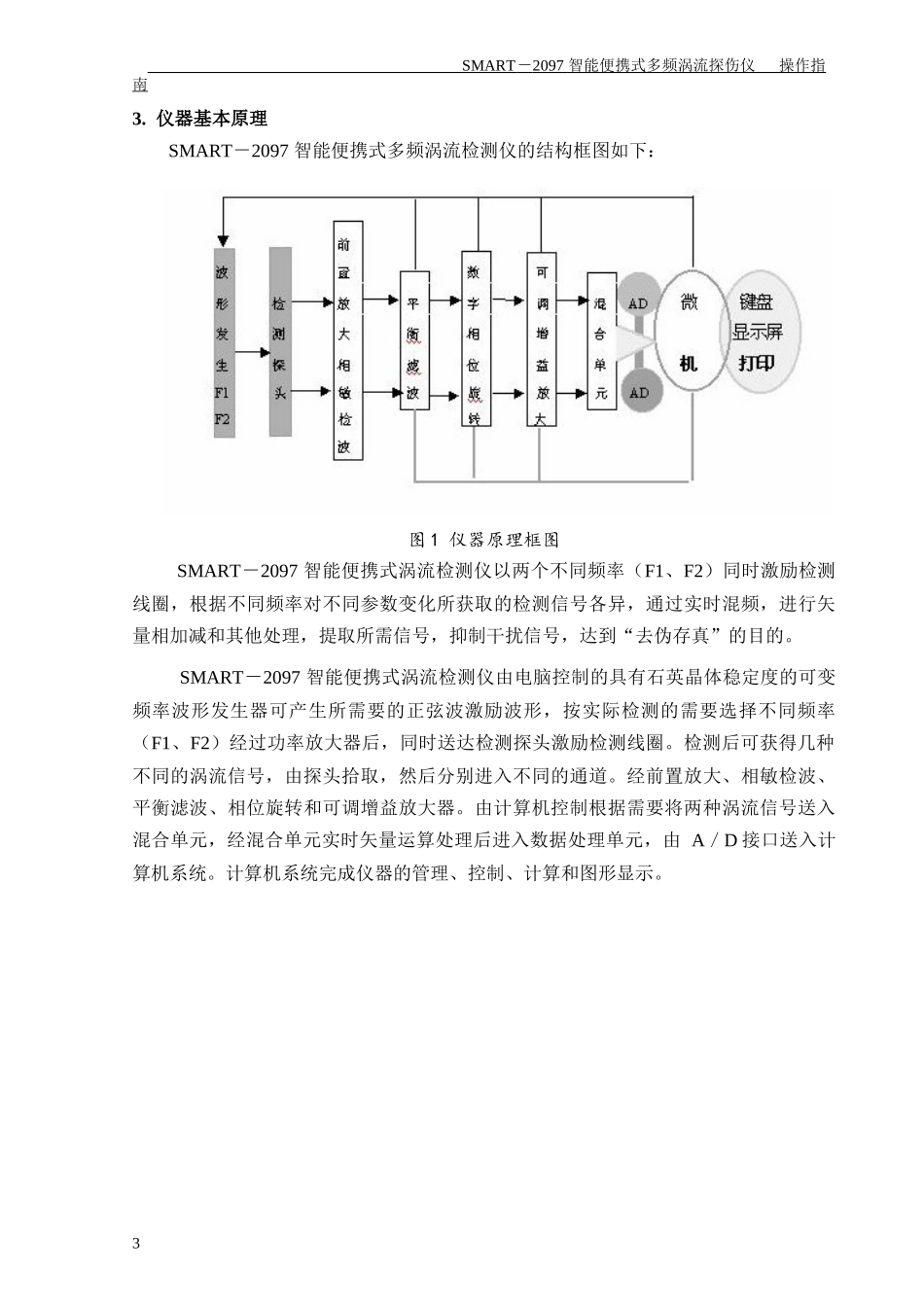

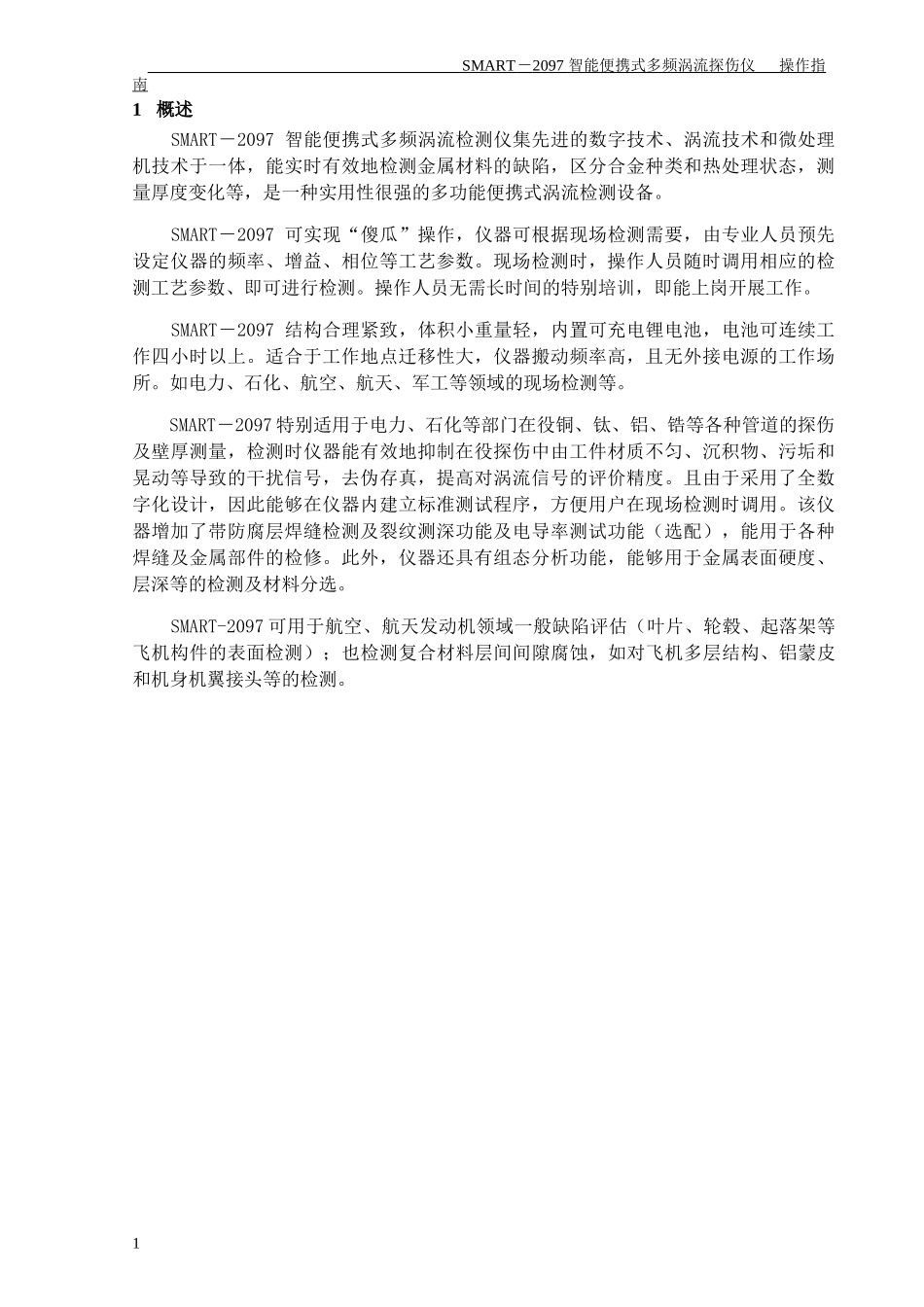

SMART－2097智能便携式多频涡流探伤仪操作指南1概述SMART－2097智能便携式多频涡流检测仪集先进的数字技术、涡流技术和微处理机技术于一体，能实时有效地检测金属材料的缺陷，区分合金种类和热处理状态，测量厚度变化等，是一种实用性很强的多功能便携式涡流检测设备。SMART－2097可实现“傻瓜”操作，仪器可根据现场检测需要，由专业人员预先设定仪器的频率、增益、相位等工艺参数。现场检测时，操作人员随时调用相应的检测工艺参数、即可进行检测。操作人员无需长时间的特别培训，即能上岗开展工作。SMART－2097结构合理紧致，体积小重量轻，内置可充电锂电池，电池可连续工作四小时以上。适合于工作地点迁移性大，仪器搬动频率高，且无外接电源的工作场所。如电力、石化、航空、航天、军工等领域的现场检测等。SMART－2097特别适用于电力、石化等部门在役铜、钛、铝、锆等各种管道的探伤及壁厚测量，检测时仪器能有效地抑制在役探伤中由工件材质不匀、沉积物、污垢和晃动等导致的干扰信号，去伪存真，提高对涡流信号的评价精度。且由于采用了全数字化设计，因此能够在仪器内建立标准测试程序，方便用户在现场检测时调用。该仪器增加了帯防腐层焊缝检测及裂纹测深功能及电导率测试功能（选配），能用于各种焊缝及金属部件的检修。此外，仪器还具有组态分析功能，能够用于金属表面硬度、层深等的检测及材料分选。SMART-2097可用于航空、航天发动机领域一般缺陷评估（叶片、轮毂、起落架等飞机构件的表面检测）；也检测复合材料层间间隙腐蚀，如对飞机多层结构、铝蒙皮和机身机翼接头等的检测。1SMART－2097智能便携式多频涡流探伤仪操作指南2仪器技术参数2.1仪器主要性能●两个独立可选频率●一个自动混频单元●频率范围：64Hz－5MHz●增益：0－90dB，每档0.5dB/5dB●相位：0－359°，每档1°●探头驱动：1～8●高通滤波：0Hz～1990.0Hz，关●低通滤波：0Hz～2000.0Hz，关●数字滤波：0～100，关●操作简便，实时屏幕提示，人机对话●在线热键图形、文字帮助●500组检测工艺参数存储●快速模拟/数字式电子平衡●自动/手动幅度和相位测量●独创的非等幅相位/幅度报警●内置充电锂电池，智能充电控制系统●直角坐标系与极坐标系背景选择●自动日历、时间显示2.2电源●AC220V（-20％～+10％）50～60Hz。●DC14.4V内置可充电锂电池4AH2.3工作温度范围●-25°～40°Ｃ。2.4外形尺寸●240MMx110MMx118MM。2.5重量●2.5KG。2SMART－2097智能便携式多频涡流探伤仪操作指南3.仪器基本原理SMART－2097智能便携式多频涡流检测仪的结构框图如下：图1仪器原理框图SMART－2097智能便携式涡流检测仪以两个不同频率（F1、F2）同时激励检测线圈，根据不同频率对不同参数变化所获取的检测信号各异，通过实时混频，进行矢量相加减和其他处理，提取所需信号，抑制干扰信号，达到“去伪存真”的目的。SMART－2097智能便携式涡流检测仪由电脑控制的具有石英晶体稳定度的可变频率波形发生器可产生所需要的正弦波激励波形，按实际检测的需要选择不同频率（F1、F2）经过功率放大器后，同时送达检测探头激励检测线圈。检测后可获得几种不同的涡流信号，由探头拾取，然后分别进入不同的通道。经前置放大、相敏检波、平衡滤波、相位旋转和可调增益放大器。由计算机控制根据需要将两种涡流信号送入混合单元，经混合单元实时矢量运算处理后进入数据处理单元，由A／D接口送入计算机系统。计算机系统完成仪器的管理、控制、计算和图形显示。3EDDYSUNTMSmart-2097智能多频涡流检测仪←┘功能1退出帮助平衡功能2功能3功能4存图清屏SMART－2097智能便携式多频涡流探伤仪操作指南4仪器的组成和安装4.1仪器的组成4.1.1概述仪器采用场致发光屏幕显示，触摸键操作，内置锂电池（可反复充电）的一体化便携式涡流检测设备，可根据检测需要选配打印机等外部设备。仪器出厂时已装配系统软件。4.1.2仪器外部结构图2仪器前面观仪器外部结构如图4所示，由外部的保护皮套（包括背带等），仪器前面板可见触摸键盘、探头插座、指示灯、电源开关和信号显示屏等。1.高亮场致发光显示：显示仪器检测信号、图形、操作菜单和实时操作帮助...
