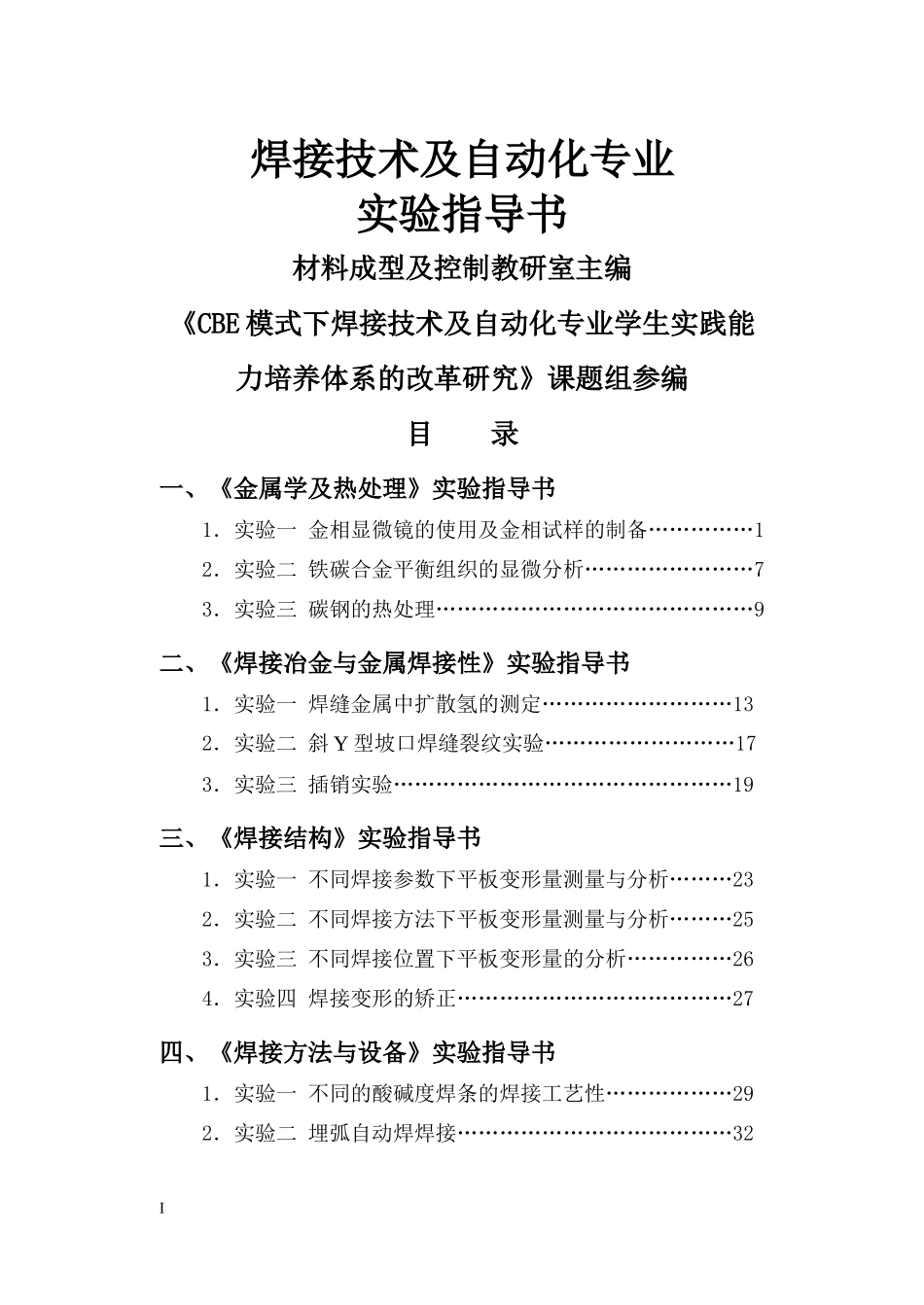

焊接技术及自动化专业实验指导书材料成型及控制教研室主编《CBE模式下焊接技术及自动化专业学生实践能力培养体系的改革研究》课题组参编目录一、《金属学及热处理》实验指导书1．实验一金相显微镜的使用及金相试样的制备……………12．实验二铁碳合金平衡组织的显微分析……………………73．实验三碳钢的热处理………………………………………9二、《焊接冶金与金属焊接性》实验指导书1．实验一焊缝金属中扩散氢的测定………………………132．实验二斜Y型坡口焊缝裂纹实验………………………173．实验三插销实验…………………………………………19三、《焊接结构》实验指导书1．实验一不同焊接参数下平板变形量测量与分析………232．实验二不同焊接方法下平板变形量测量与分析………253．实验三不同焊接位置下平板变形量的分析……………264．实验四焊接变形的矫正…………………………………27四、《焊接方法与设备》实验指导书1．实验一不同的酸碱度焊条的焊接工艺性………………292．实验二埋弧自动焊焊接…………………………………32I3．实验三CO2保护焊焊接参数对焊缝成形的影响…………364．实验四钨极氩弧焊焊接方法……………………………415．实验五焊条电弧焊实训项目……………………………43五、《弧焊电源》实验指导书1．实验一弧焊电源外特性和调节性能的测定……………452．实验二弧焊电源的结构认识与观察……………………483．实验三弧焊整流器的结构认识与观察…………………50六、《Pro/E造型及模具设计》实验指导书1．实验一基于Pro/EWirdfire设计软件初步练习………522．实验二Pro/E截面草绘功能练习…………………………533．实验三Pro/E基本成型特征功能练习……………………574．实验四Pro/E基准特征建模功能练习……………………615．实验五Pro/E零件建模工程特征功能练习………………636．实验六Pro/E实体特征编辑功能练习……………………657．实验七Pro/E曲面造型功能练习…………………………688．实验八Pro/E装配图功能练习……………………………719．实验九Pro/E工程图功能练习……………………………73II10．实验十基于Pro/E塑料模具设计综合练习……………76七、《快速成型技术及应用》实验指导书1．实验一激光快速成形原理及成型系统观摩……………802．实验二三维实体的STL格式转化及切片………………81八、《金属结构腐蚀与防护》实验指导书1．实验一金属耐腐蚀性能的评定…………………………83九、《压力焊》实验指导书1．实验一点焊工艺及设备…………………………………85十、《先进连接技术》实验指导书1．实验一先进连接技术原理及设备观摩…………………89十一、《焊接检验》实验指导书1．实验一超声波仪器性能的测定…………………………922．实验二磁粉探伤…………………………………………953．实验三着色法无损探伤…………………………………97十二、《焊接工装及变位机械》实验指导书1．实验一常用焊接工装操作………………………………99III《金属学及热处理》实验指导书实验一金相显微镜的使用及金相试样的制备一、实验目的1.了解普通金相显微镜的构造与使用方法。2.了解金相试样的制备方法。3.学习使用金相显微镜观察金相组织。二、实验仪器、设备和材料1.设备：XJP-3C金相显微镜、M3030砂轮机、PG-2抛光机、吹风机、玻璃板、培养皿、镊子。2.材料：金相试样、砂纸一套、抛光液（Al2O3）、腐蚀剂（4%硝酸酒精溶液）、药棉。三、实验原理在现代金相显微分析中，使用的主要仪器有光学显微镜和电子显微镜两大类。光学显微镜的放大倍数在100～2000这个范围，如果要求更高的放大倍数，只能借助于电子显微镜了。这里仅对常用的光学显微镜作一般介绍。1.显微镜的成像原理。大家都知道，放大镜就是种用一块会聚透镜（凸透镜）把物体放大的一种简单的光学仪器，其成像原理如图1。当物体AB置于透镜焦距f以外时，得到倒立的放大实像A‘B’（图I（a）），它的位置在2倍焦距之外。如果物体AB在透镜焦距之内，就可得到一个放大了的正虚像A‘B’（图I（b）），A′B′/AB就是放大镜的放大倍数。由于放大镜到物体之间的距离a近似等于透镜的...
