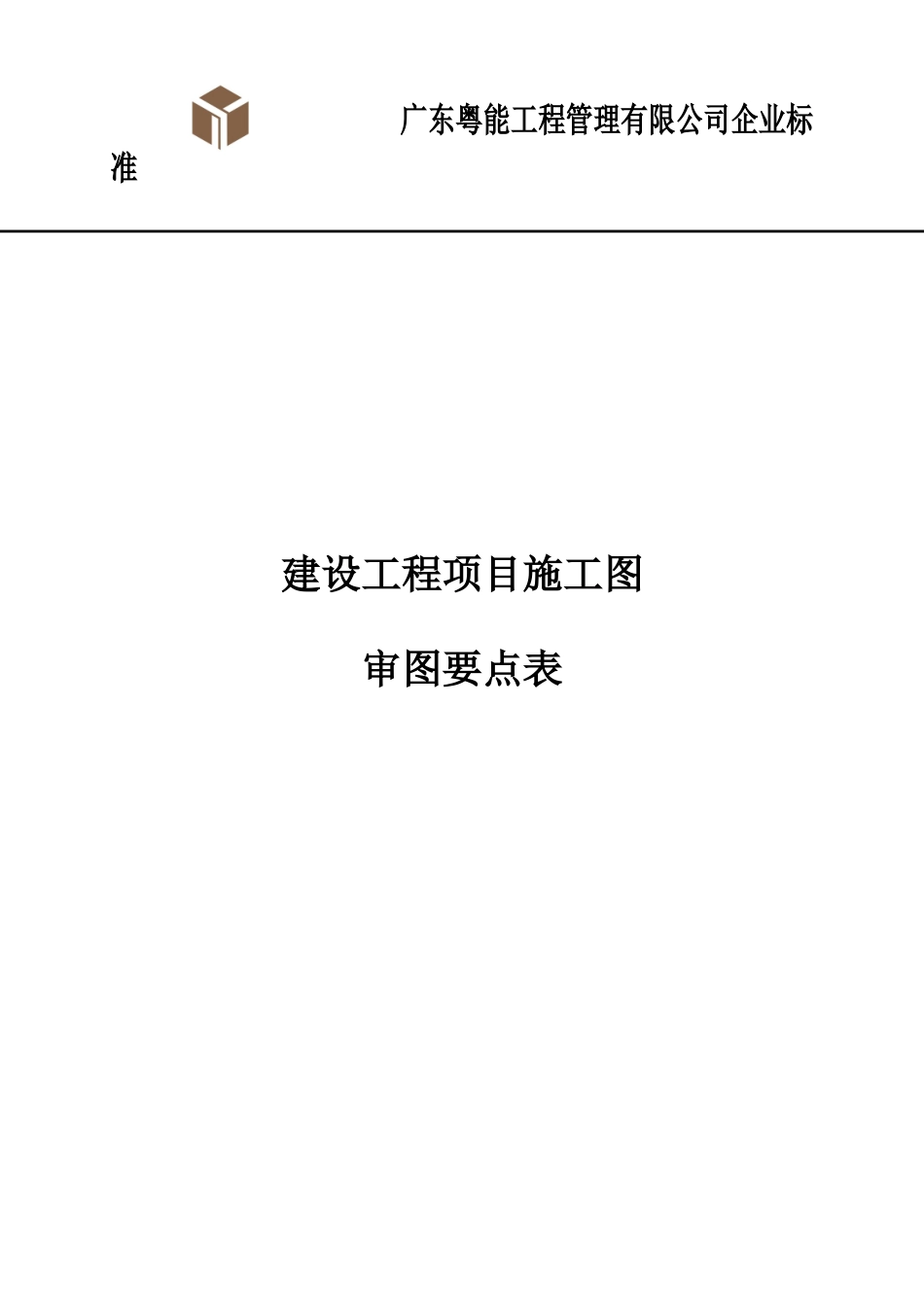

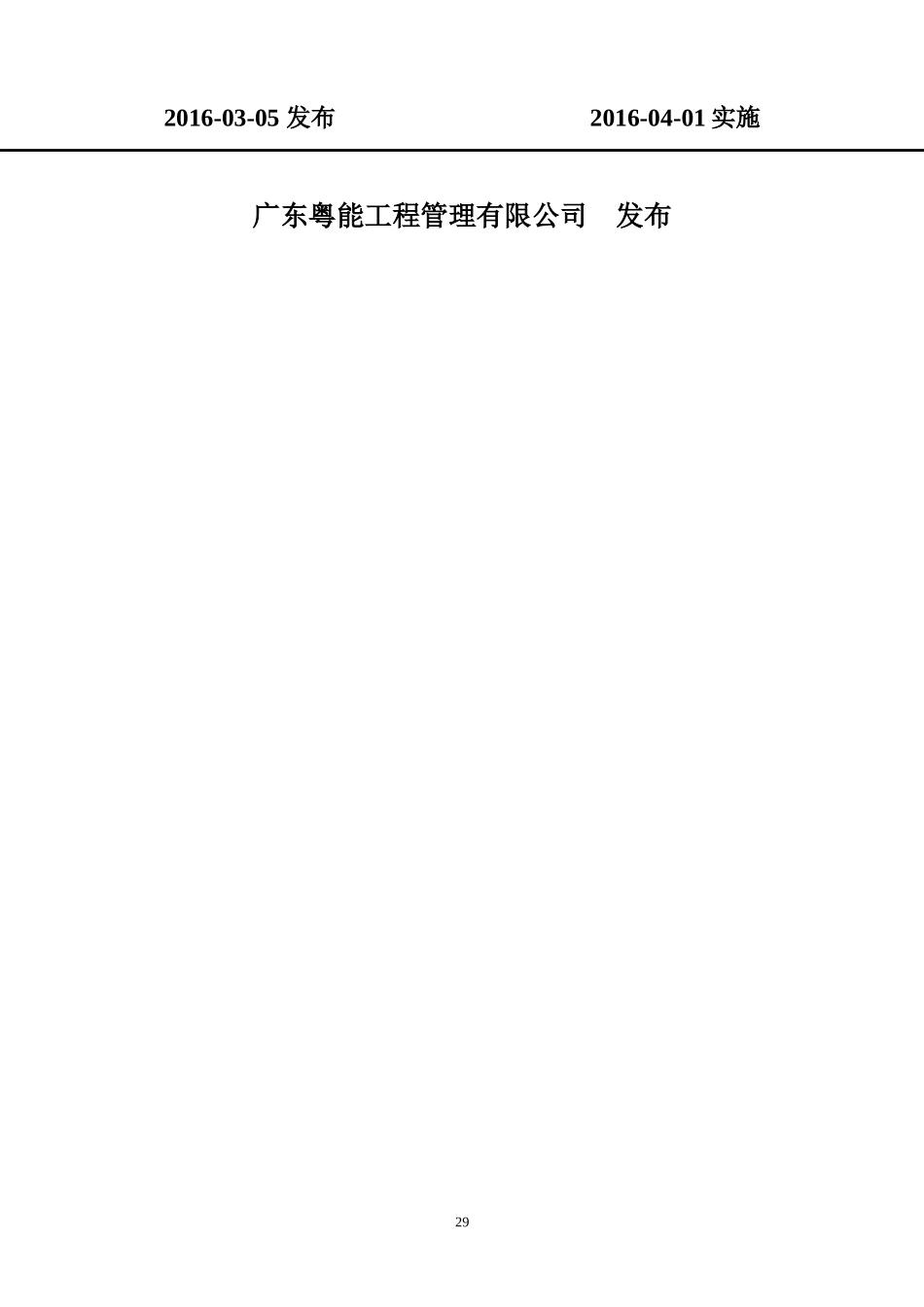

广东粤能工程管理有限公司企业标准建设工程项目施工图审图要点表2016-03-05发布2016-04-01实施广东粤能工程管理有限公司发布29目录建筑施工图审图要点.....................................................................................1结构施工图审图要点.....................................................................................7给排水工程图纸审查表...............................................................................12消防工程施工图审查要点...........................................................................20强弱电、燃气工程施工图审图要点...........................................................25园林绿化工程图纸审查表...........................................................................31装修施工图审图要点...................................................................................38铝合金门窗深化图纸审图指引...................................................................45I第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页建筑施工图审图要点序号图纸审查要点内容是（√）否（×）符合要求需要修改内容备注1施工图说明是否完善，对施工工艺的要求是否符合国、地设计、施工规范、图集的要求2建筑说明中外窗户气密性等是否有说明3建筑设计说明中各部位构造作法是否明确，同时对照总说明和图中的细部说明，看有无矛盾之处4建施工图的平面布置坐标、间距及所标注标高、层高、总体高度是否与总平面布置图一致5场地范围、建筑物位置是否与总平面图布置一致，各种管线的位置是否与各专业图纸一致6建施工图中各专业平、立、剖、大样图之间是否存在矛盾以及满足使用功能需求，应对照审图7建施工图中平、立、剖、大样图是否存在错漏8规定做法、材料要求等是否适宜当地环境、气候、使用习惯等9是否标注图名、比例及指北针10是否注明室内外标高、底层地面标高、各层楼层标高、地下室各层标高（含夹层）及±0.00相对黄海高程。11同层不同标高的地面是否标注清楚、完整，高差是否合理，利于后期业主装修及使用。12承重墙、柱及其定位轴线和轴线编号是否与结构平面图吻合，轴线间总尺寸（或外包总尺寸）、轴线间尺寸（柱距、跨度）、是否标注正确，与结构图吻合。13是否注明房间名称或编号。14内外门窗位置及门的开启方向是否合理，门窗编号及定位尺寸是否标注清楚、完整，门窗洞口尺寸是否与门窗表（或二次深化设计图）中门窗规格一致，窗台标高是否在图纸中明确。15窗的平面位置是否兼顾景观、立面效果、朝向、采光、通风的要求。16是否标注或说明墙厚、柱尺寸及与轴线间的关系。17是否标注变形缝位置、尺寸和做法索引。18主要建筑构造部件的位置、尺寸、做法及索引标注是否清楚齐备、设计合理、施工方便及与结构大样有无第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页冲突矛盾（如空调板、栏杆、阳台、雨篷、台阶、坡道、散水、明沟、泛水、女儿墙、爬梯、外墙及窗周边装饰构造线条等）。19空调机位是否设置合理，安装方便，在立面的位置是否合理。20排烟、排气孔、管沟、管线竖井、烟道、垃圾道及其它楼地面、墙体预留孔洞的位置、尺寸、标高和做法、索引是否标注清楚、尺寸完整、准确，设计合理，与结构有无冲突矛盾。索引号与详图对应无遗漏。21电梯、楼梯位置设置是否合理、是否注明楼梯上下方向示意及尺寸、索引编号。电梯间、楼梯间的建筑详图及剖面图是否具备齐全，其中尺寸、位置、标高、细部做法、预留孔洞、索引号是否标注清楚完整，与结构图是否有出入。22阳台、露台的位置设置是否考虑使用方便和私密性等要求，流水坡度及地漏设置是否合理。23地下室进出车道标高及纵、横向走坡系数，建筑、结构图是否详细标注表达清楚。车库停车位、行车路线的划分是否合理、设置数量是否满足验收要求。车位的平面尺寸及高度是否满足规定要求；是否存在交叉影响24剖切线位置、编号是否都有...
