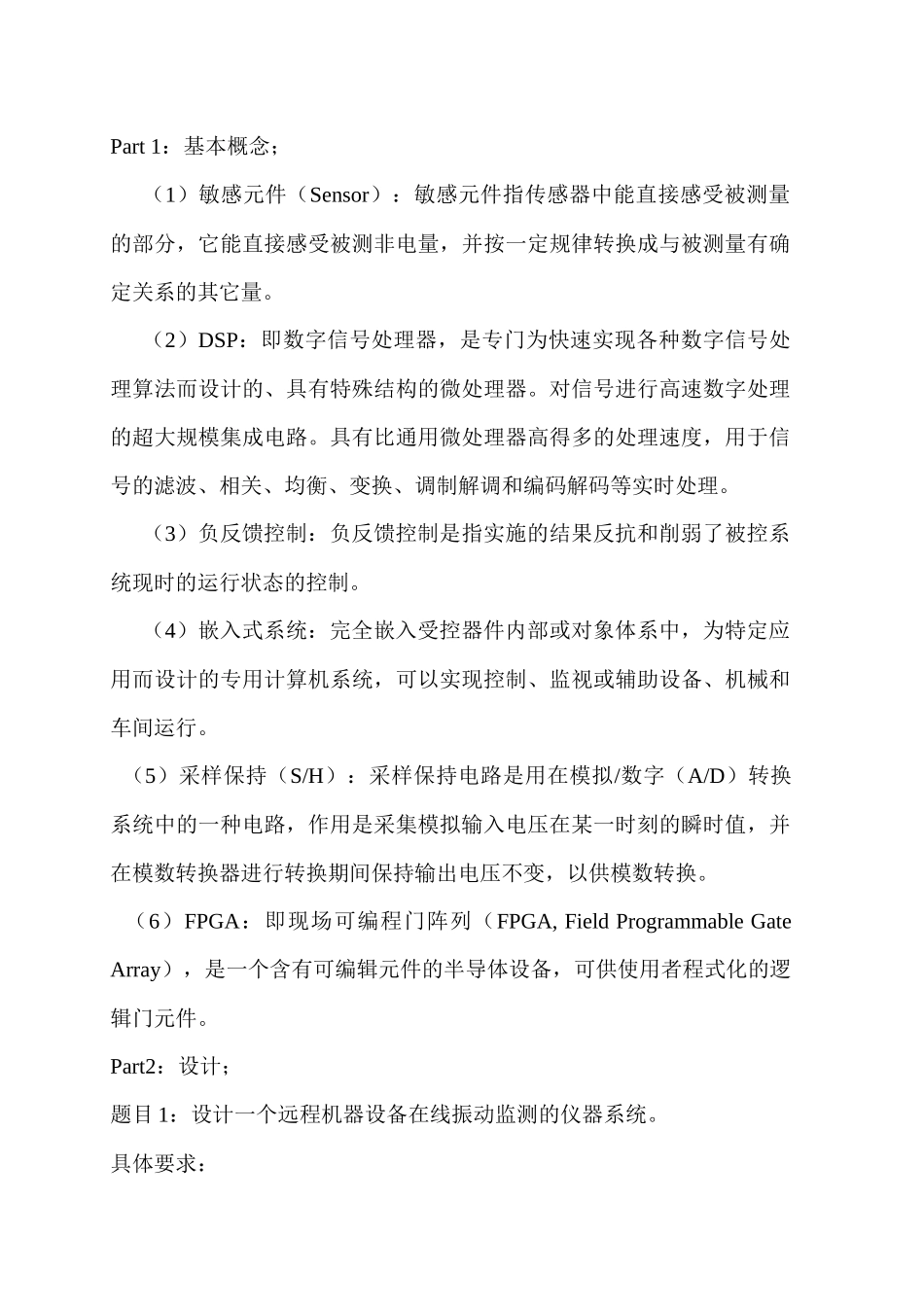

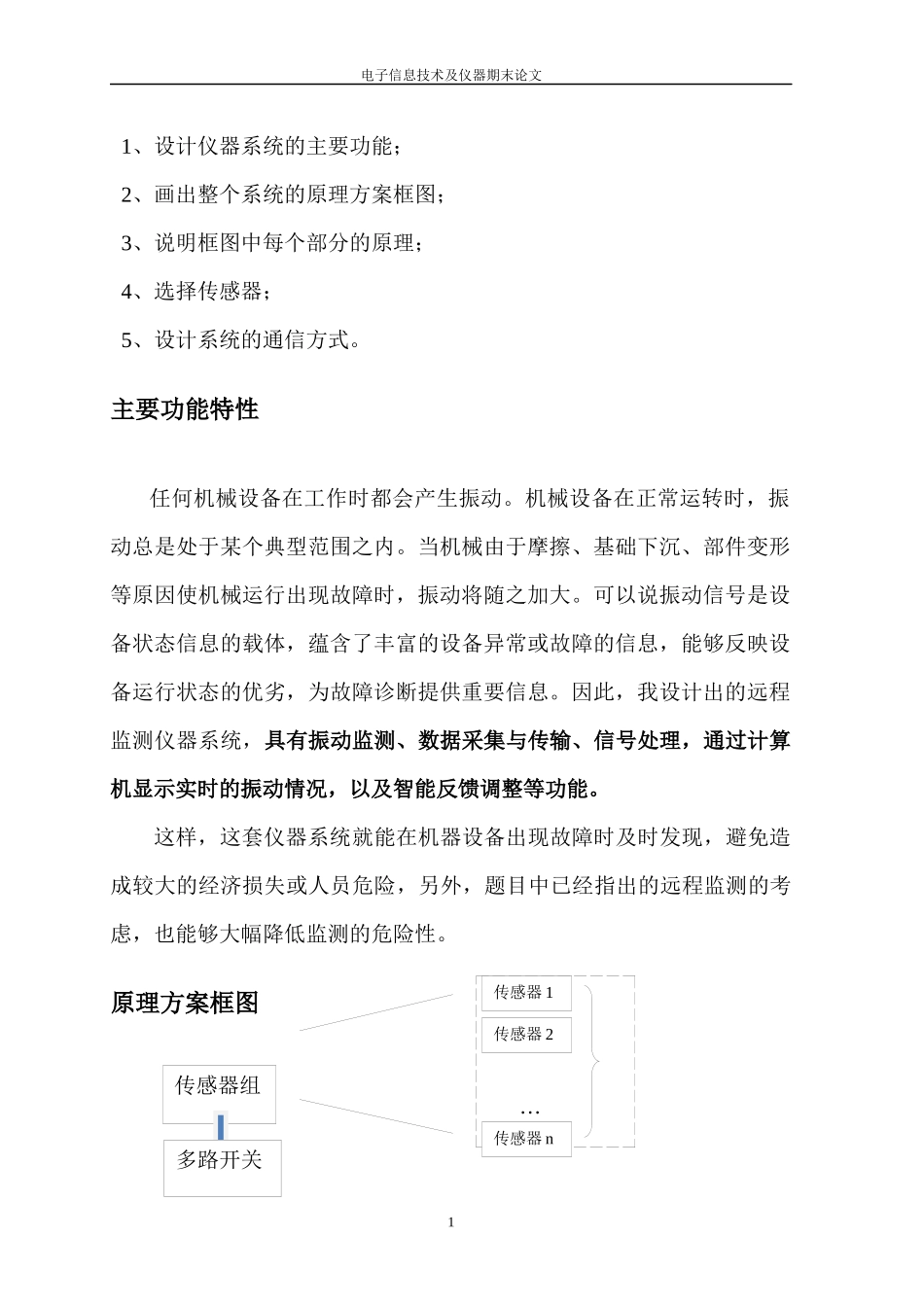

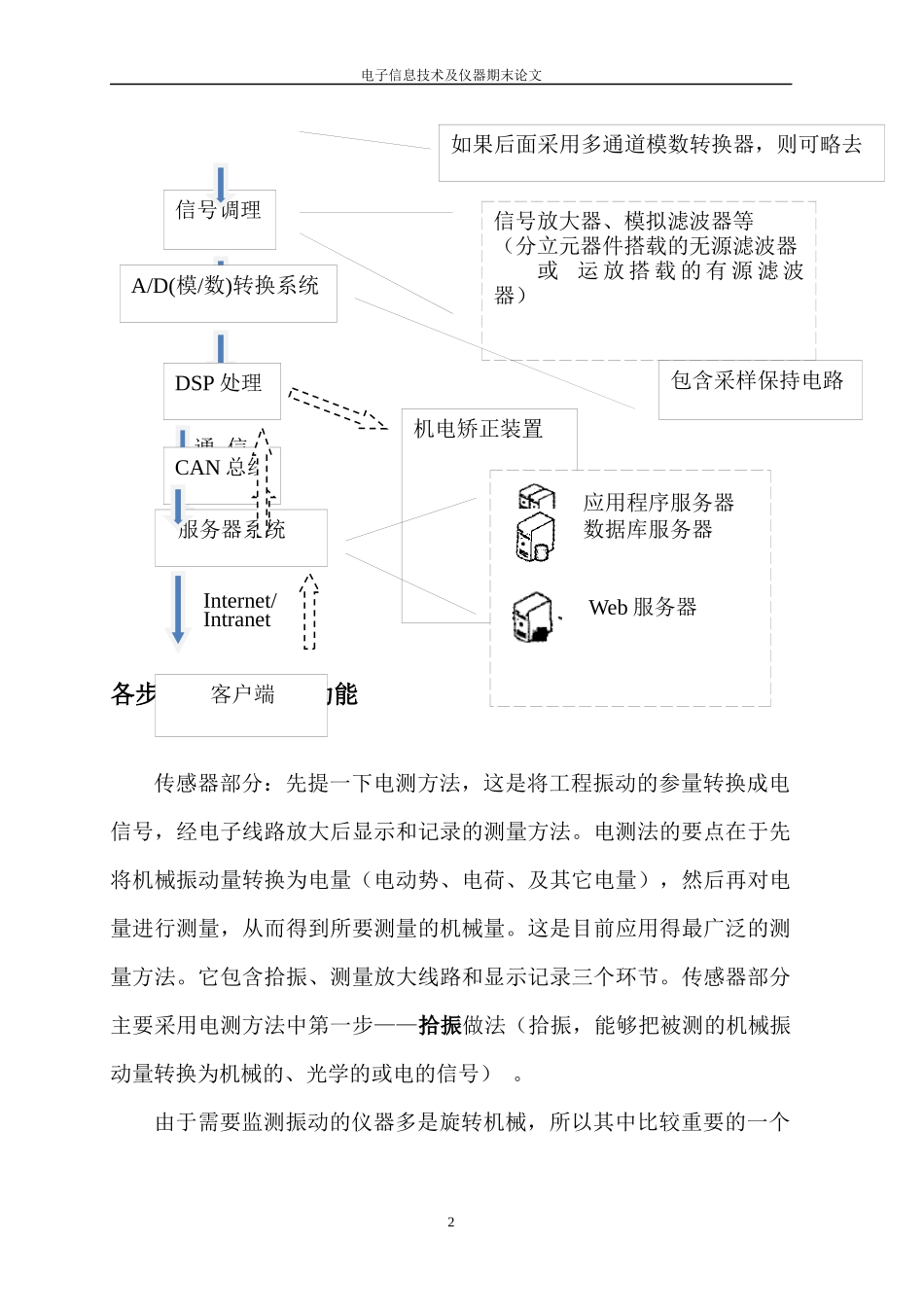

Part1：基本概念；（1）敏感元件（Sensor）：敏感元件指传感器中能直接感受被测量的部分，它能直接感受被测非电量，并按一定规律转换成与被测量有确定关系的其它量。（2）DSP：即数字信号处理器，是专门为快速实现各种数字信号处理算法而设计的、具有特殊结构的微处理器。对信号进行高速数字处理的超大规模集成电路。具有比通用微处理器高得多的处理速度，用于信号的滤波、相关、均衡、变换、调制解调和编码解码等实时处理。（3）负反馈控制：负反馈控制是指实施的结果反抗和削弱了被控系统现时的运行状态的控制。（4）嵌入式系统：完全嵌入受控器件内部或对象体系中，为特定应用而设计的专用计算机系统，可以实现控制、监视或辅助设备、机械和车间运行。（5）采样保持（S/H）：采样保持电路是用在模拟/数字（A/D）转换系统中的一种电路，作用是采集模拟输入电压在某一时刻的瞬时值，并在模数转换器进行转换期间保持输出电压不变，以供模数转换。（6）FPGA：即现场可编程门阵列（FPGA,FieldProgrammableGateArray），是一个含有可编辑元件的半导体设备，可供使用者程式化的逻辑门元件。Part2：设计；题目1：设计一个远程机器设备在线振动监测的仪器系统。具体要求：电子信息技术及仪器期末论文1、设计仪器系统的主要功能；2、画出整个系统的原理方案框图；3、说明框图中每个部分的原理；4、选择传感器；5、设计系统的通信方式。主要功能特性任何机械设备在工作时都会产生振动。机械设备在正常运转时，振动总是处于某个典型范围之内。当机械由于摩擦、基础下沉、部件变形等原因使机械运行出现故障时，振动将随之加大。可以说振动信号是设备状态信息的载体，蕴含了丰富的设备异常或故障的信息，能够反映设备运行状态的优劣，为故障诊断提供重要信息。因此，我设计出的远程监测仪器系统，具有振动监测、数据采集与传输、信号处理，通过计算机显示实时的振动情况，以及智能反馈调整等功能。这样，这套仪器系统就能在机器设备出现故障时及时发现，避免造成较大的经济损失或人员危险，另外，题目中已经指出的远程监测的考虑，也能够大幅降低监测的危险性。原理方案框图1传感器组多路开关传感器2传感器1……传感器n电子信息技术及仪器期末论文各步原理与各仪器功能传感器部分：先提一下电测方法，这是将工程振动的参量转换成电信号，经电子线路放大后显示和记录的测量方法。电测法的要点在于先将机械振动量转换为电量（电动势、电荷、及其它电量），然后再对电量进行测量，从而得到所要测量的机械量。这是目前应用得最广泛的测量方法。它包含拾振、测量放大线路和显示记录三个环节。传感器部分主要采用电测方法中第一步——拾振做法（拾振，能够把被测的机械振动量转换为机械的、光学的或电的信号）。由于需要监测振动的仪器多是旋转机械，所以其中比较重要的一个2信号调理A/D(模/数)转换系统DSP处理通信协议CAN总线服务器系统Internet/Intranet客户端信号放大器、模拟滤波器等（分立元器件搭载的无源滤波器或运放搭载的有源滤波器）机电矫正装置应用程序服务器数据库服务器Web服务器包含采样保持电路如果后面采用多通道模数转换器，则可略去电子信息技术及仪器期末论文部分是转轴的振动监测，这里我考虑的是采用常用的电涡流位移传感器，其输出的电压直流部分反映了转子相对于轴瓦的静态间隙，交流部分反映了转子的振动。对于机械的其他部位的振动的振幅，可用位移、速度或及加速度表示。通常，对于频率比较低的振动是取位移或速度，中等频率的振动取速度，高频则以加速度为测定的参数。对传感器来说，速度型的频率为5Hz~2kHz，加速度计为5HZ~20kHz，涡流型传感器为0~10kHz。为了精确地测出相关数据，我采用了不同位置、多个传感器的方式来实现原始数据的精密采集。因此，要么是加上一个多路转换开关，以实现多个传感器同时监测，要么后面采用一个多通道模数转化器。信号调理部分，主要采用了信号放大器和模拟滤波器。总体来说由隔直、低通滤波、电压跟随、增益调整构成，最终将位移传感器传来的振动信号转换为合适的电压信号送入后面的A/D转换器。信号调理简单的说就是将待测信号通过放...
