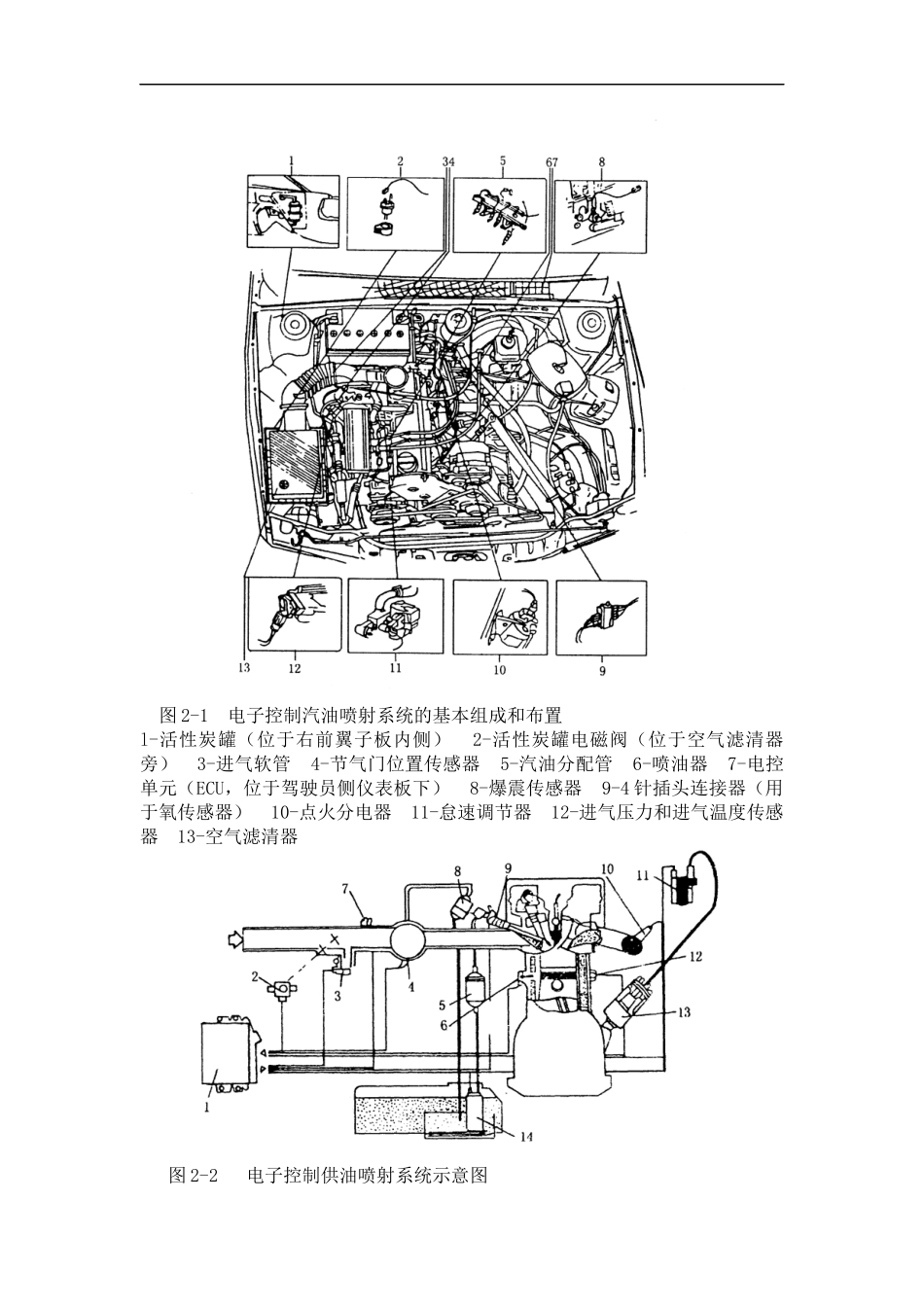

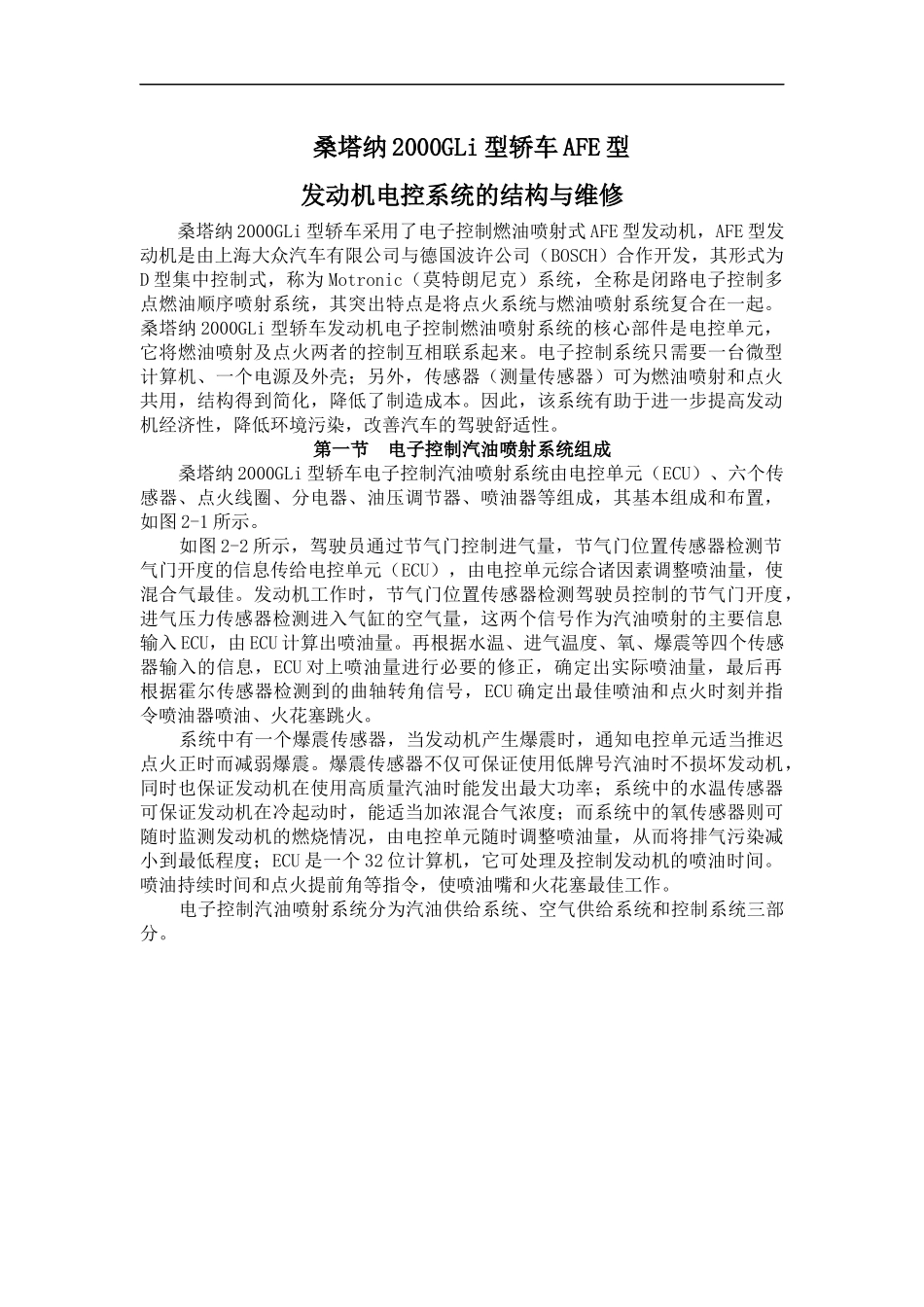

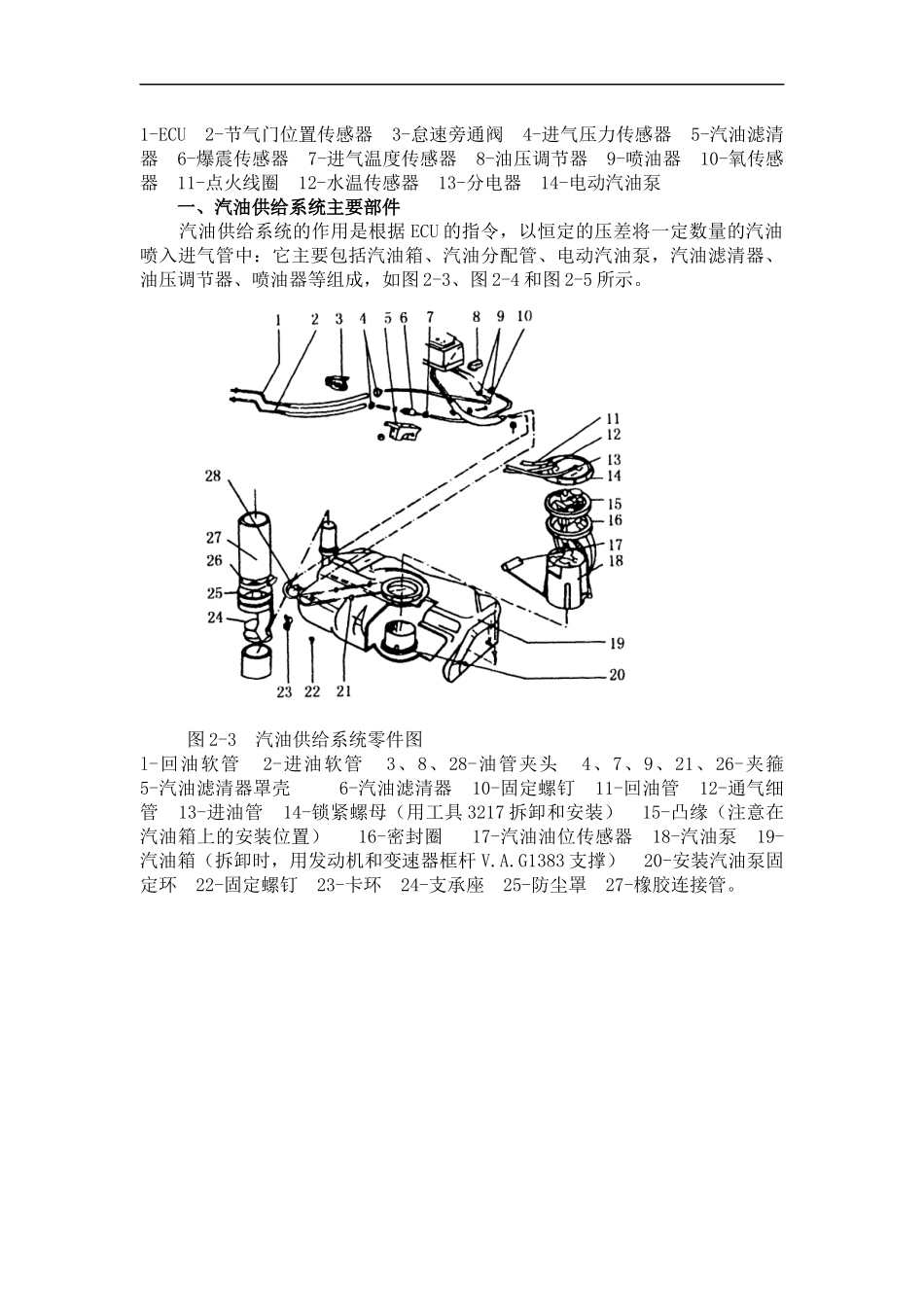

桑塔纳2000GLi型轿车AFE型发动机电控系统的结构与维修桑塔纳2000GLi型轿车采用了电子控制燃油喷射式AFE型发动机，AFE型发动机是由上海大众汽车有限公司与德国波许公司（BOSCH）合作开发，其形式为D型集中控制式，称为Motronic（莫特朗尼克）系统，全称是闭路电子控制多点燃油顺序喷射系统，其突出特点是将点火系统与燃油喷射系统复合在一起。桑塔纳2000GLi型轿车发动机电子控制燃油喷射系统的核心部件是电控单元，它将燃油喷射及点火两者的控制互相联系起来。电子控制系统只需要一台微型计算机、一个电源及外壳；另外，传感器（测量传感器）可为燃油喷射和点火共用，结构得到简化，降低了制造成本。因此，该系统有助于进一步提高发动机经济性，降低环境污染，改善汽车的驾驶舒适性。第一节电子控制汽油喷射系统组成桑塔纳2000GLi型轿车电子控制汽油喷射系统由电控单元（ECU）、六个传感器、点火线圈、分电器、油压调节器、喷油器等组成，其基本组成和布置，如图2-1所示。如图2-2所示，驾驶员通过节气门控制进气量，节气门位置传感器检测节气门开度的信息传给电控单元（ECU），由电控单元综合诸因素调整喷油量，使混合气最佳。发动机工作时，节气门位置传感器检测驾驶员控制的节气门开度，进气压力传感器检测进入气缸的空气量，这两个信号作为汽油喷射的主要信息输入ECU，由ECU计算出喷油量。再根据水温、进气温度、氧、爆震等四个传感器输入的信息，ECU对上喷油量进行必要的修正，确定出实际喷油量，最后再根据霍尔传感器检测到的曲轴转角信号，ECU确定出最佳喷油和点火时刻并指令喷油器喷油、火花塞跳火。系统中有一个爆震传感器，当发动机产生爆震时，通知电控单元适当推迟点火正时而减弱爆震。爆震传感器不仅可保证使用低牌号汽油时不损坏发动机，同时也保证发动机在使用高质量汽油时能发出最大功率；系统中的水温传感器可保证发动机在冷起动时，能适当加浓混合气浓度；而系统中的氧传感器则可随时监测发动机的燃烧情况，由电控单元随时调整喷油量，从而将排气污染减小到最低程度；ECU是一个32位计算机，它可处理及控制发动机的喷油时间。喷油持续时间和点火提前角等指令，使喷油嘴和火花塞最佳工作。电子控制汽油喷射系统分为汽油供给系统、空气供给系统和控制系统三部分。图2-1电子控制汽油喷射系统的基本组成和布置l-活性炭罐（位于右前翼子板内侧）2-活性炭罐电磁阀（位于空气滤清器旁）3-进气软管4-节气门位置传感器5-汽油分配管6-喷油器7-电控单元（ECU，位于驾驶员侧仪表板下）8-爆震传感器9-4针插头连接器（用于氧传感器）10-点火分电器11-怠速调节器12-进气压力和进气温度传感器13-空气滤清器图2-2电子控制供油喷射系统示意图1-ECU2-节气门位置传感器3-怠速旁通阀4-进气压力传感器5-汽油滤清器6-爆震传感器7-进气温度传感器8-油压调节器9-喷油器10-氧传感器11-点火线圈12-水温传感器13-分电器14-电动汽油泵一、汽油供给系统主要部件汽油供给系统的作用是根据ECU的指令，以恒定的压差将一定数量的汽油喷入进气管中：它主要包括汽油箱、汽油分配管、电动汽油泵，汽油滤清器、油压调节器、喷油器等组成，如图2-3、图2-4和图2-5所示。图2-3汽油供给系统零件图l-回油软管2-进油软管3、8、28-油管夹头4、7、9、21、26-夹箍5-汽油滤清器罩壳6-汽油滤清器10-固定螺钉11-回油管12-通气细管13-进油管14-锁紧螺母（用工具3217拆卸和安装）15-凸缘（注意在汽油箱上的安装位置）16-密封圈17-汽油油位传感器18-汽油泵19-汽油箱（拆卸时，用发动机和变速器框杆V.A.G1383支撑）20-安装汽油泵固定环22-固定螺钉23-卡环24-支承座25-防尘罩27-橡胶连接管。图2-4汽油箱加油管总成l-固定支架2-中间支架3、6、7-螺栓（拧紧力矩4N·m）4-加油管（带止回阀）5-夹箍8-集油罩9-卡簧10-密封塞11-油箱锁盖图2-5喷油器部分零件图l-供油软管2-回油软管3-喷油器电阻器4-夹箍5-喷油器总供油管6-密封圈7-喷油器8-曲轴箱强制通风阀（PCV阀）9-水温传感器10-安装支架11-油压调节器油压调节器与喷油器相连接，控制供油系统的压力，使喷油器中的油压与进气管负压之差始终保持在0.24MPa，这样可使喷油量只受通...
