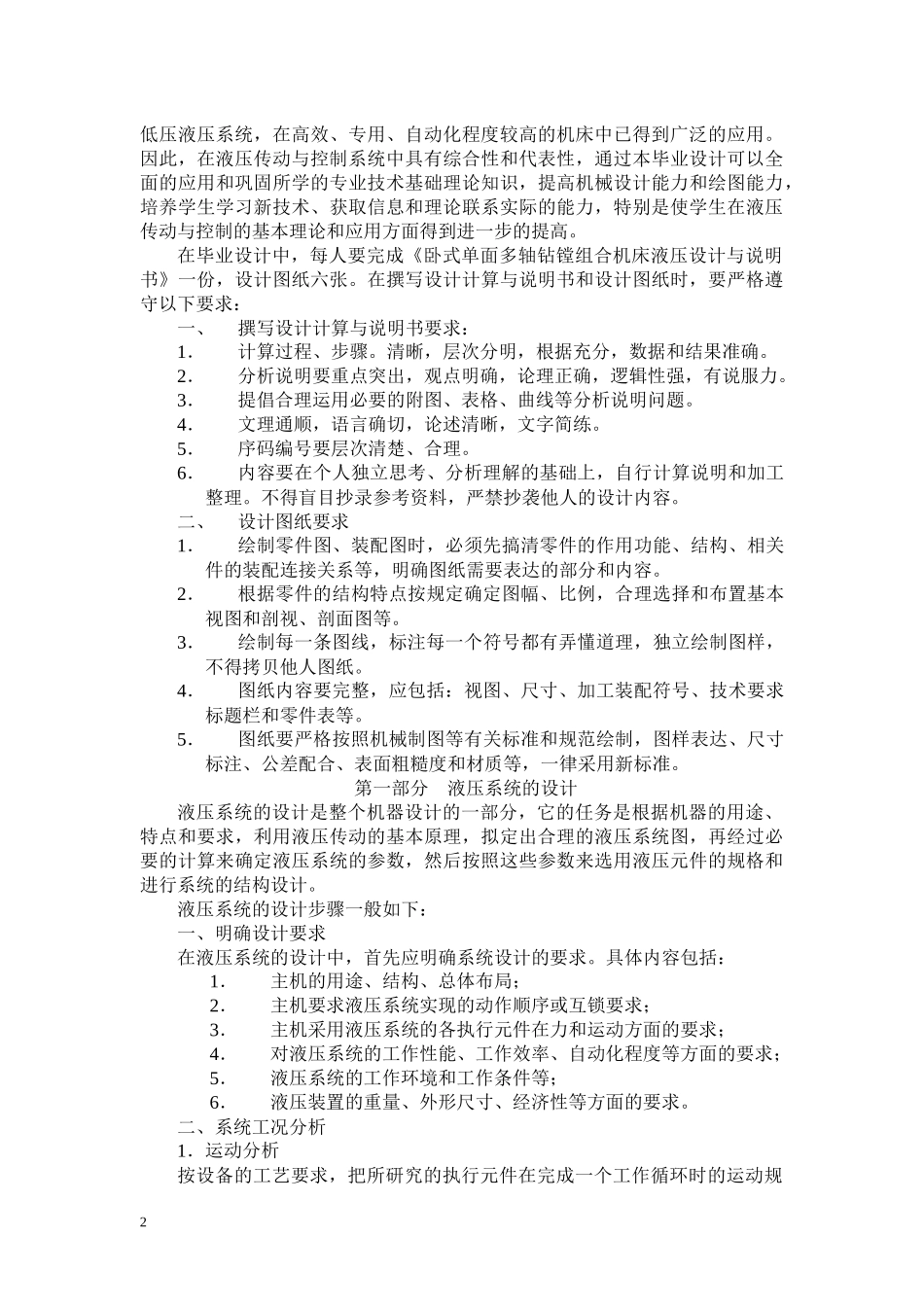

课程设计指导书设计课题：卧式单面多轴钻孔组合机床液压系统设计适用：机械设计制造及其自动化专业2009年前言液压传动技术是机械设备中发展最快的技术之一，特别是近年来与微电子、计算机技术结合，使液压技术进入了一个新的发展阶段，机、电、液、气一体是当今机械设备的发展方向。在数控加工的机械设备中已经广泛引用液压技术。作为数控技术应用专业的学生初步学会液压系统的设计，熟悉分析液压系统的工作原理的方法，掌握液压元件的作用与选型及液压系统的维护与修理将是十分必要的。液压传动在国民经济的各个部门都得到了广泛的应用，但是各部门采用液压传动的处发点不尽相同：例如，工程机械、压力机械采用液压传动的主要原因是取其结构简单、输出力大；航空工业采用液压传动的主要原因是取其重量轻、体积小；机床上采用液压传动的主要原因则是取其在工作过程中能无级变速，易于实现自动化，能实现换向频繁的往复运动等优点。为此，液压传动常在机床的如下一些装置中使用：1．进给运动传动装置这项应用在机床上最为广泛，磨床的砂轮架，车床、自动车床的刀架或转塔刀架，磨床、钻床、铣床、刨床的工作台或主轴箱，组合机床的动力头或滑台等，都可采用液压传动。2．往复主体运动传动装置龙门刨床的工作台、牛头刨床或插床的滑枕，都可以采用液压传动来实现其所需的高速往复运动，前者的速度可达60～90m/min，后者的速度可达30～50m/min。这些情况下采用液压传动，在减少换向冲击、降低能量消耗，缩短换向时间等方面都很有利。3．回转主体运动传动装置车床主轴可以采用液压传动来实现无级变速的回转主体运动，但是这一应用目前还不普遍。4．仿形装置车床、铣床、刨床上的仿形加工可以采用液压伺服系统来实现，其精度最高可达0.01～0.02mm。此外，磨床上的成型砂轮修正装置和标准四缸校正装置亦可采用这种系统。5.辅助装置机床上的夹紧装置，变速装置、丝杠螺母间隙消除装置，垂直移动部件的平衡装置，分度装置，工件和刀具的装卸、输送、储存装置等，都可以采用液压传动来实现，这样做有利于简化机床结构，提高机床自动化的程度。液压动力滑台是利用液压缸将泵站提供的液压能转变为滑台运动所需的机械能，来实现进给运动并完成一定得动作循环，是一种以速度变换为主的中、1低压液压系统，在高效、专用、自动化程度较高的机床中已得到广泛的应用。因此，在液压传动与控制系统中具有综合性和代表性，通过本毕业设计可以全面的应用和巩固所学的专业技术基础理论知识，提高机械设计能力和绘图能力，培养学生学习新技术、获取信息和理论联系实际的能力，特别是使学生在液压传动与控制的基本理论和应用方面得到进一步的提高。在毕业设计中，每人要完成《卧式单面多轴钻镗组合机床液压设计与说明书》一份，设计图纸六张。在撰写设计计算与说明书和设计图纸时，要严格遵守以下要求：一、撰写设计计算与说明书要求：1．计算过程、步骤。清晰，层次分明，根据充分，数据和结果准确。2．分析说明要重点突出，观点明确，论理正确，逻辑性强，有说服力。3．提倡合理运用必要的附图、表格、曲线等分析说明问题。4．文理通顺，语言确切，论述清晰，文字简练。5．序码编号要层次清楚、合理。6．内容要在个人独立思考、分析理解的基础上，自行计算说明和加工整理。不得盲目抄录参考资料，严禁抄袭他人的设计内容。二、设计图纸要求1．绘制零件图、装配图时，必须先搞清零件的作用功能、结构、相关件的装配连接关系等，明确图纸需要表达的部分和内容。2．根据零件的结构特点按规定确定图幅、比例，合理选择和布置基本视图和剖视、剖面图等。3．绘制每一条图线，标注每一个符号都有弄懂道理，独立绘制图样，不得拷贝他人图纸。4．图纸内容要完整，应包括：视图、尺寸、加工装配符号、技术要求标题栏和零件表等。5．图纸要严格按照机械制图等有关标准和规范绘制，图样表达、尺寸标注、公差配合、表面粗糙度和材质等，一律采用新标准。第一部分液压系统的设计液压系统的设计是整个机器设计的一部分，它的任务是根据机器的用途、特点和要求，利用液压传动的基本原理，拟定出合理的液压系统图，再经过必...
