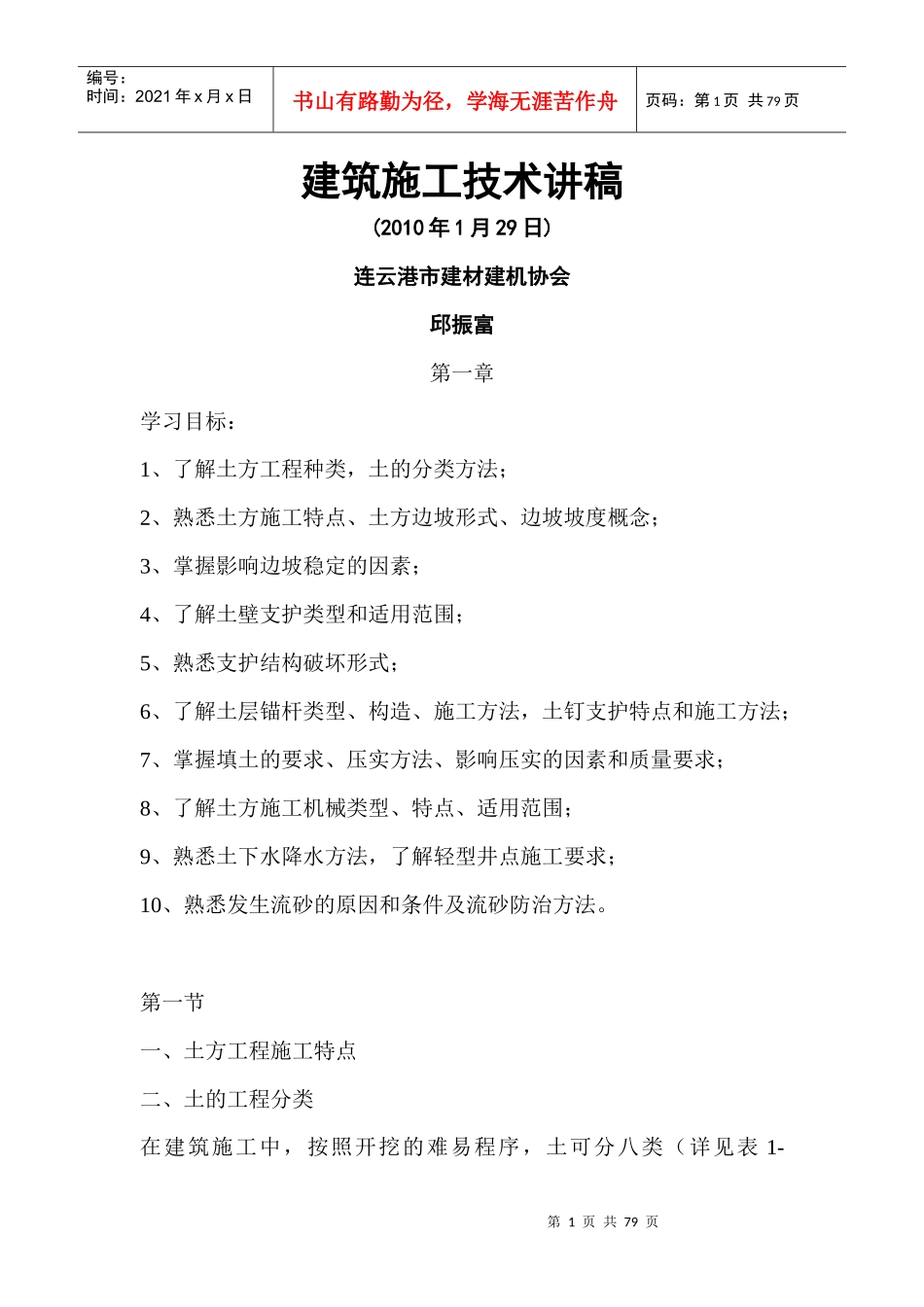

第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共79页建筑施工技术讲稿(2010年1月29日)连云港市建材建机协会邱振富第一章学习目标：1、了解土方工程种类，土的分类方法；2、熟悉土方施工特点、土方边坡形式、边坡坡度概念；3、掌握影响边坡稳定的因素；4、了解土壁支护类型和适用范围；5、熟悉支护结构破坏形式；6、了解土层锚杆类型、构造、施工方法，土钉支护特点和施工方法；7、掌握填土的要求、压实方法、影响压实的因素和质量要求；8、了解土方施工机械类型、特点、适用范围；9、熟悉土下水降水方法，了解轻型井点施工要求；10、熟悉发生流砂的原因和条件及流砂防治方法。第一节一、土方工程施工特点二、土的工程分类在建筑施工中，按照开挖的难易程序，土可分八类（详见表1-第2页共79页第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共79页1，P2）三、土的工程物理性质1、土的天然含水量（P3）。Mw-土中水的质量；Ms-土中固体颗粒质量。土的含水量W是土中的质量与固体颗粒质量之比的百分数表示。W=Mw/Ms%2、土的密度（1）天然密度ρ=m/v（2）干密度=ρd=ms/v3、土的可松性土具有可松性，即自然状态下的土经开挖后，其体积因松散而增大，以后经回填压实，其体积能不能恢复原状，这种性质称为土的可松性。土的可松性程度可用可松性系数表示，即：Ks=V2/V1（1-4）Ks’=V3/V1（1-5）式中：Ks－土的最初可松性系数；Ks’－土的最终可松性系数；V1－土在天然状态下的体积；V2－土被挖出后在松散状态的体积；V3－土经压实后的体积。土的可松性对土方量的平衡调配，确定场地设计标高，计算这土机具的数量、弃土坑的容积、填土所需挖方体积均有很大影响。各类第3页共79页第2页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共79页土的可松性系统见表1-2（详见P2）。表1-2各种土的可松性参考数值工的类型体积增加百分比%可松性系数最初最终KsKs’一类土（种植土除外）8-71-3.01.08-1.171.01-1.03一类土（植物性土、泥炭）20-303-41.20-1.301.03-1.04二类土14-281.5-51.14-1.281.02-1.05举例说明可松性系数的作用：某工程设备基础为2×2×3（m3）的钢筋砼基础，基坑为3×3×3（m3）一类土（植物性土），试求回填设备基础基坑后余土体积。若用一次可运6m3土的汽车外运，需多少辆汽车。解：第一步，查表得：KS=1.2,KS’=1.03,求基坑体积V基=3×3×3×=27m3第二步，求设备基础体积V设=2×2×3=12m3第三步，求回填土压实后体积V回=27-12=13m3第四步，求回填需原状土体积13÷1.03=14.56根据公式（1-5）KS’=V3/V1第五步，求余土体积根据公式（1-4）KS=V2/V1（27－14.56）×1.2=14.928第六步，求运土汽车数量14.93÷6=2.4883辆4、土的渗透性第4页共79页第3页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共79页土的渗透性指水流通过土中孔隙的难易程序，水在单位时间内穿透土层的能力称为渗透系数，用K表示，单位为m/d。土下水在土中渗流速度一般可按达西定律计算，其公式如下：V=K×(H1－H2)/L=K×h/l=KiV－－水在土中的渗透速度，m/d；i－－水力坡度，i=H1－H2/L，即A、B两点水头差与其水平距离之比；K－－土的渗透系数，m/d。（详P4，表1-3）达西（Darcy,H）法国学者，于1856年做了砂土渗透实验，实验筒中部装满砂，试件长L，截面积为F。实验筒左端顶部注水，使小头保持稳定，砂土两端各装一支测压管，测得前后两支测管水位差为h。实验筒在右端底部留一排出水口，下接一个排水容器，经过t秒后，水经过砂土试样的渗透量即盛水容器t秒钟所接的水量Q，则每秒钟的流量为q.第二节基坑（槽）的土方开挖一、土方边坡土方边坡的坡度以其高度h与底宽b之比（即图1-1，P5）即土方边坡坡度=h/b=1/b/h=1：m式中：m=b/h，称为坡度系数。第5页共79页第4页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共79页边坡的坡度根据不同填挖高度，土的物理力学性质和工程的重要性，边坡附近地面堆载情况由设计确定。在满足土体边坡稳定的条件下，可作直线形...
