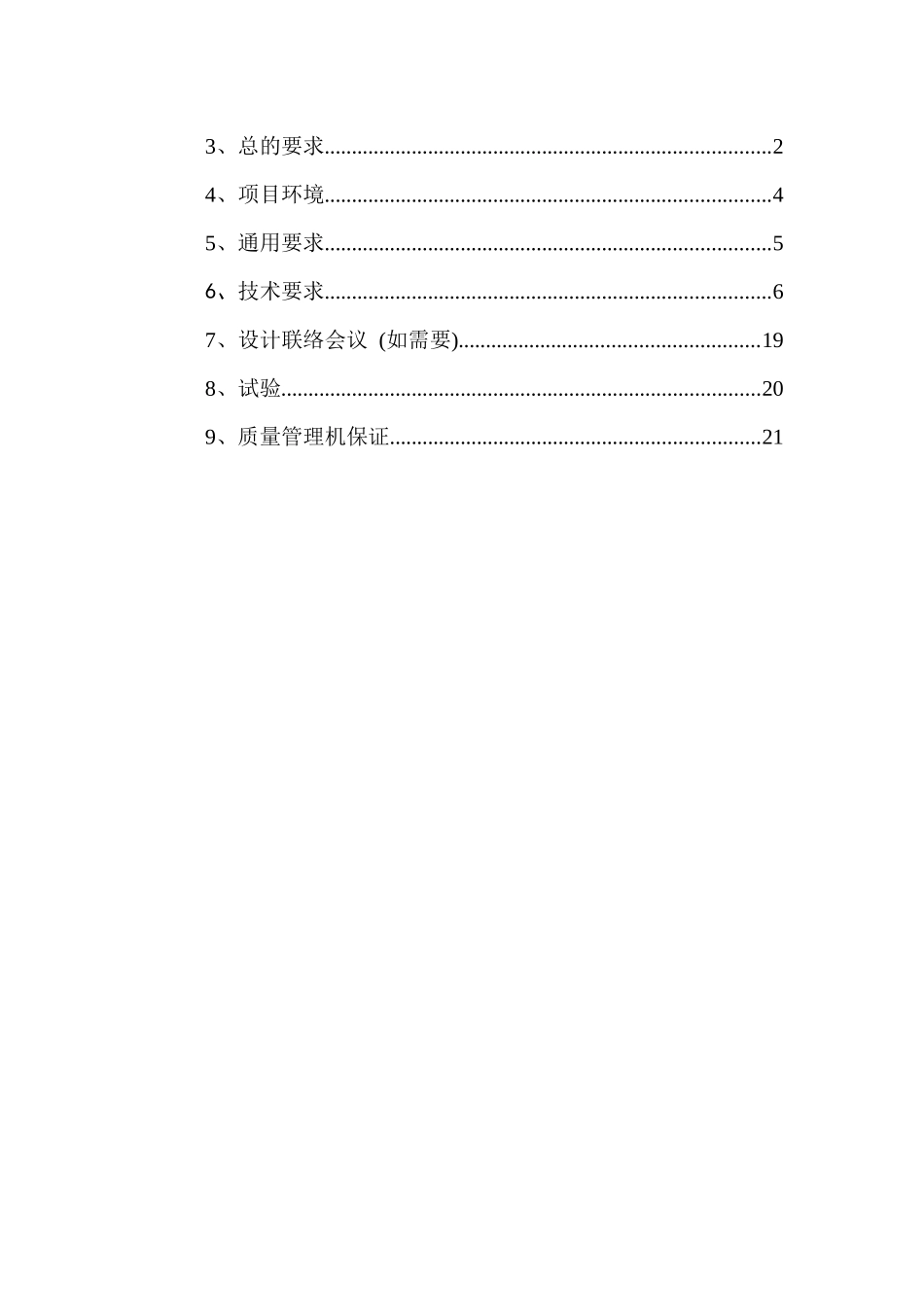

山西煤销集团古交鑫峰煤业有限公司10kV变电所综合自动化装置技术规格书编制：审核：二0一二年四月五日审查表矿机电科：年月日矿机电矿长：年月日矿总工程师：年月日矿长：年月日公司机电部：年月日公司分管副总：年月日公司总工程师：年月日审查意见：目录1、供货范围..................................................................................12、项目概况..................................................................................23、总的要求..................................................................................24、项目环境..................................................................................45、通用要求..................................................................................56、技术要求..................................................................................67、设计联络会议(如需要).......................................................198、试验........................................................................................209、质量管理机保证....................................................................211、供货范围本表仅为10KV变电所综合自动化装置供货范围的主要项目，卖方应根据买方的技术条件提出详细的设备清单。10KV站：序号名称型号单位数量备注1通信测控屏（每面柜包括）面1通讯管理机单元台1GPS对时单元台1以太网交换机台1公共测控单元15路电流测量、32路电压测量、56路遥信量、16路遥控量、8路直流测量台1电量采集单元台1预留开孔位置UPS单元台1预留开孔位置210KV光纤差动保护测控装置（包括光纤接线盒及尾纤）台13就地分散安装310KV三段电流保护测控装置台5410KV变压器保护装置台2就地分散安装510KV电容器保护装置台2就地分散安装610KV分段保护自投装置（含备自投）台1就地分散安装710KVPT并列测控单元台1就地分散安装8微机消谐装置SMR-WXB台2就地分散安装9以太网交换机台1就地分散安装10五防及监控主机台111监控、五防等软件套112五防锁具及配件套1013打印机台114备品备件套1CPU板2块，测控装置一台，电源板一块15网络连接电缆套1满足工程需要16操作台台12、项目概况本变电所的二次设备采用GCSAS型变电站综合自动化装置，完成变电站的监控及保护功能，同时向上级调度单位提供变电站运行状况信息，完成远动系统RTV（远方终端单元）功能。其保护型式为：10kV保护：10kV馈出线设电流速断保护和过电流保护，速断保护为主保护，过流保护为后备保护。在10kV馈出线上安装型零序电流互感器和单相接地保护装置，构成单相接地保护，单相接地保护动作于信号。电容器柜设无时限过电流，保护动作于跳闸。过电压保护、单相接地保护。低压馈线利用开关自身的过流脱扣器实现保护。10KV主接线采用单母线分段接线；400V主接线采用采用单母线分段接线。3、总的要求3.1需知3.1.1供货方（或供货厂，下同）必须有权威机构颁发的ISO-9000系列的认证证书或等同的质量保证体系认证证书及华北电网有限公司进网许1可证。供货方或供货厂（包括分包厂）应设计、制造和提供过同类设备，且使用条件应与本工程相类似，或按较规定的条件更严格，至少有3台套3年以上的商业运行经验。3.1.2供货方应仔细阅读招标文件。供货方提供的设备技术规范应与本协议书中提出的要求相一致，供货方也可以推荐满足本协议书要求的类似定型产品，但必须提出详细的技术偏差。3.1.3本书提出了对设备本体及其附属设备的技术要求。主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。3.1.4本书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有标准和规范的条文。未尽事宜均按国标规定执行，卖方必须保证提供符合IEC标准、国标、行标和本技术规范书的优质产品。3.1.5本书所使用的标准及规定的条款如遇到与供方所执行标准不一致时，应按较高标准执行。3.1.6如果卖方没有以书面形式对本协议书的条文提出异议，那么，视为卖方提...
