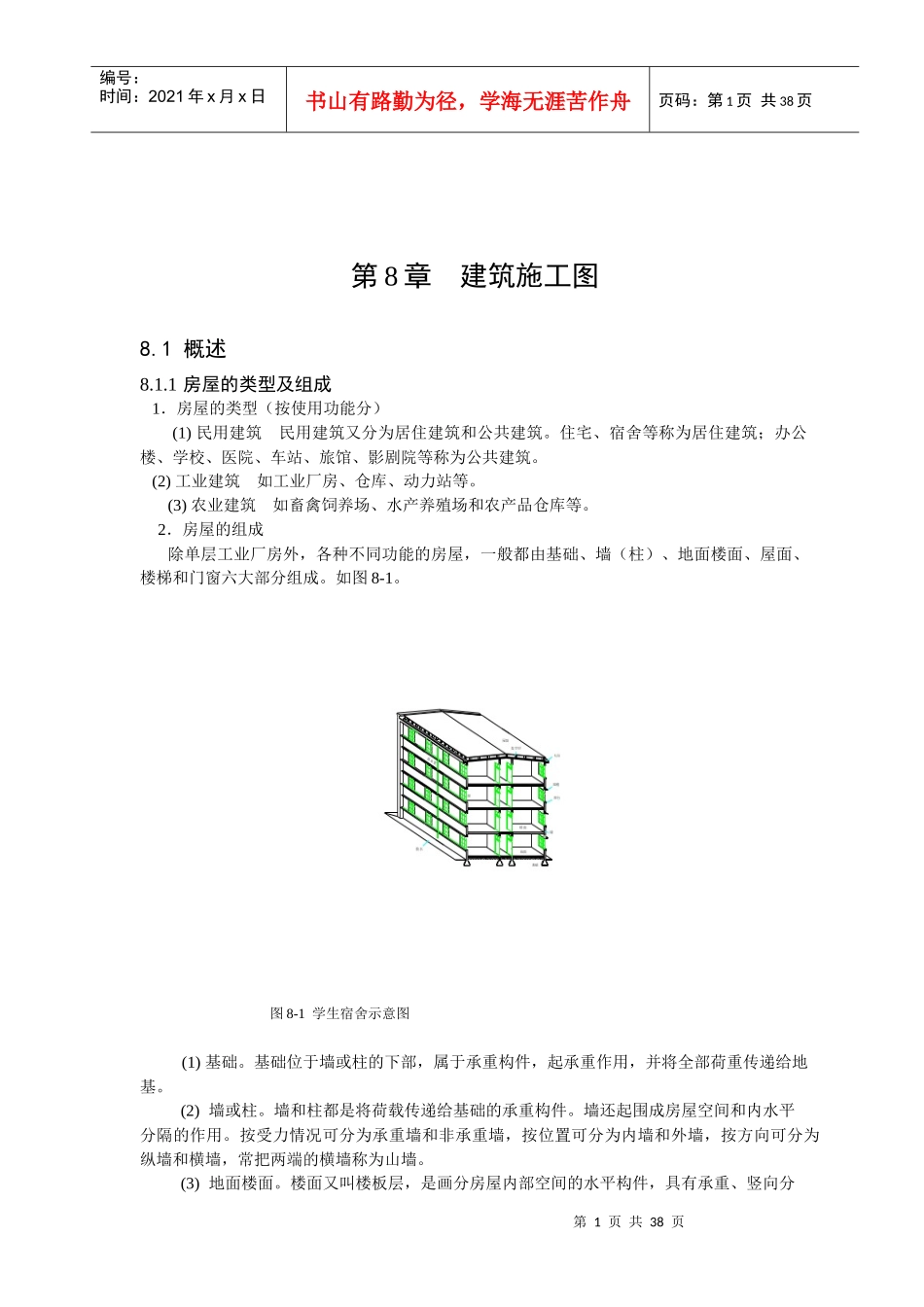

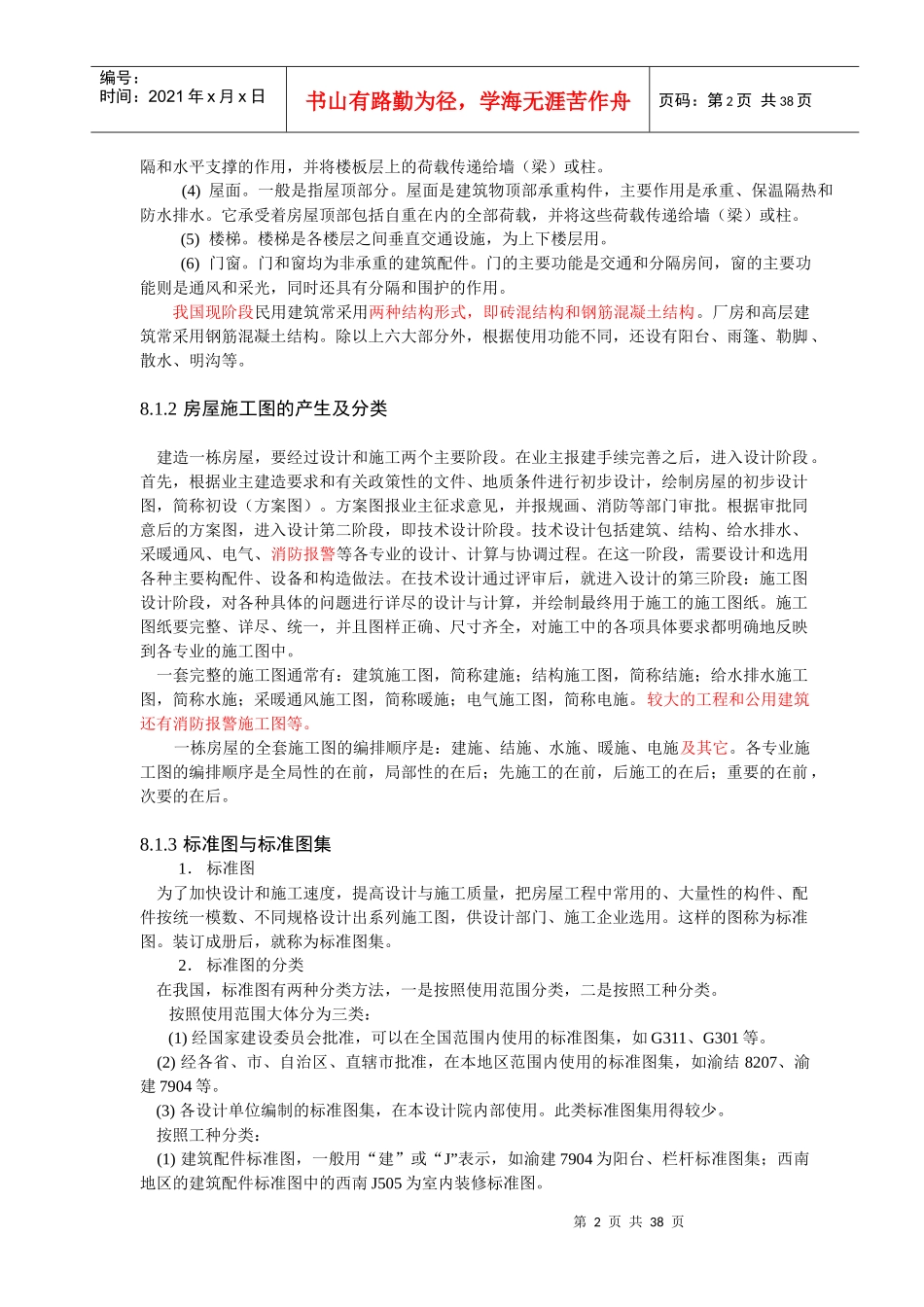

第1页共38页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共38页第8章建筑施工图8.1概述8.1.1房屋的类型及组成1.房屋的类型(按使用功能分)(1)民用建筑民用建筑又分为居住建筑和公共建筑。住宅、宿舍等称为居住建筑;办公楼、学校、医院、车站、旅馆、影剧院等称为公共建筑。(2)工业建筑如工业厂房、仓库、动力站等。(3)农业建筑如畜禽饲养场、水产养殖场和农产品仓库等。2.房屋的组成除单层工业厂房外,各种不同功能的房屋,一般都由基础、墙(柱)、地面楼面、屋面、楼梯和门窗六大部分组成。如图8-1。图8-1学生宿舍示意图(1)基础。基础位于墙或柱的下部,属于承重构件,起承重作用,并将全部荷重传递给地基。(2)墙或柱。墙和柱都是将荷载传递给基础的承重构件。墙还起围成房屋空间和内水平分隔的作用。按受力情况可分为承重墙和非承重墙,按位置可分为内墙和外墙,按方向可分为纵墙和横墙,常把两端的横墙称为山墙。(3)地面楼面。楼面又叫楼板层,是画分房屋内部空间的水平构件,具有承重、竖向分第2页共38页第1页共38页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共38页隔和水平支撑的作用,并将楼板层上的荷载传递给墙(梁)或柱。(4)屋面。一般是指屋顶部分。屋面是建筑物顶部承重构件,主要作用是承重、保温隔热和防水排水。它承受着房屋顶部包括自重在内的全部荷载,并将这些荷载传递给墙(梁)或柱。(5)楼梯。楼梯是各楼层之间垂直交通设施,为上下楼层用。(6)门窗。门和窗均为非承重的建筑配件。门的主要功能是交通和分隔房间,窗的主要功能则是通风和采光,同时还具有分隔和围护的作用。我国现阶段民用建筑常采用两种结构形式,即砖混结构和钢筋混凝土结构。厂房和高层建筑常采用钢筋混凝土结构。除以上六大部分外,根据使用功能不同,还设有阳台、雨篷、勒脚、散水、明沟等。8.1.2房屋施工图的产生及分类建造一栋房屋,要经过设计和施工两个主要阶段。在业主报建手续完善之后,进入设计阶段。首先,根据业主建造要求和有关政策性的文件、地质条件进行初步设计,绘制房屋的初步设计图,简称初设(方案图)。方案图报业主征求意见,并报规画、消防等部门审批。根据审批同意后的方案图,进入设计第二阶段,即技术设计阶段。技术设计包括建筑、结构、给水排水、采暖通风、电气、消防报警等各专业的设计、计算与协调过程。在这一阶段,需要设计和选用各种主要构配件、设备和构造做法。在技术设计通过评审后,就进入设计的第三阶段:施工图设计阶段,对各种具体的问题进行详尽的设计与计算,并绘制最终用于施工的施工图纸。施工图纸要完整、详尽、统一,并且图样正确、尺寸齐全,对施工中的各项具体要求都明确地反映到各专业的施工图中。一套完整的施工图通常有:建筑施工图,简称建施;结构施工图,简称结施;给水排水施工图,简称水施;采暖通风施工图,简称暖施;电气施工图,简称电施。较大的工程和公用建筑还有消防报警施工图等。一栋房屋的全套施工图的编排顺序是:建施、结施、水施、暖施、电施及其它。各专业施工图的编排顺序是全局性的在前,局部性的在后;先施工的在前,后施工的在后;重要的在前,次要的在后。8.1.3标准图与标准图集1.标准图为了加快设计和施工速度,提高设计与施工质量,把房屋工程中常用的、大量性的构件、配件按统一模数、不同规格设计出系列施工图,供设计部门、施工企业选用。这样的图称为标准图。装订成册后,就称为标准图集。2.标准图的分类在我国,标准图有两种分类方法,一是按照使用范围分类,二是按照工种分类。按照使用范围大体分为三类:(1)经国家建设委员会批准,可以在全国范围内使用的标准图集,如G311、G301等。(2)经各省、市、自治区、直辖市批准,在本地区范围内使用的标准图集,如渝结8207、渝建7904等。(3)各设计单位编制的标准图集,在本设计院内部使用。此类标准图集用得较少。按照工种分类:(1)建筑配件标准图,一般用“建”或“J”表示,如渝建7904为阳台、栏杆标准图集;西南地区的建筑配件标准图中的西南J505为室内装修标准图。第3页共38页第2页共38页编号:时间...
