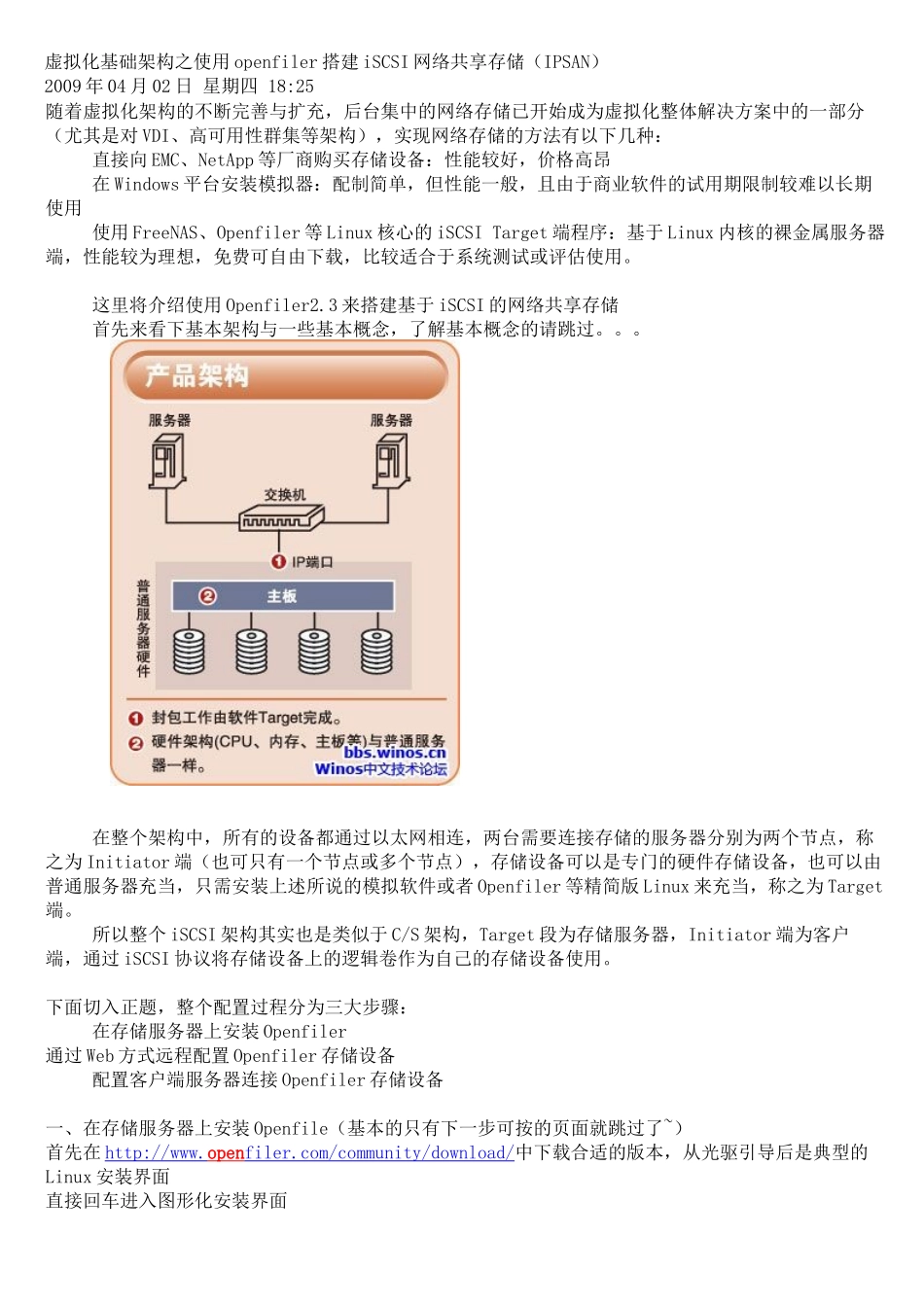

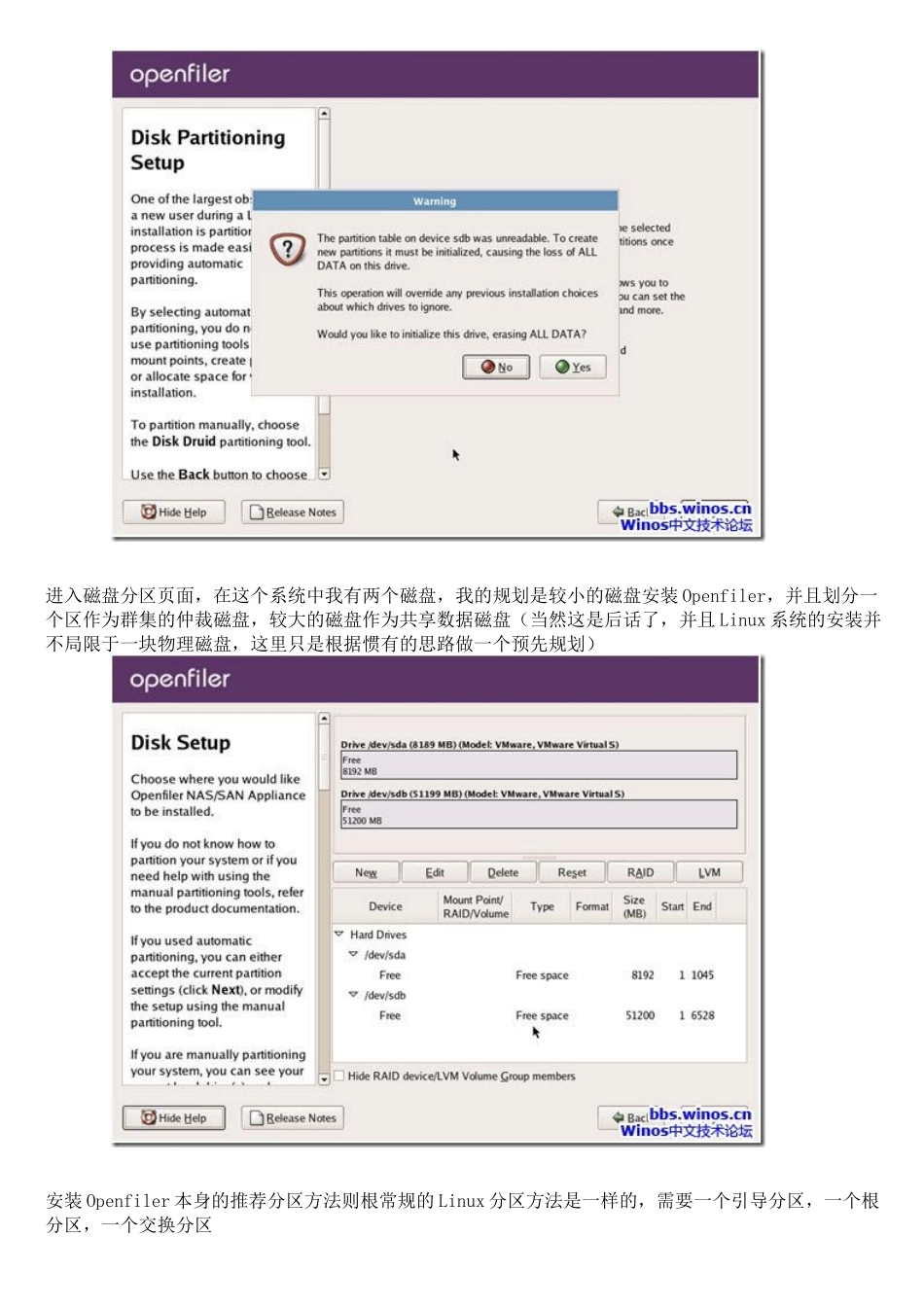

虚拟化基础架构之使用openfiler搭建iSCSI网络共享存储（IPSAN）2009年04月02日星期四18:25随着虚拟化架构的不断完善与扩充，后台集中的网络存储已开始成为虚拟化整体解决方案中的一部分（尤其是对VDI、高可用性群集等架构），实现网络存储的方法有以下几种：直接向EMC、NetApp等厂商购买存储设备：性能较好，价格高昂在Windows平台安装模拟器：配制简单，但性能一般，且由于商业软件的试用期限制较难以长期使用使用FreeNAS、Openfiler等Linux核心的iSCSITarget端程序：基于Linux内核的裸金属服务器端，性能较为理想，免费可自由下载，比较适合于系统测试或评估使用。这里将介绍使用Openfiler2.3来搭建基于iSCSI的网络共享存储首先来看下基本架构与一些基本概念，了解基本概念的请跳过。。。在整个架构中，所有的设备都通过以太网相连，两台需要连接存储的服务器分别为两个节点，称之为Initiator端（也可只有一个节点或多个节点），存储设备可以是专门的硬件存储设备，也可以由普通服务器充当，只需安装上述所说的模拟软件或者Openfiler等精简版Linux来充当，称之为Target端。所以整个iSCSI架构其实也是类似于C/S架构，Target段为存储服务器，Initiator端为客户端，通过iSCSI协议将存储设备上的逻辑卷作为自己的存储设备使用。下面切入正题，整个配置过程分为三大步骤：在存储服务器上安装Openfiler通过Web方式远程配置Openfiler存储设备配置客户端服务器连接Openfiler存储设备一、在存储服务器上安装Openfile（基本的只有下一步可按的页面就跳过了~）首先在http://www.openfiler.com/community/download/中下载合适的版本，从光驱引导后是典型的Linux安装界面直接回车进入图形化安装界面在磁盘设置这里如果不熟悉Linux磁盘分区的话可以直接选择自动分区，但是为了增强对磁盘分区的可控性，这里选择手动分区。系统询问是否初始化磁盘并删除所有数据，选择YES，连续选择两次No的话则Restart。。。进入磁盘分区页面，在这个系统中我有两个磁盘，我的规划是较小的磁盘安装Openfiler，并且划分一个区作为群集的仲裁磁盘，较大的磁盘作为共享数据磁盘（当然这是后话了，并且Linux系统的安装并不局限于一块物理磁盘，这里只是根据惯有的思路做一个预先规划）安装Openfiler本身的推荐分区方法则根常规的Linux分区方法是一样的，需要一个引导分区，一个根分区，一个交换分区点击较小的磁盘的Free空间，选择新建，在挂载点中择/boot，文件类型为ext3，只选择较小的磁盘（还是那句话，根据惯有思维，实在不习惯将一个分区横跨两个无力磁盘），大小设为100M即可，确定下方为固定大小，勾选强制为主分区选项。用同样的方法建立根分区，挂载点位/，文件格式为ext3,挂载在较小的物理磁盘，大小为1GB-2GB即可，因为是精简版的Linux，且以后也不大会安装其它软件，所以1GB足矣（又是那句话，按照惯性思维，我设了2G，被微软惯性坏了。。。），下面则同样是固定大小，强制为主分区。最后建立一个交换分区，不需要选择挂载点，文件类型为swap，第一块无力磁盘，大小为内存的两倍即可，其余设置一样，这里发现少截张图。。。分区完成后最终的效果应该是这样的，其余的分区保持为Free状态，不然在Openfiler中可能无法分配。配置网络属性，建议设为固定IP，因为Openfiler安装完成之后没有图形界面，所有的配置都通过web方式完成，没有固定的IP会给以后的配置造成不必要的麻烦。接下来是选择时区，设置Root帐户密码，然后光盘中的文件拷贝至硬盘中开始正式安装，都比较简单，安装完成后取出光盘，按下Restart，整个安装过程就算完成了，其实跟安装普通的Linux没有任何区别。二、通过Web方式远程配置Openfiler存储设备启动Openfiler之后会显示他的Web管理的URL：https://IP:446通过远程客户端浏览器登录，用户名为openfiler,密码为password进入管理界面之后首先看到是一些常规设备信息，关系不大，在上方导航栏中选择system，拉到页面下方，在NetworkAccessConfiguration中添加Initiator客户端所在的网段地址，用以在之后选择是否授权这个网段的计算机能够连接本台存储，可以通过子网掩码进一步控制数量，类...
