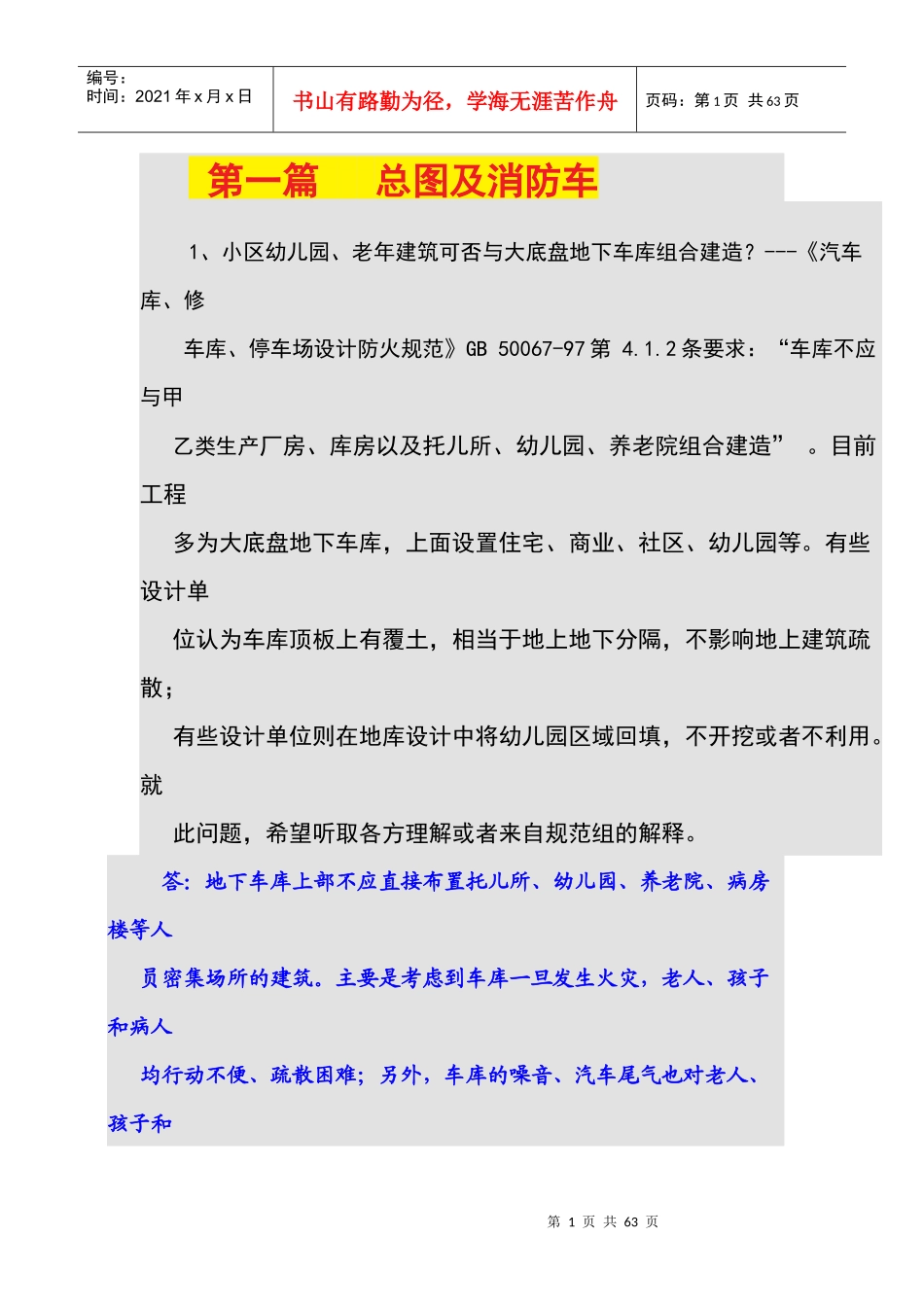

第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页第一篇总图及消防车1、小区幼儿园、老年建筑可否与大底盘地下车库组合建造？---《汽车库、修车库、停车场设计防火规范》GB50067-97第4.1.2条要求：“车库不应与甲乙类生产厂房、库房以及托儿所、幼儿园、养老院组合建造”。目前工程多为大底盘地下车库，上面设置住宅、商业、社区、幼儿园等。有些设计单位认为车库顶板上有覆土，相当于地上地下分隔，不影响地上建筑疏散；有些设计单位则在地库设计中将幼儿园区域回填，不开挖或者不利用。就此问题，希望听取各方理解或者来自规范组的解释。答：地下车库上部不应直接布置托儿所、幼儿园、养老院、病房楼等人员密集场所的建筑。主要是考虑到车库一旦发生火灾，老人、孩子和病人均行动不便、疏散困难；另外，车库的噪音、汽车尾气也对老人、孩子和第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页病人的健康不利。因此可将幼儿园区域采取回填、不开挖或设置结构夹层（有时设置小型丙丁戊类储藏室）的处理办法。车库出地面的楼梯间、排风口等均应远离托儿所、幼儿园、养老院、病房楼，并应符合相关要求。2、1/4消防扑救面是否一定要连续，如果建筑中间有突出物，建筑两侧扑救场地良好是否可以两段叠加？答：一般来说，消防扑救面应是连续扑救面，但受部分建筑突出物限制，无法做到连续，可以累加计算。3、消防车道距建筑物最大最小距离？(高层5～15m，多层没要求)部分造型一层或局部二层门头部分外凸，凸出主墙面多大合适？答：消防车道距建筑物外墙不宜小于5.0m，不宜大于15.0m。依据《高规》4.1.7条，凸出主墙体部分的裙房进深不应大于4.0m，高度不应大于5.0m。第3页共63页第2页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共63页4、消防登高面在建筑物的什么位置合适（有出入口位置还是任何一面都可以）？消防登高场地个数（高层住宅每个单元设置、公建按每边设计可否？）住宅是否可以只沿一个长边做消防车道（《住宅建筑规范》第9.8.1条说可以，当地消防审查意见有的不认可）？答：《高规》第4.1.7条：高层建筑的底边至少有一个长边或周边长度的1/4且不小于一个长边长度，不应布置高度大于5.00m、进深大于4.00m的裙房，且在此范围内必须设有直通室外的楼梯或直通楼梯间的出口。合并后的《建规》7.1.2对于住宅建筑和山坡地或河道边临空建造的高层建筑，可沿建筑的一个长边设置消防车道，但该长边所在建筑立面应为消防车登高操作面。7.2.1高层建筑应至少沿一个长边或周边长度的l/4且不小于一个长第4页共63页第3页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共63页边长度的底边连续布置消防车登高操作场地，该范围内的裙房进深大应大于4m。建筑高度不大于50m的建筑，连续布置消防车登高操作场地有困难时，可间隔布置，但间隔距离不宜大于30m，且消防车登高操作场地的总长度仍应符合上述规定。7.2.2消防登高操作场地应符合下列规定：1可结合消防车道布置且应与消防车道连通，场地靠建筑外墙一侧的边缘距离建筑外墙不宜小于5m，且不应大于10m；2场地与厂房、仓库、民用建筑之间不应设置妨碍消防车操作的架空高压电线、树木、车库出入口等障碍。3场地的坡度不宜大于3%，长度和宽度分别不应小于15m和8m。对于建筑高度大于50m的建筑，场地的长度和宽度分别不应小于15m。4场地及其下面的建筑结构、管道和暗沟等，应能承受重型消防车的压力。7.2.3建筑物与消防登高操作场地相对应的范围内，应设置直通室外的楼梯或直通楼梯间的入口。7.2.4厂房、仓库、民用公共建筑的外墙应每层设置可供消防救援人员进入的窗口，窗口的净高度和净宽度分别不应小于0.8m和1.0m，下沿距室内地面不宜大于1.2m，间距不宜大于20m且每个第5页共63页第4页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共63页防火分区不应少于2个，设置位置应与消防车登高操作场地相对应。窗口的玻璃应易于破碎，并应设置可在室外识别的明显标志。施工图...
