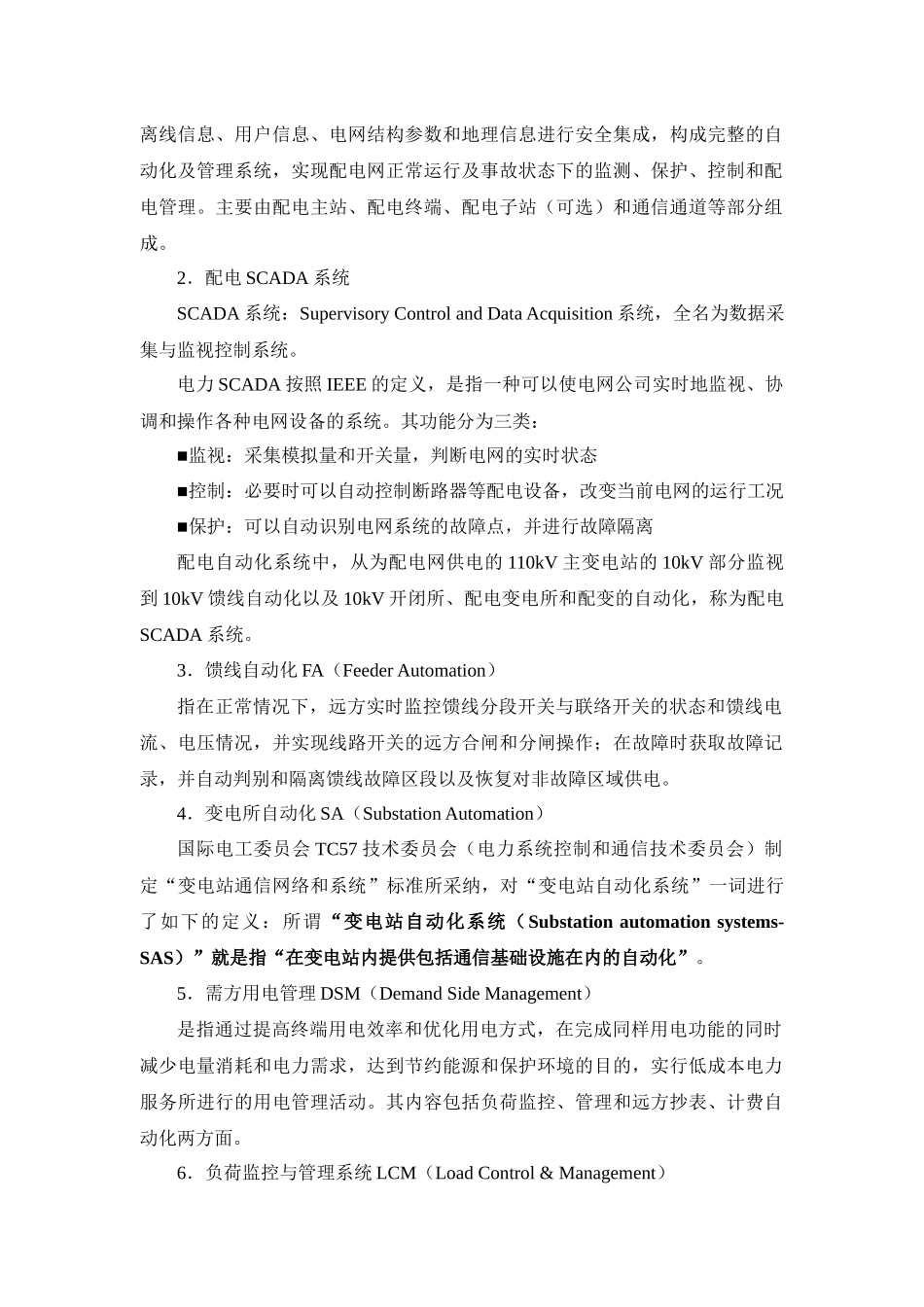

配电自动化技术体系2017年12月第一章配网自动化相关概念1.1配电管理系统的概念（DMS）通常把从变电、配电到用电过程的监视、控制和管理的综合自动化系统称为配电管理系统，其内容包括配电网数据采集和监控（SCADA，包括配网进线监视、配电变电站自动化、馈线自动化和配变巡检及低压无功补偿）、地理信息系统、网络分析和优化、工作管理系统、需方管理（负荷监控及管理和远方抄表及计费自动化）和调度员培训模拟系统几个部分。1.2配电管理系统DMS1．配电自动化系统：DAS（DistributionAutomationSystem）利用现代电子技术、通信技术、计算机及网络技术，将配电网实时信息和离线信息、用户信息、电网结构参数和地理信息进行安全集成，构成完整的自动化及管理系统，实现配电网正常运行及事故状态下的监测、保护、控制和配电管理。主要由配电主站、配电终端、配电子站（可选）和通信通道等部分组成。2．配电SCADA系统SCADA系统：SupervisoryControlandDataAcquisition系统，全名为数据采集与监视控制系统。电力SCADA按照IEEE的定义，是指一种可以使电网公司实时地监视、协调和操作各种电网设备的系统。其功能分为三类：■监视：采集模拟量和开关量，判断电网的实时状态■控制：必要时可以自动控制断路器等配电设备，改变当前电网的运行工况■保护：可以自动识别电网系统的故障点，并进行故障隔离配电自动化系统中，从为配电网供电的110kV主变电站的10kV部分监视到10kV馈线自动化以及10kV开闭所、配电变电所和配变的自动化，称为配电SCADA系统。3．馈线自动化FA（FeederAutomation）指在正常情况下，远方实时监控馈线分段开关与联络开关的状态和馈线电流、电压情况，并实现线路开关的远方合闸和分闸操作；在故障时获取故障记录，并自动判别和隔离馈线故障区段以及恢复对非故障区域供电。4．变电所自动化SA（SubstationAutomation）国际电工委员会TC57技术委员会（电力系统控制和通信技术委员会）制定“变电站通信网络和系统”标准所采纳，对“变电站自动化系统”一词进行了如下的定义：所谓“变电站自动化系统（Substationautomationsystems-SAS）”就是指“在变电站内提供包括通信基础设施在内的自动化”。5．需方用电管理DSM（DemandSideManagement）是指通过提高终端用电效率和优化用电方式，在完成同样用电功能的同时减少电量消耗和电力需求，达到节约能源和保护环境的目的，实行低成本电力服务所进行的用电管理活动。其内容包括负荷监控、管理和远方抄表、计费自动化两方面。6．负荷监控与管理系统LCM（LoadControl&Management）根据用户的用电量、分时电价、天气预报以及建筑物内的供暖特性等进行综合分析，确定最优运行和负荷控制计划，对集中负荷及部分工厂用电负荷进行监视、管理和控制，并通过合理的电价结构引导用户转移负荷、平坦负荷曲线。7．远方抄表与计费自动化AMR（AutomaticMessageRecording）指通过各种通信手段读取远方用户电表数据，并将其传至控制中心，自动生成电费报表和曲线等。8．进线监视一般完成对配电网进线变电所的开关位置、母线电压、线路电流、有功和无功功率以及电度量的监视。9．配电自动化DA（DistributionAutomation）配电自动化系统是配电管理系统（DMS）的主要组成部分，主要包括变电站自动化和馈电线自动化。主要功能有：运行状态监测和控制、故障定位和隔离、无故障区自动恢复供电、网络重构、无功功率控制和电压调整等。10．配网管理系统MIS（ManagementInformationSystem）配网信息的管理系统，管理对象为配电网地理信息、运行数据历年数据库、用户设备及负荷变动、停电管理信息，进行业扩、供电方式与路径、统计分析等数据显示及建议。11．地理信息系统AM/FM/GISAM（AutomatedMapping），自动绘图，包括制作、编辑、修改与管理图形，包括地图、设计图或其它各种图形。FM（FacilitiesManagement），设备管理，包括各种设备及其属性的管理。指将变电站、馈线、变压器、开关、电杆等设备的技术数据反映在地理背景图上。GIS（GeographicInformationSystem），地理信息系统，为了获取、存取、检索、分析和显示空间定位数据而建立的计算机数据库...
