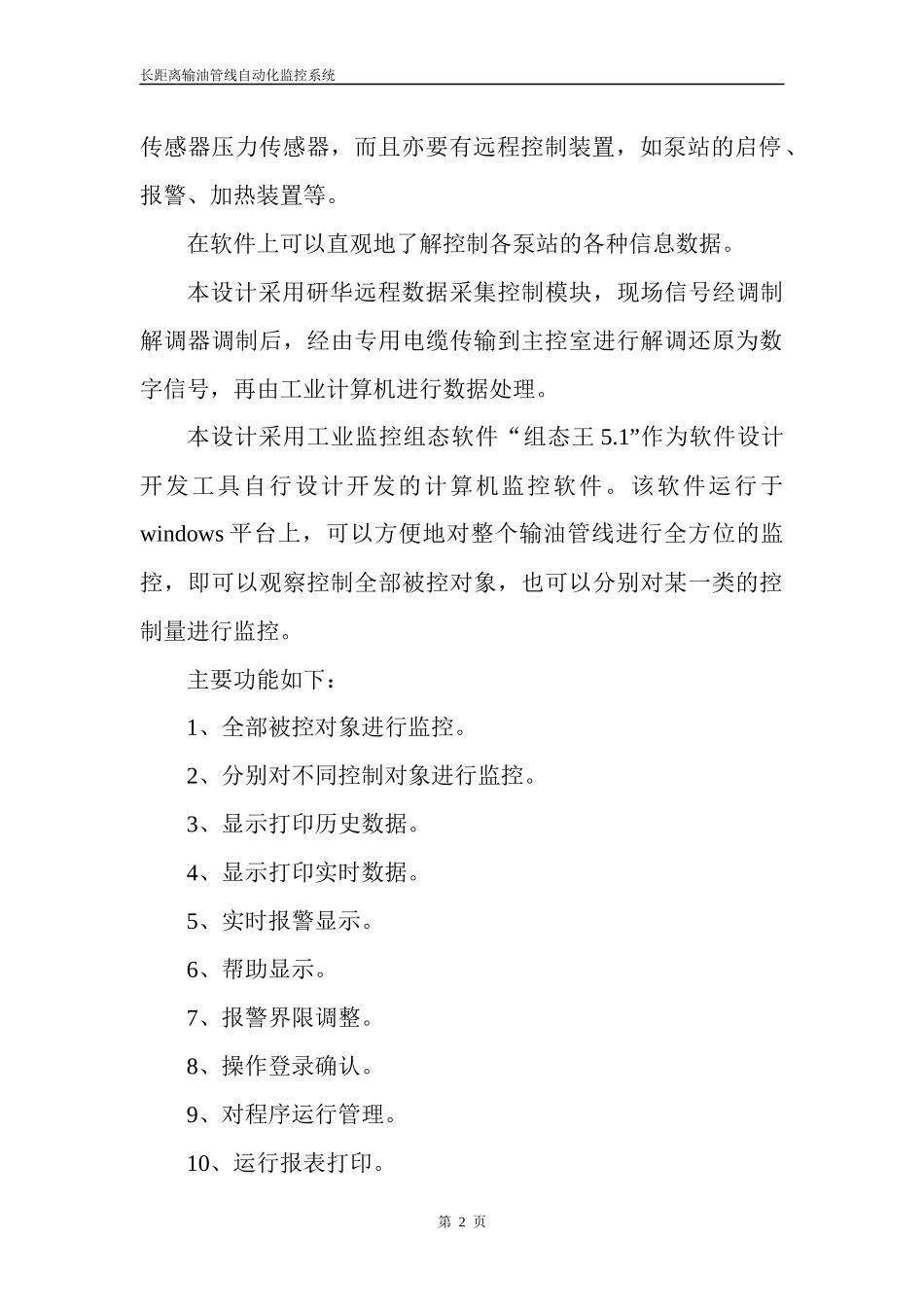

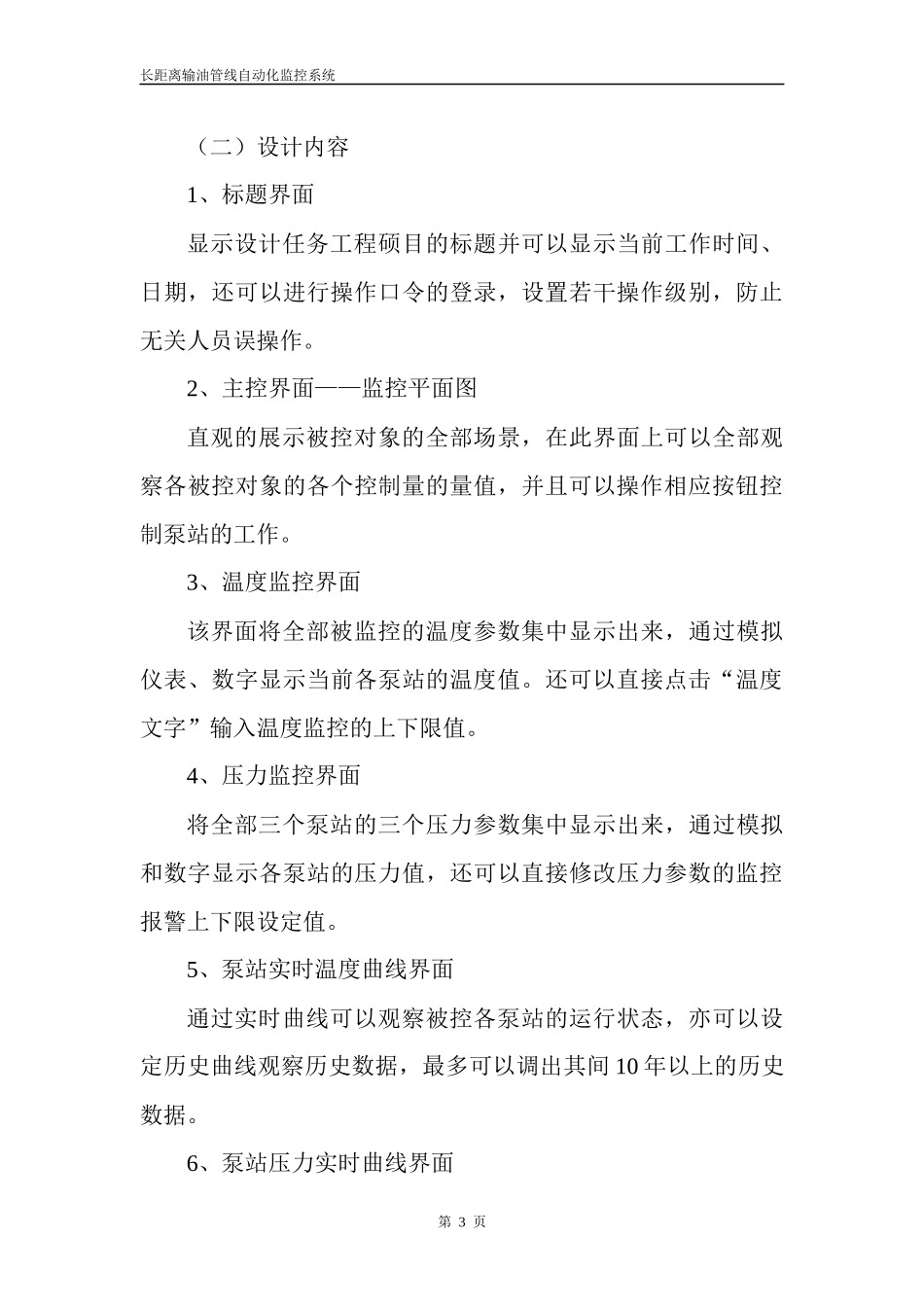

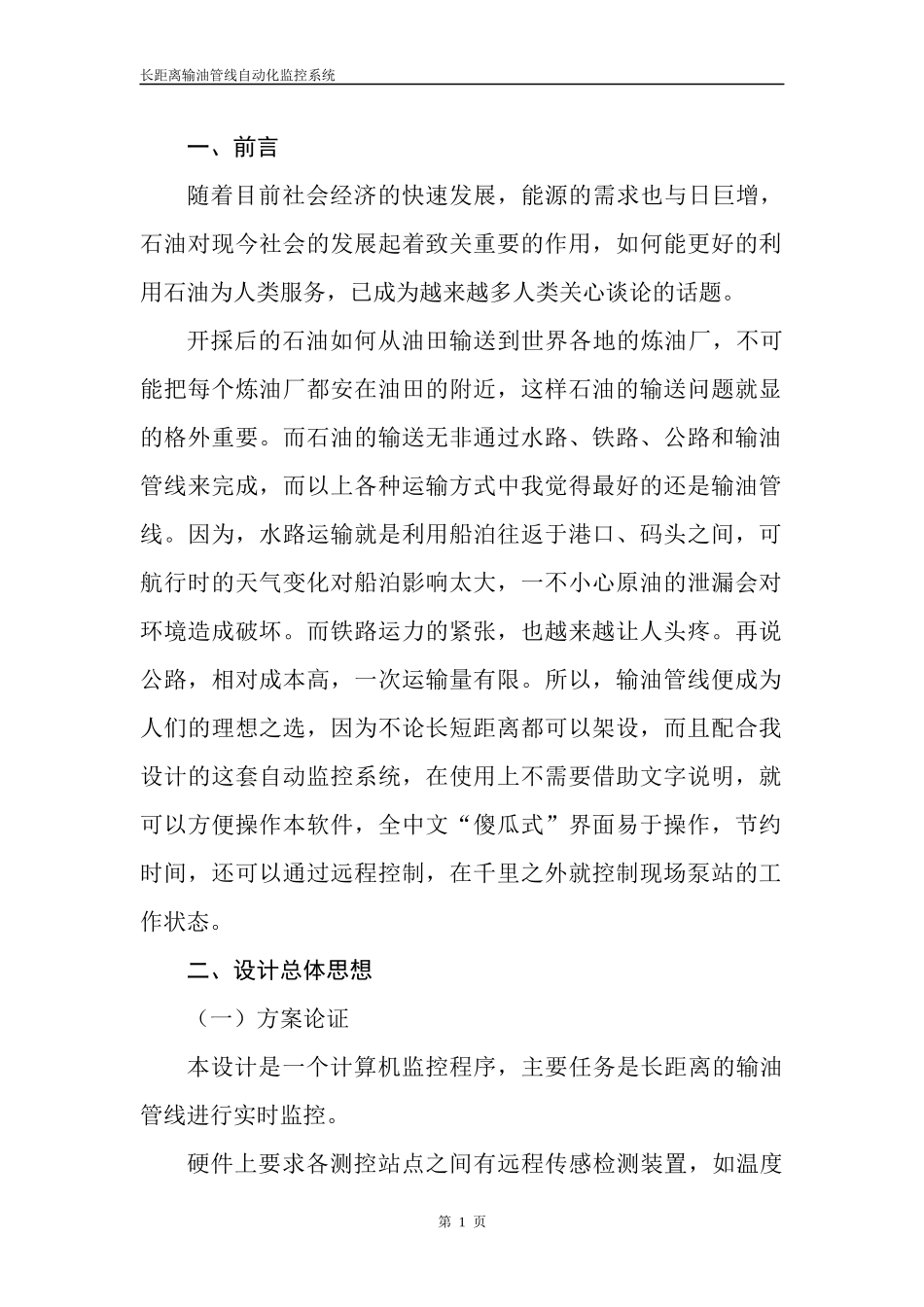

长距离输油管线自动化监控系统一、前言随着目前社会经济的快速发展，能源的需求也与日巨增，石油对现今社会的发展起着致关重要的作用，如何能更好的利用石油为人类服务，已成为越来越多人类关心谈论的话题。开採后的石油如何从油田输送到世界各地的炼油厂，不可能把每个炼油厂都安在油田的附近，这样石油的输送问题就显的格外重要。而石油的输送无非通过水路、铁路、公路和输油管线来完成，而以上各种运输方式中我觉得最好的还是输油管线。因为，水路运输就是利用船泊往返于港口、码头之间，可航行时的天气变化对船泊影响太大，一不小心原油的泄漏会对环境造成破坏。而铁路运力的紧张，也越来越让人头疼。再说公路，相对成本高，一次运输量有限。所以，输油管线便成为人们的理想之选，因为不论长短距离都可以架设，而且配合我设计的这套自动监控系统，在使用上不需要借助文字说明，就可以方便操作本软件，全中文“傻瓜式”界面易于操作，节约时间，还可以通过远程控制，在千里之外就控制现场泵站的工作状态。二、设计总体思想（一）方案论证本设计是一个计算机监控程序，主要任务是长距离的输油管线进行实时监控。硬件上要求各测控站点之间有远程传感检测装置，如温度第1页长距离输油管线自动化监控系统传感器压力传感器，而且亦要有远程控制装置，如泵站的启停、报警、加热装置等。在软件上可以直观地了解控制各泵站的各种信息数据。本设计采用研华远程数据采集控制模块，现场信号经调制解调器调制后，经由专用电缆传输到主控室进行解调还原为数字信号，再由工业计算机进行数据处理。本设计采用工业监控组态软件“组态王5.1”作为软件设计开发工具自行设计开发的计算机监控软件。该软件运行于windows平台上，可以方便地对整个输油管线进行全方位的监控，即可以观察控制全部被控对象，也可以分别对某一类的控制量进行监控。主要功能如下：1、全部被控对象进行监控。2、分别对不同控制对象进行监控。3、显示打印历史数据。4、显示打印实时数据。5、实时报警显示。6、帮助显示。7、报警界限调整。8、操作登录确认。9、对程序运行管理。10、运行报表打印。第2页长距离输油管线自动化监控系统（二）设计内容1、标题界面显示设计任务工程硕目的标题并可以显示当前工作时间、日期，还可以进行操作口令的登录，设置若干操作级别，防止无关人员误操作。2、主控界面——监控平面图直观的展示被控对象的全部场景，在此界面上可以全部观察各被控对象的各个控制量的量值，并且可以操作相应按钮控制泵站的工作。3、温度监控界面该界面将全部被监控的温度参数集中显示出来，通过模拟仪表、数字显示当前各泵站的温度值。还可以直接点击“温度文字”输入温度监控的上下限值。4、压力监控界面将全部三个泵站的三个压力参数集中显示出来，通过模拟和数字显示各泵站的压力值，还可以直接修改压力参数的监控报警上下限设定值。5、泵站实时温度曲线界面通过实时曲线可以观察被控各泵站的运行状态，亦可以设定历史曲线观察历史数据，最多可以调出其间10年以上的历史数据。6、泵站压力实时曲线界面第3页长距离输油管线自动化监控系统通过实时曲线，可以观察被控各泵站的运行状态，可以最多调阅十几年的历史数据便于分析故障原因。7、实时历史报表本界面用于将当前的各个被控对象的数据统计和打印，还可以将几十年的任意时段的数据通过报表方式显示和打印出来。一方面可以作为生产数据保存，还可以作为故障分析追究责任的依据。8、加热器控制界面通过运程控制，可以在千里之外就控制现场泵站的工作状态。9、帮助界面提示操作人员的操作方法，注意事项，使得操作者不需借助文字说明书就可以方便操作本软件。10、关闭程序界面全中文的“傻瓜式”界面易于操作节约时间。三、设计要求（一）下图为本设计（输油管线自动监控系统）简图其中包括：3个温度压力监测点、3个加压泵站、1个减压阀、2个加湿站、3个输油终站。需要分别对各站点的温度、压力进行监控，温度过低则加热器加热，压力过高则打开减压阀减压，压力过低则打开加压泵加压。第4页长距离输油管线自动化监控系统温度压力加压泵减压阀加热器（二）需要...
