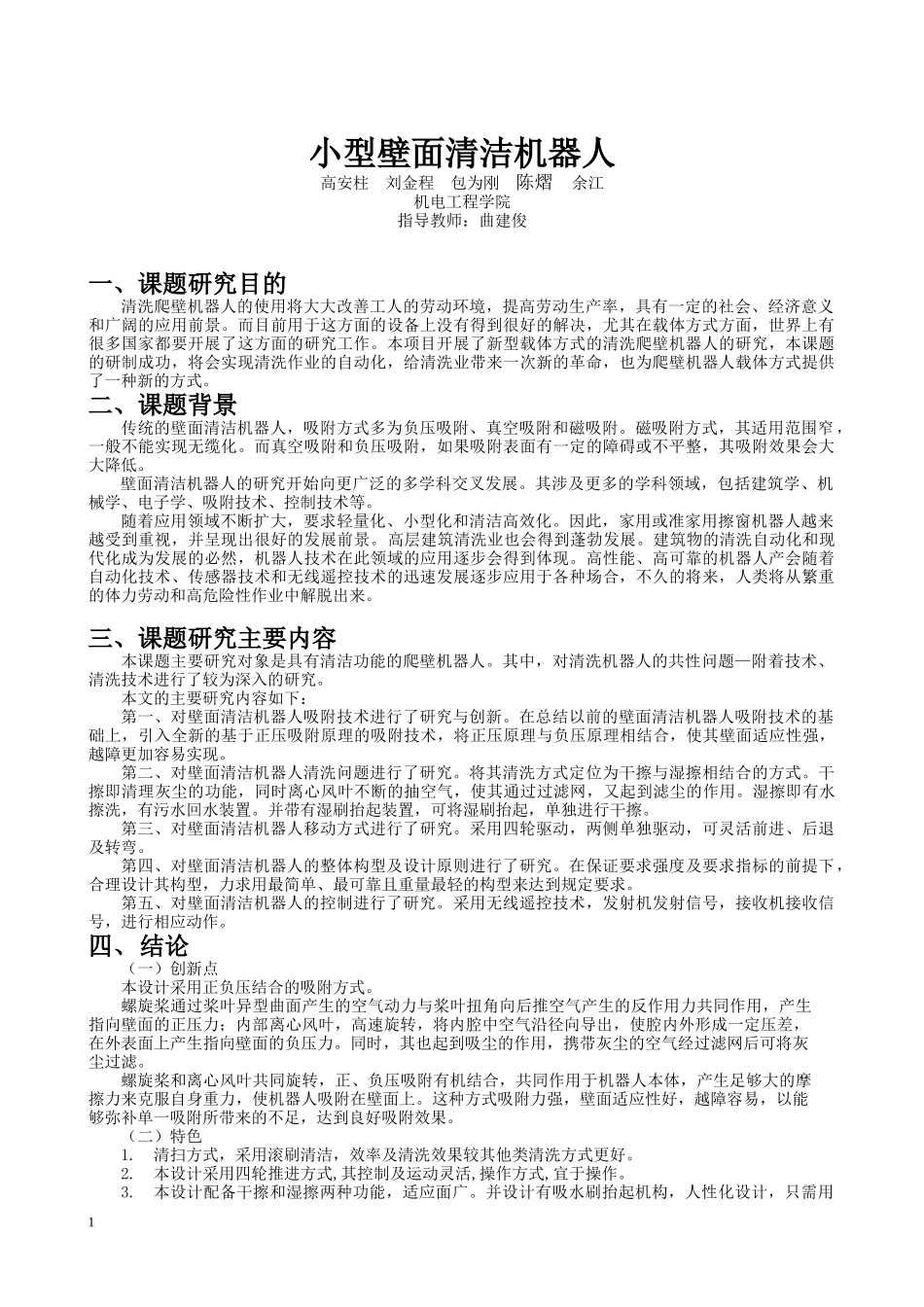

小型壁面清洁机器人高安柱刘金程包为刚陈熠余江机电工程学院指导教师：曲建俊一、课题研究目的清洗爬壁机器人的使用将大大改善工人的劳动环境，提高劳动生产率，具有一定的社会、经济意义和广阔的应用前景。而目前用于这方面的设备上没有得到很好的解决，尤其在载体方式方面，世界上有很多国家都要开展了这方面的研究工作。本项目开展了新型载体方式的清洗爬壁机器人的研究，本课题的研制成功，将会实现清洗作业的自动化，给清洗业带来一次新的革命，也为爬壁机器人载体方式提供了一种新的方式。二、课题背景传统的壁面清洁机器人，吸附方式多为负压吸附、真空吸附和磁吸附。磁吸附方式，其适用范围窄，一般不能实现无缆化。而真空吸附和负压吸附，如果吸附表面有一定的障碍或不平整，其吸附效果会大大降低。壁面清洁机器人的研究开始向更广泛的多学科交叉发展。其涉及更多的学科领域，包括建筑学、机械学、电子学、吸附技术、控制技术等。随着应用领域不断扩大，要求轻量化、小型化和清洁高效化。因此，家用或准家用擦窗机器人越来越受到重视，并呈现出很好的发展前景。高层建筑清洗业也会得到蓬勃发展。建筑物的清洗自动化和现代化成为发展的必然，机器人技术在此领域的应用逐步会得到体现。高性能、高可靠的机器人产会随着自动化技术、传感器技术和无线遥控技术的迅速发展逐步应用于各种场合，不久的将来，人类将从繁重的体力劳动和高危险性作业中解脱出来。三、课题研究主要内容本课题主要研究对象是具有清洁功能的爬壁机器人。其中，对清洗机器人的共性问题—附着技术、清洗技术进行了较为深入的研究。本文的主要研究内容如下：第一、对壁面清洁机器人吸附技术进行了研究与创新。在总结以前的壁面清洁机器人吸附技术的基础上，引入全新的基于正压吸附原理的吸附技术，将正压原理与负压原理相结合，使其壁面适应性强，越障更加容易实现。第二、对壁面清洁机器人清洗问题进行了研究。将其清洗方式定位为干擦与湿擦相结合的方式。干擦即清理灰尘的功能，同时离心风叶不断的抽空气，使其通过过滤网，又起到滤尘的作用。湿擦即有水擦洗，有污水回水装置。并带有湿刷抬起装置，可将湿刷抬起，单独进行干擦。第三、对壁面清洁机器人移动方式进行了研究。采用四轮驱动，两侧单独驱动，可灵活前进、后退及转弯。第四、对壁面清洁机器人的整体构型及设计原则进行了研究。在保证要求强度及要求指标的前提下，合理设计其构型，力求用最简单、最可靠且重量最轻的构型来达到规定要求。第五、对壁面清洁机器人的控制进行了研究。采用无线遥控技术，发射机发射信号，接收机接收信号，进行相应动作。四、结论（一）创新点本设计采用正负压结合的吸附方式。螺旋桨通过桨叶异型曲面产生的空气动力与桨叶扭角向后推空气产生的反作用力共同作用，产生指向壁面的正压力；内部离心风叶，高速旋转，将内腔中空气沿径向导出，使腔内外形成一定压差，在外表面上产生指向壁面的负压力。同时，其也起到吸尘的作用，携带灰尘的空气经过滤网后可将灰尘过滤。螺旋桨和离心风叶共同旋转，正、负压吸附有机结合，共同作用于机器人本体，产生足够大的摩擦力来克服自身重力，使机器人吸附在壁面上。这种方式吸附力强，壁面适应性好，越障容易，以能够弥补单一吸附所带来的不足，达到良好吸附效果。（二）特色1.清扫方式，采用滚刷清洁，效率及清洗效果较其他类清洗方式更好。2.本设计采用四轮推进方式,其控制及运动灵活,操作方式,宜于操作。3.本设计配备干擦和湿擦两种功能，适应面广。并设计有吸水刷抬起机构，人性化设计，只需用1机器人本体吸附部分推进部分清洁部分控制部分安全保护部分正负压相结合四轮驱动干、湿擦结合遥控绳索牵引保护手抬起，即可单独执行吸灰功能。4.本设计采用遥控方式控制其前进、后退和转弯，操作灵活，人机交互性好；而且可遥控控制螺旋桨及离心风叶的转速，进而灵活地调节其吸附力，以适应不同的场合。5.本设计综合运用机械、电控等领域的技术，具备机、电相结合的特点，符合现代机械行业发展趋势。本项目在继承传统吸附方式的同时，引入正压吸附，这不仅丰富了壁面机器人的吸附技术...
