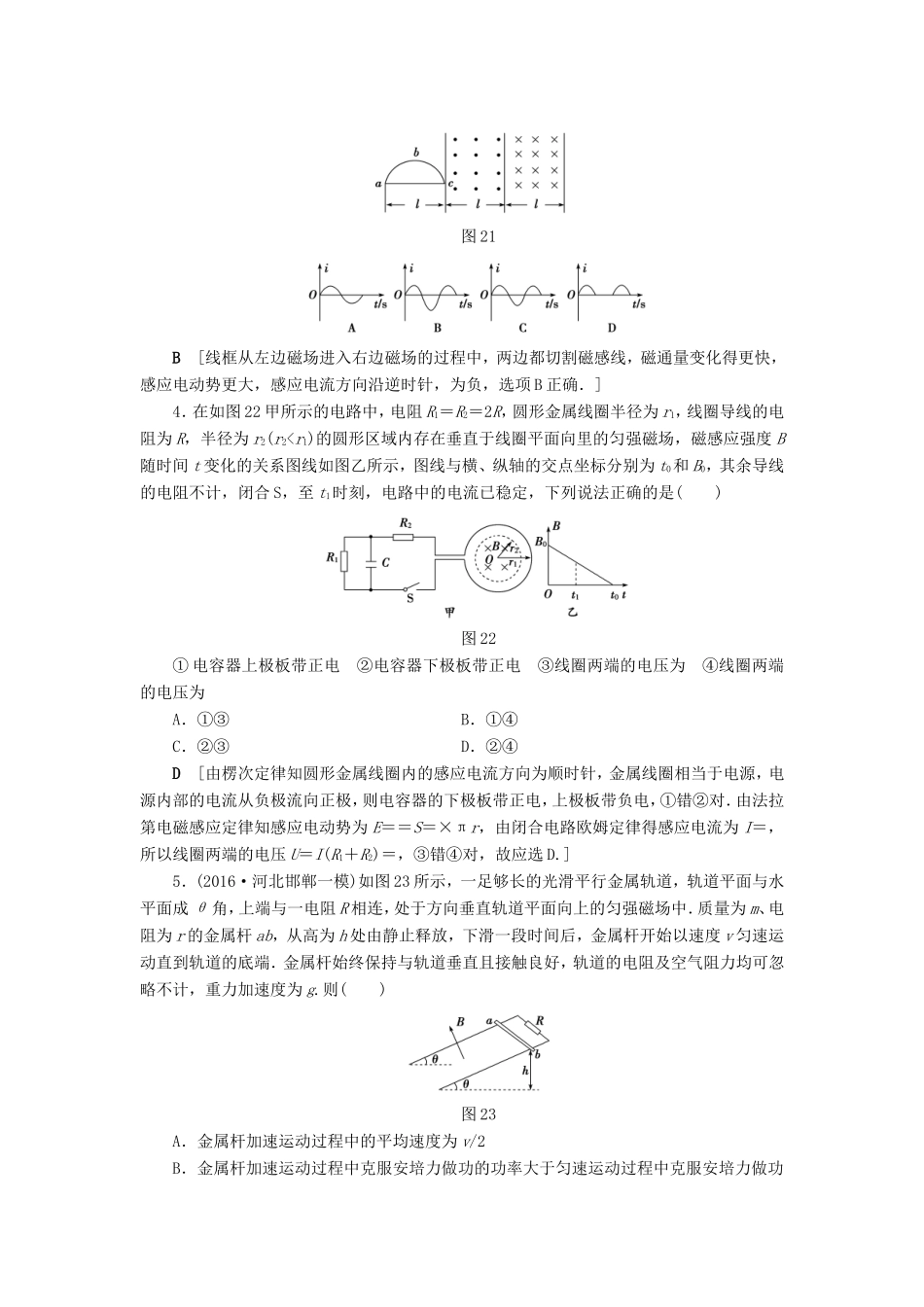

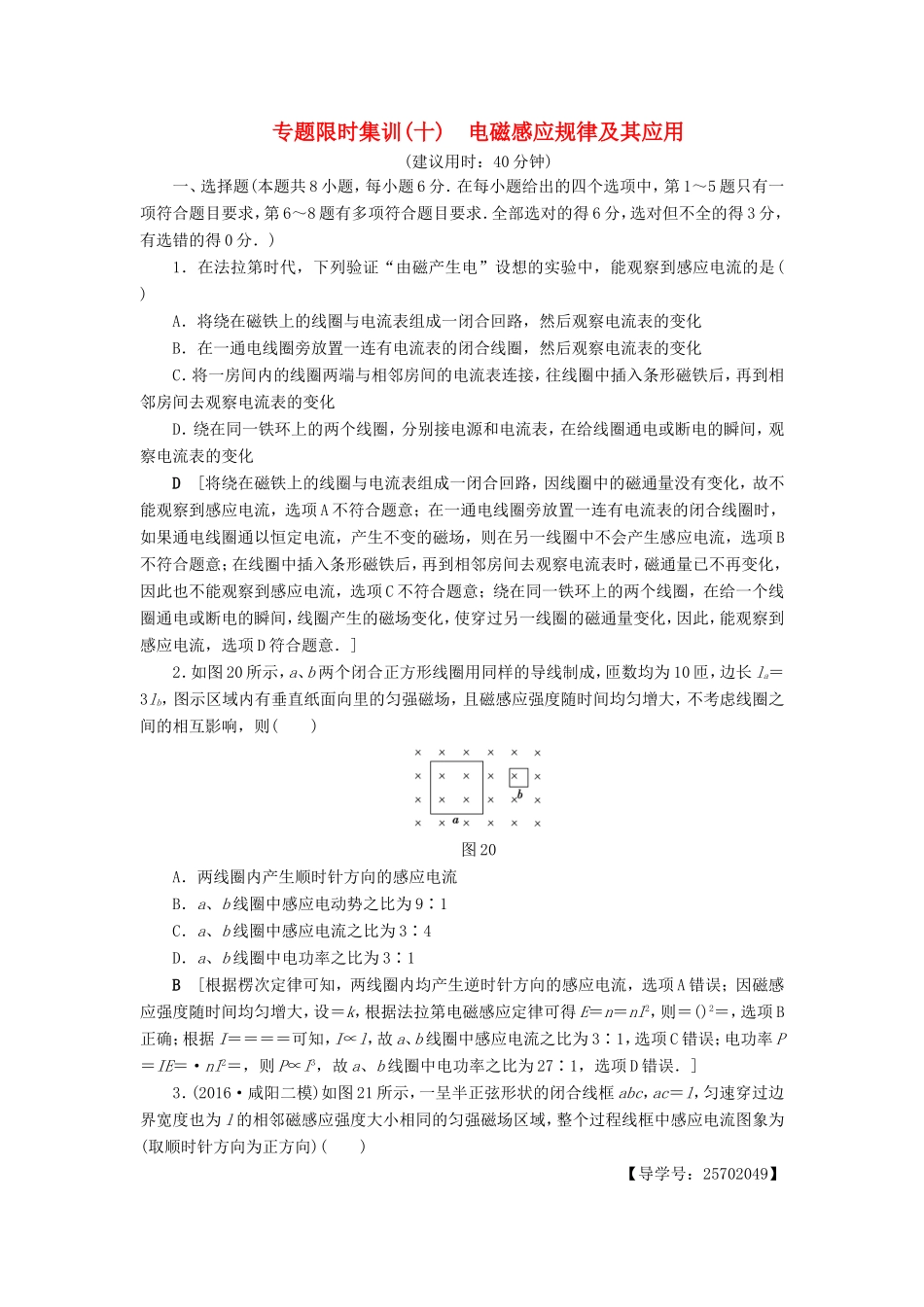

专题限时集训(十)电磁感应规律及其应用(建议用时：40分钟)一、选择题(本题共8小题，每小题6分．在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．)1．在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是()A．将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化B．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化C．将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化D．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化D[将绕在磁铁上的线圈与电流表组成一闭合回路，因线圈中的磁通量没有变化，故不能观察到感应电流，选项A不符合题意；在一通电线圈旁放置一连有电流表的闭合线圈时，如果通电线圈通以恒定电流，产生不变的磁场，则在另一线圈中不会产生感应电流，选项B不符合题意；在线圈中插入条形磁铁后，再到相邻房间去观察电流表时，磁通量已不再变化，因此也不能观察到感应电流，选项C不符合题意；绕在同一铁环上的两个线圈，在给一个线圈通电或断电的瞬间，线圈产生的磁场变化，使穿过另一线圈的磁通量变化，因此，能观察到感应电流，选项D符合题意．]2．如图20所示，a、b两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长la＝3lb，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则()图20A．两线圈内产生顺时针方向的感应电流B．a、b线圈中感应电动势之比为9∶1C．a、b线圈中感应电流之比为3∶4D．a、b线圈中电功率之比为3∶1B[根据楞次定律可知，两线圈内均产生逆时针方向的感应电流，选项A错误；因磁感应强度随时间均匀增大，设＝k，根据法拉第电磁感应定律可得E＝n＝nl2，则＝()2＝，选项B正确；根据I＝＝＝＝可知，I∝l，故a、b线圈中感应电流之比为3∶1，选项C错误；电功率P＝IE＝·nl2＝，则P∝l3，故a、b线圈中电功率之比为27∶1，选项D错误．]3．(2016·咸阳二模)如图21所示，一呈半正弦形状的闭合线框abc，ac＝l，匀速穿过边界宽度也为l的相邻磁感应强度大小相同的匀强磁场区域，整个过程线框中感应电流图象为(取顺时针方向为正方向)()【导学号：25702049】图21B[线框从左边磁场进入右边磁场的过程中，两边都切割磁感线，磁通量变化得更快，感应电动势更大，感应电流方向沿逆时针，为负，选项B正确．]4．在如图22甲所示的电路中，电阻R1＝R2＝2R，圆形金属线圈半径为r1，线圈导线的电阻为R，半径为r2(r2
