高考物理二轮复习 第1部分 专题突破篇 限时集训12 电学实验-人教版高三物理试题VIP免费

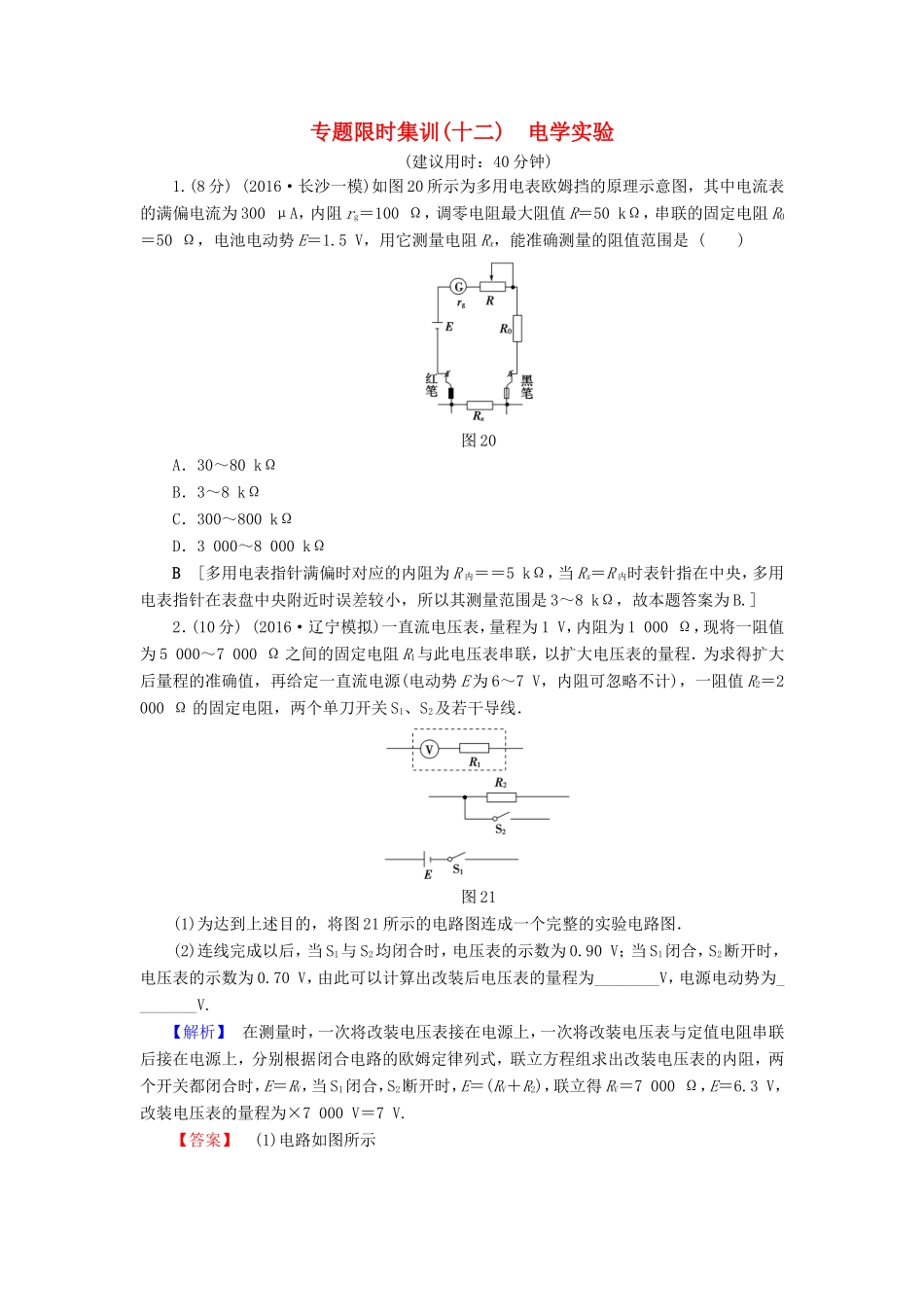

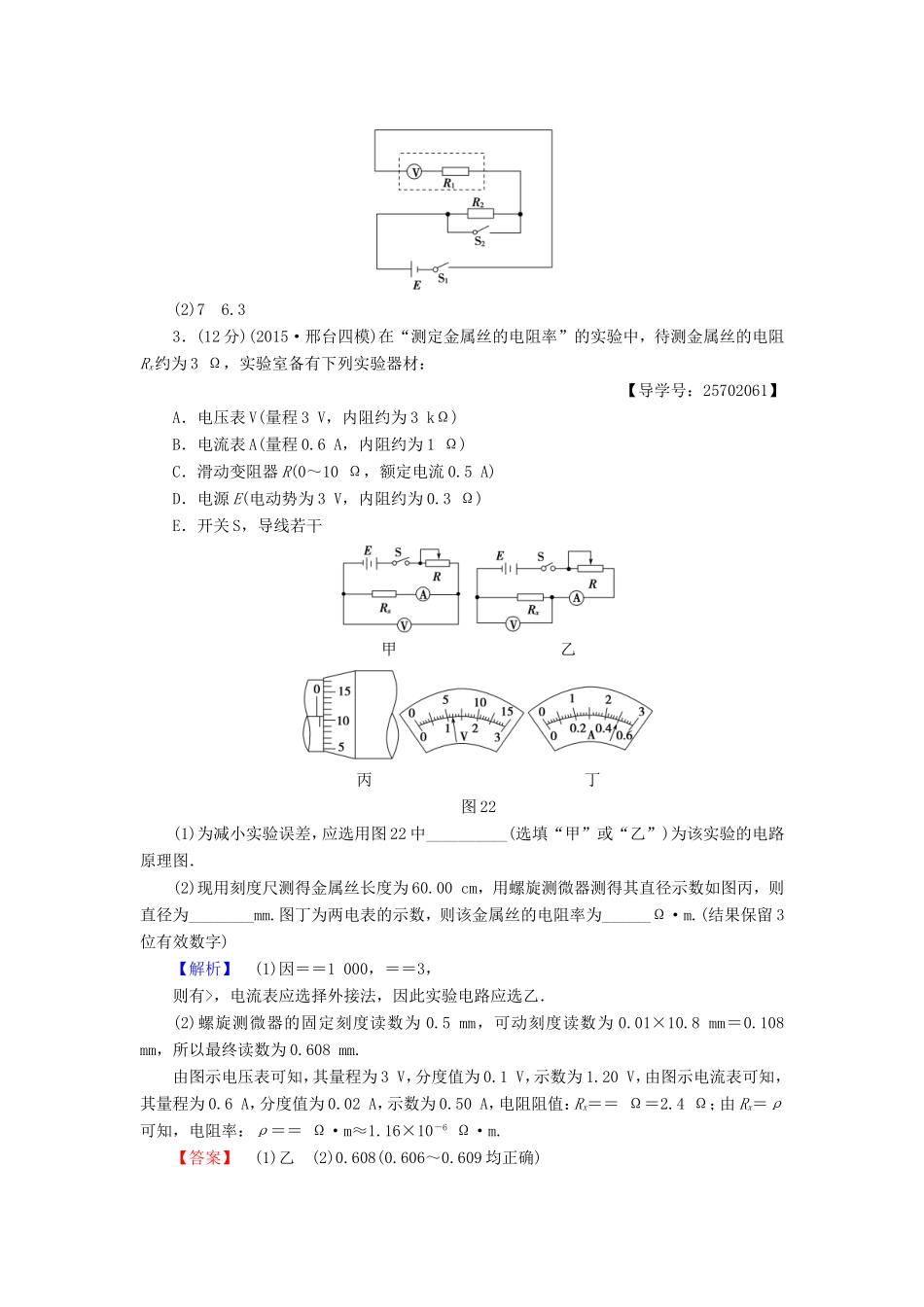

专题限时集训(十二)电学实验(建议用时：40分钟)1.(8分)(2016·长沙一模)如图20所示为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻rg＝100Ω，调零电阻最大阻值R＝50kΩ，串联的固定电阻R0＝50Ω，电池电动势E＝1.5V，用它测量电阻Rx，能准确测量的阻值范围是()图20A．30～80kΩB．3～8kΩC．300～800kΩD．3000～8000kΩB[多用电表指针满偏时对应的内阻为R内＝＝5kΩ，当Rx＝R内时表针指在中央，多用电表指针在表盘中央附近时误差较小，所以其测量范围是3～8kΩ，故本题答案为B.]2．(10分)(2016·辽宁模拟)一直流电压表，量程为1V，内阻为1000Ω，现将一阻值为5000～7000Ω之间的固定电阻R1与此电压表串联，以扩大电压表的量程．为求得扩大后量程的准确值，再给定一直流电源(电动势E为6～7V，内阻可忽略不计)，一阻值R2＝2000Ω的固定电阻，两个单刀开关S1、S2及若干导线．图21(1)为达到上述目的，将图21所示的电路图连成一个完整的实验电路图．(2)连线完成以后，当S1与S2均闭合时，电压表的示数为0.90V；当S1闭合，S2断开时，电压表的示数为0.70V，由此可以计算出改装后电压表的量程为________V，电源电动势为________V.【解析】在测量时，一次将改装电压表接在电源上，一次将改装电压表与定值电阻串联后接在电源上，分别根据闭合电路的欧姆定律列式，联立方程组求出改装电压表的内阻，两个开关都闭合时，E＝RV，当S1闭合，S2断开时，E＝(RV＋R2)，联立得RV＝7000Ω，E＝6.3V，改装电压表的量程为×7000V＝7V.【答案】(1)电路如图所示(2)76.33．(12分)(2015·邢台四模)在“测定金属丝的电阻率”的实验中，待测金属丝的电阻Rx约为3Ω，实验室备有下列实验器材：【导学号：25702061】A．电压表V(量程3V，内阻约为3kΩ)B．电流表A(量程0.6A，内阻约为1Ω)C．滑动变阻器R(0～10Ω，额定电流0.5A)D．电源E(电动势为3V，内阻约为0.3Ω)E．开关S，导线若干甲乙丙丁图22(1)为减小实验误差，应选用图22中__________(选填“甲”或“乙”)为该实验的电路原理图．(2)现用刻度尺测得金属丝长度为60.00cm，用螺旋测微器测得其直径示数如图丙，则直径为________mm.图丁为两电表的示数，则该金属丝的电阻率为______Ω·m.(结果保留3位有效数字)【解析】(1)因＝＝1000，＝＝3，则有>，电流表应选择外接法，因此实验电路应选乙．(2)螺旋测微器的固定刻度读数为0.5mm，可动刻度读数为0.01×10.8mm＝0.108mm，所以最终读数为0.608mm.由图示电压表可知，其量程为3V，分度值为0.1V，示数为1.20V，由图示电流表可知，其量程为0.6A，分度值为0.02A，示数为0.50A，电阻阻值：Rx＝＝Ω＝2.4Ω；由Rx＝ρ可知，电阻率：ρ＝＝Ω·m≈1.16×10－6Ω·m.【答案】(1)乙(2)0.608(0.606～0.609均正确)1．16×10－6(1.15×10－6～1.17×10－6均正确)4．(12分)某些固体材料受到外力后除了产生形变，其电阻率也要发生变化，这种由于外力的作用而使材料电阻率发生变化的现象称为“压阻效应”．现用如图23所示的电路研究某长薄板电阻Rx的压阻效应，已知Rx的阻值变化范围为几欧到几十欧，实验室中有下列器材：A．电源E(3V，内阻约为1Ω)B．电流表A1(0.6A，内阻r1＝5Ω)C．电流表A2(0.6A，内阻r2约为1Ω)D．开关S，定值电阻R0(1)为了比较准确测量电阻Rx，请完成虚线框内电路图的设计．图23(2)在电阻Rx上加一个竖直向下的力F(设竖直向下为正方向)，闭合开关S，记下电表读数，A1读数为I1，A2读数为I2，得Rx＝________(用字母表示)；(3)改变力的大小，得到不同的Rx值．然后让力反向从下向上挤压电阻，并改变力的大小，得到不同的Rx值，最后绘成图象如图24所示，除观察到电阻Rx的阻值随压力F增大而均匀减小外，还可得到的结论是______________．当F竖直向下时可得Rx与其所受压力F的数值关系是Rx＝________.图24【解析】(1)测电阻阻值需要测出电阻两端电压与通过电阻的电流，所给实验器材没有电压表，可以用已知内阻的电流表与待测电阻并联，测出电阻两端电压，另一个电流表串联在电路中测电路电流，实验电路图如图所示：(2)电阻两端电压U＝I1r1，通过电阻的电流I＝I2－I1，电阻阻值Rx＝＝.(3)由题图所示图...
