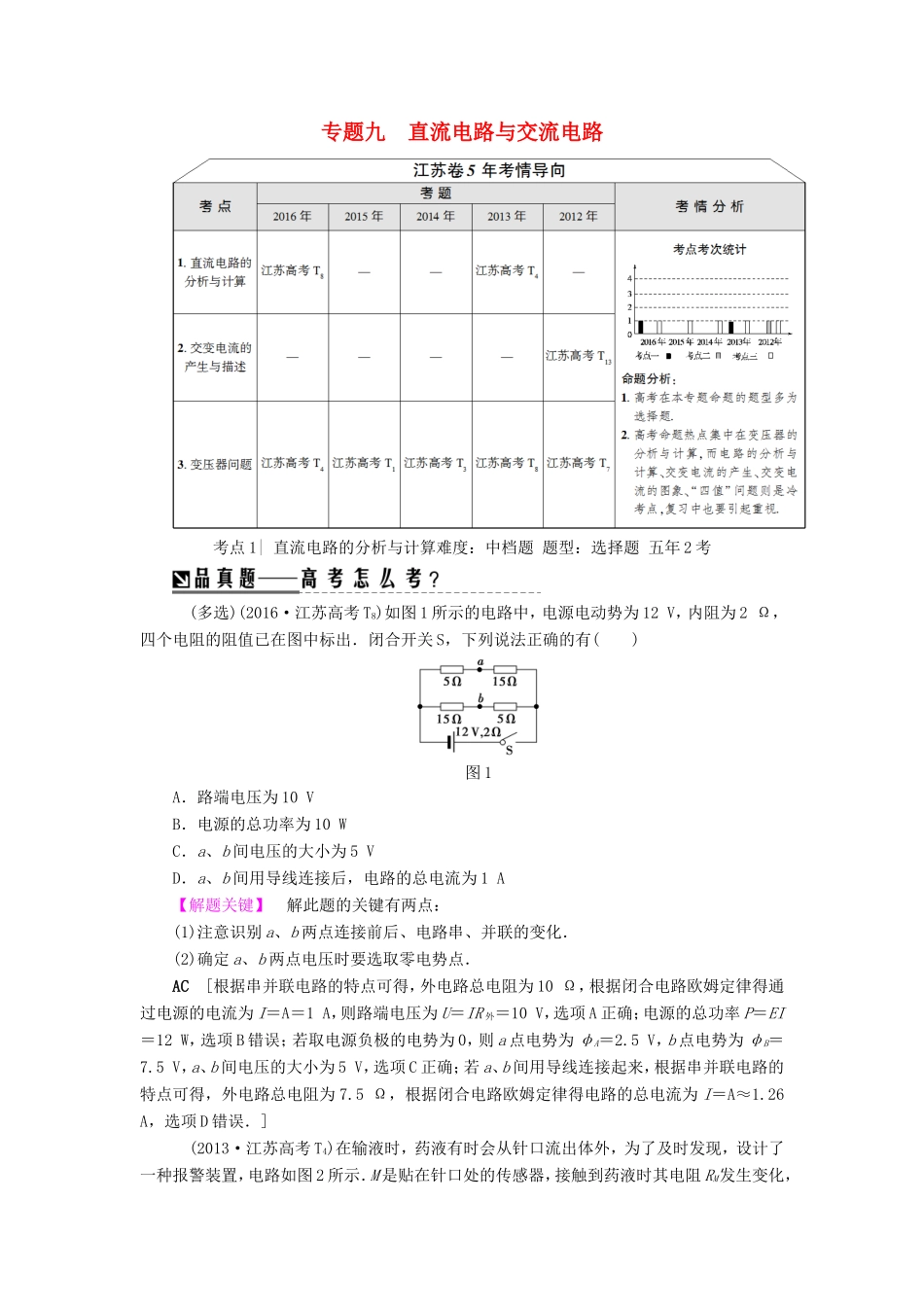

专题九直流电路与交流电路考点1|直流电路的分析与计算难度：中档题题型：选择题五年2考(多选)(2016·江苏高考T8)如图1所示的电路中，电源电动势为12V，内阻为2Ω，四个电阻的阻值已在图中标出．闭合开关S，下列说法正确的有()图1A．路端电压为10VB．电源的总功率为10WC．a、b间电压的大小为5VD．a、b间用导线连接后，电路的总电流为1A【解题关键】解此题的关键有两点：(1)注意识别a、b两点连接前后、电路串、并联的变化．(2)确定a、b两点电压时要选取零电势点．AC[根据串并联电路的特点可得，外电路总电阻为10Ω，根据闭合电路欧姆定律得通过电源的电流为I＝A＝1A，则路端电压为U＝IR外＝10V，选项A正确；电源的总功率P＝EI＝12W，选项B错误；若取电源负极的电势为0，则a点电势为φA＝2.5V，b点电势为φB＝7.5V，a、b间电压的大小为5V，选项C正确；若a、b间用导线连接起来，根据串并联电路的特点可得，外电路总电阻为7.5Ω，根据闭合电路欧姆定律得电路的总电流为I＝A≈1.26A，选项D错误．](2013·江苏高考T4)在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图2所示．M是贴在针口处的传感器，接触到药液时其电阻RM发生变化，导致S两端电压U增大，装置发出警报，此时()图2A．RM变大，且R越大，U增大越明显B．RM变大，且R越小，U增大越明显C．RM变小，且R越大，U增大越明显D．RM变小，且R越小，U增大越明显【解题关键】关键语句信息解读导致S两端电压U增大，装置发生警报S两端电压U增大，回路中电流增大，传感器电阻RM变小一种报警装置，电路如图所示传感器M与R并联，R并＝，R越大，RM变化时，对R并大小影响越大.C[当RM变大时，回路的总电阻R总变大，根据I总＝，得干路中的电流变小，S两端的电压U＝I总RS变小，故选项A、B错误；当RM变小时，回路的总电阻R总＝＋RS变小，根据I总＝，得干路中的电流变大，S两端的电压U＝I总RS变大，而且R越大，RM变小时，对回路的总电阻变化的影响越明显，故选项C正确，选项D错误．]1．高考考查特点该考点是高考中的冷考点，五年只考2次，命题点考查了电路的结构、串、并联特点、电容器电容的计算．要熟练掌握串、并联电路电压与电阻关系，电容、电压、电荷量的关系．2．解题的常见误区及提醒(1)电路结构不会简化，电路的串、并联关系不清．(2)串、并联电路中电压、电流、电阻、电功率关系混淆．(3)电容器的连接方式不清、不明白电容的电路相当于断路．●考向1直流电路内的电场1.如图3所示，一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电子的质量为m、电荷量为e.在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为()图3A.B.C．ρnevD．C由电流定义可知：I＝＝＝neSv，由欧姆定律可得：U＝IR＝neSv·ρ＝ρneLv，又E＝，故E＝ρnev，选项C正确．●考向2直流电路的动态分析2.如图4所示，电源的内阻不计，电动势为12V，R1＝8Ω，R2＝4Ω，电容C＝40μF，则下列说法正确的是()图4A．开关断开时，电容器不带电B．将开关闭合，电容器充电C．将开关闭合后，稳定时电容器的电荷量为4.8×10－14CD．若现开关处于闭合状态，将开关S断开，到再次稳定后，通过R1的总电荷量为3.2×10－4CD[开关断开时，电容器两端电压不为零，电容器带电，A项错误；将开关闭合，电容器两端电压变小，电容器放电，B项错误；将开关闭合后，稳定时电容器的电荷量为Q＝U·C＝4×40×10－6C＝1.6×10－4C，C项错误；若开关现处于闭合状态，将开关S断开，再次稳定后，通过R1的总电荷量ΔQ＝|ΔU|·C＝(12－4)×40×10－6C＝3.2×10－4C，D项正确．]3．(多选)(2016·南京市盐城市高三二联)如图5所示的火警报警装置，R1为热敏电阻，若温度升高，则R1的阻值会急剧减小，从而引起电铃电压的增加，当电铃电压达到一定值时，电铃会响．下列说法正确的是()【导学号：25702041】图5A．要使报警的临界温度升高，可以适当增大电源的电动势B．要使报警的临界温度降低，可以适当增大电源的电动势C．要使报警的临界温度升高，可以把R2的滑片P适当向下移D．要使报警的临界温度降...
