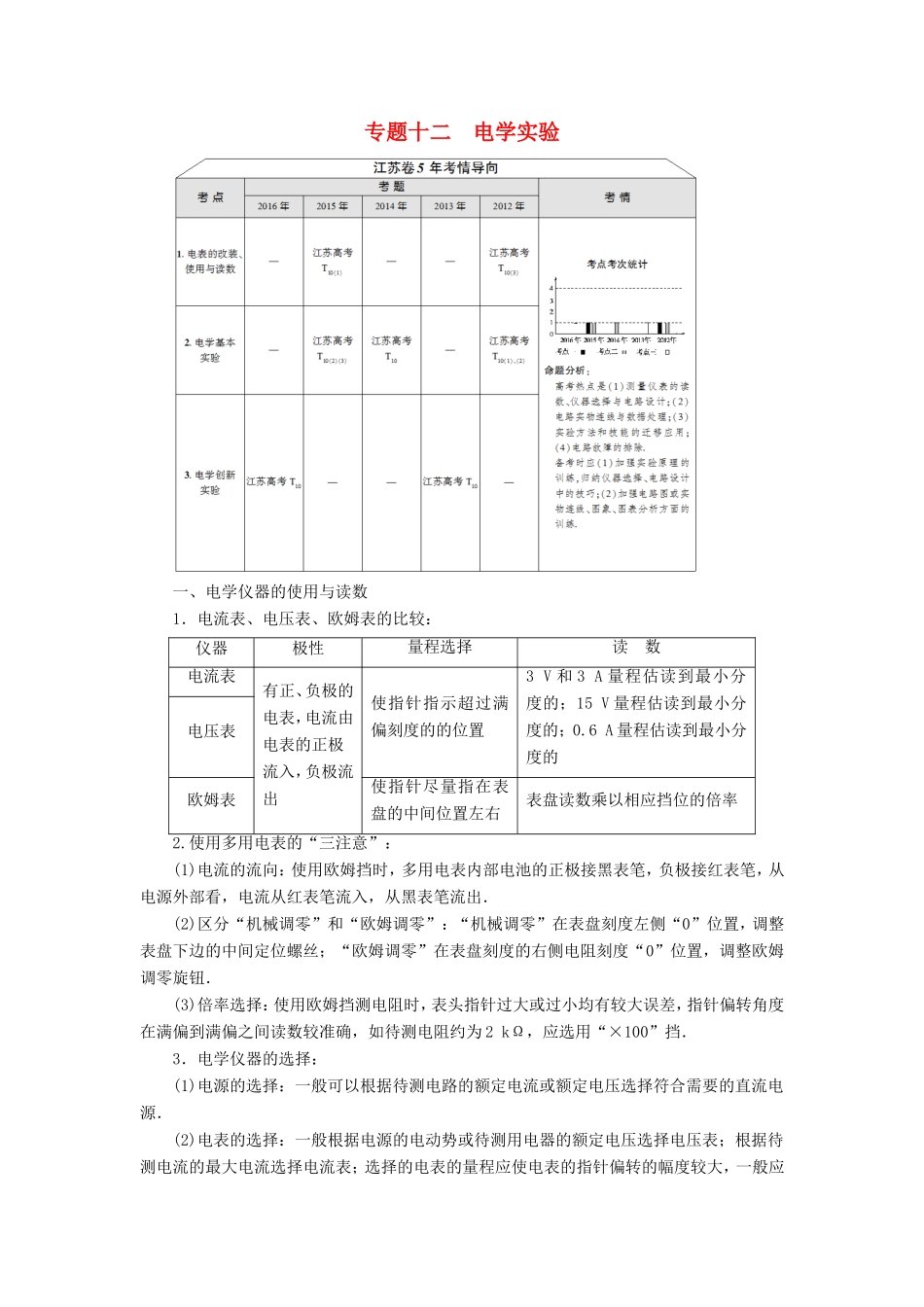

专题十二电学实验一、电学仪器的使用与读数1．电流表、电压表、欧姆表的比较：仪器极性量程选择读数电流表有正、负极的电表，电流由电表的正极流入，负极流出使指针指示超过满偏刻度的的位置3V和3A量程估读到最小分度的；15V量程估读到最小分度的；0.6A量程估读到最小分度的电压表欧姆表使指针尽量指在表盘的中间位置左右表盘读数乘以相应挡位的倍率2.使用多用电表的“三注意”：(1)电流的流向：使用欧姆挡时，多用电表内部电池的正极接黑表笔，负极接红表笔，从电源外部看，电流从红表笔流入，从黑表笔流出．(2)区分“机械调零”和“欧姆调零”：“机械调零”在表盘刻度左侧“0”位置，调整表盘下边的中间定位螺丝；“欧姆调零”在表盘刻度的右侧电阻刻度“0”位置，调整欧姆调零旋钮．(3)倍率选择：使用欧姆挡测电阻时，表头指针过大或过小均有较大误差，指针偏转角度在满偏到满偏之间读数较准确，如待测电阻约为2kΩ，应选用“×100”挡．3．电学仪器的选择：(1)电源的选择：一般可以根据待测电路的额定电流或额定电压选择符合需要的直流电源．(2)电表的选择：一般根据电源的电动势或待测用电器的额定电压选择电压表；根据待测电流的最大电流选择电流表；选择的电表的量程应使电表的指针偏转的幅度较大，一般应使指针能达到半偏以上，以减小读数的偶然误差，提高精确度．二、电流表内外接法的区分与选择比较项目电流表内接法电流表外接法电路误差来源电流表的分压电压表的分流测量结果R测＝＞Rx，偏大R测＝＜Rx，偏小适用条件RxRA(测大电阻)RVRx(测小电阻)三、分压式与限流式的区分与选择1．控制电路的比较：比较项目限流式接法分压式接法电路电压调节的范围E～E0～E电能损耗节能耗能2.控制电路的选择：(1)从节能的角度考虑，优先选用限流式．(2)以下三种情况必须用分压式：①要求待测电路的U、I从0变化．②R滑Rx.③选用限流式，Ux、Ix过大(超过电流表量程，烧坏电表、电源或用电器等)．四、电学实验方法1．等效替代法：在保证某种效果(特性和关系)相同的前提下，将实际的、复杂的物理问题和物理过程转化为等效的、简单的、易于研究的物理问题和物理过程来进行研究和处理．2．控制变量法：对于多个变量的问题，常常采用控制变量的方法，把多个变量的问题变成单个变量的问题，从而研究这一个变量对事物的影响，分别对各个变量加以研究，最后综合解决．3．累积法：把某些难以用常规仪器直接准确测量的物理量用累积的方法，将微小量变为较大的量，不仅便于测量，还可以提高测量的准确程度，从而减小误差．考点1|电表的改装、使用与读数难度：中档题题型：填空题五年2考(2015·全国卷ⅠT23)图1(a)为某同学改装和校准毫安表的电路图，其中虚线框内是毫安表的改装电路．【导学号：25702056】图1(1)已知毫安表表头的内阻为100Ω，满偏电流为1mA；R1和R2为阻值固定的电阻．若使用a和b两个接线柱，电表量程为3mA；若使用a和c两个接线柱，电表量程为10mA.由题给条件和数据，可以求出R1＝__________Ω，R2＝____________Ω.(2)现用一量程为3mA、内阻为150Ω的标准电流表对改装电表的3mA挡进行校准，校准时需选取的刻度为0.5mA、1.0mA、1.5mA、2.0mA、2.5mA、3.0mA.电池的电动势为1.5V，内阻忽略不计；定值电阻R0有两种规格，阻值分别为300Ω和1000Ω；滑动变阻器R有两种规格，最大阻值分别为750Ω和3000Ω.则R0应选用阻值为________Ω的电阻，R应选用最大阻值为________________Ω的滑动变阻器．(3)若电阻R1和R2中有一个因损坏而阻值变为无穷大，利用图(b)的电路可以判断出损坏的电阻．图(b)中的R′为保护电阻，虚线框内未画出的电路即为图(a)虚线框内的电路．则图中的d点应和接线柱________(选填“b”或“c”)相连．判断依据是：________.【解题关键】(1)理解使用a、b接线柱与使用a、c接线柱电路的串并联结构有何不同．(2)由电流校准范围0.5～3.0mA，结合闭合电路欧姆定律确定电路总电阻范围．(3)可利用毫安表有无示数判断．【解析】(1)设使用a和b两接线柱时，电表量程为I1，使用a和c两接线柱时，电表量程为I2，则使用a和b时：＋Ig＝I1①使用a和c时：＋Ig＝I2②由①②两式得R1＝15...
