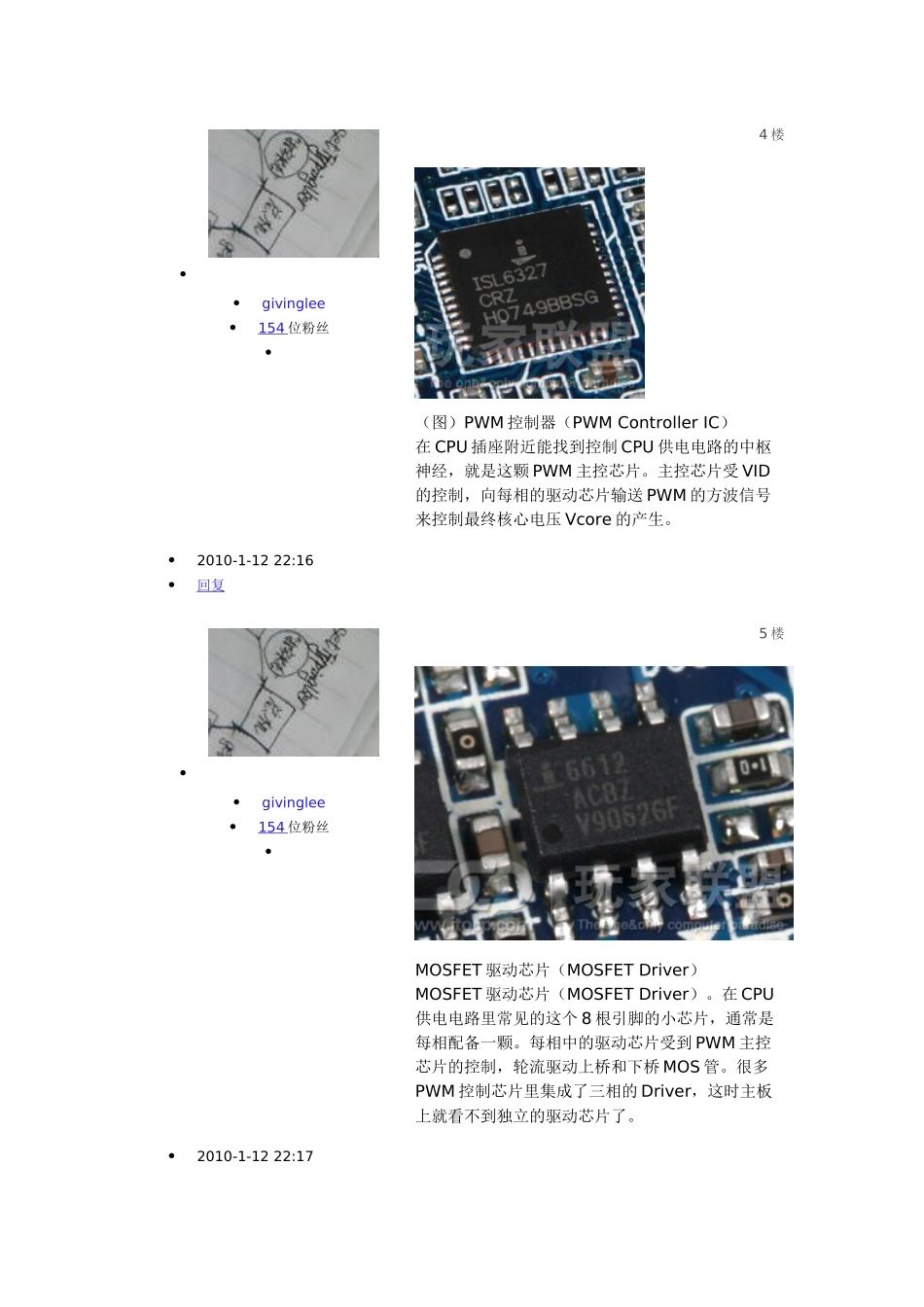

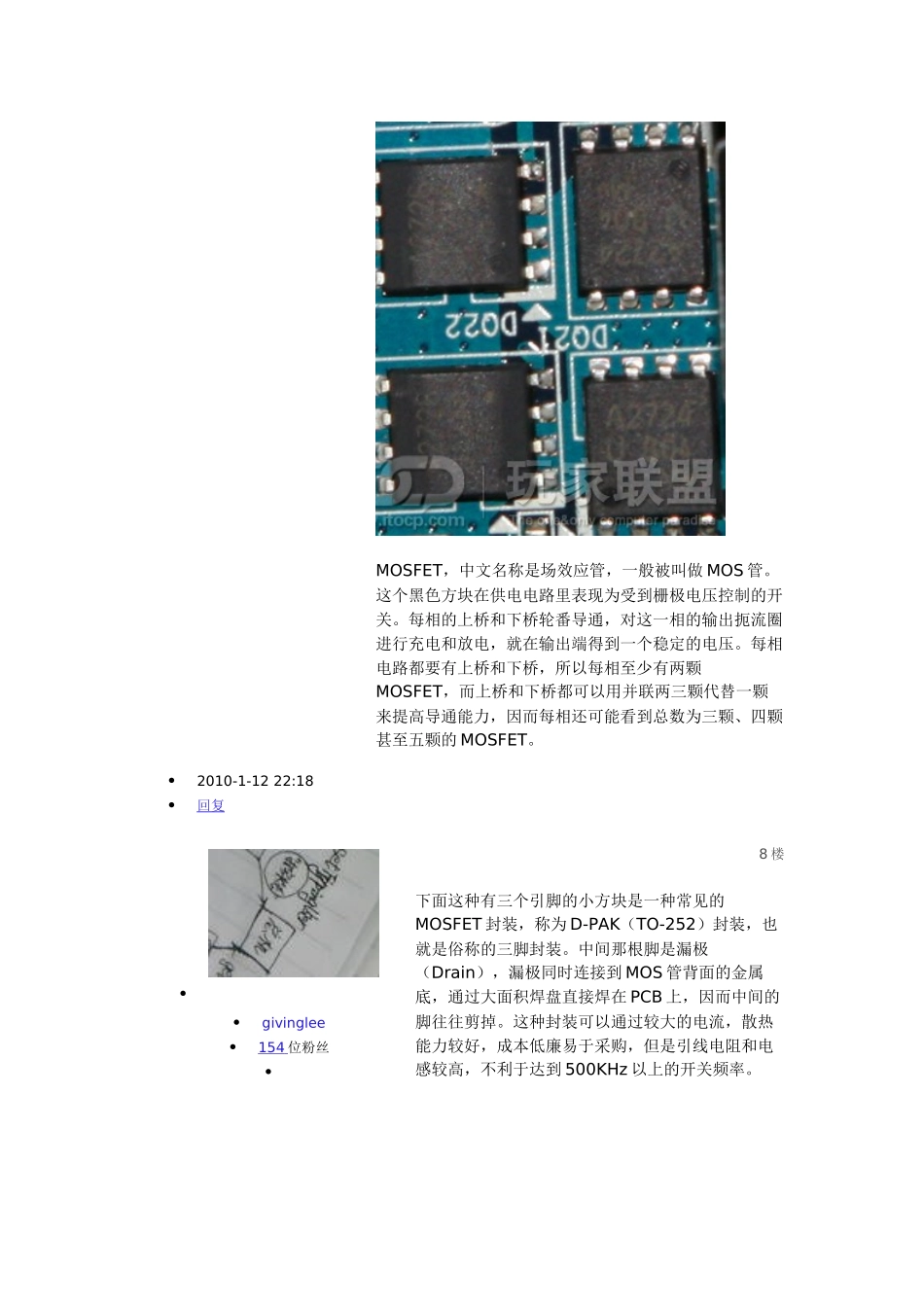

givinglee154位粉丝4楼（图）PWM控制器（PWMControllerIC）在CPU插座附近能找到控制CPU供电电路的中枢神经，就是这颗PWM主控芯片。主控芯片受VID的控制，向每相的驱动芯片输送PWM的方波信号来控制最终核心电压Vcore的产生。2010-1-1222:16回复givinglee154位粉丝5楼MOSFET驱动芯片（MOSFETDriver）MOSFET驱动芯片（MOSFETDriver）。在CPU供电电路里常见的这个8根引脚的小芯片，通常是每相配备一颗。每相中的驱动芯片受到PWM主控芯片的控制，轮流驱动上桥和下桥MOS管。很多PWM控制芯片里集成了三相的Driver，这时主板上就看不到独立的驱动芯片了。2010-1-1222:17回复givinglee154位粉丝6楼早一点的主板常见到这种14根引脚的驱动芯片，它每一颗负责接收PWM控制芯片传来的两相驱动信号，并驱动两相的MOSFET的开关。换句话说它相当于两个8脚驱动芯片，每两相电路用一个这样的驱动芯片。2010-1-1222:18回复givinglee154位粉丝7楼MOSFET，中文名称是场效应管，一般被叫做MOS管。这个黑色方块在供电电路里表现为受到栅极电压控制的开关。每相的上桥和下桥轮番导通，对这一相的输出扼流圈进行充电和放电，就在输出端得到一个稳定的电压。每相电路都要有上桥和下桥，所以每相至少有两颗MOSFET，而上桥和下桥都可以用并联两三颗代替一颗来提高导通能力，因而每相还可能看到总数为三颗、四颗甚至五颗的MOSFET。2010-1-1222:18回复givinglee154位粉丝8楼下面这种有三个引脚的小方块是一种常见的MOSFET封装，称为D-PAK（TO-252）封装，也就是俗称的三脚封装。中间那根脚是漏极（Drain），漏极同时连接到MOS管背面的金属底，通过大面积焊盘直接焊在PCB上，因而中间的脚往往剪掉。这种封装可以通过较大的电流，散热能力较好，成本低廉易于采购，但是引线电阻和电感较高，不利于达到500KHz以上的开关频率。2010-1-1222:19回复givinglee154位粉丝9楼下面这种尺寸小一些的黑方块同样是MOSFET，属于SO-8系列衍生的封装。原本的SO-8封装是塑料封装，内部是较长的引线，从PN结到PCB之间的热阻很大，引线电阻和电感也较高。现有CPU、GPU等芯片需要MOSFET器件在较高电流和较高开关频率下工作，因而各大厂家如瑞萨、英飞凌、飞利浦、安森美、Vishay等对SO-8封装进行了一系列改进，演化出WPAK、LFPAK、LFPAK-i、POWERPAK、POWERSO-8等封装形式，通过改变结构、使用铜夹板代替引线、在顶部或底部整合散热片等措施，改善散热并降低寄生参数，使得SO-8的尺寸内能通过类似D-PAK的电流，还能节省空间并获得更好的电气性能。目前主板和显卡供电上常见这种衍生型。在玩家看来，SO-8系的YY度要好于D-PAK，但实际效果要根据电路设计、器件指标和散热情况来判断，而原始的SO-8因为散热性能差，已经不适应大电流应用了。2010-1-1222:20回复givinglee154位粉丝10楼另外，近日IR公司的DirectFET封装也在一些主板上出现了，同样是性能非常棒的封装，看上去也非常YY，找到实物大图以后会补充进来。2010-1-1222:21回复givinglee11楼“应该熟悉的原件二”154位粉丝输出扼流圈（Choke），也称电感（Inductor）。每相一般配备一颗扼流圈，在它的作用下输出电流连续平滑。少数主板每相使用两颗扼流圈并联，两颗扼流圈等效于一颗。主板常用的输出扼流圈有环形磁粉电感、DIP铁氧体电感（外形为全封闭或半封闭）或SMD铁氧体电感等形态，上图为半封闭式的DIP铁氧体功率电感。2010-1-1222:22回复givinglee154位粉丝12楼上面是两种铁氧体电感，外观都是封闭式。左边是DIP直插封装，内部为线绕式结构，感值0.80微亨（“R”相当于小数点）。右边是SMD表贴封装，内部只有一匝左右的导线，感值0.12微亨要小很多。2010-1-1222:23回复givinglee154位粉丝13楼上面是三种环形电感。环形电感的磁路封闭在环状磁芯里，因而磁漏很小，磁芯材料为铁粉（左一）或Super-MSS等其它材料。随着板卡空间限制提高和供电开关频率的提高，磁路不闭合的铁氧体电感、乃至匝数很少的小尺寸SMD铁氧体功率电感以其高频区的低损耗，越来越多...
