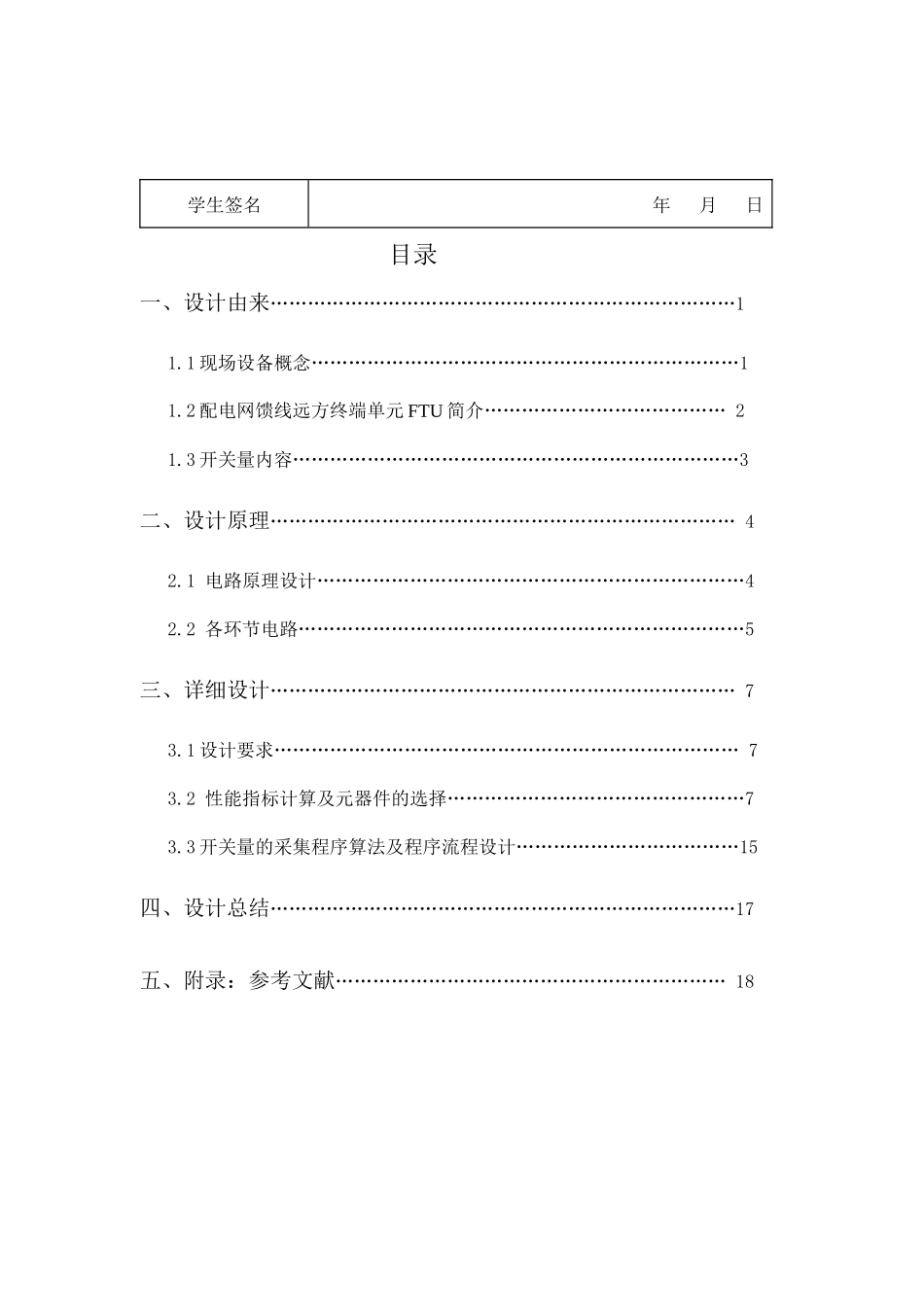

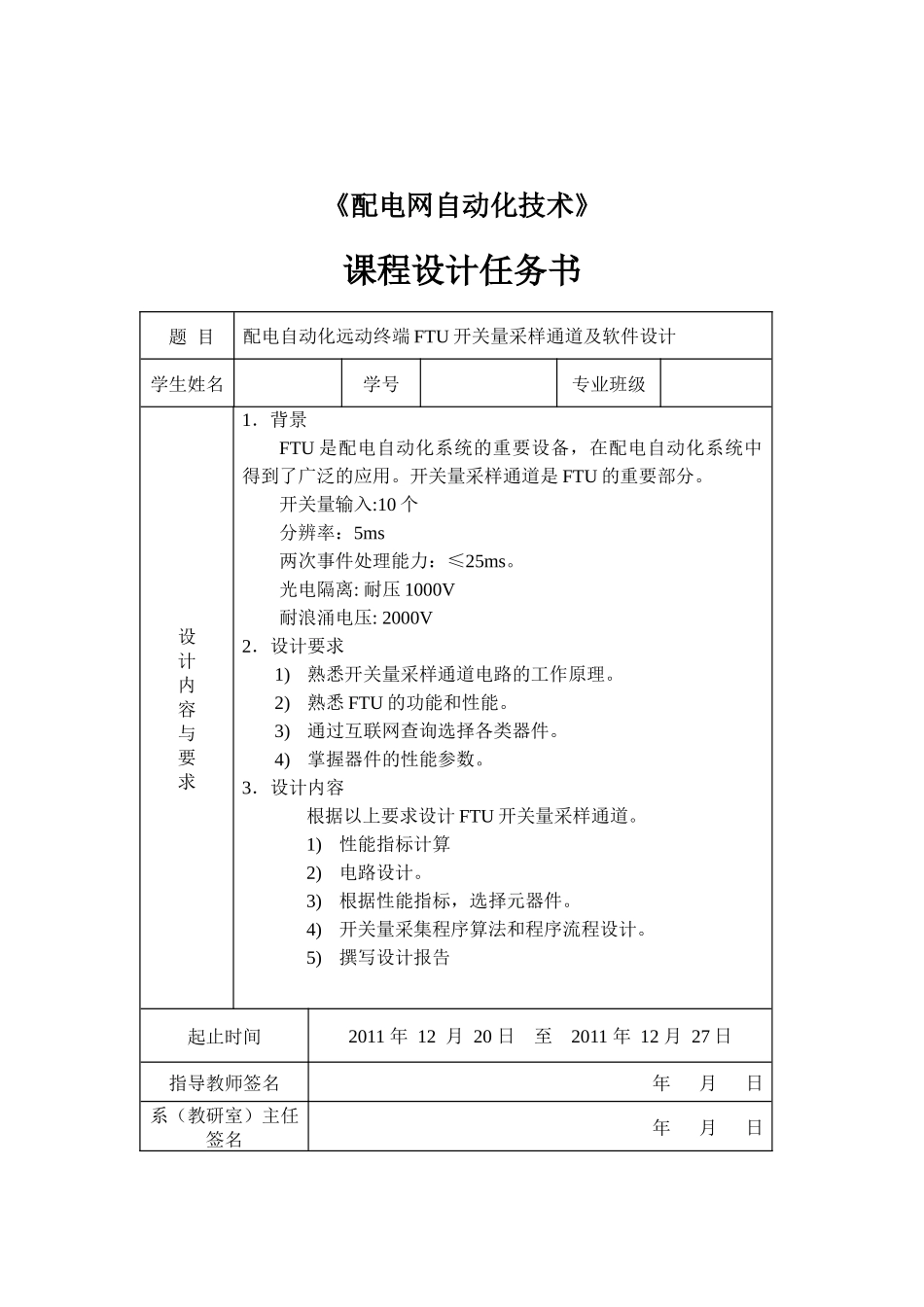

《配电网自动化技术》课程设计任务书题目配电自动化远动终端FTU开关量采样通道及软件设计学生姓名学号专业班级设计内容与要求1．背景FTU是配电自动化系统的重要设备，在配电自动化系统中得到了广泛的应用。开关量采样通道是FTU的重要部分。开关量输入:10个分辨率：5ms两次事件处理能力：≤25ms。光电隔离:耐压1000V耐浪涌电压:2000V2．设计要求1)熟悉开关量采样通道电路的工作原理。2)熟悉FTU的功能和性能。3)通过互联网查询选择各类器件。4)掌握器件的性能参数。3．设计内容根据以上要求设计FTU开关量采样通道。1)性能指标计算2)电路设计。3)根据性能指标，选择元器件。4)开关量采集程序算法和程序流程设计。5)撰写设计报告起止时间2011年12月20日至2011年12月27日指导教师签名年月日系（教研室）主任签名年月日学生签名年月日目录一、设计由来…………………………………………………………………11.1现场设备概念……………………………………………………………11.2配电网馈线远方终端单元FTU简介…………………………………21.3开关量内容………………………………………………………………3二、设计原理…………………………………………………………………42.1电路原理设计……………………………………………………………42.2各环节电路………………………………………………………………5三、详细设计…………………………………………………………………73.1设计要求…………………………………………………………………73.2性能指标计算及元器件的选择…………………………………………73.3开关量的采集程序算法及程序流程设计………………………………15四、设计总结…………………………………………………………………17五、附录：参考文献………………………………………………………18一、设计由来电力系统由发电系统，输电系统，配电系统构成。它是由大量的发电机、变压器、电力线路和负荷等设备有机的构成，旨在生产、传输、分配、消费电能的各种电气设备按照一定方式连接的整体。配电系统和输电系统，实际上是按其实现的功能来划分。通常按输电系统的降压变电站中主变中压侧来划分，高压侧断路器及其连接的系统为输电系统另一侧为配电系统。配电系统(distributionsystem)：是电力系统中从输电系统的变压点(transformationpoints)向电力用户传送电能的部分，也是将电能分配到各个用户的最终环节，包括不同电压等级的变电站、配电变压器、配电线路以及把不同用户连接起来的其它电气设施，常称为配电网。配电网自动化，是一个涵盖面广，用于管理与运行配电网的综合自动化系统，包含了配电网中的变电站、馈线网络、及用户管理、监控、优化运行等功能的系统。配电自动化系统是应用现代电子技术、通信技术、计算机及网络技术，将配电网实时信息、离线信息、用户信息、电网结构参数、地理信息进行安全集成，构成完整的自动化及管理系统，实现配电网正常运行及事故情况下的监测、保护、控制和配电管理。它是配电自动化与配电管理集成为一体的系统。目前的功能：变电站自动化、馈线自动化、需方用电管理、配电管理自动化。1.1现场设备：（1）RTU(RemoteTerminalUnit)：远动终端，是采集所在发电厂或变电站表征电力系统运行状态的模拟量和状态量，监视并向调度中心传送这些模拟量和状态量，执行调度中心发往所在发电厂或变电站的控制和调节命令。(2)FTU（FeederTerminalUnit）:馈线终端单元，特指实现馈线段的模拟、信号量的测量、控制、的设备。(3)TTU(TransformerTerminalUnit):配电变压器终端单元，实现配电变压器的模拟、信号量的远方设备。(4)DTU(DistributionTerminalUnit):配电终端单元,配电环网柜等设备的模拟、信号的测量控制的设备。(5)IED(IntelligentElectronicDevice)智能电子设备：由一个或多个微处理器组成，完成特定的功能，能向外部装置发送信息，并能接受外部指令的装置。我国特指发电厂开关站或变电站内实现四遥的自动化设备，目前已变电站自动化系统取代。1.2配电网馈线远方终端单元FTU1.2.1配电网馈线远方终端单元FTU，一般根据其安装应用场合的不同...
