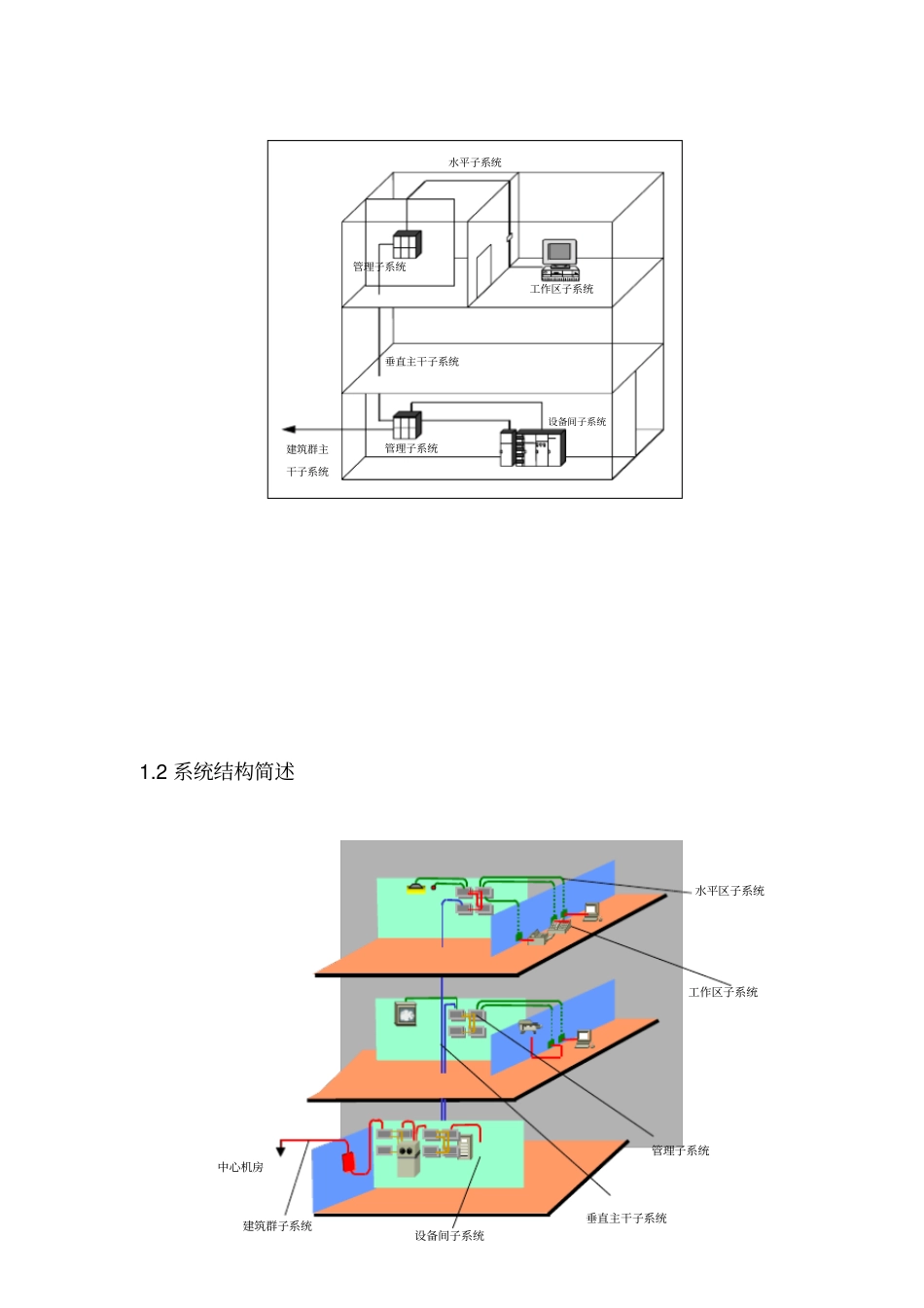

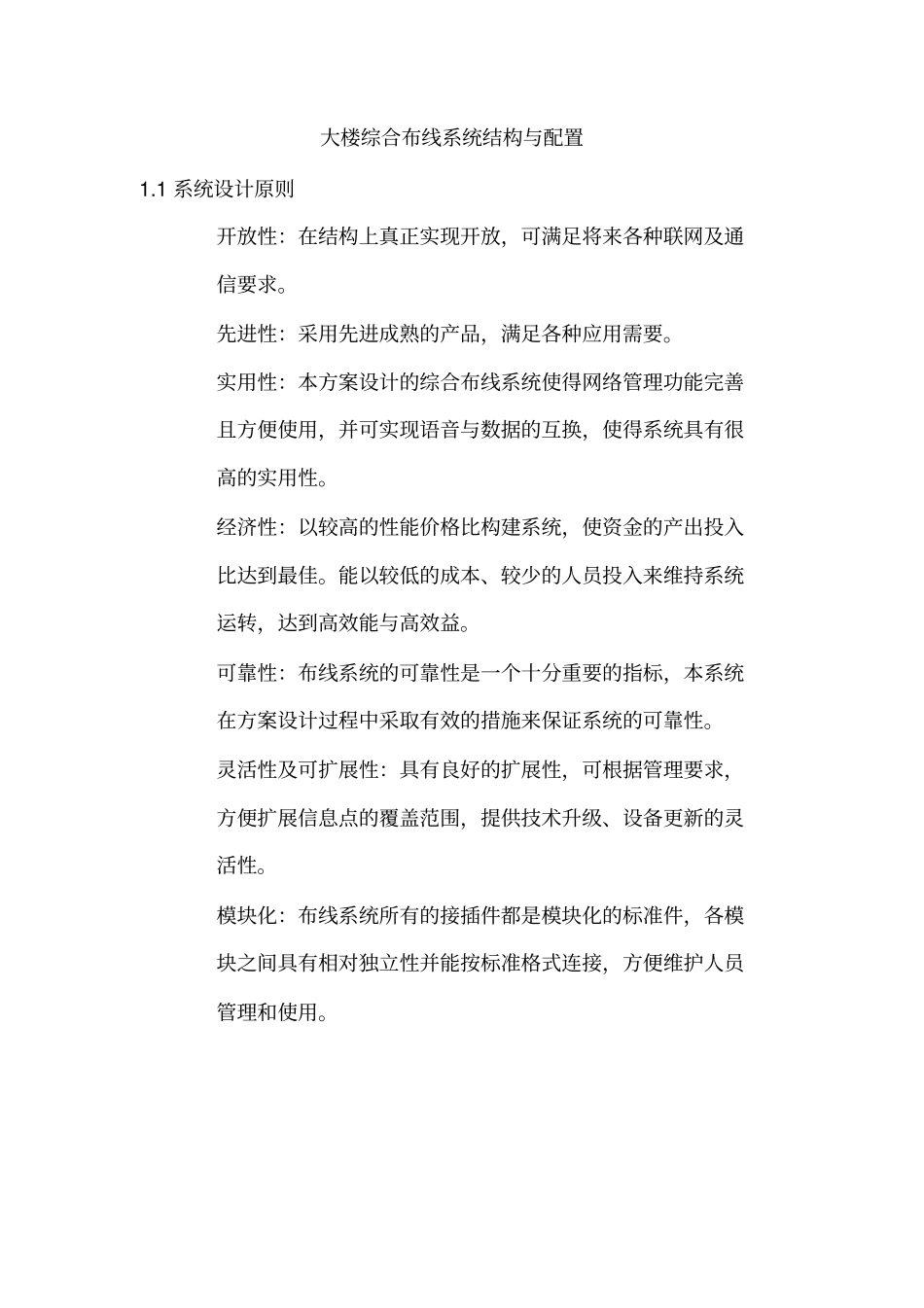

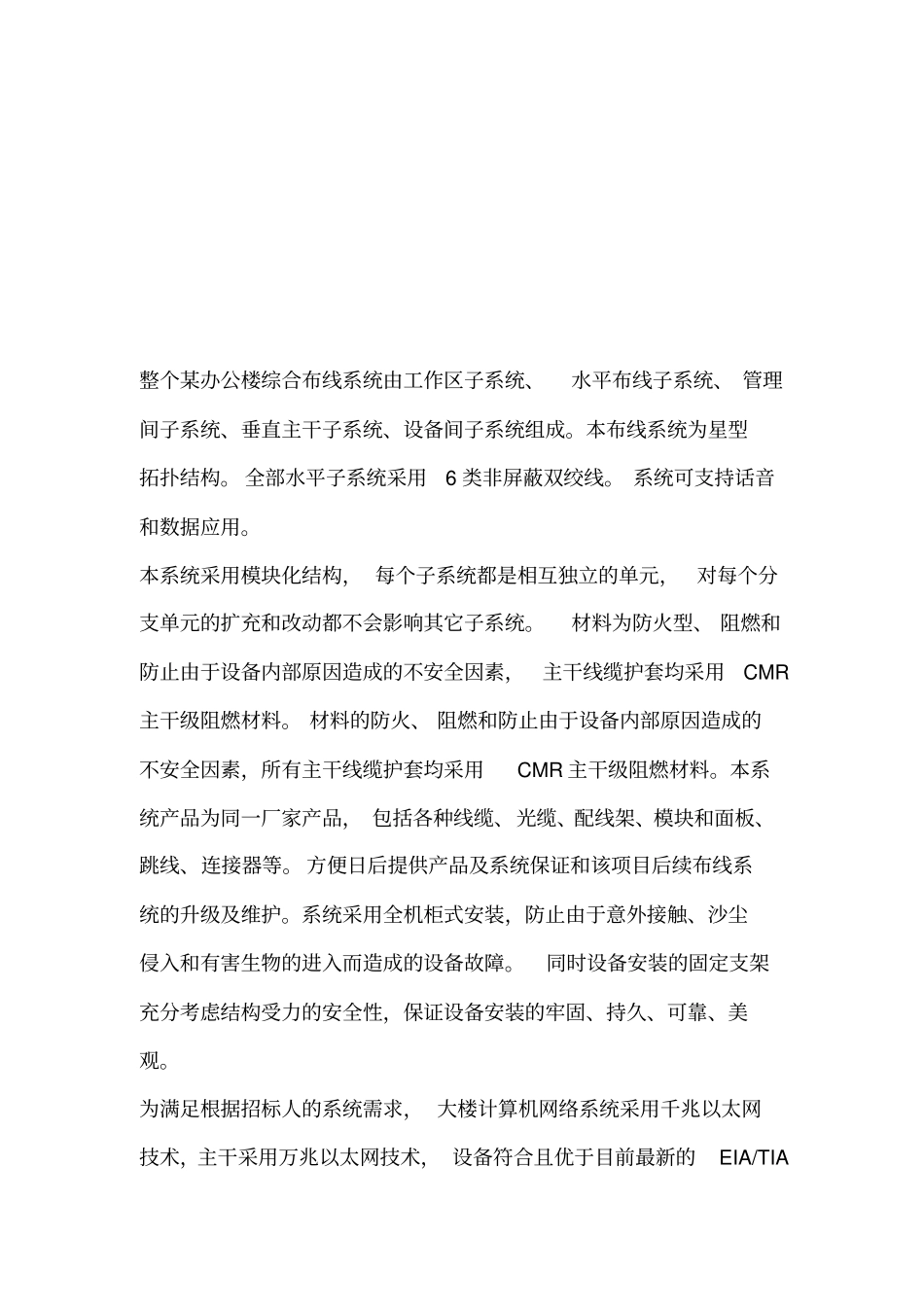

大楼综合布线系统结构与配置1.1系统设计原则开放性：在结构上真正实现开放，可满足将来各种联网及通信要求。先进性：采用先进成熟的产品，满足各种应用需要。实用性：本方案设计的综合布线系统使得网络管理功能完善且方便使用，并可实现语音与数据的互换，使得系统具有很高的实用性。经济性：以较高的性能价格比构建系统，使资金的产出投入比达到最佳。能以较低的成本、较少的人员投入来维持系统运转，达到高效能与高效益。可靠性：布线系统的可靠性是一个十分重要的指标，本系统在方案设计过程中采取有效的措施来保证系统的可靠性。灵活性及可扩展性：具有良好的扩展性，可根据管理要求，方便扩展信息点的覆盖范围，提供技术升级、设备更新的灵活性。模块化：布线系统所有的接插件都是模块化的标准件，各模块之间具有相对独立性并能按标准格式连接，方便维护人员管理和使用。建筑群主干子系统水平子系统工作区子系统管理子系统垂直主干子系统管理子系统设备间子系统工作区子系统水平区子系统设备间子系统建筑群子系统中心机房管理子系统垂直主干子系统1.2系统结构简述整个某办公楼综合布线系统由工作区子系统、水平布线子系统、管理间子系统、垂直主干子系统、设备间子系统组成。本布线系统为星型拓扑结构。全部水平子系统采用6类非屏蔽双绞线。系统可支持话音和数据应用。本系统采用模块化结构，每个子系统都是相互独立的单元，对每个分支单元的扩充和改动都不会影响其它子系统。材料为防火型、阻燃和防止由于设备内部原因造成的不安全因素，主干线缆护套均采用CMR主干级阻燃材料。材料的防火、阻燃和防止由于设备内部原因造成的不安全因素，所有主干线缆护套均采用CMR主干级阻燃材料。本系统产品为同一厂家产品，包括各种线缆、光缆、配线架、模块和面板、跳线、连接器等。方便日后提供产品及系统保证和该项目后续布线系统的升级及维护。系统采用全机柜式安装，防止由于意外接触、沙尘侵入和有害生物的进入而造成的设备故障。同时设备安装的固定支架充分考虑结构受力的安全性，保证设备安装的牢固、持久、可靠、美观。为满足根据招标人的系统需求，大楼计算机网络系统采用千兆以太网技术，主干采用万兆以太网技术，设备符合且优于目前最新的EIA/TIA568-B六类标准。大楼计算机网络系统采用千兆以太网技术，主干采用万兆以太网技术，设备符合且优于目前最新的EIA/TIA568-B六类标准。逻辑上总线的树状星型拓扑结构。为实现此种网络技术，常见的介质是光纤、铜缆。光纤的特点是容量大、速率高、传输距离远、抗干扰性能好。随着近些年光纤产品价格的不断下降，光缆在建筑物中的应用越来越普及，所以其不仅适用于作建筑群主干线缆和大型楼宇的垂直主干传输介质，同样越来越多的被用户接受作为水平布线的传输介质。光纤是将电信号转换为光信号传输的优良传输介质，外界噪声（电磁波）对其不构成影响，同时信号不泄漏，保密性能好。光纤分为单模光纤与多模光纤两种。光缆的传输能力在国际上用模式带宽来表示的，模式带宽与对光缆所提供的光源有直接关系。本工程选用多模光纤，在850/1300NM光源下，模式带宽为200MHz*KM，千兆支持的距离为220米，如用激光做光源，模式带宽变为550MHz*KM千兆可达600米。1.3系统结构配置分析工作区子系统工作区子系统由连接水平电缆的信息插座延伸到工作站终端设备及其间的连接电缆和适配器组成。工作区子系统由各个办公区域构成，依据对信息点位要求的不同在房间内相应的墙面及地面上安装6类信息插座。信息插座接口形式符合TIA/EIA568-B标准。墙面插座以嵌入式明敷的方式安装在各功能房指定的位置的墙上，一个独立的需要设置终端设备的区域是组成一个工作区的基本单元。这一区域的话音或数据终端的数量，可按具体要求设置，连接终端设备或适配器的信息插座不属于工作区的范畴。信息端口必须能支持话音或数据等终端设备的设置和安装，从端口到终端设备的连接线缆包括带有多芯插头的连接线缆和连接器（适配器）。适配器的应用应符合布线的传输要求并与系统兼容。安装示意如下图所示：（具体安装位置以施工平面图为准）200mm300mm300mm信息插座电源插座地面工...
