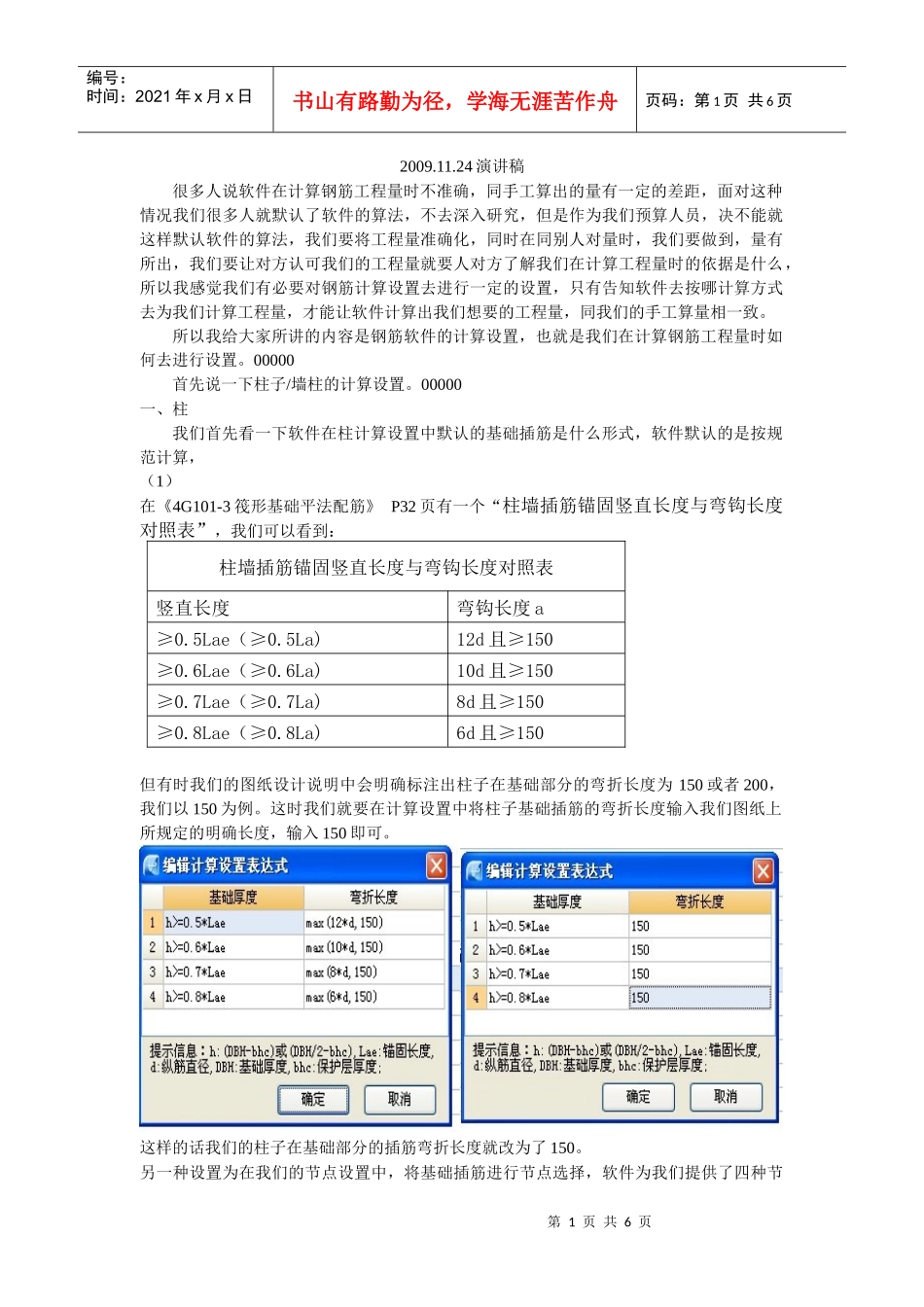

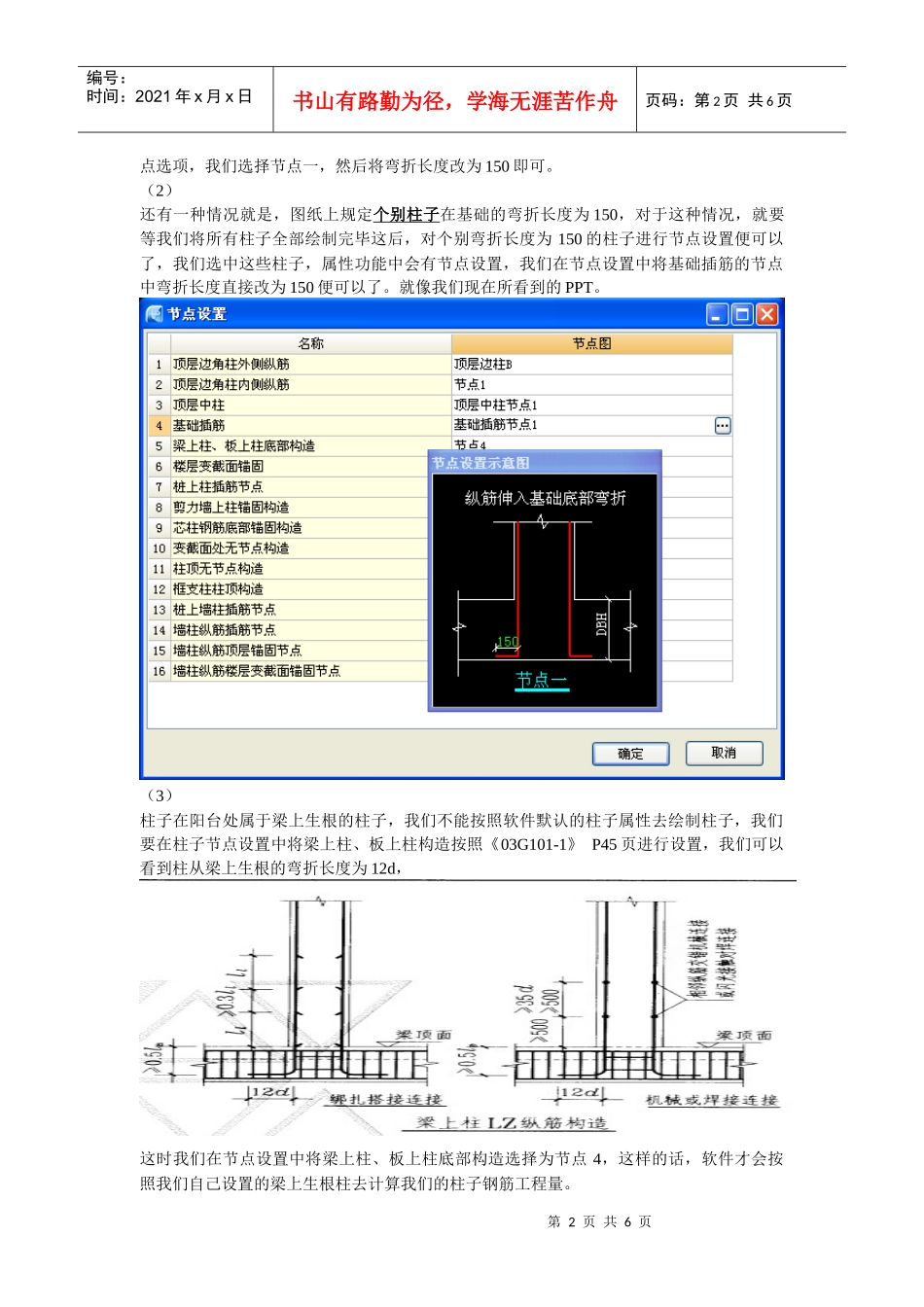

第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共6页2009.11.24演讲稿很多人说软件在计算钢筋工程量时不准确,同手工算出的量有一定的差距,面对这种情况我们很多人就默认了软件的算法,不去深入研究,但是作为我们预算人员,决不能就这样默认软件的算法,我们要将工程量准确化,同时在同别人对量时,我们要做到,量有所出,我们要让对方认可我们的工程量就要人对方了解我们在计算工程量时的依据是什么,所以我感觉我们有必要对钢筋计算设置去进行一定的设置,只有告知软件去按哪计算方式去为我们计算工程量,才能让软件计算出我们想要的工程量,同我们的手工算量相一致。所以我给大家所讲的内容是钢筋软件的计算设置,也就是我们在计算钢筋工程量时如何去进行设置。00000首先说一下柱子/墙柱的计算设置。00000一、柱我们首先看一下软件在柱计算设置中默认的基础插筋是什么形式,软件默认的是按规范计算,(1)在《4G101-3筏形基础平法配筋》P32页有一个“柱墙插筋锚固竖直长度与弯钩长度对照表”,我们可以看到:柱墙插筋锚固竖直长度与弯钩长度对照表竖直长度弯钩长度a≥0.5Lae(≥0.5La)12d且≥150≥0.6Lae(≥0.6La)10d且≥150≥0.7Lae(≥0.7La)8d且≥150≥0.8Lae(≥0.8La)6d且≥150但有时我们的图纸设计说明中会明确标注出柱子在基础部分的弯折长度为150或者200,我们以150为例。这时我们就要在计算设置中将柱子基础插筋的弯折长度输入我们图纸上所规定的明确长度,输入150即可。这样的话我们的柱子在基础部分的插筋弯折长度就改为了150。另一种设置为在我们的节点设置中,将基础插筋进行节点选择,软件为我们提供了四种节第2页共6页第1页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共6页点选项,我们选择节点一,然后将弯折长度改为150即可。(2)还有一种情况就是,图纸上规定个别柱子在基础的弯折长度为150,对于这种情况,就要等我们将所有柱子全部绘制完毕这后,对个别弯折长度为150的柱子进行节点设置便可以了,我们选中这些柱子,属性功能中会有节点设置,我们在节点设置中将基础插筋的节点中弯折长度直接改为150便可以了。就像我们现在所看到的PPT。(3)柱子在阳台处属于梁上生根的柱子,我们不能按照软件默认的柱子属性去绘制柱子,我们要在柱子节点设置中将梁上柱、板上柱构造按照《03G101-1》P45页进行设置,我们可以看到柱从梁上生根的弯折长度为12d,这时我们在节点设置中将梁上柱、板上柱底部构造选择为节点4,这样的话,软件才会按照我们自己设置的梁上生根柱去计算我们的柱子钢筋工程量。第3页共6页第2页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共6页(4)在柱子计算设置中我们还要注意的一点就是计算设置中的第15项,柱纵筋伸入基础锚固形式。对于柱纵筋伸入基础锚固形式,陈青睐教授曾经对《03G101-1》图集的问题进行解答时说过柱子的纵筋在基础的弯折可以只让角部的钢筋在基础进行弯折,其余的钢筋可以按锚固到基础里进行施工,对于这种情况我们就要将软件默认的纵筋全部伸入基底弯折改为角筋伸入基底弯折即可。上面是我们做接触到的柱/墙柱的一些计算设置、节点编辑。下面我们说一下梁的计算设置:二、梁第4页共6页第3页共6页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共6页在梁中我们要特别注意的就是梁的侧面钢筋,也就是我们所说的梁的腰筋,有的时候我们为了绘图上的速度,会忽略在侧面钢筋输入中的G和N这两个字符的输入,那么软件就会全部把侧面钢筋按照构造钢筋去进行计算了!在《03G101-1》P24页中规定当梁腹板高度hw≥450mm时,须配置纵向构造钢筋。当侧面需配置受扭纵向钢筋时,两者的搭接和锚固长度是不同的:1、当为梁侧面构造钢筋时,其搭接与锚固长度可取为15d。2、当为梁侧面受扭纵向钢筋时,其搭接长度为Ll(LlE),其锚固长度为La或LaE.知道了两者的钢筋搭接同锚固都是不同的后,我们不需要对软件进行设置,只要将你所建立的梁侧面钢筋输入正确即可,不可以省去钢筋前面的G和N字母,软件就会按照你属性中的钢...
