汽车发动机振动噪声测试系统VIP免费

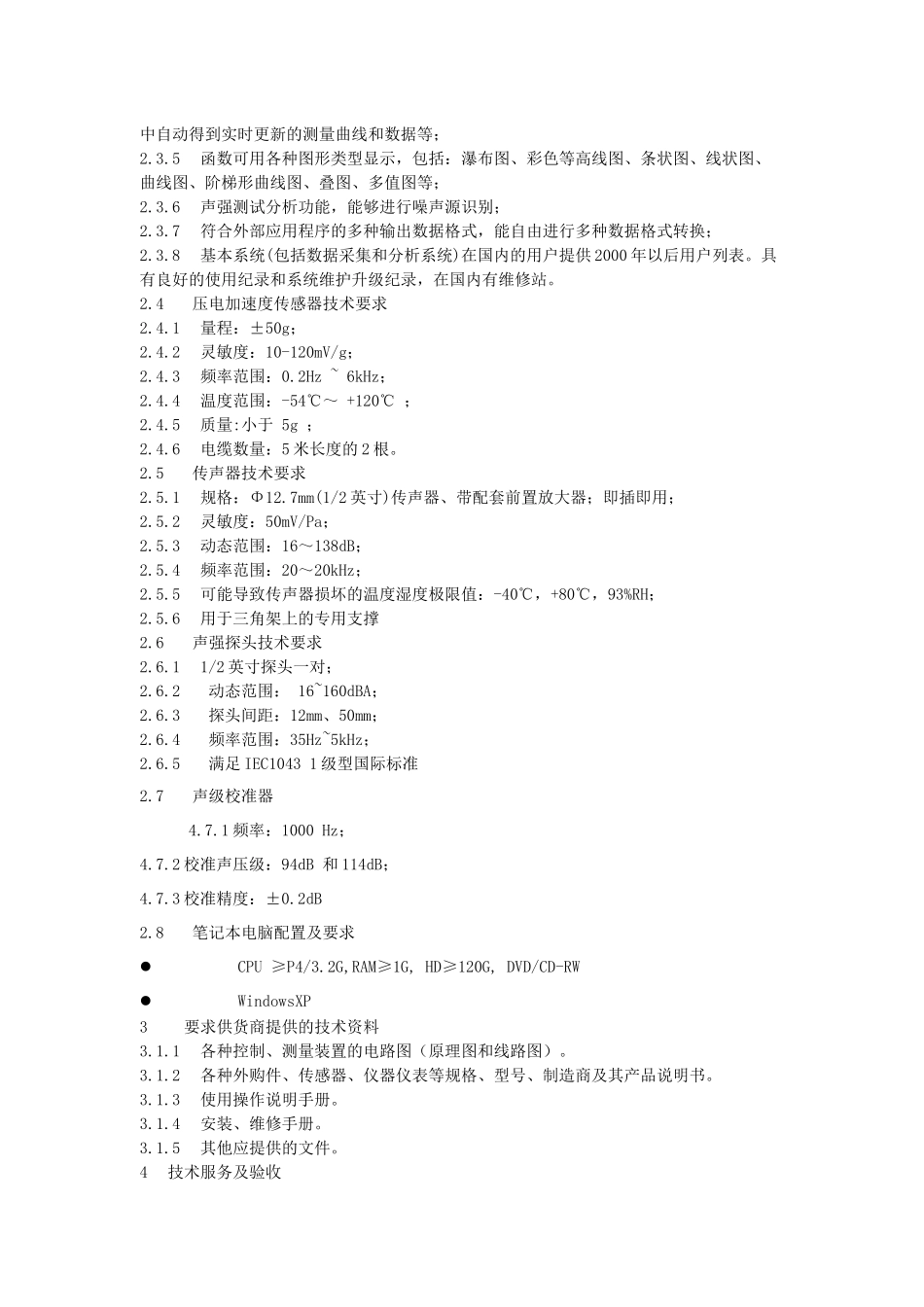

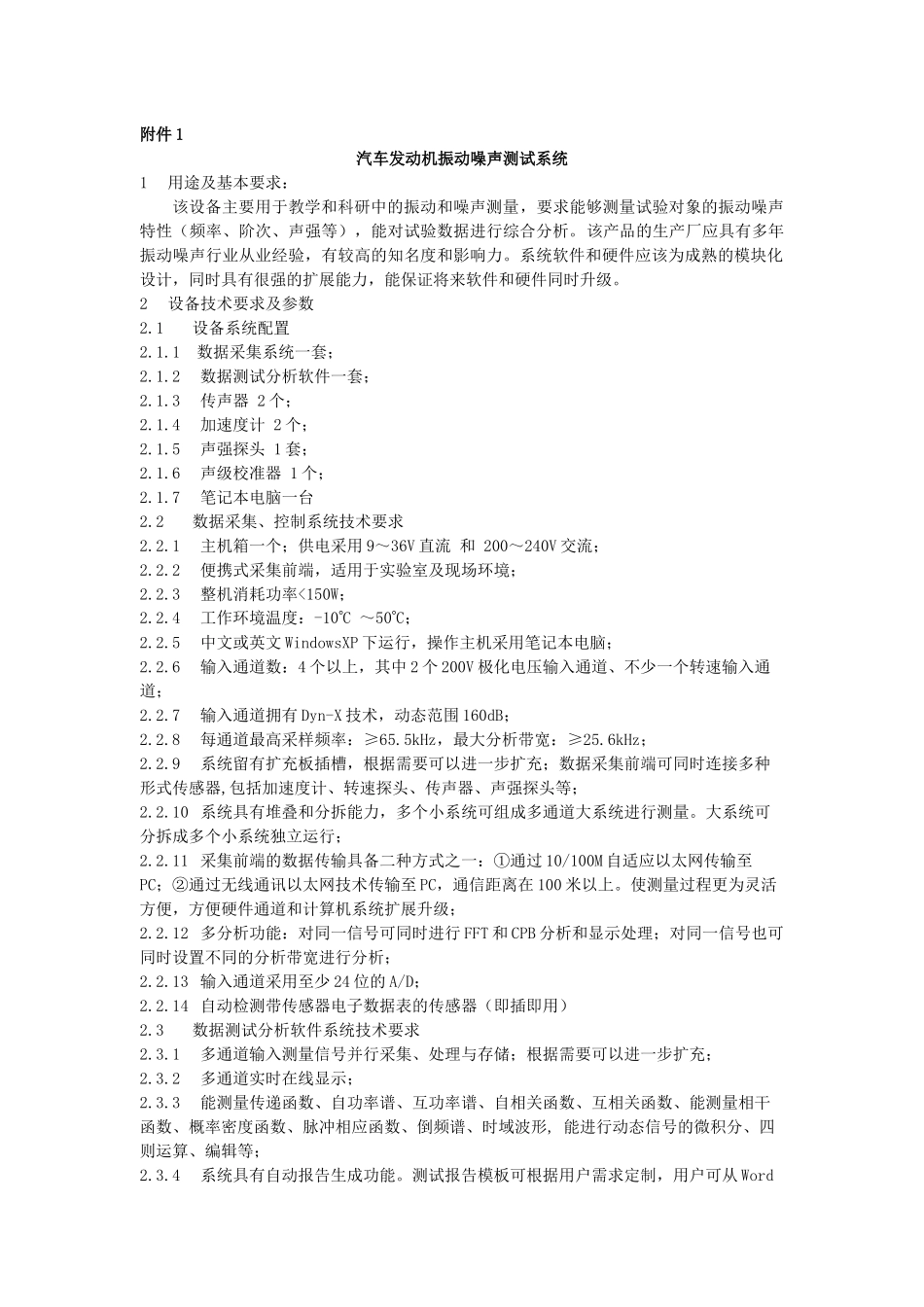

附件1汽车发动机振动噪声测试系统1用途及基本要求：该设备主要用于教学和科研中的振动和噪声测量，要求能够测量试验对象的振动噪声特性（频率、阶次、声强等），能对试验数据进行综合分析。该产品的生产厂应具有多年振动噪声行业从业经验，有较高的知名度和影响力。系统软件和硬件应该为成熟的模块化设计，同时具有很强的扩展能力，能保证将来软件和硬件同时升级。2设备技术要求及参数2.1设备系统配置2.1.1数据采集系统一套；2.1.2数据测试分析软件一套；2.1.3传声器2个；2.1.4加速度计2个；2.1.5声强探头1套；2.1.6声级校准器1个；2.1.7笔记本电脑一台2.2数据采集、控制系统技术要求2.2.1主机箱一个；供电采用9～36V直流和200～240V交流；2.2.2便携式采集前端，适用于实验室及现场环境；2.2.3整机消耗功率<150W；2.2.4工作环境温度：-10C～50C；2.2.5中文或英文WindowsXP下运行，操作主机采用笔记本电脑；2.2.6输入通道数：4个以上，其中2个200V极化电压输入通道、不少一个转速输入通道；2.2.7输入通道拥有Dyn-X技术，动态范围160dB；2.2.8每通道最高采样频率：≥65.5kHz，最大分析带宽：≥25.6kHz；2.2.9系统留有扩充板插槽，根据需要可以进一步扩充；数据采集前端可同时连接多种形式传感器,包括加速度计、转速探头、传声器、声强探头等；2.2.10系统具有堆叠和分拆能力，多个小系统可组成多通道大系统进行测量。大系统可分拆成多个小系统独立运行；2.2.11采集前端的数据传输具备二种方式之一：①通过10/100M自适应以太网传输至PC；②通过无线通讯以太网技术传输至PC，通信距离在100米以上。使测量过程更为灵活方便，方便硬件通道和计算机系统扩展升级；2.2.12多分析功能：对同一信号可同时进行FFT和CPB分析和显示处理；对同一信号也可同时设置不同的分析带宽进行分析；2.2.13输入通道采用至少24位的A/D；2.2.14自动检测带传感器电子数据表的传感器（即插即用）2.3数据测试分析软件系统技术要求2.3.1多通道输入测量信号并行采集、处理与存储；根据需要可以进一步扩充；2.3.2多通道实时在线显示；2.3.3能测量传递函数、自功率谱、互功率谱、自相关函数、互相关函数、能测量相干函数、概率密度函数、脉冲相应函数、倒频谱、时域波形,能进行动态信号的微积分、四则运算、编辑等；2.3.4系统具有自动报告生成功能。测试报告模板可根据用户需求定制，用户可从Word中自动得到实时更新的测量曲线和数据等；2.3.5函数可用各种图形类型显示，包括：瀑布图、彩色等高线图、条状图、线状图、曲线图、阶梯形曲线图、叠图、多值图等；2.3.6声强测试分析功能，能够进行噪声源识别；2.3.7符合外部应用程序的多种输出数据格式，能自由进行多种数据格式转换；2.3.8基本系统(包括数据采集和分析系统)在国内的用户提供2000年以后用户列表。具有良好的使用纪录和系统维护升级纪录，在国内有维修站。2.4压电加速度传感器技术要求2.4.1量程：±50g；2.4.2灵敏度：10-120mV/g；2.4.3频率范围：0.2Hz~6kHz；2.4.4温度范围：-54℃～+120℃；2.4.5质量:小于5g；2.4.6电缆数量：5米长度的2根。2.5传声器技术要求2.5.1规格：Φ12.7mm(1/2英寸)传声器、带配套前置放大器；即插即用；2.5.2灵敏度：50mV/Pa；2.5.3动态范围：16～138dB；2.5.4频率范围：20～20kHz；2.5.5可能导致传声器损坏的温度湿度极限值：-40℃，+80℃，93%RH；2.5.6用于三角架上的专用支撑2.6声强探头技术要求2.6.11/2英寸探头一对；2.6.2动态范围：16~160dBA；2.6.3探头间距：12mm、50mm；2.6.4频率范围：35Hz~5kHz；2.6.5满足IEC10431级型国际标准2.7声级校准器4.7.1频率：1000Hz；4.7.2校准声压级：94dB和114dB；4.7.3校准精度：±0.2dB2.8笔记本电脑配置及要求CPU≥P4/3.2G,RAM≥1G,HD≥120G,DVD/CD-RWWindowsXP3要求供货商提供的技术资料3.1.1各种控制、测量装置的电路图（原理图和线路图）。3.1.2各种外购件、传感器、仪器仪表等规格、型号、制造商及其产品说明书。3.1.3使用操作说明手册。3.1.4安装、维修手册。3.1.5其他应提供的文件。4技术服务及验收4.1.1供应商要对用户技术人员进行有关方面的培训：4.1.2供应商应选派技术熟...
