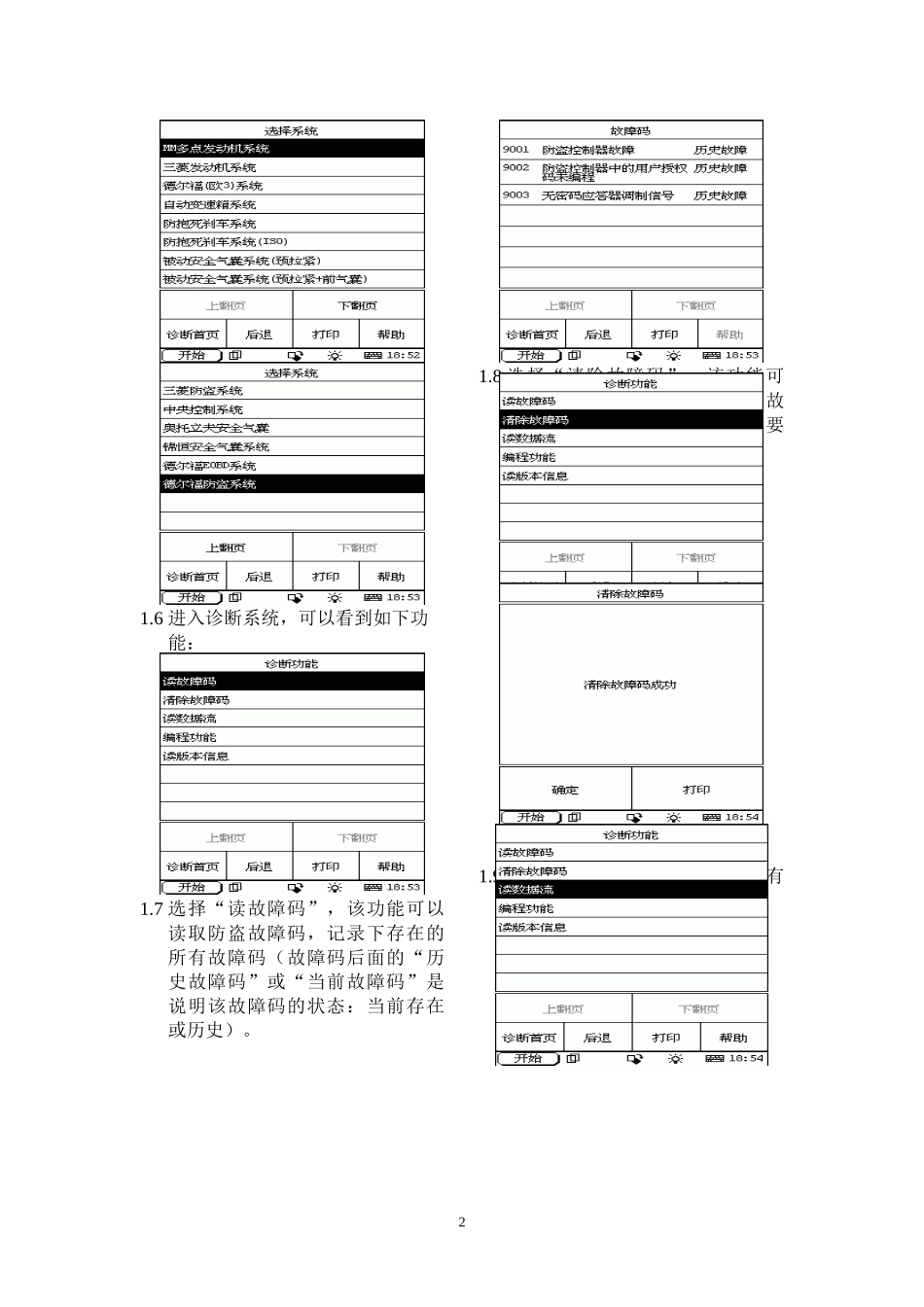

华晨汽车德尔福防盗系统维修指南目的:充分利用华晨汽车X431诊断仪器,提高维修效率,减少不必要的浪费。适用范围:适用于由德尔福(苏州)电子有限公司提供的零部件造成的华晨车发动机不能正常启动此类故障。编写单位:德尔福(中国)科技研发中心1.维修流程:1.1根据车主对故障现象的描述,模拟车主操作动作,观察故障现象是否重现,并初步判断故障原因。如是由德尔福(苏州)电子有限公司提供的零部件所引起。请记录下故障现象并转入下一步操作。1.2选择诊断软件(以V15.00版本为例进行说明,到2008.07.08为止最新版本为V18.00。请定期与华晨汽车相关部门联系,及时更新诊断软件)1.3选择系统(引用诊断界面均为中华车,若为其他车型,请进入对应的界面),根据车辆的发动机型号,进入相应的菜单,在“中华4G63”“中华4G64”中均有“德尔福防盗系统”。1.4选择诊断接头:使用[中华轿车-16]、[SMARTOBDII-16]、[OBDII-16C]三个接头中任意一个都可以测试德尔福防盗系统。1.5选择系统:点击“下翻页”,找到德尔福防盗系统。11.6进入诊断系统,可以看到如下功能:1.7选择“读故障码”,该功能可以读取防盗故障码,记录下存在的所有故障码(故障码后面的“历史故障码”或“当前故障码”是说明该故障码的状态:当前存在或历史)。1.8选择“清除故障码”,该功能可以清除存储在防盗控制器中的故障代码,如果是当前故障码,要先排除故障才能清除。1.9读数据流,显示目前已经匹配有效的钥匙数量。21.10再次选择“读故障码”,重新观察系统中是否存在故障码。若无,说明防盗系统一切正常,如此时,车辆仍无法正常启动,请检查其他相关电气系统。若存在故障码,请记录下来,并根据以下故障码解释进行相应维修。每次排除故障后,用诊断仪中的“清除故障码”功能,清除所有历史故障码,再用“读故障码”功能确认,直至已经没故障码存在。-故障码9001:防盗控制器故障,请更换防盗控制器。-故障码9002:防盗控制器中的用户授权码未编程,需要重新匹配防盗控制器。具体步骤详见2.3。-故障码9003:无密码应答器调制信号。先确认这把钥匙以前能启动车,再换用第二把钥匙检测一下,如果9003仍为当前故障,需要更换防盗线圈。-故障码9004:防盗控制器中的密钥未编程。需要匹配防盗控制器,见2.3。-故障码9005:K线对地短路。请检查K线(防盗控制器引脚B7,见下图)是否对地短路。-故障码9006:发动机控制模块密码验证失败。需要匹配发动机ECU。具体步骤详见2.4。-故障码9007:没有接收发动机控制模块的请求或确认信息,检查K线(防盗控制器引脚B7)是否开路或匹配发动机ECU。-故障码9008:密码应答器密码验证失败,需要匹配钥匙。具体步骤见2.2。-故障码9009:密码应答器识别码列表空,需要匹配钥匙。-故障码9010:接收到的密码应答器数据格式错误,检查这把钥匙边上没有第二把电子钥匙的干扰,若有,确保点火线圈周围只有一把钥匙.若9010仍然为当前故障,需要更换这把钥匙。2.编程流程:A.选择“诊断功能”中的“编程功能”B.输入密码,图中所示的1234是一个举例密码,正确密码请咨询华晨公司。该密码为执行匹配功能的权限密码,并不是德尔福防盗的授权码。3B2B6B5A1A3B3B7B8A2B1B4B2B6B5A1A3B3B7B8A2B1B4C.输入正确密码后,根据提示,完成相应操作。2.1匹配全套新系统:在整车下线时或者售后换了整套新防盗系统后,请执行该功能,该功能执行成功后,该车防盗可以正常工作,不需要进行其他匹配功能。匹配过程,请按照X431屏幕提示操作。在匹配前,X431屏幕会提示输入密码,请牢记此密码,以后该车的防盗相关匹配功能都需要此密码。(2.1.a)(2.1.b)(2.1.c)(2.1.d)4(2.1.e)(2.1.f)(2.1.g)(2.1.h)2.2匹配钥匙步骤:防盗控制器、发动机ECM不变前提下,增加新钥匙请执行此功能。成功执行此功能后,新增加的钥匙即可以正常启动车辆。匹配过程,请按照X431屏幕提示操作。(2.2.a)(2.2.b)(2.2.c)5(2.2.d)(2.2.e)(2.2.f)(2.2.g)(2.2.h)(2.2.i)(2.2.j)(2.2.k)62.3匹配防盗器步骤:当发动机ECM不变,更换了新的防盗器,执行该功能即可。匹配过程,请按照X431屏幕提示操作。该功能成功匹配完成后,不需要其他操作步骤,车辆可...
