自动化学院通风空调施工方案VIP免费

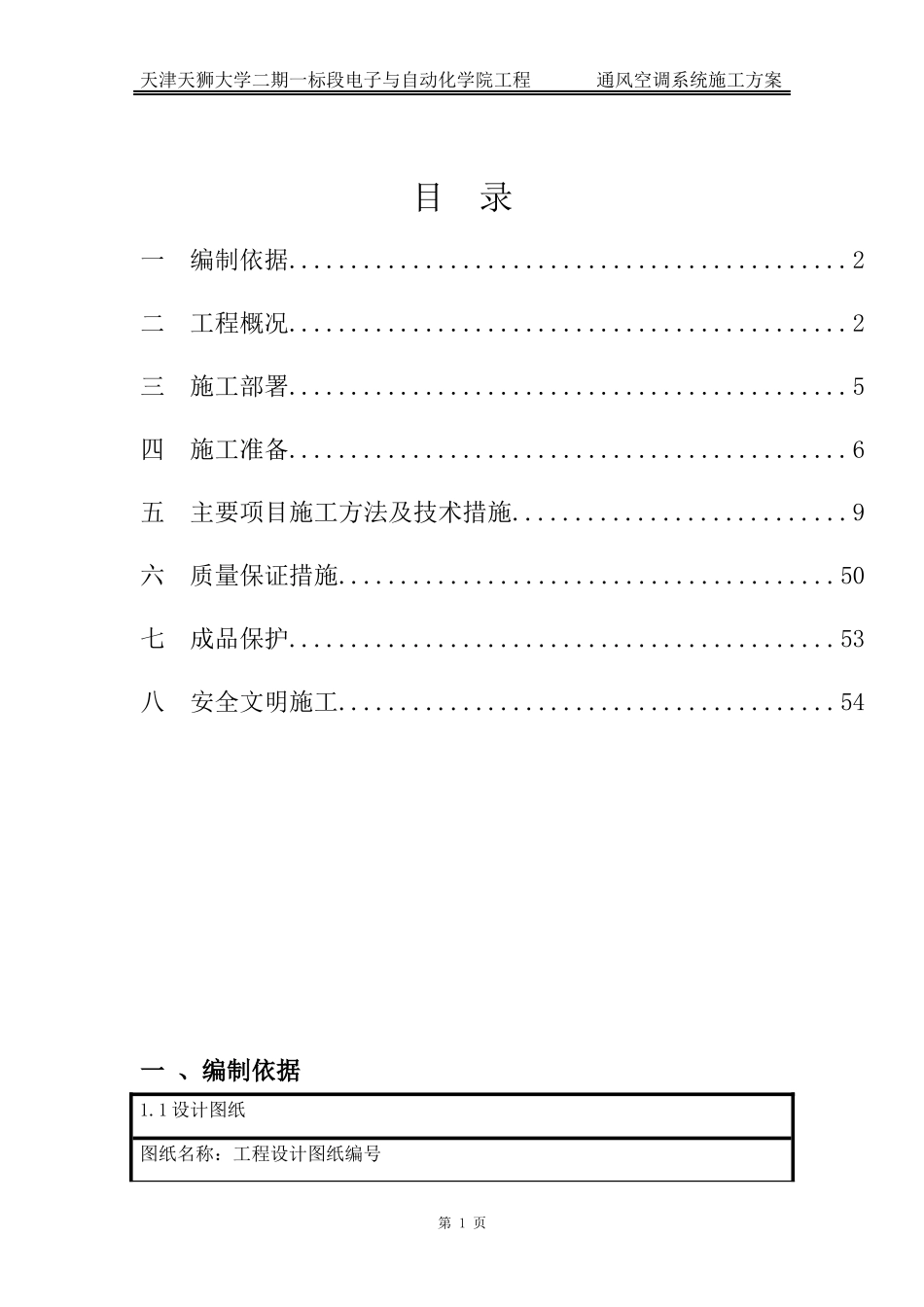

自动化学院通风空调施工方案_第1页
1/58

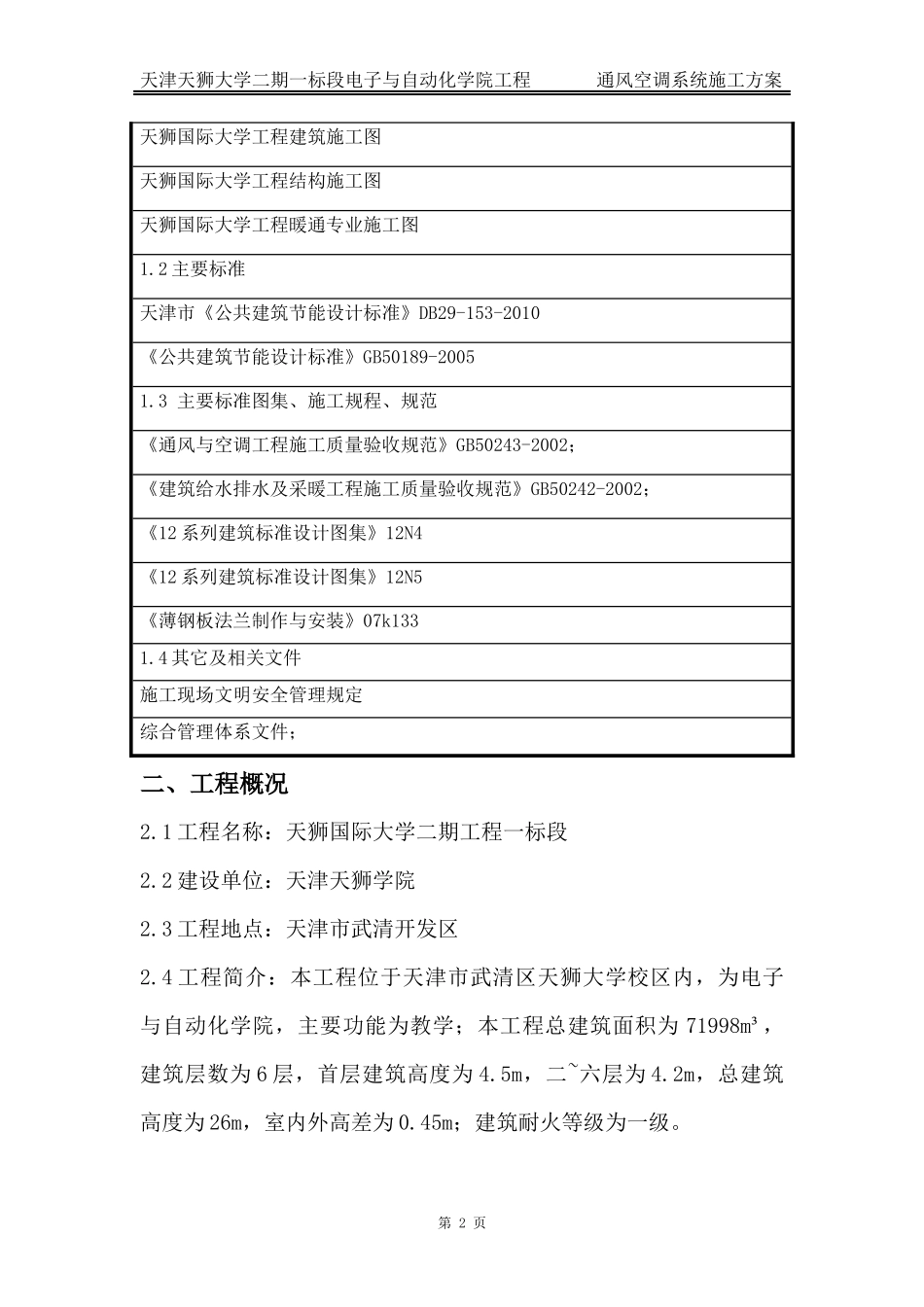

自动化学院通风空调施工方案_第2页
2/58

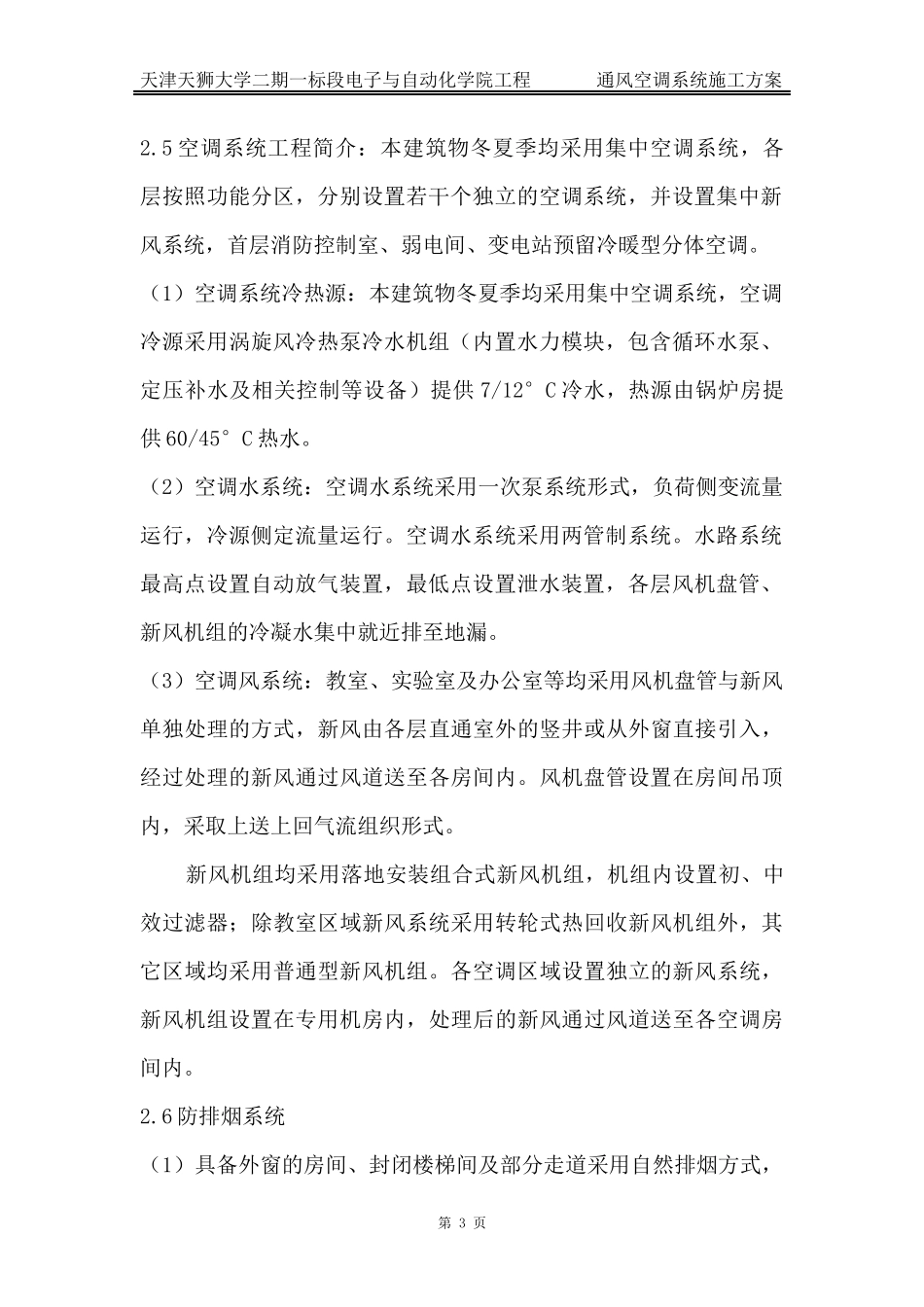

自动化学院通风空调施工方案_第3页
3/58
第1页天津天狮大学二期一标段电子与自动化学院工程通风空调系统施工方案目录一编制依据.............................................2二工程概况.............................................2三施工部署.............................................5四施工准备.............................................6五主要项目施工方法及技术措施...........................9六质量保证措施........................................50七成品保护............................................53八安全文明施工........................................54一、编制依据1.1设计图纸图纸名称:工程设计图纸编号第2页天津天狮大学二期一标段电子与自动化学院工程通风空调系统施工方案天狮国际大学工程建筑施工图天狮国际大学工程结构施工图天狮国际大学工程暖通专业施工图1.2主要标准天津市《公共建筑节能设计标准》DB29-153-2010《公共建筑节能设计标准》GB50189-20051.3主要标准图集、施工规程、规范《通风与空调工程施工质量验收规范》GB50243-2002;《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002;《12系列建筑标准设计图集》12N4《12系列建筑标准设计图集》12N5《薄钢板法兰制作与安装》07k1331.4其它及相关文件施工现场文明安全管理规定综合管理体系文件;二、工程概况2.1工程名称:天狮国际大学二期工程一标段2.2建设单位:天津天狮学院2.3工程地点:天津市武清开发区2.4工程简介:本工程位于天津市武清区天狮大学校区内,为电子与自动化学院,主要功能为教学;本工程总建筑面积为71998m³,建筑层数为6层,首层建筑高度为4.5m,二~六层为4.2m,总建筑高度为26m,室内外高差为0.45m;建筑耐火等级为一级。第3页天津天狮大学二期一标段电子与自动化学院工程通风空调系统施工方案2.5空调系统工程简介:本建筑物冬夏季均采用集中空调系统,各层按照功能分区,分别设置若干个独立的空调系统,并设置集中新风系统,首层消防控制室、弱电间、变电站预留冷暖型分体空调。(1)空调系统冷热源:本建筑物冬夏季均采用集中空调系统,空调冷源采用涡旋风冷热泵冷水机组(内置水力模块,包含循环水泵、定压补水及相关控制等设备)提供7/12°C冷水,热源由锅炉房提供60/45°C热水。(2)空调水系统:空调水系统采用一次泵系统形式,负荷侧变流量运行,冷源侧定流量运行。空调水系统采用两管制系统。水路系统最高点设置自动放气装置,最低点设置泄水装置,各层风机盘管、新风机组的冷凝水集中就近排至地漏。(3)空调风系统:教室、实验室及办公室等均采用风机盘管与新风单独处理的方式,新风由各层直通室外的竖井或从外窗直接引入,经过处理的新风通过风道送至各房间内。风机盘管设置在房间吊顶内,采取上送上回气流组织形式。新风机组均采用落地安装组合式新风机组,机组内设置初、中效过滤器;除教室区域新风系统采用转轮式热回收新风机组外,其它区域均采用普通型新风机组。各空调区域设置独立的新风系统,新风机组设置在专用机房内,处理后的新风通过风道送至各空调房间内。2.6防排烟系统(1)具备外窗的房间、封闭楼梯间及部分走道采用自然排烟方式,第4页天津天狮大学二期一标段电子与自动化学院工程通风空调系统施工方案共享门厅在上部设置电动可开启外窗。(2)中庭设置机械排烟,排烟量按中庭体积6次/小时计。(3)地上长度超过20m不满足自然排烟要求的内走道及长度超过60米的内走道均设置机械排烟,补风均采用自然补风方式。(4)消防高温排烟风机均设置于屋顶,排烟风机应能在280℃的环境条件下连续工作不少于30min。(5)在不具备自然排烟条件的前室设加压送风系统,加压风机设置于屋顶。加压送风口每层设置一个,风口为多叶送风口。2.7机械通风系统(1)配电间、弱电间,设置机械排风系统,排风量按8次/小时换气次数计,通过排风风机直接排至室外。(2)公共卫生间设置机械排风系统,排风量按10次/小时换气次数计,排风通过竖井由设在屋顶的排风风机集中高空排放。2.8管道材质、连接方式及阀件名称材质连接方式备注空调水管道管径<100mm镀锌钢管丝扣连接管径≥10...
