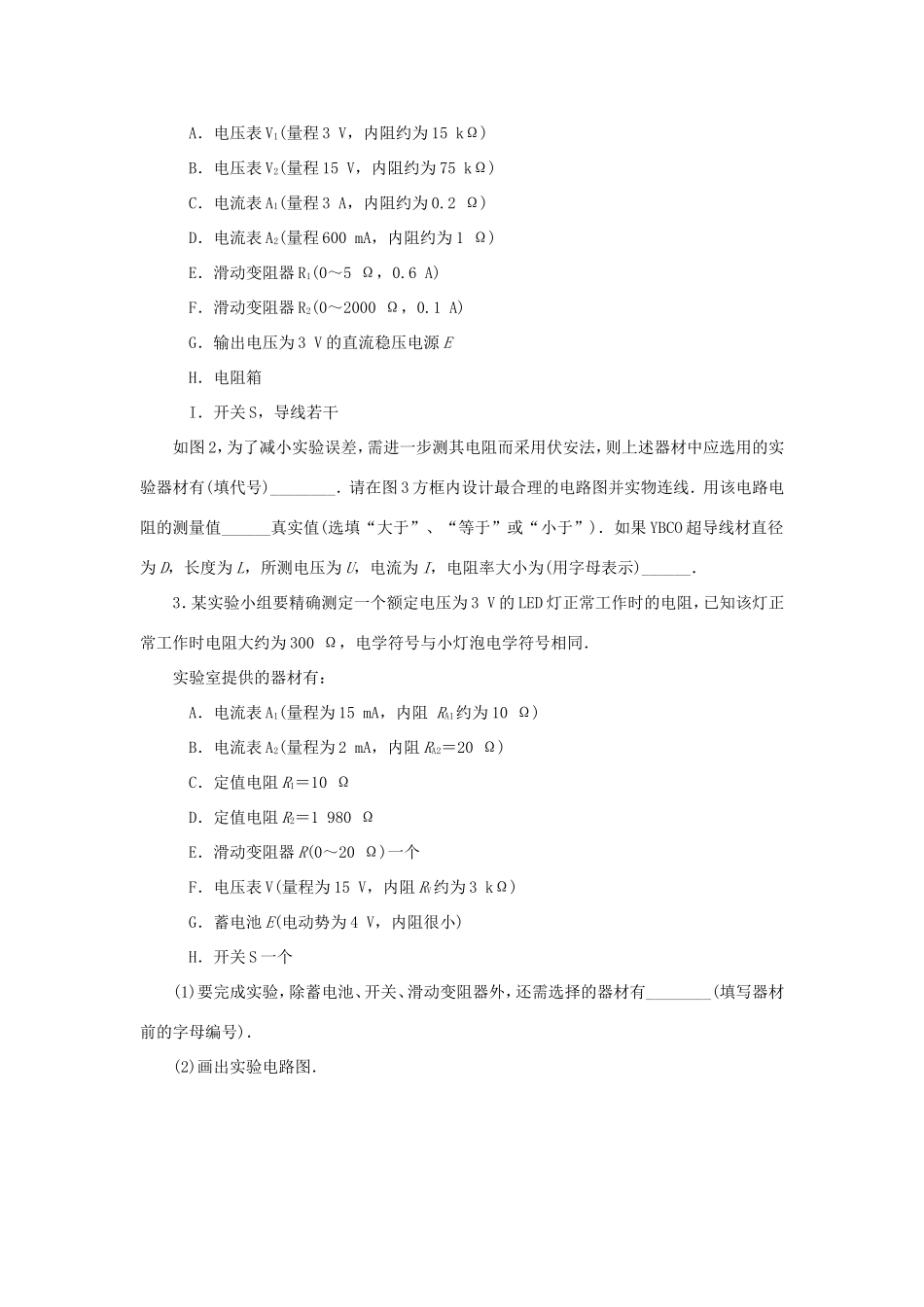

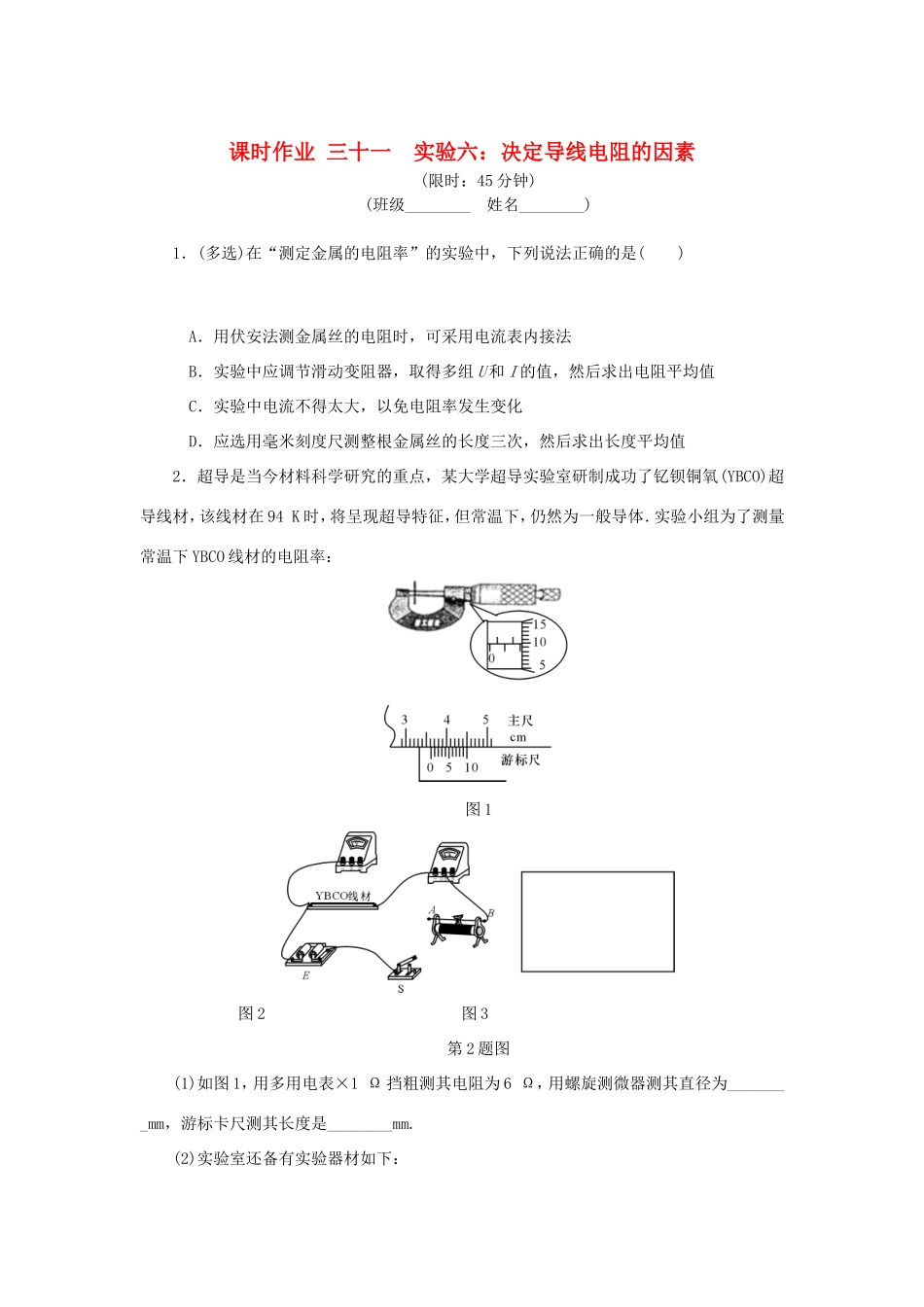

课时作业三十一实验六：决定导线电阻的因素(限时：45分钟)(班级________姓名________)1．(多选)在“测定金属的电阻率”的实验中，下列说法正确的是()A．用伏安法测金属丝的电阻时，可采用电流表内接法B．实验中应调节滑动变阻器，取得多组U和I的值，然后求出电阻平均值C．实验中电流不得太大，以免电阻率发生变化D．应选用毫米刻度尺测整根金属丝的长度三次，然后求出长度平均值2．超导是当今材料科学研究的重点，某大学超导实验室研制成功了钇钡铜氧(YBCO)超导线材，该线材在94K时，将呈现超导特征，但常温下，仍然为一般导体．实验小组为了测量常温下YBCO线材的电阻率：图1图2图3第2题图(1)如图1，用多用电表×1Ω挡粗测其电阻为6Ω，用螺旋测微器测其直径为________mm，游标卡尺测其长度是________mm.(2)实验室还备有实验器材如下：A．电压表V1(量程3V，内阻约为15kΩ)B．电压表V2(量程15V，内阻约为75kΩ)C．电流表A1(量程3A，内阻约为0.2Ω)D．电流表A2(量程600mA，内阻约为1Ω)E．滑动变阻器R1(0～5Ω，0.6A)F．滑动变阻器R2(0～2000Ω，0.1A)G．输出电压为3V的直流稳压电源EH．电阻箱I．开关S，导线若干如图2，为了减小实验误差，需进一步测其电阻而采用伏安法，则上述器材中应选用的实验器材有(填代号)________．请在图3方框内设计最合理的电路图并实物连线．用该电路电阻的测量值______真实值(选填“大于”、“等于”或“小于”)．如果YBCO超导线材直径为D，长度为L，所测电压为U，电流为I，电阻率大小为(用字母表示)______．3．某实验小组要精确测定一个额定电压为3V的LED灯正常工作时的电阻，已知该灯正常工作时电阻大约为300Ω，电学符号与小灯泡电学符号相同．实验室提供的器材有：A．电流表A1(量程为15mA，内阻RA1约为10Ω)B．电流表A2(量程为2mA，内阻RA2＝20Ω)C．定值电阻R1＝10ΩD．定值电阻R2＝1980ΩE．滑动变阻器R(0～20Ω)一个F．电压表V(量程为15V，内阻RV约为3kΩ)G．蓄电池E(电动势为4V，内阻很小)H．开关S一个(1)要完成实验，除蓄电池、开关、滑动变阻器外，还需选择的器材有________(填写器材前的字母编号)．(2)画出实验电路图．第3题图(3)写出测量LED灯正常工作时的电阻表达式Rx＝______，说明式中题目未给出的各物理量的意义：______________________________________________________．4．要测量某种合金的电阻率．(1)若合金丝长度为L，直径为D，阻值为R，则其电阻率ρ＝______．用螺旋测微器测合金丝的直径如图甲所示，读数为______mm.甲乙丙第4题图(2)图乙是测量合金丝阻值的原理图，S2是单刀双掷开关．根据原理图在图丙中将实物连线补充完整．(3)闭合S1，当S2处于位置a时，电压表和电流表的示数分别为U1＝1.35V，I1＝0.30A；当S2处于位置b时，电压表和电流表的示数分别为U2＝0.92V，I2＝0.32A．根据以上测量数据判断，当S2处于位置____(选填“a”或“b”)时，测量相对准确，测量值Rx＝____Ω.(结果保留两位有效数字)5．某同学通过实验测定一个阻值约为5Ω的电阻Rx的阻值．(1)现有电源(4V，内阻可不计)、滑动变阻器(0～50Ω，额定电流2A)、开关和导线若干，以及下列电表：A．电流表(0～3A，内阻约0.025Ω)B．电流表(0～0.6A，内阻约0.125Ω)C．电压表(0～3V，内阻约3kΩ)D．电压表(0～15V，内阻约15kΩ)为减小测量误差，在实验中，电流表应选用________，电压表应选用________(选填器材前的字母)；实验电路应采用图中的________(选填“甲”或“乙”)．甲乙图1图2图3(2)图2是测量Rx的实验器材实物图，图中已连接了部分导线．请根据在(1)问中所选的电路图，补充完成图中实物间的连线．(3)接通开关，改变滑动变阻器滑片P的位置，并记录对应的电流表示数I、电压表示数U.某次电表示数如图3所示，可得该电阻的测量值Rx＝＝____Ω(保留两位有效数字)．(4)若在(1)问中选用甲电路，产生误差的主要原因是________；若在(1)问中选用乙电路，产生误差的主要原因是________．(选填选项前的字母)A．电流表测量值小于流经Rx的电流值B．电流表测量值大于流经Rx的电流值C．电压表测量值小于Rx两端的电压值D．电压表测量值大于Rx两端的电压值(5)在不损坏电表的前提下...
