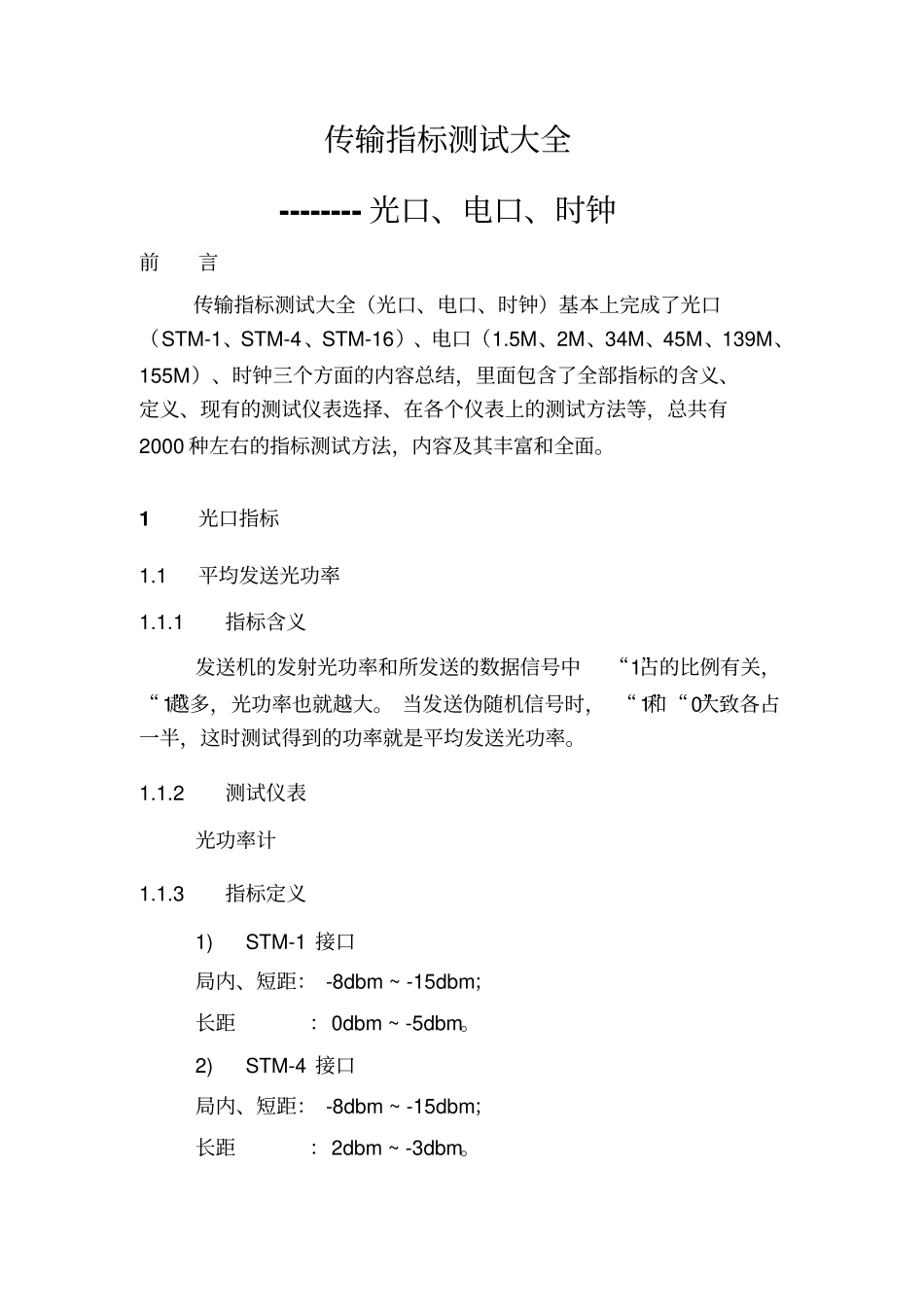

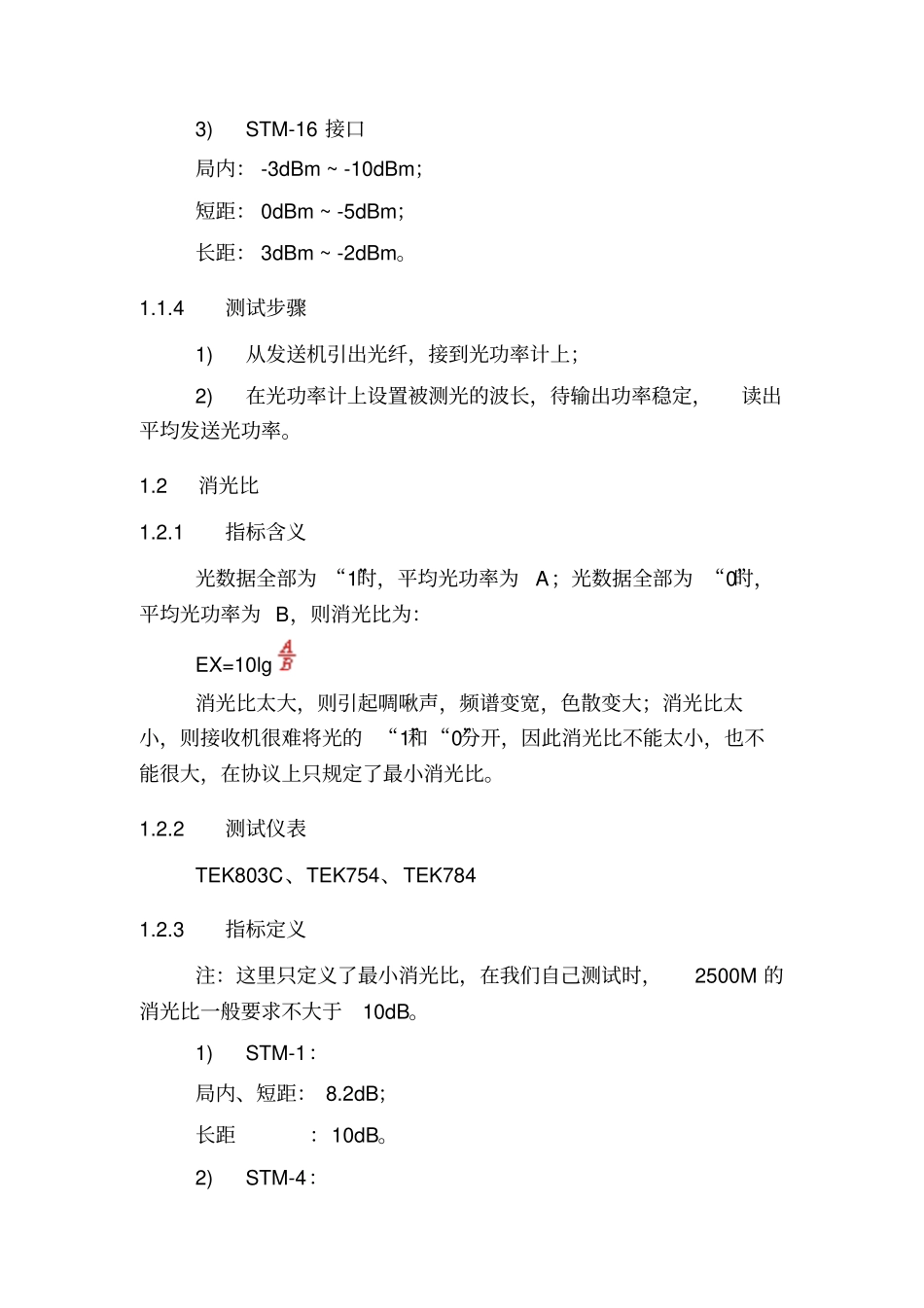

传输指标测试大全--------光口、电口、时钟前言传输指标测试大全（光口、电口、时钟）基本上完成了光口（STM-1、STM-4、STM-16）、电口（1.5M、2M、34M、45M、139M、155M）、时钟三个方面的内容总结，里面包含了全部指标的含义、定义、现有的测试仪表选择、在各个仪表上的测试方法等，总共有2000种左右的指标测试方法，内容及其丰富和全面。1光口指标1.1平均发送光功率1.1.1指标含义发送机的发射光功率和所发送的数据信号中“1”占的比例有关，“1”越多，光功率也就越大。当发送伪随机信号时，“1”和“0”大致各占一半，这时测试得到的功率就是平均发送光功率。1.1.2测试仪表光功率计1.1.3指标定义1)STM-1接口局内、短距：-8dbm~-15dbm；长距：0dbm~-5dbm。2)STM-4接口局内、短距：-8dbm~-15dbm；长距：2dbm~-3dbm。3)STM-16接口局内：-3dBm~-10dBm；短距：0dBm~-5dBm；长距：3dBm~-2dBm。1.1.4测试步骤1)从发送机引出光纤，接到光功率计上；2)在光功率计上设置被测光的波长，待输出功率稳定，读出平均发送光功率。1.2消光比1.2.1指标含义光数据全部为“1”时，平均光功率为A；光数据全部为“0”时，平均光功率为B，则消光比为：EX=10lg消光比太大，则引起啁啾声，频谱变宽，色散变大；消光比太小，则接收机很难将光的“1”和“0”分开，因此消光比不能太小，也不能很大，在协议上只规定了最小消光比。1.2.2测试仪表TEK803C、TEK754、TEK7841.2.3指标定义注：这里只定义了最小消光比，在我们自己测试时，2500M的消光比一般要求不大于10dB。1)STM-1：局内、短距：8.2dB；长距：10dB。2)STM-4：局内、短距：8.2dB；长距：10dB。3)STM-16：局内、短距、长距：8.2dB。1.2.4测试装置a.803C测试装置图：b.754、784测试装置图：注：a.光功率过大时（特别是2500M光以上），测试时光纤的输入要加一定的衰减，以免烧坏仪器；b.由于784和754的光电转换模块有从光信号中提取时钟的能力，因此不需要155M时钟触发线，但803C没有能力提取时钟，因此需要155M时钟触发线。1.2.5测试步骤1.STM-1测试1)754a.打开仪表，进行初始化：按下“SETUP”按钮，进入仪表的设置界面，按下界面上“RecallFactorySetup”对应的按钮，再按下“OKconfirmFactoryinit”对应的按钮，则仪表进行初始化；b.进行测试通道选择：仪表上有1、2、3、4通道入口，对应于面板上为CH1、CH2、CH3、CH4四个按钮，按下光电转换的通道所对应的按钮，将其他通道波形都关掉（处理方法见下面的注）；c.选择消光比参数：按下“MEASURE”按钮，出现测量界面，按下界面上“Meaure”对应的按钮，选中“Meaure”（仪表默认为这个选项，一般不需要进行这个操作），按下界面上“SelectMeasure”对应的按钮，接着，不断地按下界面上“—more—”对应的按钮，直到这个按钮对应的界面上的文字变为“—more—8of8”，这时界面上有“ExtinctiondB（SONET&SDH）”这个选项，按下对应的按钮，于是界面出现消光比的数值，看是否符合要求；d.测试完成。注：仪表有1、2、3、4通道入口，在面板上有CH1、CH2、CH3、CH4按钮与之对应，如果要打开其中的一个通道的波形，按下这个通道对应的按钮，则就出现这个通道的波形；如果要关掉其中的一个通道的波形，按下这个通道对应的按钮，然后再按下面板上的“WAVEFORMOFF”按钮，则就关掉了这个通道的波形，并且界面上这个通道的波形消失。2)784测试方法和754完全一样。3)803Ca.打开仪表，进行初始化：按下“UTILITY”按钮，这时界面上出现初始化的一些菜单，看“Pageto”菜单上的内容是否是“EnhancedAccuracy”，如果不是，用手不断地按这个菜单，直至出现这个内容为止，用手指点一下界面上的“Initialize”，出来两个选项，点中其中的“Initialize”，则仪表将自动进行初始化，完成后，界面会出现“InitializationComplete”，这就完成了初始化；b.选择测试通道：完成初始化后，首先要选择测试通道，也就是选择光转换为电后的电信号从1、2、3、4通道中哪一个通道进去，方法有两个：i.在电模块上，一般有两个电通道入口，每一个入口在电模块上都有一个小按钮与之对应，按下当前你的电信号的入口的按钮，...
