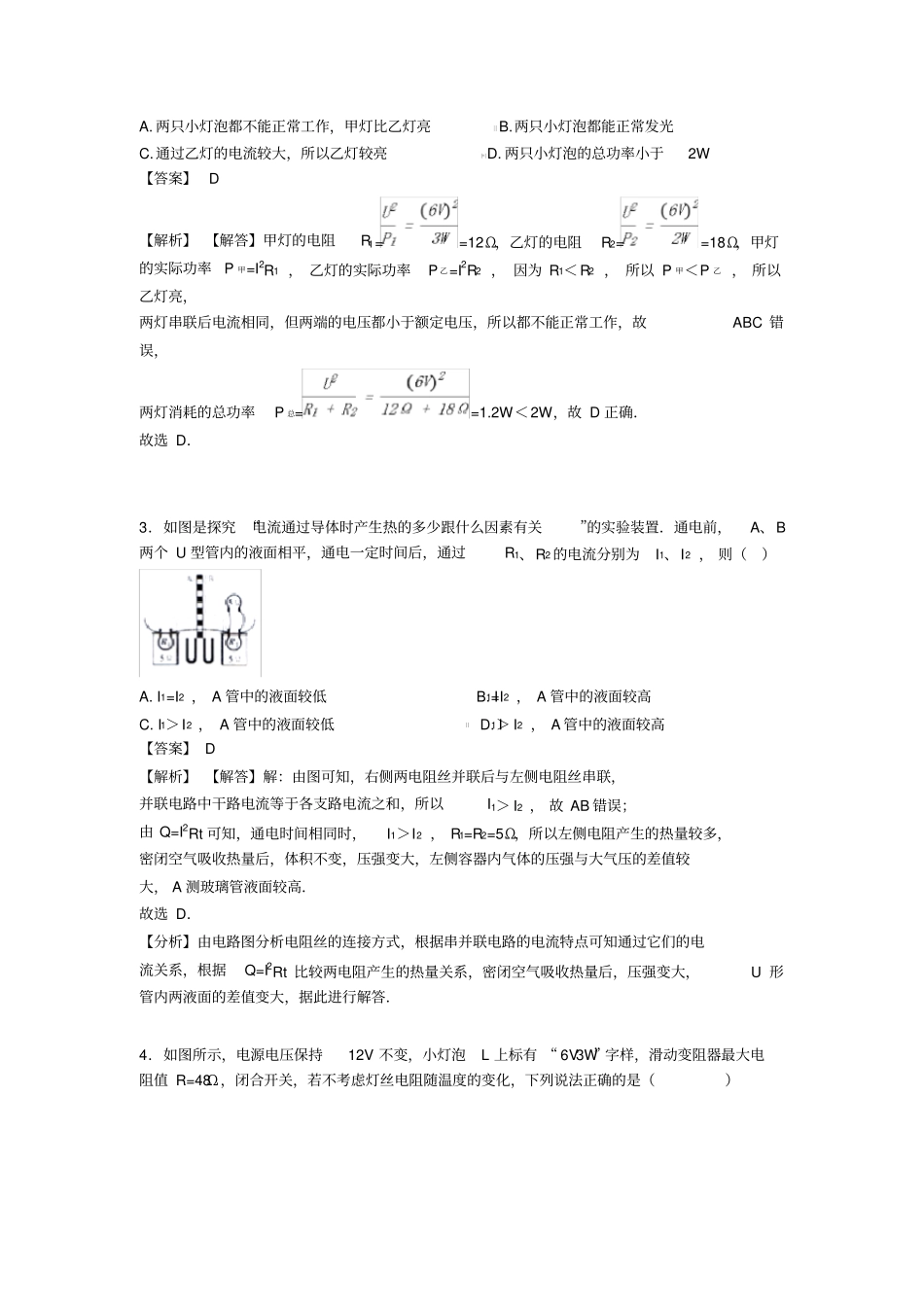

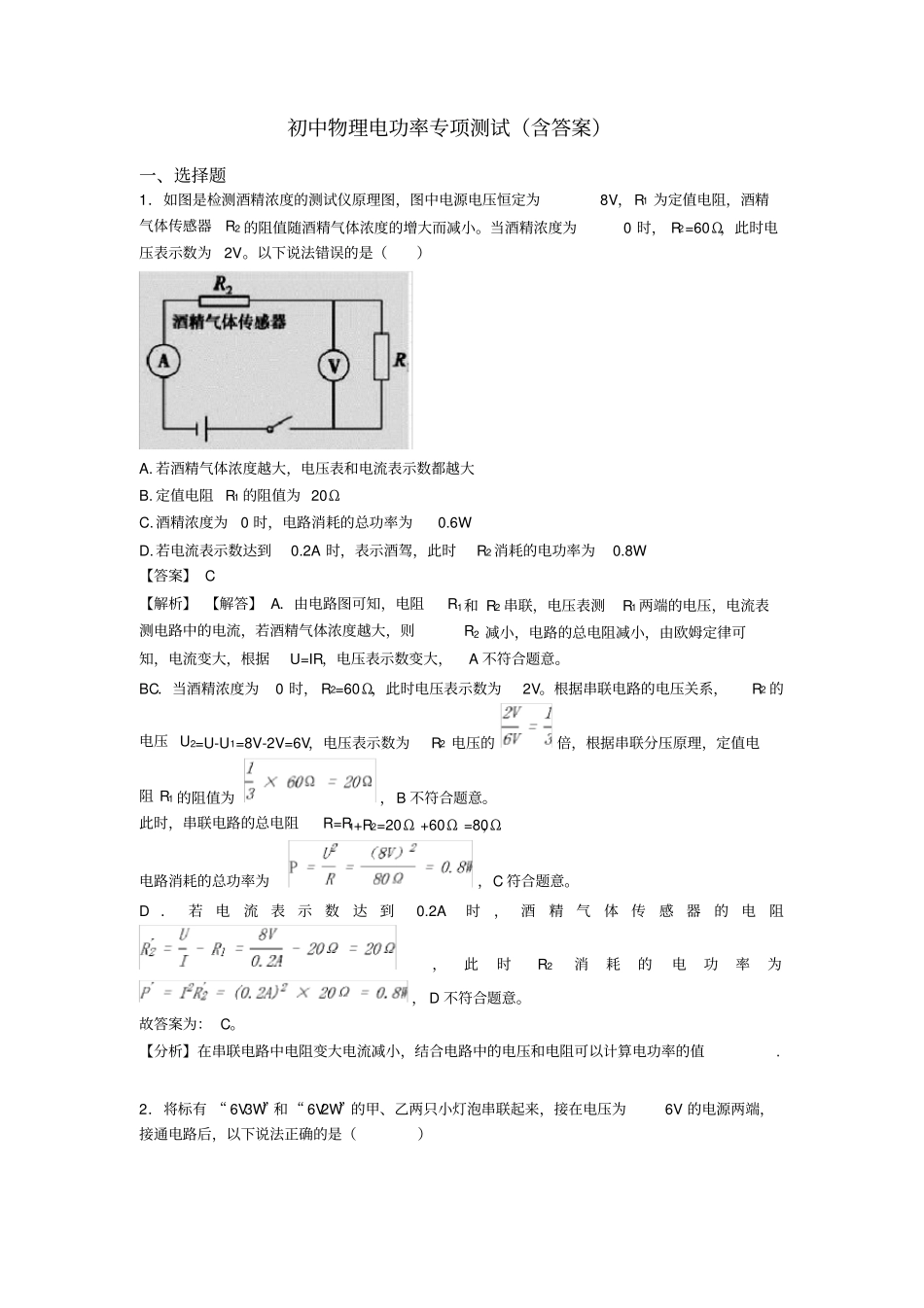

初中物理电功率专项测试（含答案）一、选择题1．如图是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。当酒精浓度为0时，R2=60Ω，此时电压表示数为2V。以下说法错误的是（）A.若酒精气体浓度越大，电压表和电流表示数都越大B.定值电阻R1的阻值为20ΩC.酒精浓度为0时，电路消耗的总功率为0.6WD.若电流表示数达到0.2A时，表示酒驾，此时R2消耗的电功率为0.8W【答案】C【解析】【解答】A．由电路图可知，电阻R1和R2串联，电压表测R1两端的电压，电流表测电路中的电流，若酒精气体浓度越大，则R2减小，电路的总电阻减小，由欧姆定律可知，电流变大，根据U=IR，电压表示数变大，A不符合题意。BC．当酒精浓度为0时，R2=60Ω，此时电压表示数为2V。根据串联电路的电压关系，R2的电压U2=U-U1=8V-2V=6V，电压表示数为R2电压的倍，根据串联分压原理，定值电阻R1的阻值为，B不符合题意。此时，串联电路的总电阻R=R1+R2=20Ω+60Ω=80Ω，电路消耗的总功率为，C符合题意。D．若电流表示数达到0.2A时，酒精气体传感器的电阻，此时R2消耗的电功率为，D不符合题意。故答案为：C。【分析】在串联电路中电阻变大电流减小，结合电路中的电压和电阻可以计算电功率的值.2．将标有“6V3W”和“6V2W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是（）A.两只小灯泡都不能正常工作，甲灯比乙灯亮B.两只小灯泡都能正常发光C.通过乙灯的电流较大，所以乙灯较亮D.两只小灯泡的总功率小于2W【答案】D【解析】【解答】甲灯的电阻R1==12Ω，乙灯的电阻R2==18Ω，甲灯的实际功率P甲=I2R1，乙灯的实际功率P乙=I2R2，因为R1＜R2，所以P甲＜P乙，所以乙灯亮，两灯串联后电流相同，但两端的电压都小于额定电压，所以都不能正常工作，故ABC错误，两灯消耗的总功率P总==1.2W＜2W，故D正确．故选D．3．如图是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置．通电前，A、B两个U型管内的液面相平，通电一定时间后，通过R1、R2的电流分别为I1、I2，则（）A.I1=I2，A管中的液面较低B.I1=I2，A管中的液面较高C.I1＞I2，A管中的液面较低D.I1＞I2，A管中的液面较高【答案】D【解析】【解答】解：由图可知，右侧两电阻丝并联后与左侧电阻丝串联，并联电路中干路电流等于各支路电流之和，所以I1＞I2，故AB错误；由Q=I2Rt可知，通电时间相同时，I1＞I2，R1=R2=5Ω，所以左侧电阻产生的热量较多，密闭空气吸收热量后，体积不变，压强变大，左侧容器内气体的压强与大气压的差值较大，A测玻璃管液面较高．故选D．【分析】由电路图分析电阻丝的连接方式，根据串并联电路的电流特点可知通过它们的电流关系，根据Q=I2Rt比较两电阻产生的热量关系，密闭空气吸收热量后，压强变大，U形管内两液面的差值变大，据此进行解答．4．如图所示，电源电压保持12V不变，小灯泡L上标有“6V3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A.要使电压表的示数增大1V，小灯泡L两端的电压就会减小1VB.小灯泡L的最小实际电功率为0.6WC.当滑片P移到变阻器的中点时，小灯泡L正常发光D.当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J【答案】D【解析】【解答】由电路图可知，闭合开关后，滑动变阻器R与灯泡L串联，电压表测灯泡L两端的电压。（1）由电压表测灯泡L两端的电压可知，电压表的示数增大1V，小灯泡L两端的电压就会增大1V，A不符合题意；（2）由P＝UI＝可得，灯泡的电阻：＝12Ω，当滑片P移到最右端时，接入电路中的电阻最大，电路中的电流最小，小灯泡的实际功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路中的最小电流：I＝＝0.2A，则小灯泡L的最小实际电功率：PL小＝I2RL＝（0.2A）2×12Ω＝0.48W，B不符合题意；通电10s滑动变阻器消耗的电能：WR＝I2Rt＝（0.2A）2×48Ω×10s＝19.2J，D符合题意；（3）当滑片P移到变阻器的中点时，电路中的电流：I′＝A，此时灯泡的实际功率：PL′＝（I′）2RL＝（A）2×12Ω≈1.33W＜3W，所以，此时灯泡...
