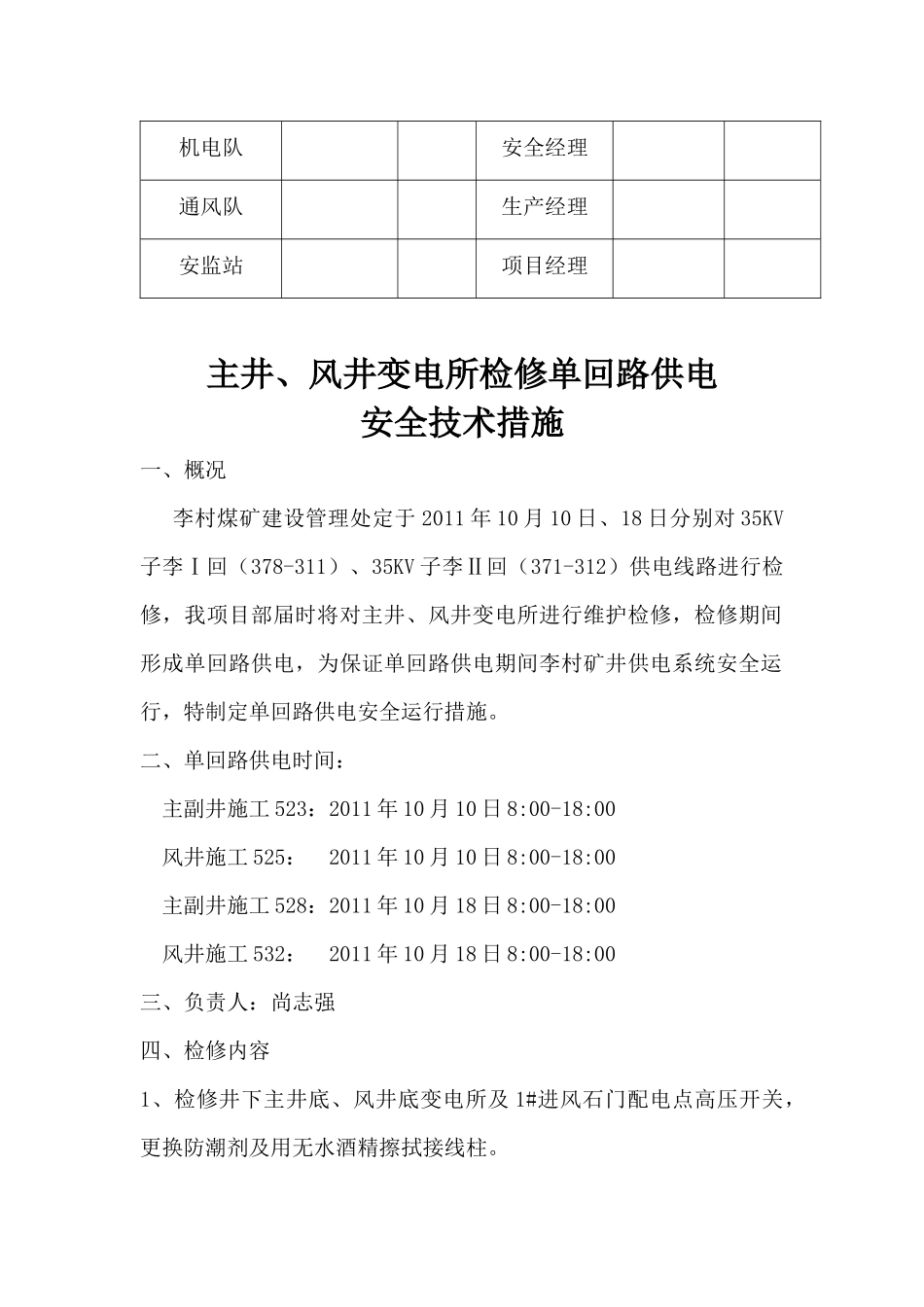

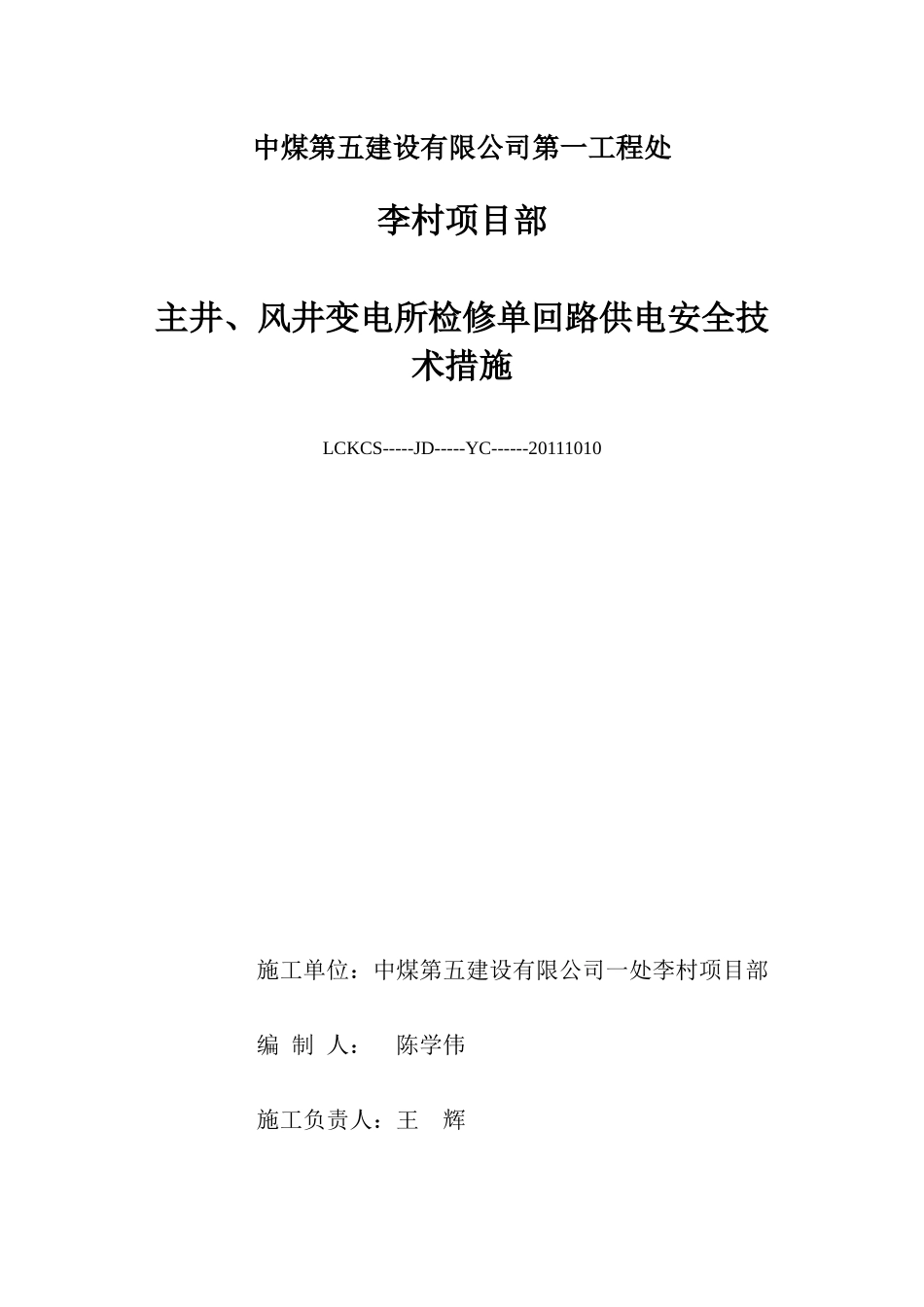

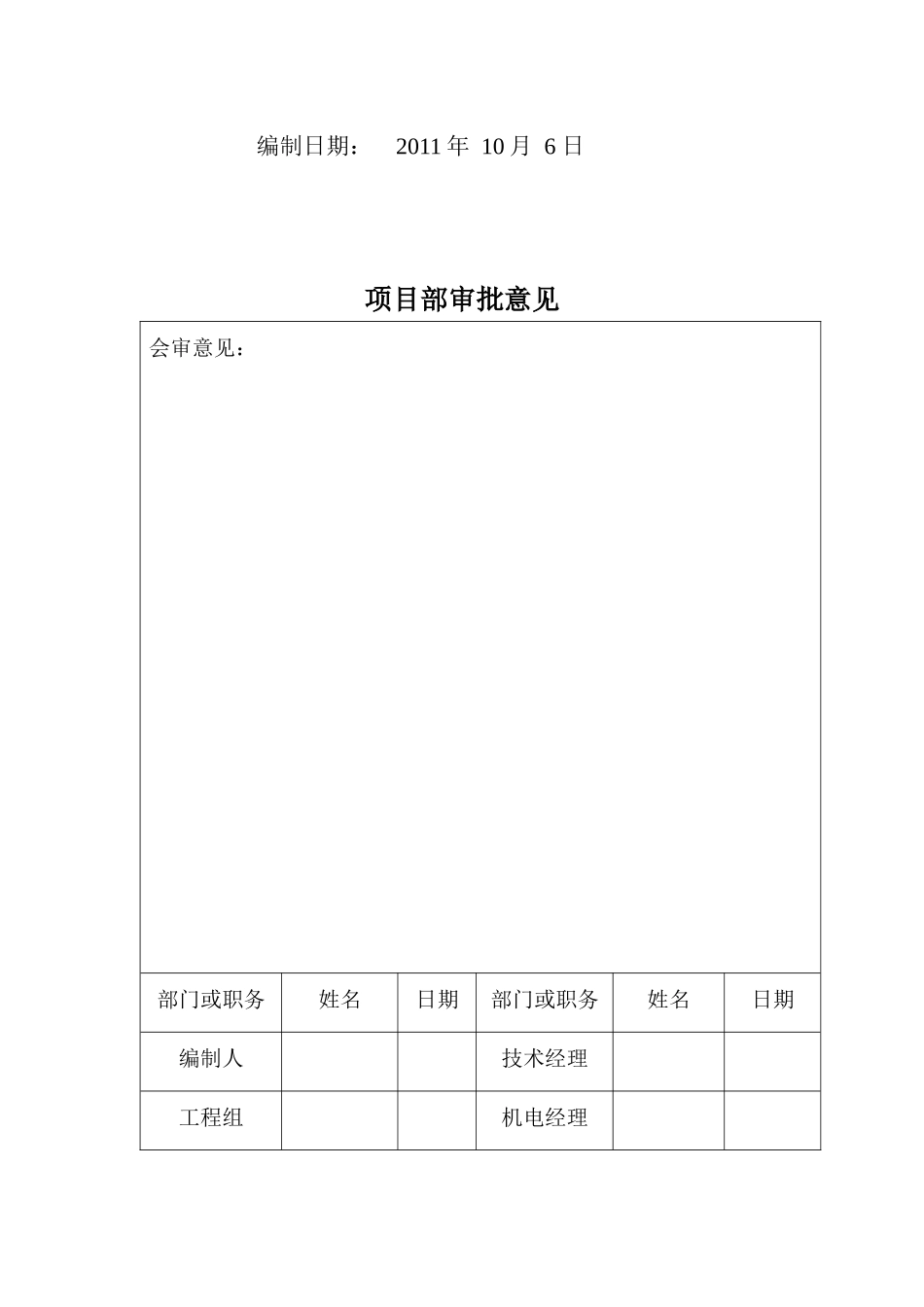

中煤第五建设有限公司第一工程处李村项目部主井、风井变电所检修单回路供电安全技术措施LCKCS-----JD-----YC------20111010施工单位：中煤第五建设有限公司一处李村项目部编制人：陈学伟施工负责人：王辉编制日期：2011年10月6日项目部审批意见会审意见：部门或职务姓名日期部门或职务姓名日期编制人技术经理工程组机电经理机电队安全经理通风队生产经理安监站项目经理主井、风井变电所检修单回路供电安全技术措施一、概况李村煤矿建设管理处定于2011年10月10日、18日分别对35KV子李Ⅰ回（378-311）、35KV子李Ⅱ回（371-312）供电线路进行检修，我项目部届时将对主井、风井变电所进行维护检修，检修期间形成单回路供电，为保证单回路供电期间李村矿井供电系统安全运行，特制定单回路供电安全运行措施。二、单回路供电时间：主副井施工523：2011年10月10日8:00-18:00风井施工525：2011年10月10日8:00-18:00主副井施工528：2011年10月18日8:00-18:00风井施工532：2011年10月18日8:00-18:00三、负责人：尚志强四、检修内容1、检修井下主井底、风井底变电所及1#进风石门配电点高压开关，更换防潮剂及用无水酒精擦拭接线柱。2、主副井施工528回路检修时打开主井北马风机、瓦斯泵站二回进线电缆高压接线盒，更换防潮剂，检修完成后需用风筒布包裹严密。3、清扫主副井施工523一回架空线路绝缘子。五、影响范围1、主井一回路检修，检修时间为2011年10月10日8:00-12:00(1)、井下检修时间为8:00-10:00，检修期间主井南马泵房水泵停电，井下排水采用主井北马泵房水泵排水。主井下口照明停电、推车机不能使用。（2）、8:00-12:00清扫架空线路绝缘子。2、风井一回路检修，井下检修时间为2011年10月10日13:30-15:30，检修期间除风井风机及瓦斯泵站单回路供电外，对其他地方无影响。3、主井二回路检修，井下检修时间为2011年10月18日9:00-11:00检修期间除井底车场动力外其余各工作面均停电。4、风井二回路检修，井下检修时间为2011年10月18日13:30-15:30，检修期间风井井底车场动力及2回施工区停电，期间井下压力水泵停电，影响井下压力用水，可以暂时使用井上压力水管向井下供水。六、停送电操作程序1、提前向调度汇报做好变电所双回路分列运行切换至单回路单列运行状态准备工作。2、一回路检修时，各掘进队安排维护将本队施工作业面风机由一回切换至二回，切换完毕后通知调度室主副机运行状况，机电队安排专人检查风机切换情况。提前通知瓦斯泵站值班人员将一回路电源切换到二回路，确保风机及瓦斯泵站正常运转。提升机高压、低压电源于10月9日提前切换至二回路。3、接35KV变电站停电通知后，断开主井底及副井底变电所一回进线高开GK-1，断开主井地面变电所103柜井下一回电源、风井地面变电所603柜井下一回电源，断开主井地面变电所主副井施工523Ⅰ段的电源柜101断路器并拉开隔离刀闸，断开风井地面变电所风井施工525Ⅰ段进线的电源柜101断路器并拉开隔离刀闸，严格按停电后先验电后放电的操作程序作业，停电后线路两端挂设接地线，两变电所进线101柜均挂牌“线路有人工作，禁止合闸”。4、主井、风井地面变电所101柜断开并挂接地线后，合主井地面变电所107母联柜，合风井地面变电所105母联柜。待井下变电所检修完毕后，送主井地面变电所103柜井下一回电源和风井地面变电所603柜井下一回电源。待建管处检修完毕后，摘除两变电所101进线柜接地线和警示牌，由负责人检查无误后通知建管处变电所恢复送电。建管处变电所送电后，合两变电所101进线Ⅰ开关柜隔离刀闸及断路器，断开主井地面变电所107母联，断开风井地面变电所105母联，确认井下及井上供电系统正常运行后，宣布一回路检修工作结束。5、二回路检修时，各掘进队安排维护将本队施工作业面风机由二回切换至一回，切换完毕后通知调度室主副机运行状况，机电队安排专人检查风机切换情况。提前通知瓦斯泵站值班人员将二回路电源切换到一回路，确保风机及瓦斯泵站正常运转。提升机高压、低压电源于10月17日提前切换至一回路。6、接35KV变电站停电通知后，断开主井底变电所二回进线高开GK-2，断开副井底变电所二回路进线GK-10，断开主井地面变电所...
