抹灰工程图片详解VIP免费

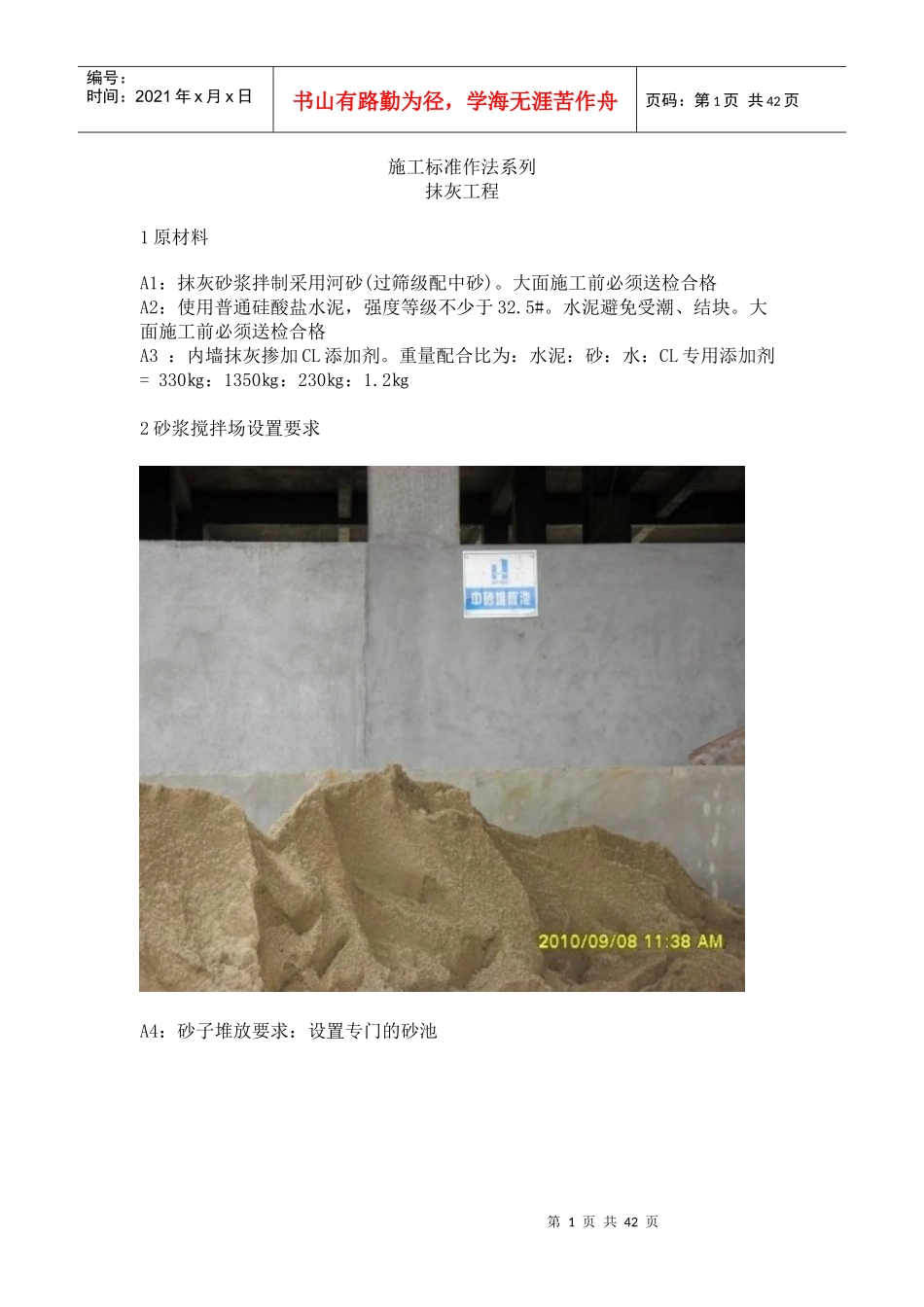

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页施工标准作法系列抹灰工程1原材料A1：抹灰砂浆拌制采用河砂(过筛级配中砂)。大面施工前必须送检合格A2：使用普通硅酸盐水泥，强度等级不少于32.5#。水泥避免受潮、结块。大面施工前必须送检合格A3：内墙抹灰掺加CL添加剂。重量配合比为：水泥：砂：水：CL专用添加剂=330㎏：1350㎏：230㎏：1.2㎏2砂浆搅拌场设置要求A4：砂子堆放要求：设置专门的砂池第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页A5：水泥堆放要求：大批量水泥放置在仓库保存，搅拌场少量水泥须上盖下垫，避免受潮第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页A6：傻瓜式配合比牌：将重量换算成容器计量，便于操作第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页A7:配备称量设备，适时校对。图为改装的吊秤第5页共42页第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页A8:采用滚筒式搅拌机拌制砂浆。搅拌场外观设置参图片3图纸深化A9：测量控制线图A10：灰饼布置图。灰饼布置规则：大面不少于两排，间距≤1800mm，门窗洞口边、阴阳角均须布置A11：门窗洞口收边控制线图4工作面要求第6页共42页第5页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共42页A12:喷浆前将基面灰尘进行清理第7页共42页第6页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共42页A13：采用机械喷浆工艺第8页共42页第7页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共42页A14：管线槽先用砂浆修平、挂网第9页共42页第8页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共42页A15:砖墙与混凝土交接部位挂钢丝网250mm宽，如有错台先用砂浆补平第10页共42页第9页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共42页A16:外墙加气块墙面满挂钢丝网，砖墙与砼交接处伸入砼面125mm宽第11页共42页第10页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共42页A17:采用激光贴饼工艺第12页共42页第11页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共42页A18:烟道、水电管井也须采用激光贴饼。保证现场与设计尺寸一致第13页共42页第12页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共42页A19（1）:大面灰饼不少于两排，间距≤1800mm第14页共42页第13页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共42页A19（2）:门窗洞口边须设灰饼A19（3）:阴阳角须设灰饼第15页共42页第14页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共42页A19（4）:独立梁的侧边须设灰饼A19（5）:梁底、飘板天花：拉水平线或贴饼进行抹灰；当梁宽度、飘板天花进深尺寸≥400mm时，必须通过贴饼控制水平度、平整度第16页共42页第15页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共42页A20：抹灰前浇水湿润基面第17页共42页第16页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共42页A21:户内抹灰前，地面满铺铁皮，有效减少落地灰A22：抹灰前，电箱、电盒须做保护盖或塞泡沫块进行保护，防止抹灰过程中被砂浆污染第18页共42页第17页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共42页A23：抹灰准备工序必须经过验收，并存档验收资料5施工工具A24：抹刀第19页共42页第18页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共42页A25：刮板A26：刮尺第20页共42页第19页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第20页共42页A27：卷尺A28：阴/阳角...
