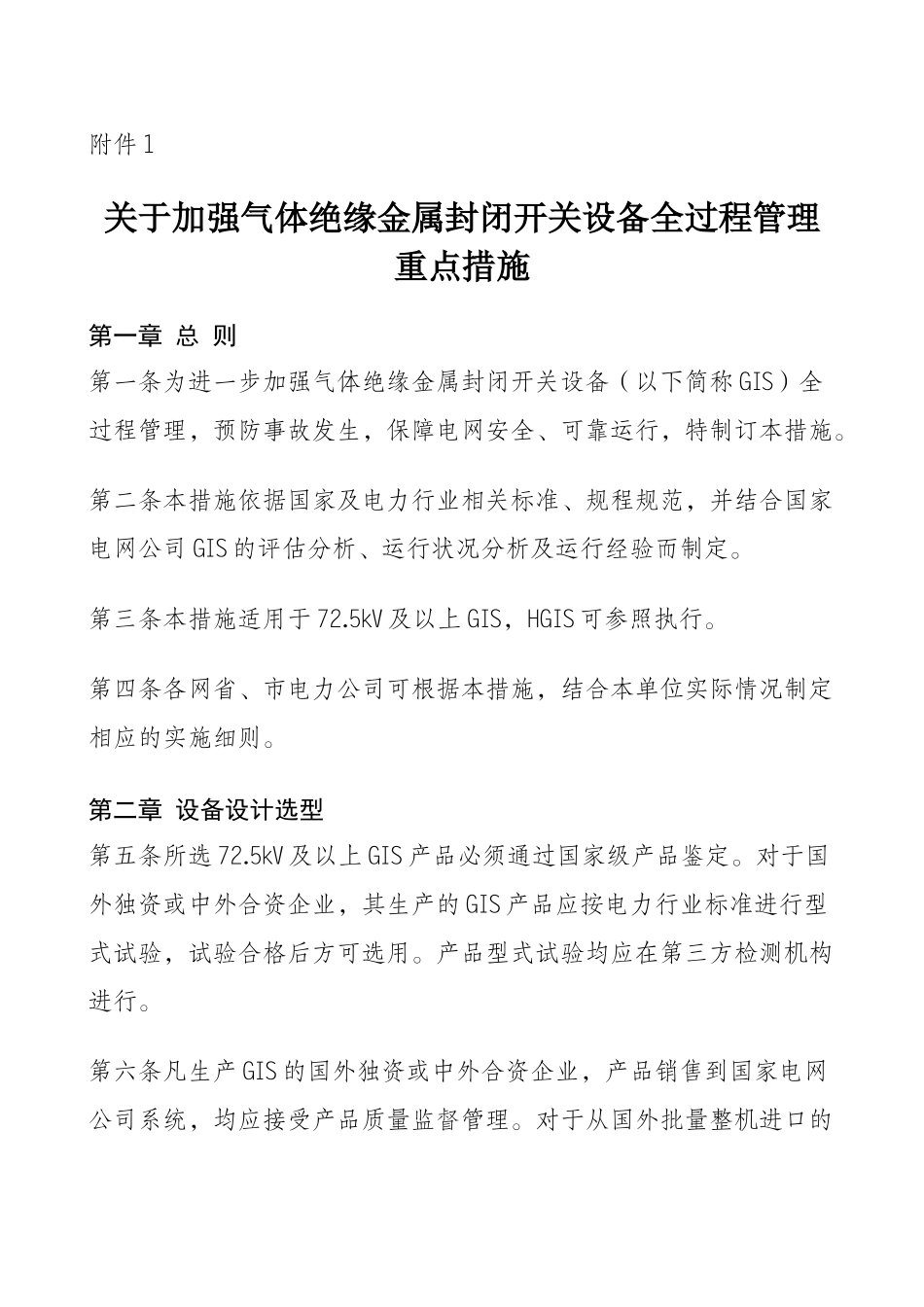

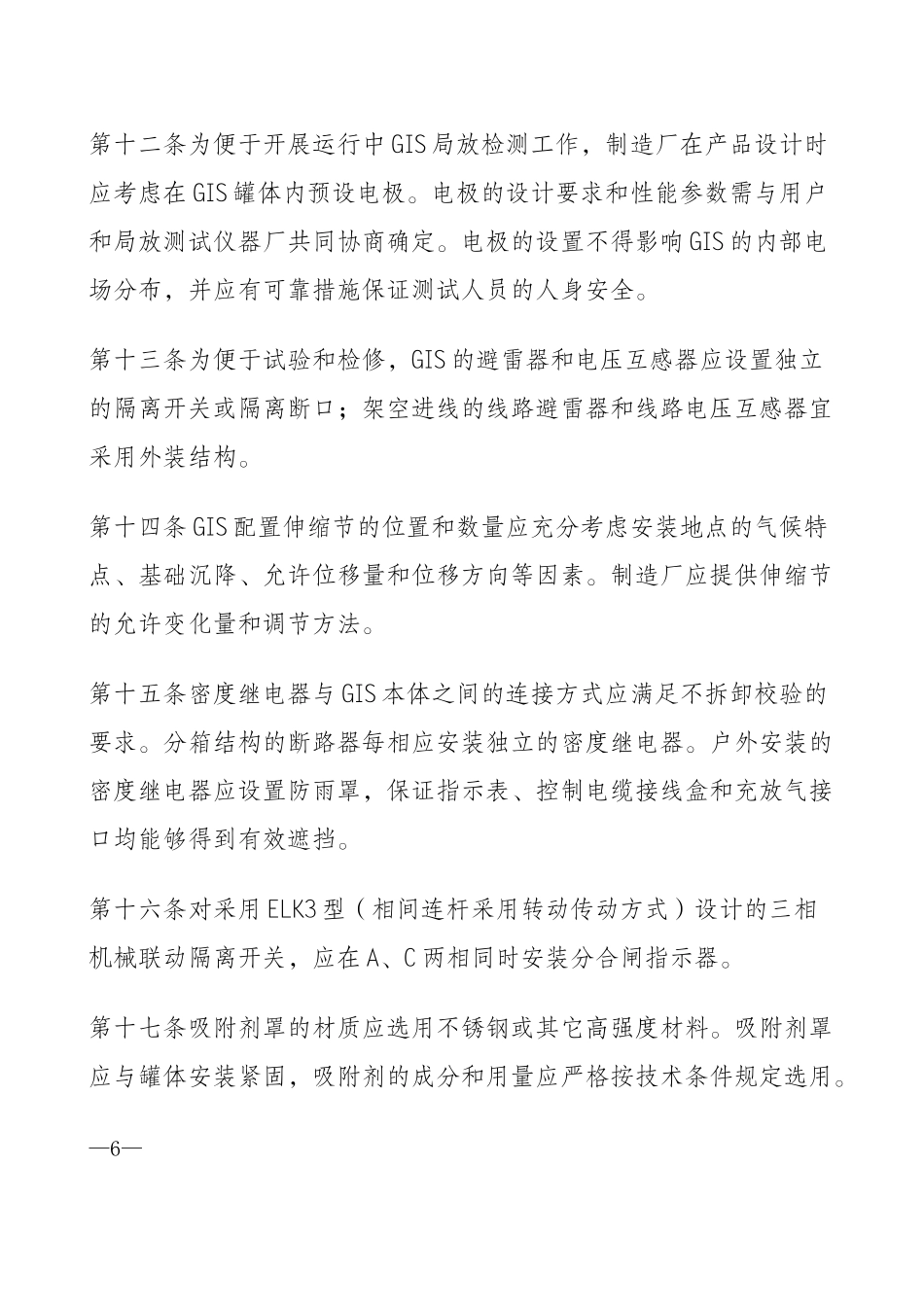

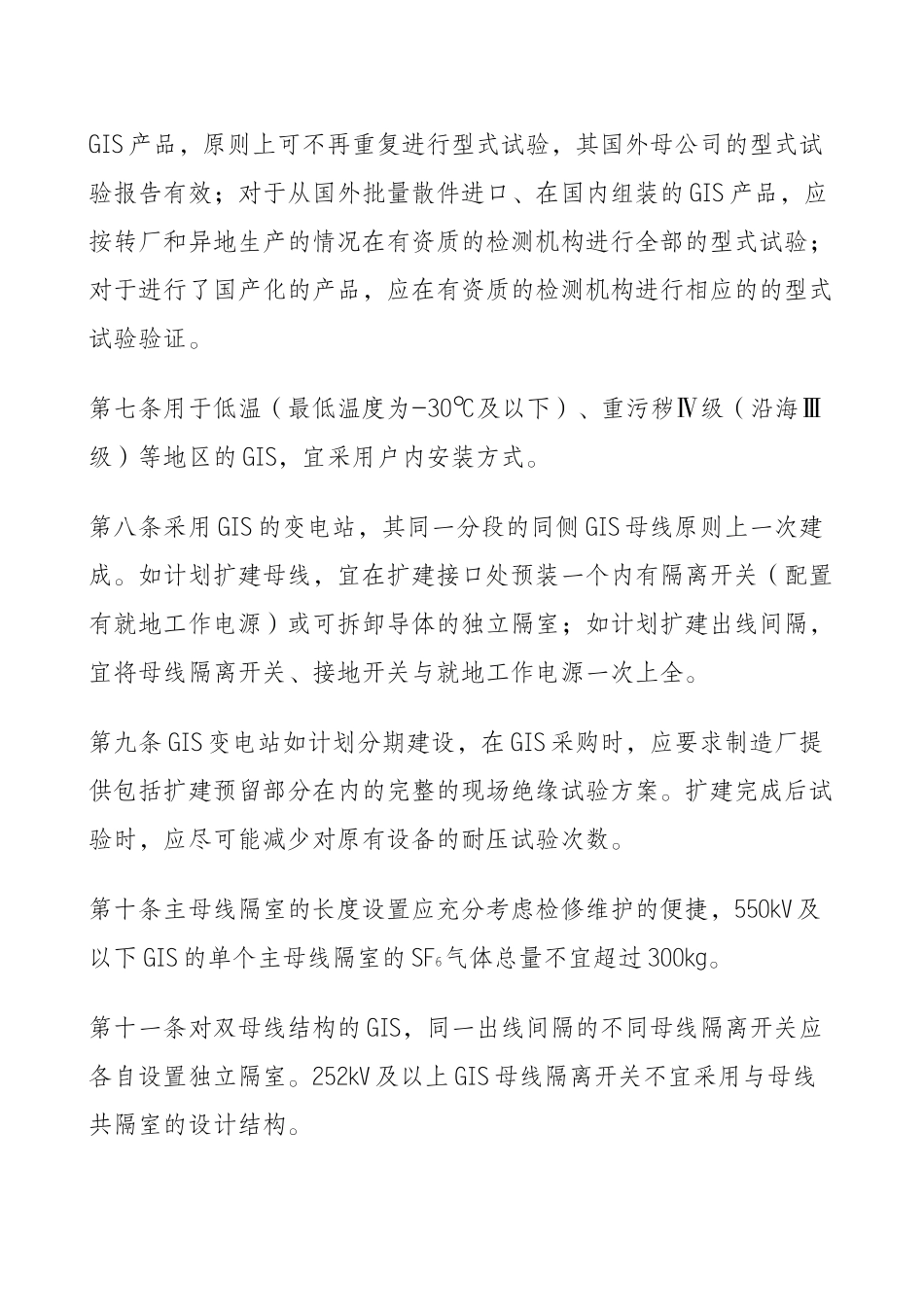

附件1关于加强气体绝缘金属封闭开关设备全过程管理重点措施第一章总则第一条为进一步加强气体绝缘金属封闭开关设备（以下简称GIS）全过程管理，预防事故发生，保障电网安全、可靠运行，特制订本措施。第二条本措施依据国家及电力行业相关标准、规程规范，并结合国家电网公司GIS的评估分析、运行状况分析及运行经验而制定。第三条本措施适用于72.5kV及以上GIS，HGIS可参照执行。第四条各网省、市电力公司可根据本措施，结合本单位实际情况制定相应的实施细则。第二章设备设计选型第五条所选72.5kV及以上GIS产品必须通过国家级产品鉴定。对于国外独资或中外合资企业，其生产的GIS产品应按电力行业标准进行型式试验，试验合格后方可选用。产品型式试验均应在第三方检测机构进行。第六条凡生产GIS的国外独资或中外合资企业，产品销售到国家电网公司系统，均应接受产品质量监督管理。对于从国外批量整机进口的GIS产品，原则上可不再重复进行型式试验，其国外母公司的型式试验报告有效；对于从国外批量散件进口、在国内组装的GIS产品，应按转厂和异地生产的情况在有资质的检测机构进行全部的型式试验；对于进行了国产化的产品，应在有资质的检测机构进行相应的的型式试验验证。第七条用于低温（最低温度为-30℃及以下）、重污秽Ⅳ级（沿海Ⅲ级）等地区的GIS，宜采用户内安装方式。第八条采用GIS的变电站，其同一分段的同侧GIS母线原则上一次建成。如计划扩建母线，宜在扩建接口处预装一个内有隔离开关（配置有就地工作电源）或可拆卸导体的独立隔室；如计划扩建出线间隔，宜将母线隔离开关、接地开关与就地工作电源一次上全。第九条GIS变电站如计划分期建设，在GIS采购时，应要求制造厂提供包括扩建预留部分在内的完整的现场绝缘试验方案。扩建完成后试验时，应尽可能减少对原有设备的耐压试验次数。第十条主母线隔室的长度设置应充分考虑检修维护的便捷，550kV及以下GIS的单个主母线隔室的SF6气体总量不宜超过300kg。第十一条对双母线结构的GIS，同一出线间隔的不同母线隔离开关应各自设置独立隔室。252kV及以上GIS母线隔离开关不宜采用与母线共隔室的设计结构。第十二条为便于开展运行中GIS局放检测工作，制造厂在产品设计时应考虑在GIS罐体内预设电极。电极的设计要求和性能参数需与用户和局放测试仪器厂共同协商确定。电极的设置不得影响GIS的内部电场分布，并应有可靠措施保证测试人员的人身安全。第十三条为便于试验和检修，GIS的避雷器和电压互感器应设置独立的隔离开关或隔离断口；架空进线的线路避雷器和线路电压互感器宜采用外装结构。第十四条GIS配置伸缩节的位置和数量应充分考虑安装地点的气候特点、基础沉降、允许位移量和位移方向等因素。制造厂应提供伸缩节的允许变化量和调节方法。第十五条密度继电器与GIS本体之间的连接方式应满足不拆卸校验的要求。分箱结构的断路器每相应安装独立的密度继电器。户外安装的密度继电器应设置防雨罩，保证指示表、控制电缆接线盒和充放气接口均能够得到有效遮挡。第十六条对采用ELK3型（相间连杆采用转动传动方式）设计的三相机械联动隔离开关，应在A、C两相同时安装分合闸指示器。第十七条吸附剂罩的材质应选用不锈钢或其它高强度材料。吸附剂罩应与罐体安装紧固，吸附剂的成分和用量应严格按技术条件规定选用。—6—第十八条户外汇控柜或机构箱的防护等级不得低于IP44，柜体应设置可使柜内空气流通的通风口，并具有防腐、防雨、防潮、防尘和防小动物进入的性能。第十九条安装在潮湿多雨、低温地区的GIS，其机构箱、汇控柜宜采用低功率常投加热器与手动投切加热器组合配置的方案，加热器电源和操作电源应分别独立设置，以保证切断操作电源后加热器仍能工作。第三章工厂装配和试验第二十条制造厂应加强绝缘件和瓷套管的质量控制。252kV及以上GIS用绝缘拉杆总装前应逐支进行工频耐压和局放试验；126kV及以上GIS用盆式绝缘子应逐只进行工频耐压和局放试验，252kV及以上GIS用盆式绝缘子还应逐只进行X光探伤检测；252kV及以上瓷空心绝缘子应逐支进行超声纵波探伤检测。以上试验均应由GIS制造厂完成，并将试验结果随出厂试验报告提交用户。...
