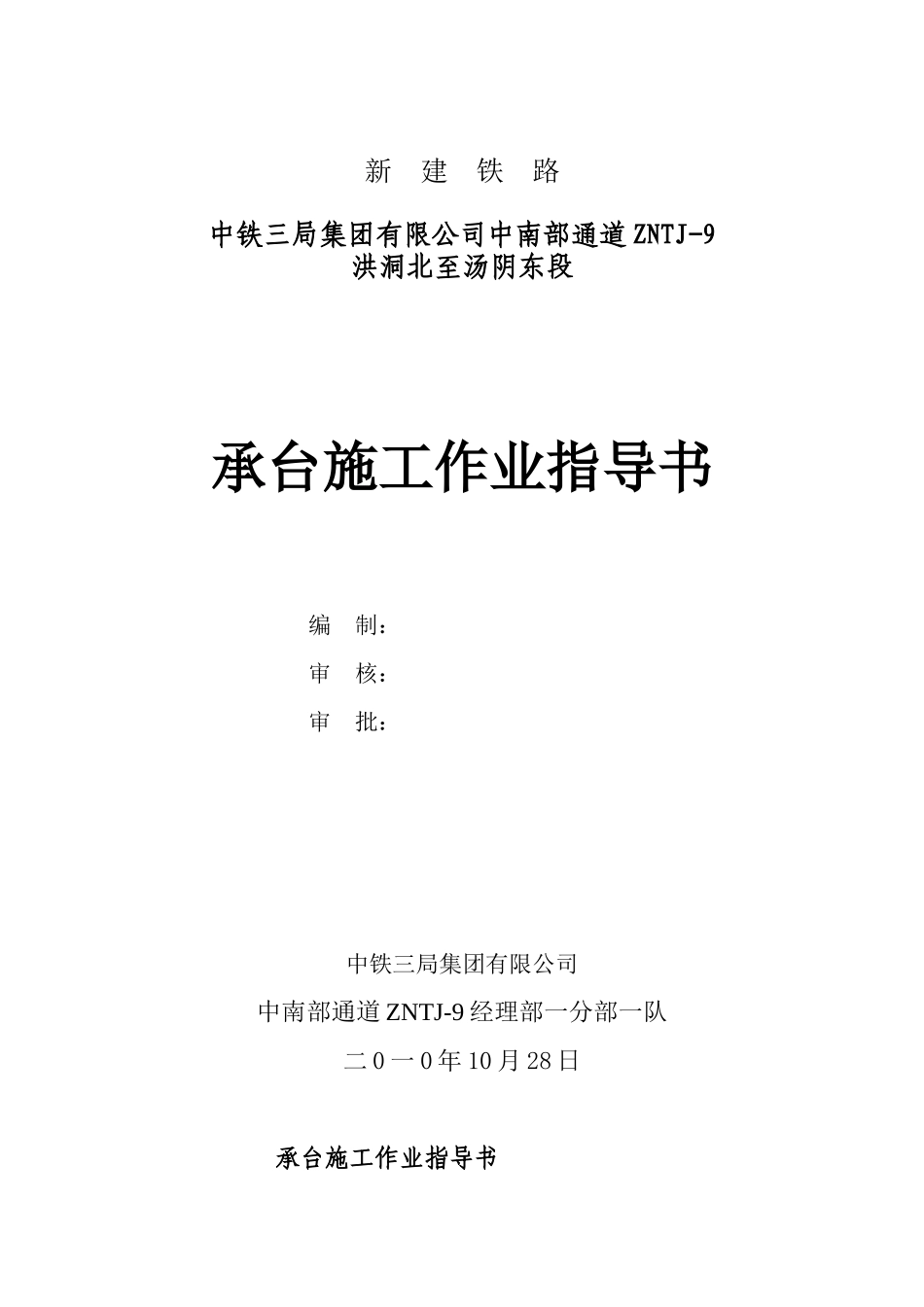

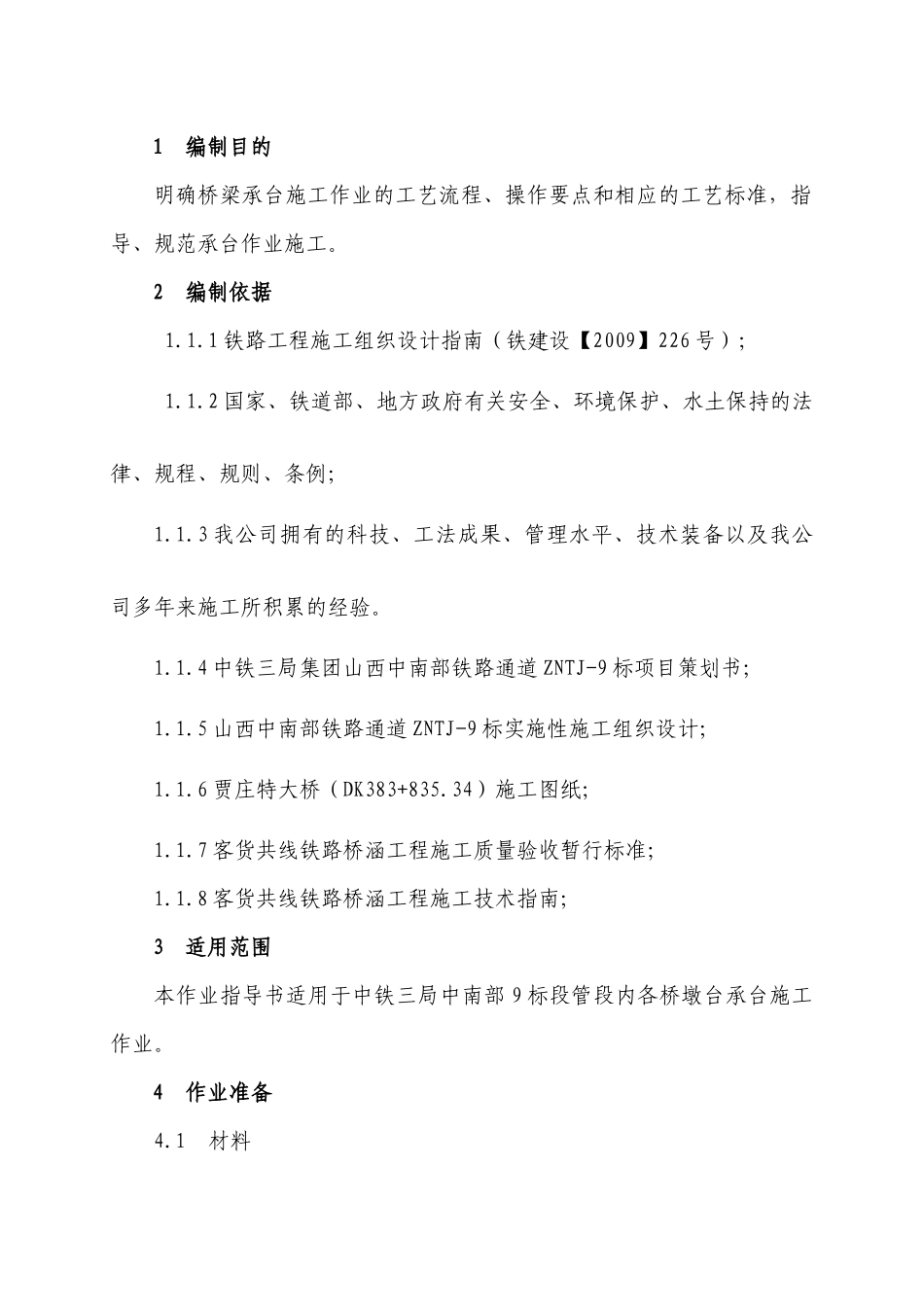

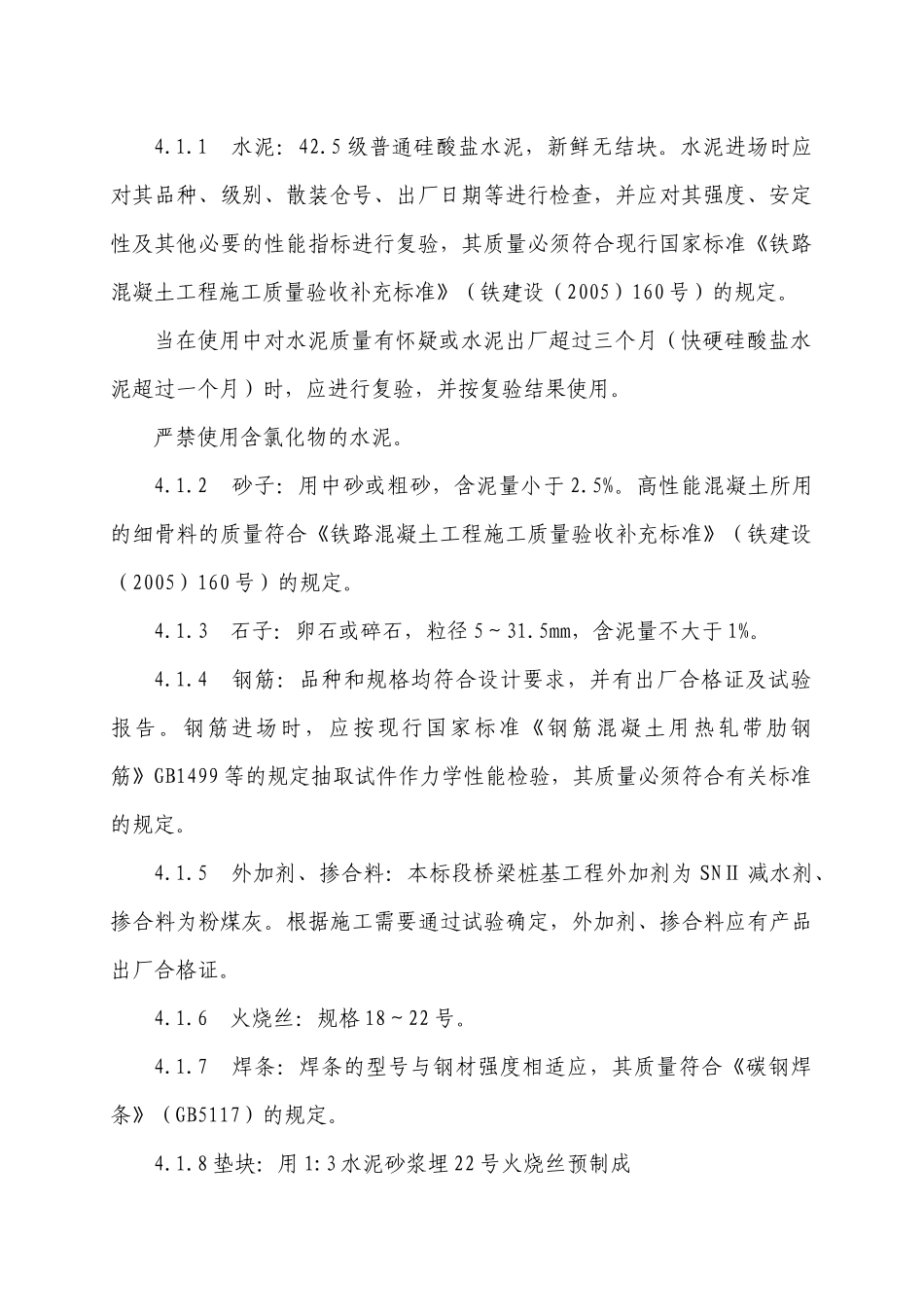

新建铁路中铁三局集团有限公司中南部通道ZNTJ-9洪洞北至汤阴东段承台施工作业指导书编制：审核：审批：中铁三局集团有限公司中南部通道ZNTJ-9经理部一分部一队二0一0年10月28日承台施工作业指导书1编制目的明确桥梁承台施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范承台作业施工。2编制依据1.1.1铁路工程施工组织设计指南（铁建设【2009】226号）；1.1.2国家、铁道部、地方政府有关安全、环境保护、水土保持的法律、规程、规则、条例；1.1.3我公司拥有的科技、工法成果、管理水平、技术装备以及我公司多年来施工所积累的经验。1.1.4中铁三局集团山西中南部铁路通道ZNTJ-9标项目策划书；1.1.5山西中南部铁路通道ZNTJ-9标实施性施工组织设计；1.1.6贾庄特大桥（DK383+835.34）施工图纸；1.1.7客货共线铁路桥涵工程施工质量验收暂行标准；1.1.8客货共线铁路桥涵工程施工技术指南；3适用范围本作业指导书适用于中铁三局中南部9标段管段内各桥墩台承台施工作业。4作业准备4.1材料4.1.1水泥：42.5级普通硅酸盐水泥，新鲜无结块。水泥进场时应对其品种、级别、散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验，其质量必须符合现行国家标准《铁路混凝土工程施工质量验收补充标准》（铁建设（2005）160号）的规定。当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，并按复验结果使用。严禁使用含氯化物的水泥。4.1.2砂子：用中砂或粗砂，含泥量小于2.5%。高性能混凝土所用的细骨料的质量符合《铁路混凝土工程施工质量验收补充标准》（铁建设（2005）160号）的规定。4.1.3石子：卵石或碎石，粒径5～31.5mm，含泥量不大于1%。4.1.4钢筋：品种和规格均符合设计要求，并有出厂合格证及试验报告。钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。4.1.5外加剂、掺合料：本标段桥梁桩基工程外加剂为SNⅡ减水剂、掺合料为粉煤灰。根据施工需要通过试验确定，外加剂、掺合料应有产品出厂合格证。4.1.6火烧丝：规格18～22号。4.1.7焊条：焊条的型号与钢材强度相适应，其质量符合《碳钢焊条》（GB5117）的规定。4.1.8垫块：用1:3水泥砂浆埋22号火烧丝预制成4.2工器具4.2.1机械设备：挖掘机、自卸车、砼拌合站、砼罐车、10KW备用发电机、水泵以及钢筋加工系统设备等。4.2.2主要工具：混凝土浇灌台架、下料斗、卸料槽、导管、预制混凝土塞、大小平锹、磅秤。4.3作业条件4.3.1施工前，必须取得所需的地质勘察报告、承台施工图、并向工班下发详细技术交底书。4.3.2施工场地内所有地上障碍物和地下埋设物（如管线、电缆、树根等）已经排除。4.3.3场地已经整平（筑岛），周围已设排水设施，并设栏杆维护插彩旗挂警示灯、警示牌。对场地中影响施工机械进场的松软土层已进行换填压实，满足行车要求。4.3.4施工临时供水、供电、运输道路及小型临时设施已经铺设或修筑，泥浆池及废浆处理池等已设置并做安全防护。4.3.5桩基测量控制桩、水准基点桩已经设置并经复核，桩位已钉小木桩或撒白灰标志。5技术要求5.1基础开挖达到施工图设计标高，以及基底检查合格。5.2混凝土拌制机械和砂石料到场。5.3做好测量放样工作。以及防水施工措施5.4完成施工方案及技术培训。5.5承台砼要在无水条件下浇筑，并根据现场地质情况决定排水或防水措施。5.6绑扎承台钢筋前，要核实承台底面高程及每根基桩埋入承台长度，并要对基底面进行修整，若基底处在软弱土层时，要按设计采取适当措施，防止承台灌筑混凝土过程中产生不均匀沉降。5.7承台底面以上到设计高程范围的基桩顶部应显露出新鲜混凝土面。基桩埋入承台长度及桩顶主钢筋锚入承台长度要满足设计要求钢管桩要焊好桩顶连接件。5.8采用基桩顶主钢筋伸入承台联结时，承台底层钢筋网在越过桩顶处不得截断。采用基桩顶部直接埋入承台联结时，承台底层钢筋网碰及基桩时，可以调整钢筋间距或在基桩两侧改用束筋越过，确需截断时，要在截断处增设附加等强度钢筋连续饶过。5.9承台砼应一次连续浇筑，砼与环境...
