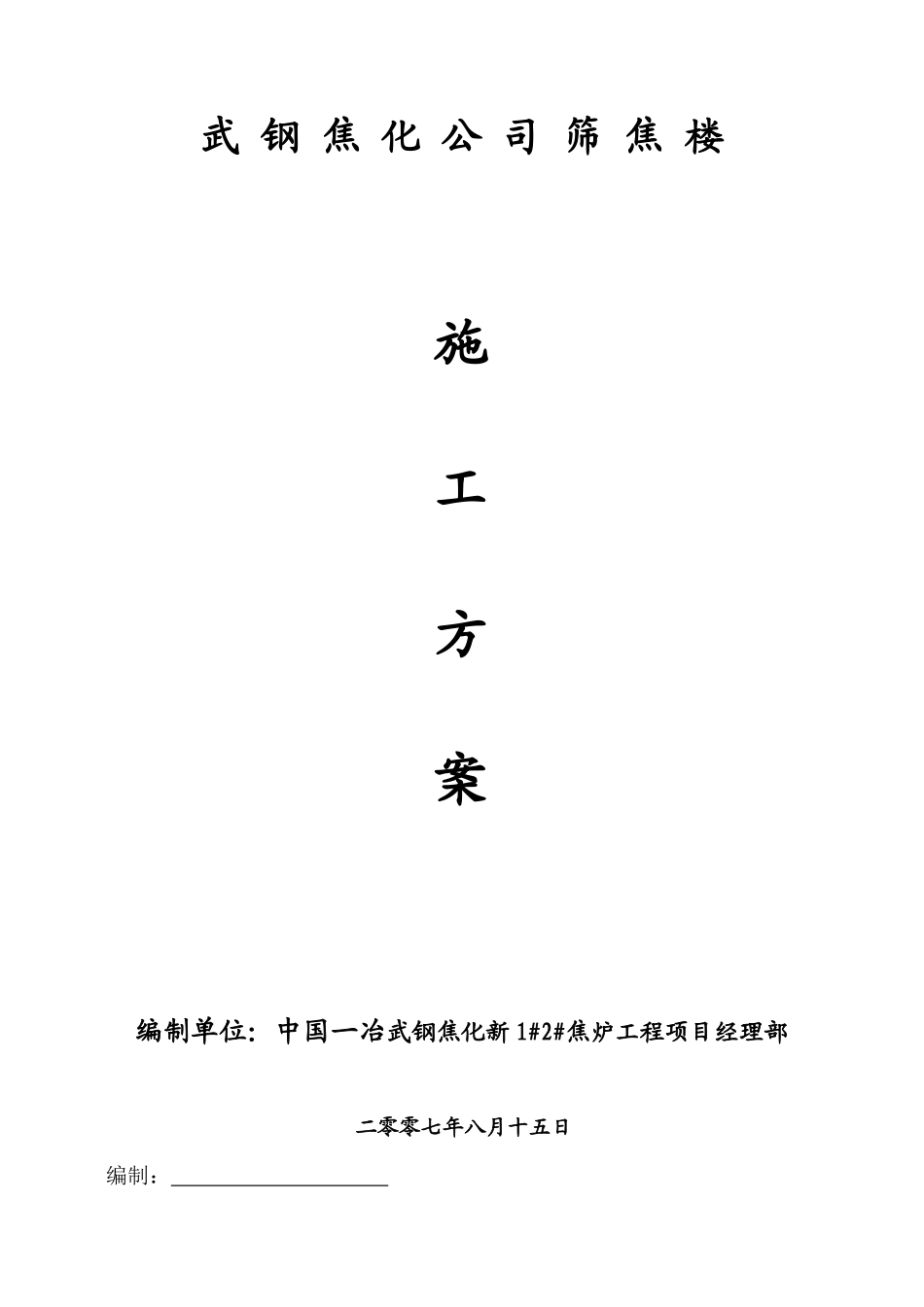

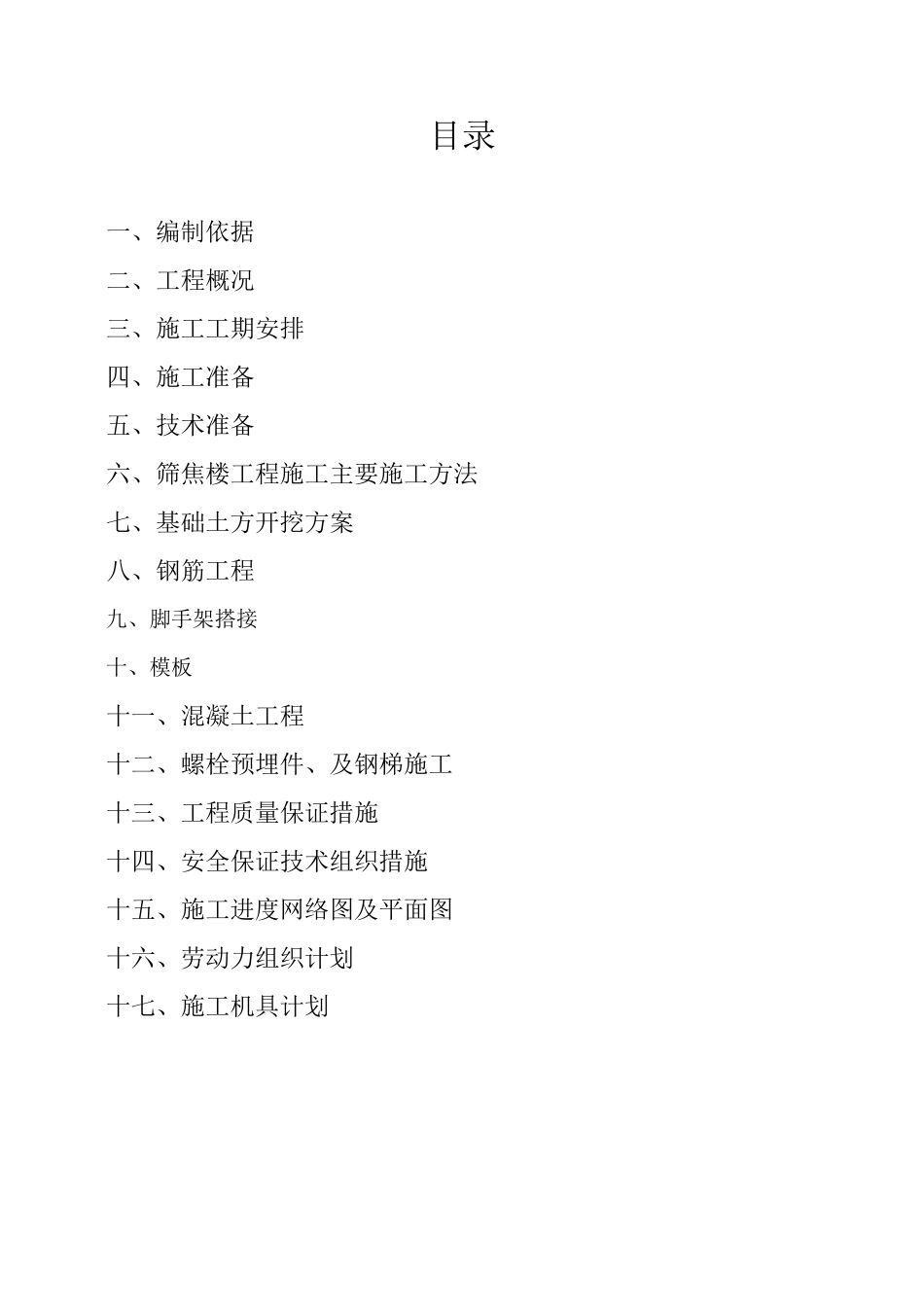

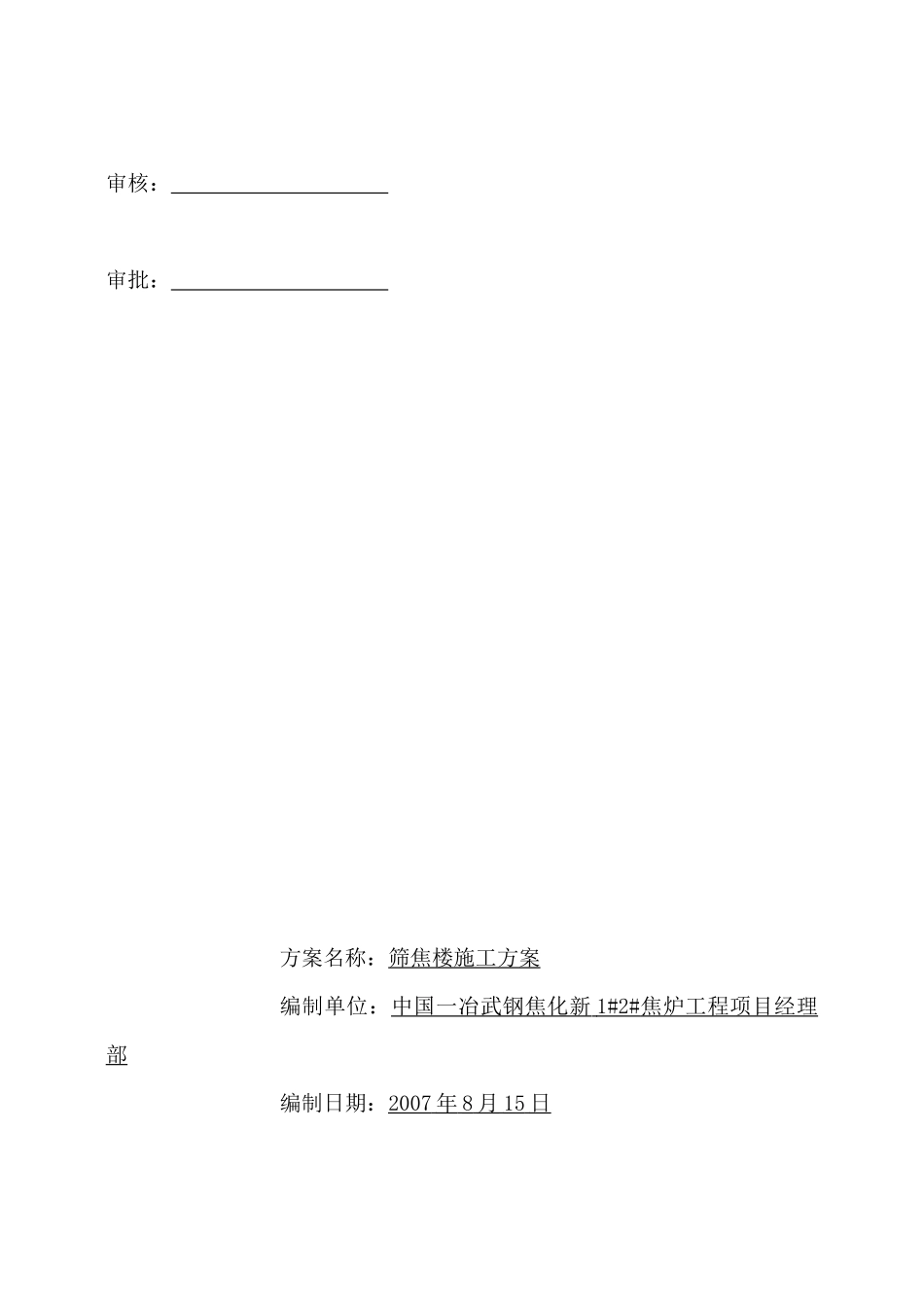

武钢焦化公司筛焦楼施工方案编制单位：中国一冶武钢焦化新1#2#焦炉工程项目经理部二零零七年八月十五日编制：审核：审批：方案名称：筛焦楼施工方案编制单位：中国一冶武钢焦化新1#2#焦炉工程项目经理部编制日期：2007年8月15日目录一、编制依据二、工程概况三、施工工期安排四、施工准备五、技术准备六、筛焦楼工程施工主要施工方法七、基础土方开挖方案八、钢筋工程九、脚手架搭接十、模板十一、混凝土工程十二、螺栓预埋件、及钢梯施工十三、工程质量保证措施十四、安全保证技术组织措施十五、施工进度网络图及平面图十六、劳动力组织计划十七、施工机具计划筛焦楼施工作业方案一、编制依据1、中冶焦耐工程技术有限公司设计的武钢焦化筛焦楼工程2、国家现行建筑工程施工及验收规范大全和工程质量检查评定标准。3、我公司项目部有关施工质量、安全生产、技术按理、文明施工措施文件二、工程概况武钢筛焦楼土建工程，分基础和主体结构两部分，基础独立柱＋0.00。主体结构为KJ结构，共分8层楼板及料仓组成。－0.10上至楼面为钢筋混凝土柱（变换），剪力墙，钢筋混凝土料仓及钢筋砼梁板结构。楼层顶部标高为47.5M，柱基础砼强度等级为C30，贮仓顶面以下梁板柱为C35，设有通风支架，室外钢梯及埋件，金属结构件制作安装。三、施工组织安排1、焦化工程规模大、工期短、技术先进、施工复杂，为使工程早日投产，产生应有的高效益、体现一冶质量、工期、服务的宗旨、我们将确保，在施工部置上需采取一些超常规的安全，但在总体部置上，尚应遵循先地下后地上、先深后浅，先主体后辅助，先关键工期、后非关键线路的施工原则，统筹组织施工。2、主要工程实物量：筛焦楼基础：571.33m3钢筋砼框架柱：708m3钢筋砼梁：500m3钢筋砼板：600m3钢筋砼料仓及砼墙：1256m3四、施工准备1、施工用水：根据现场情况，布置施工所需用水水源。2、施工用电：为了保障施工用电的正常供应，在筛焦楼施工现场，选用一台1000KW配电柜，柜内配置3台200A漏电保护器，供各工种作业班组安全使用。房外架空设一条施工用电干线，并选择最近搭线位置，配置4名铁壳配电箱，以便各工种随着筛焦楼的施工增高而灵活移动，配专业电工1人负责专管筛焦楼用电管理工作。五、技术准备1、组织各工程施工负责人认真学习、熟悉施工图纸，领会设计意图，由技术负责人牵头，集中图纸所存在的疑问，主动与监理、业主和设计院进行沟通，及时解决存在的疑问，并向各作业层进行交底，必要时，须请设计院对图纸进行技术交底，以便施工时准确无误。2、根据施工方案，对内由技术负责人负责编制各分项工程的作业方案和技术交底，尤其对钢筋、模板、混凝土、预埋件施工应编排详细的作业指导书，采取认真交底，严格实施。3、装备高精度的施工测量仪器、工具，组建测量小组。根据业主提供的测量控制点进行加密，合理布置筛焦楼点位用来满足各作业层施工要求。4、根据我公司质量手册及程序文件，项目部结合现场的实际情况建立技术、质量、测量、资料等质量保证体系，制定完善的筛焦楼施工现场技术管理制度，并严格实施。六、筛焦楼工程施工主要施工方法1、测量人员施测前和施工过程中，必须认真熟悉施工图纸，了解现场情况，准确无误地掌握施工标高、水准点，核准相对标高和绝对标高之间的关系。2、各层施工前的放线定位及标高测量，使用经纬仪、水准仪和放线专用的50米钢卷尺。3、测量人员应对业主所提供的水准点或轴线定位点进行复测，并会同业主相关人员进行共同认可，合格后，通知监理验线验点，在收到验线验点合格通知后，方可进行使用。4、标高的传递方式采用专用的50米钢卷尺竖直向上传递。有关筛焦楼轴线，应用经纬仪自下而上准确投点，弹线（外点内线），以便作业层实施。七、基础土方开挖方案1、筛焦楼基础土方开挖采用挖掘机挖土，自卸汽车运土。开挖标高，根据设计深度分层开挖到位，当挖至接近设计底标高时，为了确保原土不受破坏，应按设计底标高提高100～200MM，再用水准仪跟踪，人工清理至设计标高。2、基础挖土开口尺寸应加工做面0.6～0.8M放坡系数1：0.5，这主要是为了确保筛焦楼这种深基础的施工安全、材料堆放和便于施工等因...
